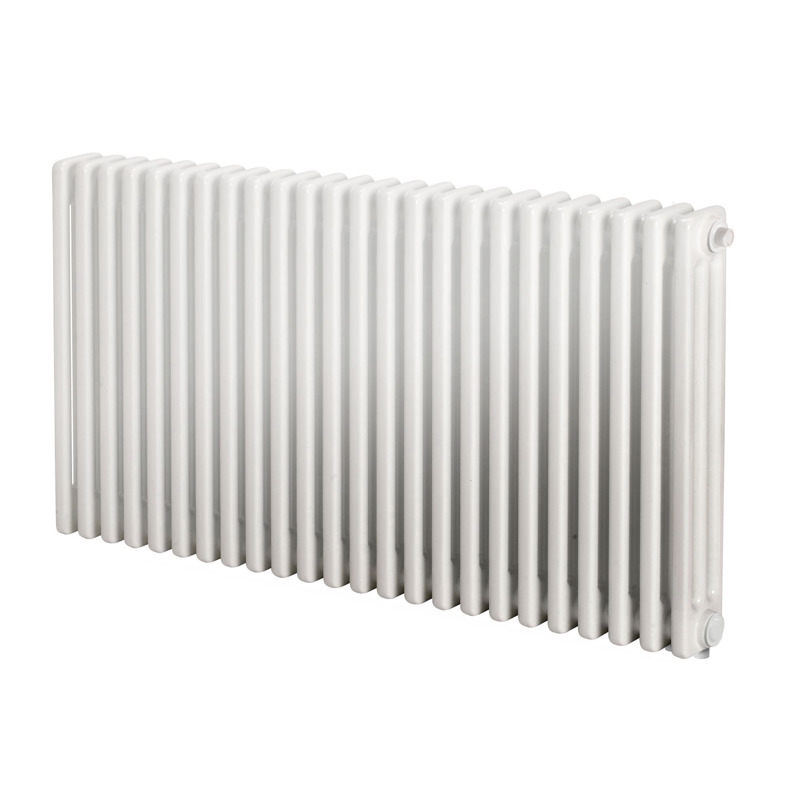

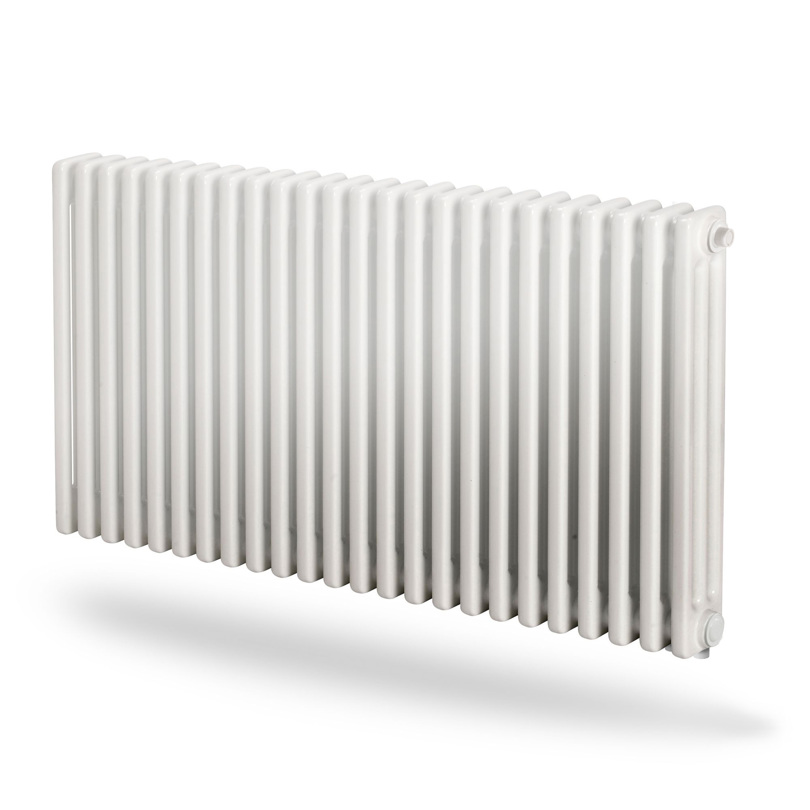

Delta Laserline VT
Delta ist ein eleganter Röhrenheizkörper, der moderne Architektur mit traditioneller Heiztechnik verbindet. Das Laserschweißen sorgt für perfekte Schweißnähte und stellt eine makellose Oberfläche her. Innen beugt es Schweißrückständen vor, und reduziert so Reibungen und das Korrosionsrisiko. Das Ergebnis? Ein geräuscharmer, hocheffizienter Heizkörper, der extrem langlebig ist.
Die D-förmigen Profile, die dem Delta seinen Namen gaben, sehen nicht nur gut aus. Sie erhöhen auch die Leistung um bis zu zehn Prozent – verglichen mit herkömmlichen Formen. Ihr direkter Nutzen der neuen Fertigungstechnologie: Delta erlaubt die optimal individualisierte Heizkörperfertigung nach Maß. Lang, kurz, hoch oder niedrig – und in der Farbe Ihrer Wahl. Er eignet sich sowohl für Renovierungsobjekte als auch für neue Projekte.
Delta ist im Standardprogramm bereits in 28 verschiedenen Höhen erhältlich, Sie können den lasergeschweißten Heizkörper darüber hinaus millimeter genau in jeder Höhe zwischen 300 und 3000 mm bekommen. Weitere techn. Informationen können Sie unserer Technik für Designheizkörper entnehmen.
| Technische Daten | |
| Max. Betriebstemperatur [°C] | 110 |
| Zulassungen | EN442 |
| Anschlüsse | 6 x G 1/2 |
| Betriebsdruck [bar] | PN10 |
| Material | Stahl-Profil |
| Standardfarbe | Weiß RAL 9016 |
| Typ | 2; 3; 4; 5; 6 |
| Höhen [mm] | 155; 300; 350; 365; 400; 415; 450; 500; 550; 565; 600; 665; 750; 900; 965; 1000; 1065; 1100; 1200; 1500; 1800; 2000; 2200; 2500; 2800; 3000 |
| Längen [mm] | 200; 250; 300; 350; 400; 450; 500; 550; 600; 650; 700; 750; 800; 850; 900; 950; 1000; 1050; 1100; 1150; 1200; 1250; 1300; 1350; 1400; 1450; 1500; 1550; 1600; 1650; 1700; 1750; 1800; 1850; 1900; 1950; 2000; 2050; 2100 |
Anschlusszeichnung ETIM 11, LR.
Anschlusszeichnung ETIM 11. Der Anschluss über das integrierte Ventil erfordert die Verwendung eines Ventileinsatzes. Nicht benutzte Anschlüsse sind verstopft.
Anschlusszeichnung
Anschlusszeichnung
Mittenanschluss ETIM MO
Anschlusszeichnung
inklusive Thermostatventil mit Anschlussgewinde M 30x1,5 mm; Lieferung ohne Befestigung und Anschlussmaterial sowie Thermostatkopf (siehe Zubehör)
Delta Laserline
Röhrenradiatoren mit integrierter Ventilgarnitur
aus Präzisions-Stahlrohren (Ø 25 x 1,25 mm) und Kopfstücken (1,5 mm Blechdicke) mit kompletter Laserschweißung zu Gliedern und Blöcken verbunden.
Rohre und Kopfstücke an den Außenseiten zur Erhöhung der Wärmeleistung in D-Profil.
Keine überstehenden Schweißgrate innen und außen. Befestigungen nach VDI 6036 AK 3 möglich.
Nabenabschluss am ersten und letzten Glied durch aufgeschweißte Deckel für Entlüftung und Entleerung bis zur maximalen Gliederzahl je Block.
Mit eingebautem, voreinstellbarem Thermostatventil und Thermostatkopf, Anschlussgewinde M 30 x 1,5 mm.
Anschlüsse Vorlauf/Rücklauf 1/2" am 1. und 2. Glied links oder rechts.
Oberfläche vorbehandelt, elektrophoretisch tauchgrundiert und einbrennpulverlackiert.
Umweltfreundliche Transportverpackung.
Geprüft und registriert nach Europa-Norm EN 442, Reg.-Nr. 6R0900, 10 Jahre Garantie,
Mit BAGUV- Konformität und Hygienebescheinigung.
Nabengröße: 1 Zoll
Gliedbaulänge: 50 mm
Anschlussabstand: 50 mm
Farbton: RAL 9016 verkehrsweiß
maximaler Betriebsdruck: 10 bar
maximale Betriebstemperatur: 120 °C
Bauhöhe: ....... mm
Bautiefe: ....... mm
Gliederzahl: ....... Stück
Liefernachweis: PG Germany GmbH ∙ Lierestraße 68 ∙ 38690 Goslar
Telefon (0 53 24) 8 08-0 ∙ Telefax (0 53 24) 8 08-999
Für Purmo Heizkörper wird für einen Zeitraum von 10 Jahren* ab Kaufdatum eine Garantie auf alle Herstellungsfehler gewährt, wenn sie unter normalen Bedingungen und als geschlossene warmwasserbasierte Heizsysteme verwendet werden. Die Garantie gilt nicht für Defekte, die durch Installations- oder Handhabungsfehler, unsachgemäßen Gebrauch oder externe Faktoren wie Wasserqualität oder sauerstoffdurchlässige Rohre verursacht wurden.
Für Fußbodenheizungsprodukte und Rohrleitungselemente wird bei fachgerechter Verarbeitung und Betrieb eine Garantie von 10 Jahren für alle Flächenheizungs-Komponenten (außer elektrischen und elektronischen Komponenten) gewährt. Für das PexPenta Heizrohr erhalten Sie eine Garantie von 30 Jahren und für alle elektrischen und elektronischen Komponenten von 2 Jahren.
* 6 Jahre für verzinkte Heizkörper und 2 Jahre für alle elektronischen und elektrischen Komponenten und Ersatzteile, die separat verkauft werden (Seitenabdeckungen, obere Gitter, Kunststoffklammern, Stopfen, Entlüftungsstopfen, Befestigungsteile).
