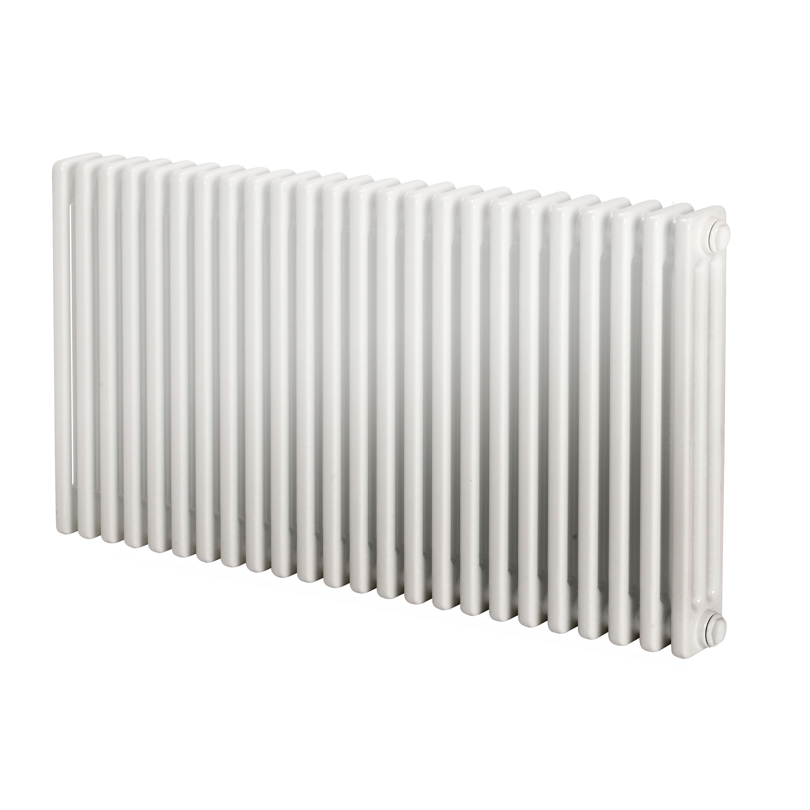

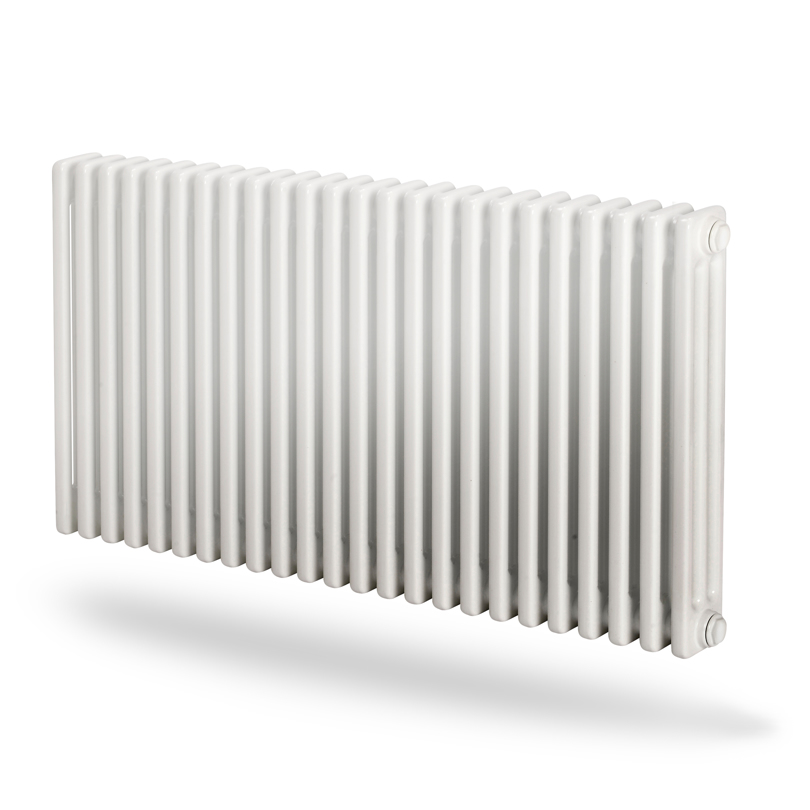

Delta Laserline
Delta ist ein eleganter Röhrenheizkörper, der moderne Architektur mit traditioneller Heiztechnik verbindet. Das Laserschweißen sorgt für perfekte Schweißnähte und stellt eine makellose Oberfläche her. Innen beugt es Schweißrückständen vor, und reduziert so Reibungen und das Korrosionsrisiko. Das Ergebnis? Ein geräuscharmer, hocheffizienter Heizkörper, der extrem langlebig ist.
Die D-förmigen Profile, die dem Delta seinen Namen gaben, sehen nicht nur gut aus. Sie erhöhen auch die Leistung um bis zu zehn Prozent – verglichen mit herkömmlichen Formen. Ihr direkter Nutzen der neuen Fertigungstechnologie: Delta erlaubt die optimal individualisierte Heizkörperfertigung nach Maß. Lang, kurz, hoch oder niedrig – und in der Farbe Ihrer Wahl. Er eignet sich sowohl für Renovierungsobjekte als auch für neue Projekte.
Delta ist im Standardprogramm bereits in 28 verschiedenen Höhen erhältlich, Sie können den lasergeschweißten Heizkörper darüber hinaus millimeter genau in jeder Höhe zwischen 300 und 3000 mm bekommen. Weitere techn. Informationen können Sie unserer Technik für Designheizkörper entnehmen.
Technische Daten | |
Max. Betriebstemperatur [°C] | 110 |
Zulassungen | EN442 |
Anschlüsse | 4 x G 1/2 |
Betriebsdruck [bar] | PN10 |
Material | Stahl-Profil |
Standardfarbe | Weiß RAL 9016 |
Typ | 2; 3; 4; 5; 6 |
Höhen [mm] | 155; 300; 350; 365; 400; 415; 450; 500; 550; 565; 600; 665; 750; 900; 965; 1000; 1065; 1100; 1200; 1500; 1800; 2000; 2200; 2500; 2800; 3000 |
Längen [mm] | 200; 250; 300; 350; 400; 450; 500; 550; 600; 650; 700; 750; 800; 850; 900; 950; 1000; 1050; 1100; 1150; 1200; 1250; 1300; 1350; 1400; 1450; 1500; 1550; 1600; 1650; 1700; 1750; 1800; 1850; 1900; 1950; 2000; 2050; 2100 |
Anschlusszeichnung ETIM 32. Der seitliche Anschluss erfordert die Verwendung eines externen Heizkörperventils. Nicht genutzte Anschlüsse müssen mit Messing-Blindstopfen verschlossen werden.
Anschlusszeichnung ETIM 67. Der seitliche Anschluss erfordert die Verwendung einer externen Heizkörperkupplung oder eines Ventils. Bei seitlichem Anschluss sind die unteren Anschlüsse verstopft.
Anschlusszeichnung ETIM 37. Der diagonale Anschluss erfordert die Verwendung eines externen Ventils. Bei einem diagonalen Anschluss sind die unteren Anschlüsse verstopft.
Anschlusszeichnung ETIM 62. Der diagonale Anschluss erfordert die Verwendung eines externen Ventils. Bei einem diagonalen Anschluss sind die unteren Anschlüsse verstopft.
Anschlusszeichnung ETIM 11, LR.
Anschlusszeichnung ETIM 27.
Anschlusszeichnung ETIM 88 RL.
Anschlusszeichnung ETIM 72
Anschlusszeichnung
Anschlusszeichnung
Mittenanschluss ETIM MO
Anschlusszeichnung
Lieferung ohne Befestigung und Anschlussmaterial (siehe Zubehör)
Delta Laserline Röhrenradiatoren
aus Präzisions-Stahlrohren (Ø 25 x 1,25 mm) und Kopfstücken (1,5 mm Blechdicke) mit kompletter Laserschweißung zu Gliedern und Blöcken verbunden.
Rohre und Kopfstücke an den Außenseiten zur Erhöhung der Wärmeleistung in D-Profil.
Keine überstehenden Schweißgrate innen und außen. Befestigungen je nach Anwendungsfall.
Nabenabschluss am ersten und letzten Glied durch aufgeschweißte Deckel für Vorlauf, Rücklauf, Entlüftung und Entleerung (4 x G 1/2“ IG) bis zur maximalen Gliederzahl je Block.
Oberfläche vorbehandelt, elektrophoretisch tauchgrundiert und einbrennpulverlackiert.
Umweltfreundliche Transportverpackung.
Geprüft und registriert nach Europa-Norm EN 442, Reg.-Nr. 6R0900, 10 Jahre Garantie,
Mit BAGUV-Konformität und Hygienezertifikat.
Nabengröße: 1 Zoll
Gliedbaulänge: 50 mm
Farbton: RAL 9016 verkehrsweiß
maximaler Betriebsdruck: 10 bar
maximale Betriebstemperatur: 120 °C
Bauhöhe: ....... mm
Bautiefe: ....... mm
Gliederzahl: ....... Stück
Liefernachweis: PG Germany GmbH ∙ Lierestraße 68 ∙ 38690 Goslar
Telefon (0 53 24) 8 08-0 ∙ Telefax (0 53 24) 8 08-999
Für Purmo Heizkörper wird für einen Zeitraum von 10 Jahren* ab Kaufdatum eine Garantie auf alle Herstellungsfehler gewährt, wenn sie unter normalen Bedingungen und als geschlossene warmwasserbasierte Heizsysteme verwendet werden. Die Garantie gilt nicht für Defekte, die durch Installations- oder Handhabungsfehler, unsachgemäßen Gebrauch oder externe Faktoren wie Wasserqualität oder sauerstoffdurchlässige Rohre verursacht wurden.
Für Fußbodenheizungsprodukte und Rohrleitungselemente wird bei fachgerechter Verarbeitung und Betrieb eine Garantie von 10 Jahren für alle Flächenheizungs-Komponenten (außer elektrischen und elektronischen Komponenten) gewährt. Für das PexPenta Heizrohr erhalten Sie eine Garantie von 30 Jahren und für alle elektrischen und elektronischen Komponenten von 2 Jahren.
* 6 Jahre für verzinkte Heizkörper und 2 Jahre für alle elektronischen und elektrischen Komponenten und Ersatzteile, die separat verkauft werden (Seitenabdeckungen, obere Gitter, Kunststoffklammern, Stopfen, Entlüftungsstopfen, Befestigungsteile).
CE Konformitätserklärung

Unterlage | Kategorie |
---|---|
Modernisierungsprospekt "Jetzt Heizkörper tauschen" | Kampagnenbroschüre |
Teilnahme am Informationsservice / Registrierung Systempartner | Protokolle/Formulare |
Leistungskalkulator Designheizkörper | Leistungskalkulatoren |
Hygiene-Bescheinigung Delta | Hygiene-Bescheinigung |

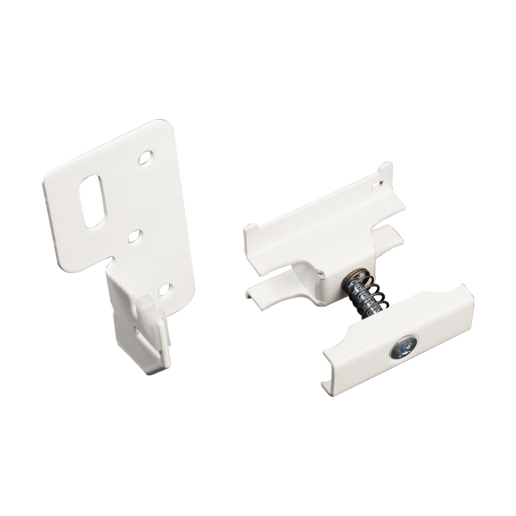

Montageanleitung Sicherungs-Set für Winkelkonsole Delta | Montageanleitung |
Montageanleitung Anschluss-Sets Delta | Montageanleitung |

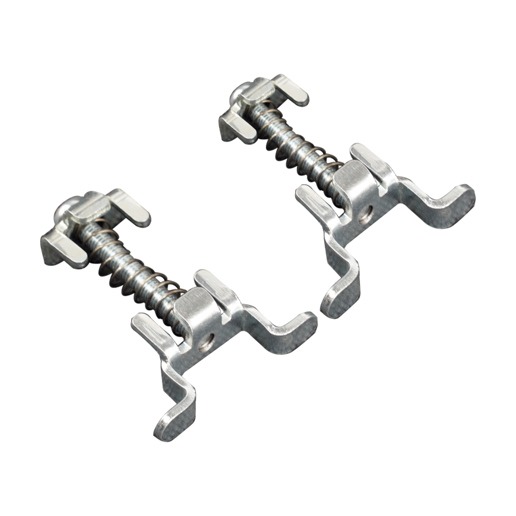

Montageanleitung Sicherungs-Set für Bohrkonsole Delta | Montageanleitung |
