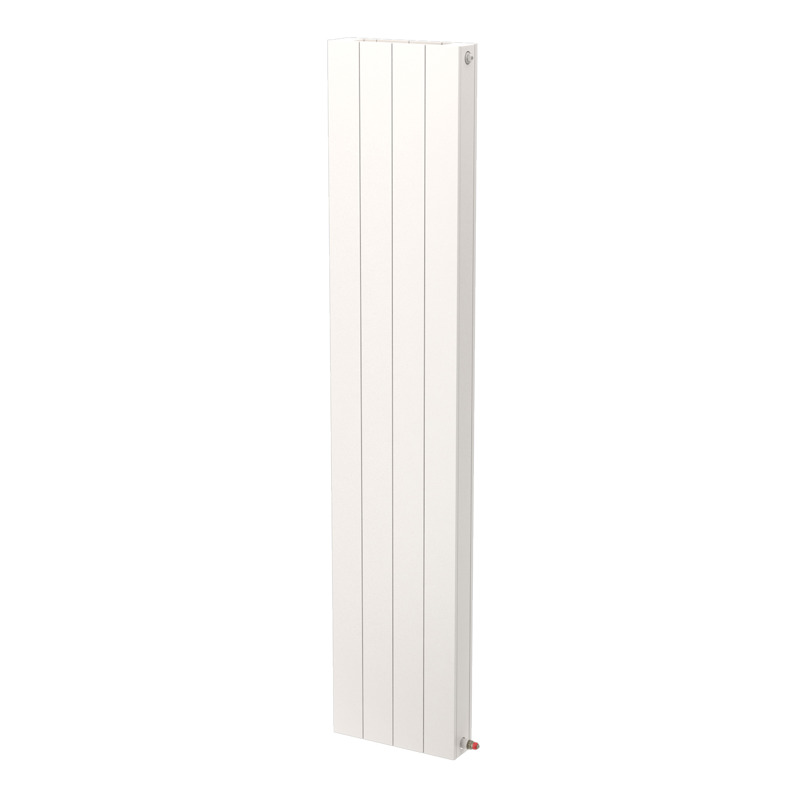

Narbonne V VT
Designheizkörper vertikal

Narbonne V VT

Der Narbonne V VT ist ein Designheizkörper, der Ihnen mit einer Bauhöhe von bis zu 2200 mm alle Freiheiten lässt, ohne in die Breite gehen zu müssen. Senkrecht angeordnete Flachprofile machen es möglich, die Raumhöhe optimal zu nutzen. Und das ganz nach Ihren Wünschen: Denn Sie haben die Möglichkeit, aus 6 Bauhöhen mit 10 Baulängen zu wählen. So können Sie jeden Raum mit angenehmer Strahlungswärme versorgen und sparen dabei an Platz, aber nicht an Komfort. Als Narbonne V VT verfügt diese vertikale Wärmequelle serienmäßig über eine integrierte Ventilgarnitur (Anschluss unten rechts). Dieser vertikale Designheizkörper eignet sich hervorragend für alle hochwertig ausgestatteten Objekte. Er ist mit zwei Seitenteilen, aber ohne Ziergitter ausgestattet. Blind- und Entlüftungsstopfen sind im Lieferumfang enthalten. Die Standardfarbe ist RAL 9016 verkehrsweiß, andere Farben aus der RAL-Farbkarte sind auf Anfrage erhältlich. Die Garantiezeit beträgt 10 Jahre.

Technische Daten
Max. Betriebstemperatur [°C] 110
Zulassungen EN 442
Anschlüsse 2 x G 3/4 + 4 x G 1/2
Betriebsdruck [bar] PN5
Material Stahl-Profil

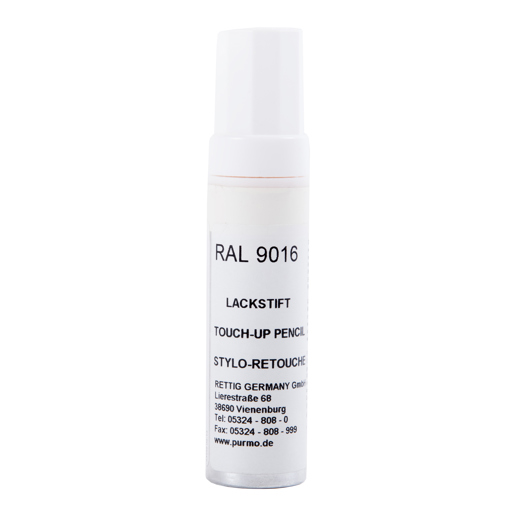

Standardfarbe Weiß RAL 9016
Anschlüsse (ETIM) 88
Typ 10; 11; 20; 21
Höhen [mm] 1200; 1400; 1600; 1800; 2000; 2200
Längen [mm] 214; 286; 358; 430; 502; 574; 646; 718; 790; 862

ETIM 88 RL Anschlusszeichnung

ETIM 88 RL Vertical connection

ETIM 11 LR Anschlusszeichnung

ETIM 11 LR Vertical connection

Anschlusszeichnung ETIM 11. Der Anschluss über das integrierte Ventil erfordert die Verwendung eines Ventileinsatzes. Nicht benutzte Anschlüsse sind verstopft.

ETIM 11 RL Horizontal connection

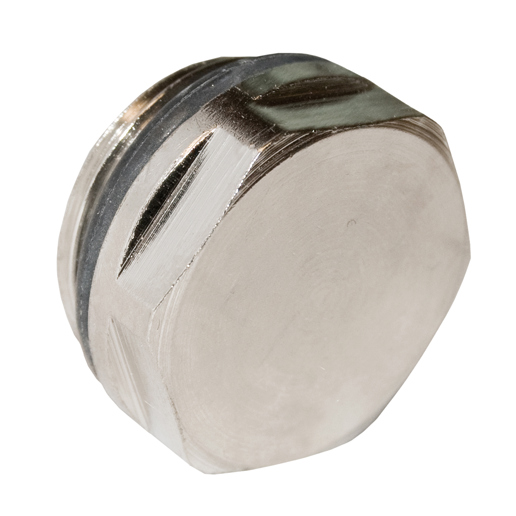

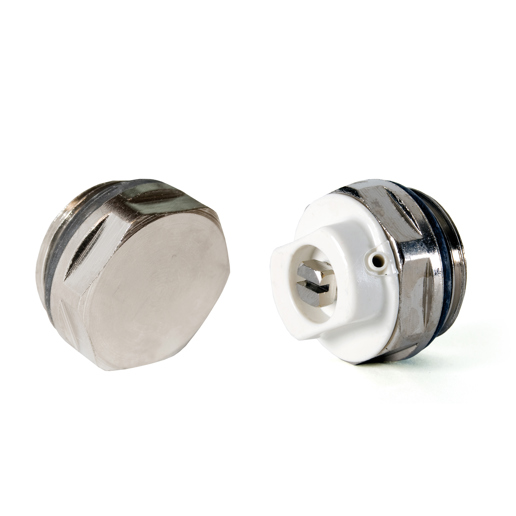

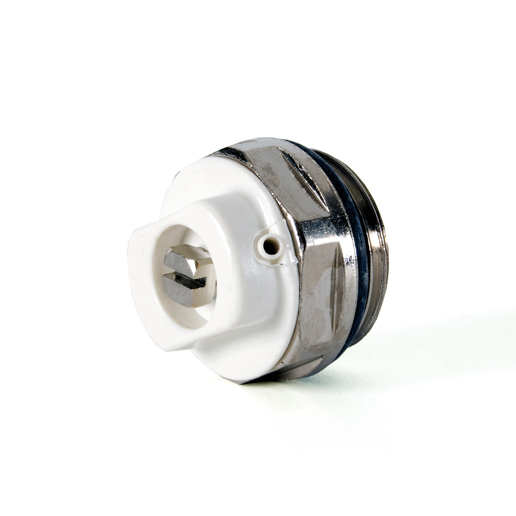

inkl. Blind- und Entlüftungsstopfen

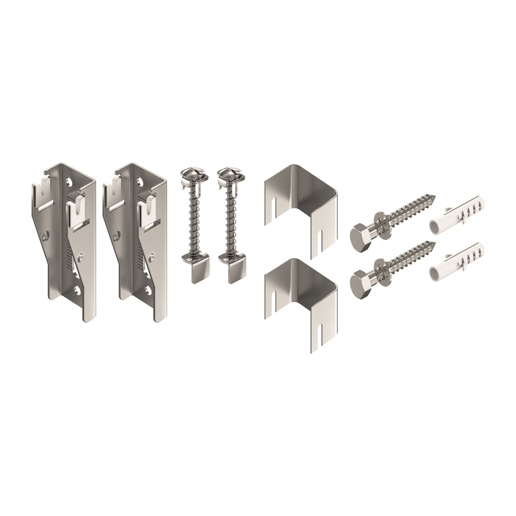

Befestigung ist separat zu bestellen!

Dekorativheizkörper Narbonne V VT

Dekorativheizkörper Narbonne V VT als Schweißkonstruktion mit 3 bis 12 senkrecht nebeneinander und 1 bzw. 2 hintereinander angeordneten, wasserführenden Flachrohren 70 x 11 x 1,5 mm, zwischen den Flachrohren ein Spalt von 2 mm, mit oder ohne auf die wasserführenden Rohre geschweißten Konvektionsschächten, als Typen 10, 11, 20 und 21; serienmäßig mit Seitenteilen, 4 rückseitig aufgeschweißte Laschen

Fertiglackiert in Standardfarbe RAL 9016 als Pulver-Einbrennlackierung, Lackierung entsprechend DIN 55900

Anschluss 2 x G 3/4“ AG (Nabenabstand 50 mm) unten rechts mit integrierter Ventilgarnitur, zusätzlich zwei Anschlüsse G 1/2“ IG seitlich, für Vorlauf- und Rücklaufanschluss an die Warmwasserheizungsanlage. Einbauventil unten seitlich rechts mit variabler kv-Wertvoreinstellung von 0,13 bis 0,75 m3/h (Werkseinstellung: kv=0,75); zum Anschluss von Thermostatköpfen mit Anschluss M 30 x 1,5 mm. Lieferung inklusive Blind- und Entlüftungsstopfen

Heizkörperleistung gemessen nach DIN EN 442

Konstruktion entsprechend den Anforderungen der Arbeitssicherheit gemäß den Richtlinien der gesetzlichen Unfallversicherer (GUV)

Heizkörper mit Kantenschutz in Karton verpackt und Schrumpffolie eingeschweißt

Liefernachweis: PG Germany GmbH ∙ Lierestraße 68 · 38690 Goslar
Telefon (0 53 24) 8 08-0 · Telefax (0 53 24) 8 08-999



Stück Dekorativheizkörper Narbonne V VT, - liefern
Typ: ……, Bauhöhe: ……mm; Baulänge: ……mm - montieren

Für Purmo Heizkörper wird für einen Zeitraum von 10 Jahren* ab Kaufdatum eine Garantie auf alle Herstellungsfehler gewährt, wenn sie unter normalen Bedingungen und als geschlossene warmwasserbasierte Heizsysteme verwendet werden. Die Garantie gilt nicht für Defekte, die durch Installations- oder Handhabungsfehler, unsachgemäßen Gebrauch oder externe Faktoren wie Wasserqualität oder sauerstoffdurchlässige Rohre verursacht wurden.

Für Fußbodenheizungsprodukte und Rohrleitungselemente wird bei fachgerechter Verarbeitung und Betrieb eine Garantie von 10 Jahren für alle Flächenheizungs-Komponenten (außer elektrischen und elektronischen Komponenten) gewährt. Für das PexPenta Heizrohr erhalten Sie eine Garantie von 30 Jahren und für alle elektrischen und elektronischen Komponenten von 2 Jahren.

* 6 Jahre für verzinkte Heizkörper und 2 Jahre für alle elektronischen und elektrischen Komponenten und Ersatzteile, die separat verkauft werden (Seitenabdeckungen, obere Gitter, Kunststoffklammern, Stopfen, Entlüftungsstopfen, Befestigungsteile).
