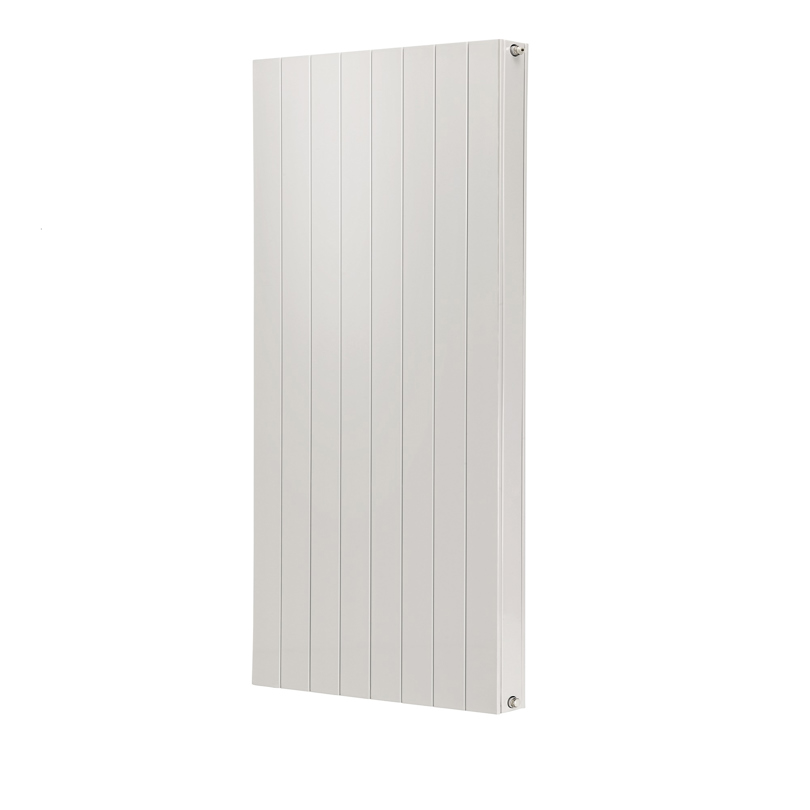

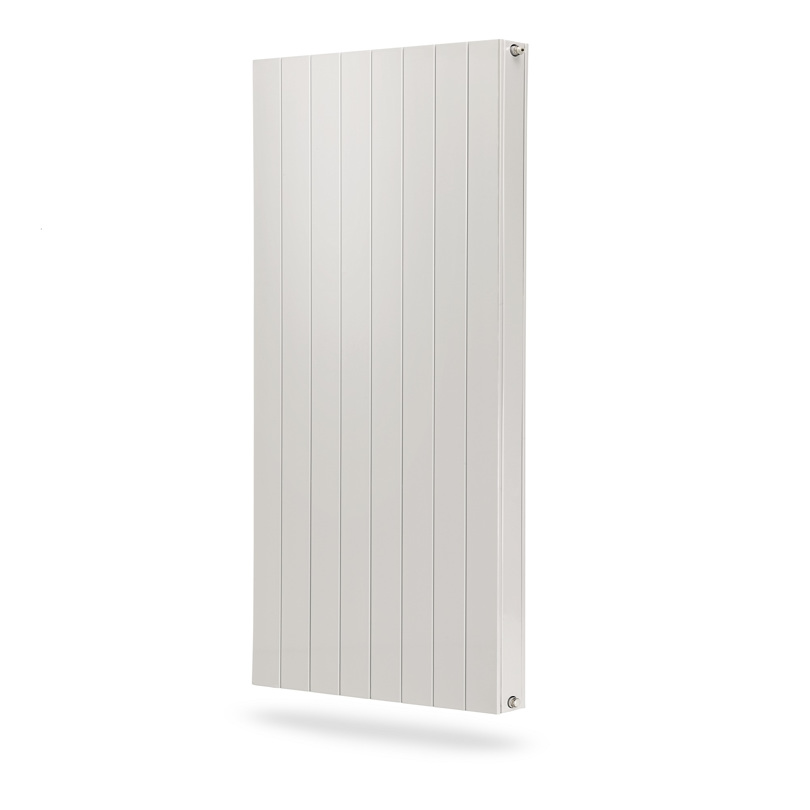

Narbonne V
Der Narbonne V ist ein Designheizkörper, der sich ideal für Innenräume mit höherem Ausführungsstandard eignet. Er ist speziell für öffentliche Räume wie z.B. Büros konzipiert. Der Heizkörper Narbonne V ist mit zwei Seitenteilen, aber ohne Ziergitter ausgestattet. Blind- und Entlüftungsstopfen sind im Lieferumfang enthalten. Die Standardfarbe ist RAL 9016 verkehrsweiß, andere Farben aus der RAL-Farbkarte sind auf Anfrage erhältlich. Die Garantiezeit beträgt 10 Jahre.
| Technische Daten | |
| Max. Betriebstemperatur [°C] | 110 |
| Zulassungen | EN442 |
| Anschlüsse | 2 x G 1/2 |
| Betriebsdruck [bar] | PN5 |
| Material | Stahl-Profil |
| Standardfarbe | Weiß RAL 9016 |
| Anschlüsse (ETIM) | 67 |
| Typ | 10; 11; 20; 21 |
| Höhen [mm] | 1200; 1400; 1600; 1800; 2000; 2200 |
| Längen [mm] | 142; 214; 286; 358; 430; 502; 574; 646; 718; 790; 862; 934; 1006; 1078; 1222; 1294; 1366; 1438; 1510 |
Anschlusszeichnung ETIM 32. Der seitliche Anschluss erfordert die Verwendung eines externen Heizkörperventils. Nicht genutzte Anschlüsse müssen mit Messing-Blindstopfen verschlossen werden.
Anschlusszeichnung ETIM 37. Der diagonale Anschluss erfordert die Verwendung eines externen Ventils. Bei einem diagonalen Anschluss sind die unteren Anschlüsse verstopft.
Anschlusszeichnung ETIM 62. Der diagonale Anschluss erfordert die Verwendung eines externen Ventils. Bei einem diagonalen Anschluss sind die unteren Anschlüsse verstopft.
Anschlusszeichnung ETIM 67. Der seitliche Anschluss erfordert die Verwendung einer externen Heizkörperkupplung oder eines Ventils. Bei seitlichem Anschluss sind die unteren Anschlüsse verstopft.
Anschlusszeichnung ETIM 72
Anschlusszeichnung ETIM 27.
inkl. Blind- und Entlüftungsstopfen
Befestigung ist separat zu bestellen!
Dekorativheizkörper Narbonne V
Dekorativheizkörper Narbonne V als Schweißkonstruktion mit 2 bis 21 senkrecht nebeneinander und 1 bzw. 2 hintereinander angeordneten, wasserführenden Flachrohren 70 x 11 x 1,5 mm, zwischen den Flachrohren ein Spalt von 2 mm, mit (Typen 10 und 20) oder ohne auf die wasserführenden Rohre geschweißten Konvektionsschächten, als Typen 10, 11, 20 und 21; serienmäßig mit Seitenteilen, 4 rückseitig aufgeschweißte Laschen
Fertiglackiert in Standardfarbe RAL 9016 als Pulver-Einbrennlackierung, Lackierung entsprechend DIN 55900
Vier Anschlüsse G 1/2” IG für Vorlauf- und Rücklaufanschluss an die Warmwasserheizungsanlage,
Lieferung inklusive Blind- und Entlüftungsstopfen
Heizkörperleistung gemessen nach DIN EN 442
Konstruktion entsprechend den Anforderungen der Arbeitssicherheit gemäß den Richtlinien der gesetzlichen Unfallversicherer (GUV)
Heizkörper mit Kantenschutz in Karton verpackt und Schrumpffolie eingeschweißt
Liefernachweis: PG Germany GmbH ∙ Lierestraße 68 · 38690 Goslar
Telefon (0 53 24) 8 08-0 · Telefax (0 53 24) 8 08-999
Stück Dekorativheizkörper Narbonne V, - liefern
Typ: ……, Bauhöhe: ……mm; Baulänge: ……mm - montieren
Für Purmo Heizkörper wird für einen Zeitraum von 10 Jahren* ab Kaufdatum eine Garantie auf alle Herstellungsfehler gewährt, wenn sie unter normalen Bedingungen und als geschlossene warmwasserbasierte Heizsysteme verwendet werden. Die Garantie gilt nicht für Defekte, die durch Installations- oder Handhabungsfehler, unsachgemäßen Gebrauch oder externe Faktoren wie Wasserqualität oder sauerstoffdurchlässige Rohre verursacht wurden.
Für Fußbodenheizungsprodukte und Rohrleitungselemente wird bei fachgerechter Verarbeitung und Betrieb eine Garantie von 10 Jahren für alle Flächenheizungs-Komponenten (außer elektrischen und elektronischen Komponenten) gewährt. Für das PexPenta Heizrohr erhalten Sie eine Garantie von 30 Jahren und für alle elektrischen und elektronischen Komponenten von 2 Jahren.
* 6 Jahre für verzinkte Heizkörper und 2 Jahre für alle elektronischen und elektrischen Komponenten und Ersatzteile, die separat verkauft werden (Seitenabdeckungen, obere Gitter, Kunststoffklammern, Stopfen, Entlüftungsstopfen, Befestigungsteile).
CE Konformitätserklärung
