Arran
Designheizkörper vertikal

Arran

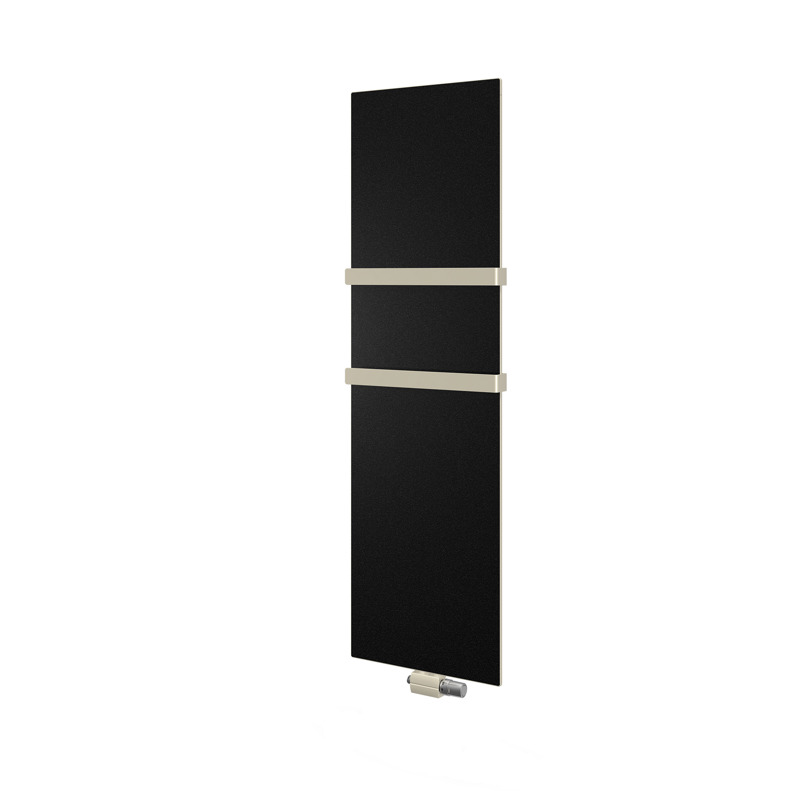

Der Arran ist ein multifunktionaler, vertikaler, dekorativer Heizkörper. Er ist für den Anschluss an geschlossene warmwasserbasierte Heizsysteme bestimmt. Er vermittelt ein filigranen Eindruck, kombiniert mit einer hohen Zweckmäßigkeit. Die geringe Tiefe lässt ihn sehr dezent wirken. Die Handtuchhalter für Arran sind in offener und geschlossener Ausführung erhältlich. Es können bis zu drei Handtuchhalter angebracht werden, die einen optimalen Trocknungseffekt erzeugen. Der Heizkörper wird inkl. einem Befestigungsset geliefert. Die Oberfläche des Arran ist in einer Vielzahl verschiedener Farbkombinationen erhältlich.

Technische Daten
Max. Betriebstemperatur [°C] 110
Zulassungen EN442; EN10130
Anschlüsse 4 x G 1/2
Betriebsdruck [bar] PN6
Material Kaltgewalztes Stahlblech
Standardfarbe Weiß RAL 9016
Höhen [mm] 1430; 1730
Längen [mm] 514

Anschlusszeichnung

ETIM 18 Vertical connection

Anschlusszeichnung

ETIM 81 Vertical connection

Mittenanschluss ETIM MO

ETIM MO Vertical connection

Lieferung montagefertig inklusive Befestigung für verdeckte Montage (AK 2-3 gem. VDI 6036).

Dekorativheizkörper Arran

Handtuchheizkörper mit Planfront und abgerundeten Ecken in sehr schlanker Bauform, mit schmalem, umlaufendem Rahmen

Lieferung in Standardfarbe RAL 9016 als Pulver-Einbrennlackierung, Beschichtung entsprechend DIN 55900

montagefertig inklusive Befestigung für verdeckte Montage (AK 2-3 gem. VDI 6036)

Mittenschluss 2 x G 1/2“ IG unten, für Vorlauf- und Rücklaufanschluss (Nabenabstand 50 mm) an die Warmwasserheizungsanlage, eine Design-Mittenanschlussarmatur für 2-Rohrsysteme inklusive Thermostatkopf in Chromausführung ist im Lieferumfang enthalten (Standard Eckform, auf Wunsch ohne Aufpreis Durchgangsform), Lieferung inklusive Blind- und Entlüftungsstopfen

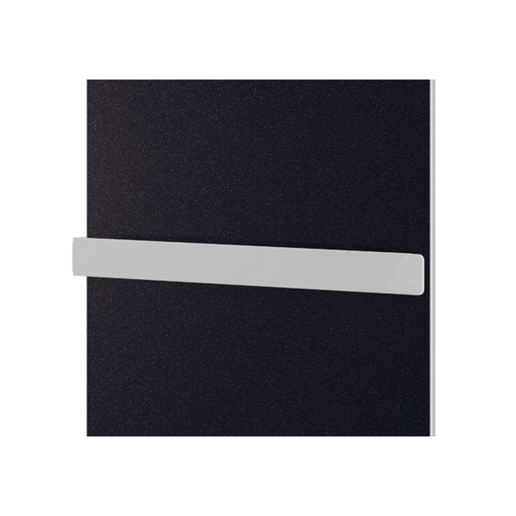

Montagemöglichkeit von bis zu zwei optionalen Handtuchhaltern

Heizkörperleistung gemessen nach DIN EN 442

Konstruktion entsprechend den Anforderungen der Arbeitssicherheit gemäß den Richtlinien der
gesetzlichen Unfallversicherer (GUV)

Heizkörper transportsicher in Holzkiste verpackt

Liefernachweis: PG Germany GmbH ∙ Lierestraße 68 · 38690 Goslar
Telefon (0 53 24) 8 08-0 · Telefax (0 53 24) 8 08-999

Stück Badheizkörper Arran - liefern
Bauhöhe: ……mm; Baulänge: ……mm - montieren

CE Konformitätserklärung
