Narbonne VT

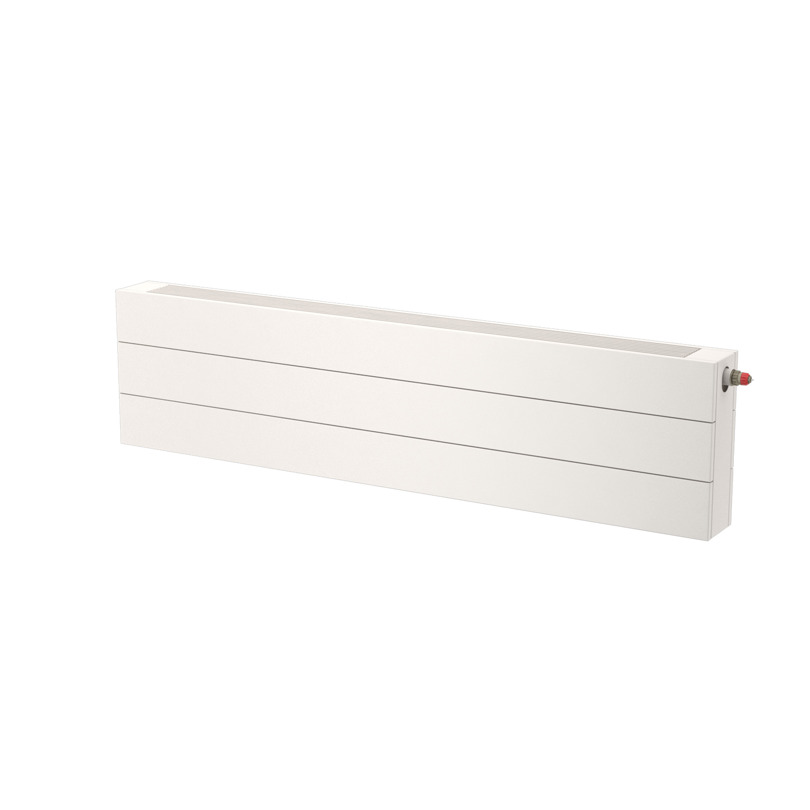

Der horizontale Designheizkörper Narbonne VT besteht aus waagerecht angeordneten Flachrohren mit integrierter Ventilgarnitur. Er ist mit zwei Seitenteilen und einem Ziergitter ausgestattet. Blind- und Entlüftungsstopfen sowie Ventilgarnitur sind im Lieferumfang enthalten. Die Standardfarbe ist RAL 9016, andere RAL-Farben sind auf Anfrage erhältlich.
| Technische Daten | |
| Max. Betriebstemperatur [°C] | 110 |
| Zulassungen | EN442 |
| Anschlüsse | 2 x G 3/4 + 4 x G 1/2 |
| Betriebsdruck [bar] | PN5 |
| Material | Stahl-Profil |
| Standardfarbe | Weiß RAL 9016 |
| Anschlüsse (ETIM) | 88 |
| Typ | 10; 11; 20; 21; 22; 23; 34; 35; 46; 47 |
| Höhen [mm] | 140; 210; 280; 360; 430; 500; 570; 650; 720; 790 |
| Längen [mm] | 500; 600; 700; 800; 900; 1000; 1100; 1200; 1300; 1400; 1500; 1600; 1700; 1800; 1900; 2000; 2200; 2400; 2600; 2800; 3000; 3200; 3400; 3800; 4000 |
Anschlusszeichnung ETIM 11. Der Anschluss über das integrierte Ventil erfordert die Verwendung eines Ventileinsatzes. Nicht benutzte Anschlüsse sind verstopft.
inkl. Blind- und Entlüftungsstopfen
Befestigung ist separat zu bestellen!
Dekorativheizkörper Narbonne VT (mit integrierter Ventilgarnitur)
Dekorativheizkörper Narbonne VT als Schweißkonstruktion mit 1 bis 11 waagerecht übereinander und 1 bis 5 hintereinander angeordneten, wasserführenden Flachrohren 70 x 11 x 1,5 mm, zwischen den Flachrohren ein Spalt von 2 mm, mit oder ohne auf die wasserführenden Rohre geschweißten Konvektionsschächten, als Typen 10, 11, 20, 21, 22, 23, 34, 35, 46 und 47, serienmäßig mit Seitenteilen und oberer Zierabdeckung, ab Bauhöhe 358 mm mit 4 bzw. 6 rückseitig aufgeschweißten Laschen (ab Baulänge 2200 mm 6 Laschen)
Fertiglackiert in Standardfarbe RAL 9016 als Pulver-Einbrennlackierung, Lackierung entsprechend DIN 55 900
Anschluss 2 x G 3/4“ AG (Nabenabstand 50 mm) unten rechts mit integrierter Ventilgarnitur, zusätzlich zwei Anschlüsse G 1/2“ IG seitlich, für Vorlauf- und Rücklaufanschluss an die Warmwasserheizungsanlage. Einbauventil mit variabler kv-Wertvoreinstellung von 0,13 bis 0,75 m³/h (Werkseinstellung: kv = 0,75 m³/h); zum Anschluss von Thermostatköpfen mit Anschluss M 30 x 1,5 mm, Lieferung inklusive Blind- und Entlüftungsstopfen
Heizkörperleistung gemessen nach DIN EN 442
Konstruktion entsprechend den Anforderungen der Arbeitssicherheit gemäß den Richtlinien der gesetzlichen Unfallversicherer (GUV)
Heizkörper mit Kantenschutz in Karton verpackt und Schrumpffolie eingeschweißt
Liefernachweis: PG Germany GmbH ∙ Lierestraße 68 · 38690 Goslar
Telefon (0 53 24) 8 08-0 · Telefax (0 53 24) 8 08-999
Stück Dekorativheizkörper Narbonne VT, - liefern
Typ: ……, Bauhöhe: ……mm; Baulänge: ……mm - montieren
Für Purmo Heizkörper wird für einen Zeitraum von 10 Jahren* ab Kaufdatum eine Garantie auf alle Herstellungsfehler gewährt, wenn sie unter normalen Bedingungen und als geschlossene warmwasserbasierte Heizsysteme verwendet werden. Die Garantie gilt nicht für Defekte, die durch Installations- oder Handhabungsfehler, unsachgemäßen Gebrauch oder externe Faktoren wie Wasserqualität oder sauerstoffdurchlässige Rohre verursacht wurden.
Für Fußbodenheizungsprodukte und Rohrleitungselemente wird bei fachgerechter Verarbeitung und Betrieb eine Garantie von 10 Jahren für alle Flächenheizungs-Komponenten (außer elektrischen und elektronischen Komponenten) gewährt. Für das PexPenta Heizrohr erhalten Sie eine Garantie von 30 Jahren und für alle elektrischen und elektronischen Komponenten von 2 Jahren.
* 6 Jahre für verzinkte Heizkörper und 2 Jahre für alle elektronischen und elektrischen Komponenten und Ersatzteile, die separat verkauft werden (Seitenabdeckungen, obere Gitter, Kunststoffklammern, Stopfen, Entlüftungsstopfen, Befestigungsteile).
CE Konformitätserklärung
