Narbonne
Designheizkörper horizontal

Narbonne

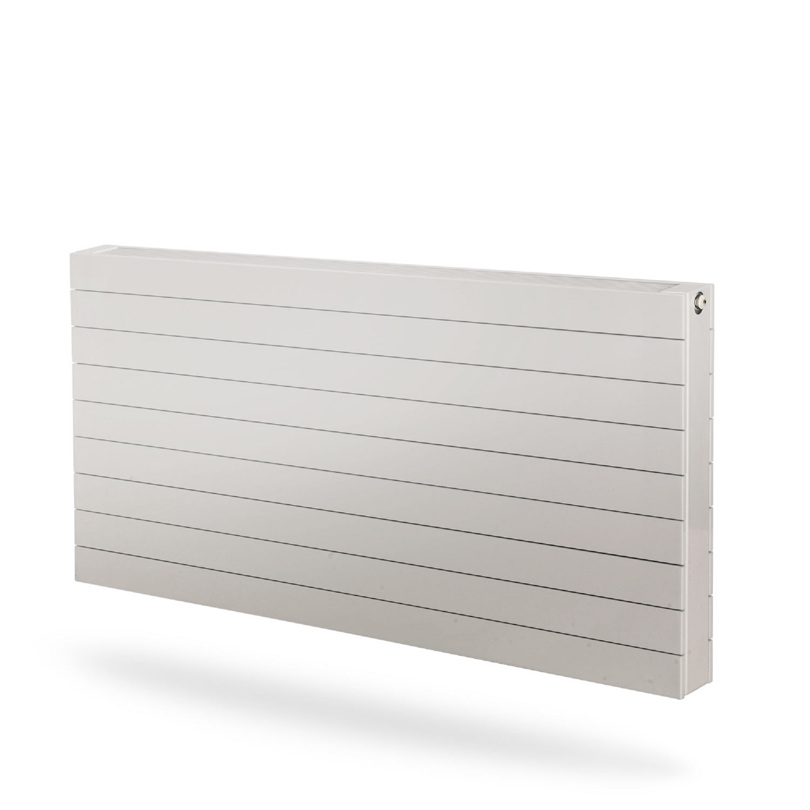

Der modulare Aufbau aus waagerechten Flachprofilen verleiht dem Narbonne erstaunliche Vielseitigkeit auf Basis einer klassisch eleganten Optik. Die Anschlüsse 4x G ½ " sind seitlich angeordnet. Der Narbonne ist standardmäßig mit Seitenteilen und oberer Zierabdeckung ausgestattet. Die Farbe RAL 9016 verkehrsweiß ist Standard, andere Farben aus der RAL-Palette sind auf Anfrage erhältlich. 10 Jahre Garantie.

Technische Daten
Max. Betriebstemperatur [°C] 110
Zulassungen EN442
Anschlüsse 2 x G 1/2
Betriebsdruck [bar] PN5
Material Stahl-Profil
Standardfarbe Weiß RAL 9016
Anschlüsse (ETIM) 67
Typ 10; 11; 20; 21; 22; 23; 34; 35; 46; 47; 58
Höhen [mm] 70; 142; 214; 286; 358; 430; 502; 574; 646; 718; 790
Längen [mm] 500; 600; 700; 800; 900; 1000; 1100; 1200; 1300; 1400; 1500; 1600; 1700; 1800; 1900; 2000; 2200; 2400; 2600; 2800; 3000; 3200; 3400; 3800; 4000

Anschlusszeichnung ETIM 32. Der seitliche Anschluss erfordert die Verwendung eines externen Heizkörperventils.

ETIM 32 Horizontal connection

Anschlusszeichnung ETIM 37. Der diagonale Anschluss erfordert die Verwendung eines externen Ventils. Bei einem diagonalen Anschluss sind die unteren Anschlüsse verstopft.

ETIM 37 Horizontal connection

Anschlusszeichnung ETIM 67. Der seitliche Anschluss erfordert die Verwendung einer externen Heizkörperkupplung oder eines Ventils. Bei seitlichem Anschluss sind die unteren Anschlüsse verstopft.

ETIM 67 Horizontal connection

Anschlusszeichnung ETIM 62. Der diagonale Anschluss erfordert die Verwendung eines externen Ventils. Bei einem diagonalen Anschluss sind die unteren Anschlüsse verstopft.

Hor-connection-ETIM-62-1219.svg

Anschlusszeichnung

ETIM 18 Vertical connection

Anschlusszeichnung

ETIM 81 Vertical connection

inkl. Blind- und Entlüftungsstopfen

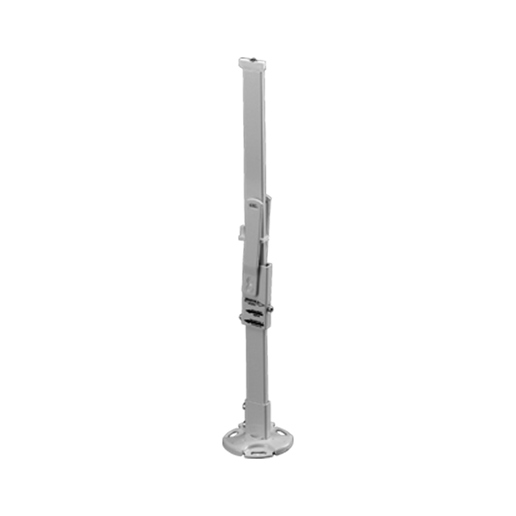

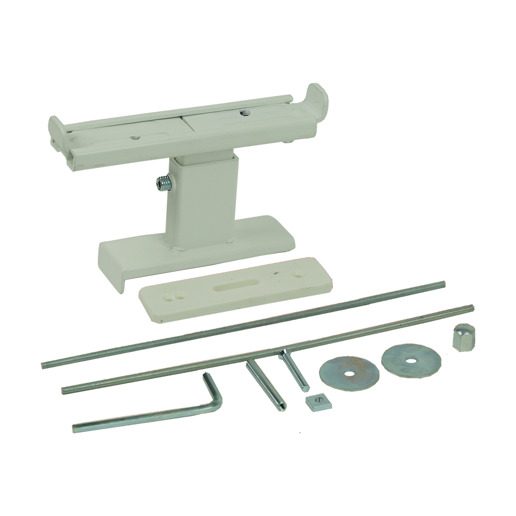

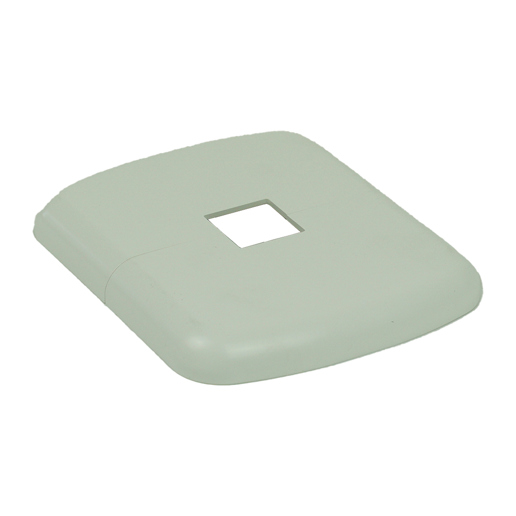

Befestigung ist separat zu bestellen!

Dekorativheizkörper Narbonne

Dekorativheizkörper Narbonne als Schweißkonstruktion mit 1 bis 11 waagerecht übereinander und 1 bis 5 hintereinander angeordneten, wasserführenden Flachrohren 70 x 11 x 1,5 mm, zwischen den Flachrohren ein Spalt von 2 mm, mit oder ohne auf die wasserführenden Rohre geschweißten Konvektionsschächten, als Typen 10, 11, 20, 21, 22, 23, 34, 35, 46, 47 und 58, serienmäßig mit Seitenteilen und oberer Zierabdeckung, ab Bauhöhe 358 mm mit 4 bzw. 6 rückseitig aufgeschweißten Laschen (ab Baulänge 2200 mm 6 Laschen)

Fertiglackiert in Standardfarbe RAL 9016 als Pulver-Einbrennlackierung, Lackierung entsprechend DIN 55 900

Vier Anschlüsse G 1/2“ IG für Vorlauf- und Rücklaufanschluss an die Warmwasserheizungsanlage, Lieferung inklusive Blind- und Entlüftungsstopfen

Heizkörperleistung gemessen nach DIN EN 442

Konstruktion entsprechend den Anforderungen der Arbeitssicherheit gemäß den Richtlinien der gesetzlichen Unfallversicherer (GUV)

Heizkörper mit Kantenschutz in Karton verpackt und Schrumpffolie eingeschweißt

Liefernachweis: PG Germany GmbH ∙ Lierestraße 68 · 38690 Goslar
Telefon (0 53 24) 8 08-0 · Telefax (0 53 24) 8 08-999

Stück Dekorativheizkörper Narbonne, - liefern
Typ: ……, Bauhöhe: ……mm; Baulänge: ……mm - montieren

Für Purmo Heizkörper wird für einen Zeitraum von 10 Jahren* ab Kaufdatum eine Garantie auf alle Herstellungsfehler gewährt, wenn sie unter normalen Bedingungen und als geschlossene warmwasserbasierte Heizsysteme verwendet werden. Die Garantie gilt nicht für Defekte, die durch Installations- oder Handhabungsfehler, unsachgemäßen Gebrauch oder externe Faktoren wie Wasserqualität oder sauerstoffdurchlässige Rohre verursacht wurden.

Für Fußbodenheizungsprodukte und Rohrleitungselemente wird bei fachgerechter Verarbeitung und Betrieb eine Garantie von 10 Jahren für alle Flächenheizungs-Komponenten (außer elektrischen und elektronischen Komponenten) gewährt. Für das PexPenta Heizrohr erhalten Sie eine Garantie von 30 Jahren und für alle elektrischen und elektronischen Komponenten von 2 Jahren.

* 6 Jahre für verzinkte Heizkörper und 2 Jahre für alle elektronischen und elektrischen Komponenten und Ersatzteile, die separat verkauft werden (Seitenabdeckungen, obere Gitter, Kunststoffklammern, Stopfen, Entlüftungsstopfen, Befestigungsteile).

10 year warranty
