Kos H
Designheizkörper horizontal

Kos H

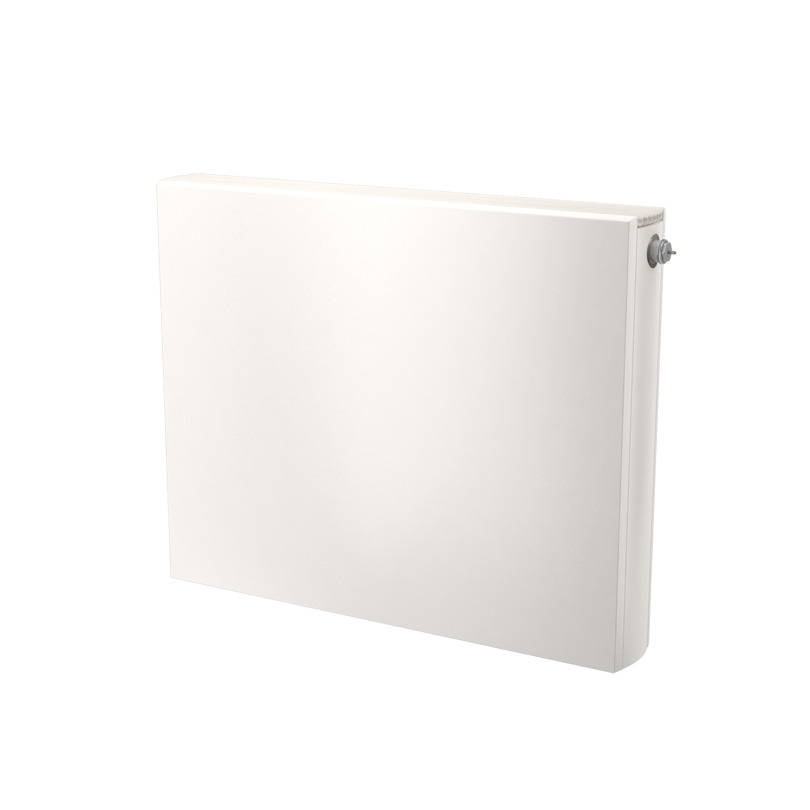

Der Kos H ist ein horizontaler Dekorativheizkörper mit einer glatten Frontseite, sanft bearbeiteten Kanten und einem eleganten Designabdeckgitter. Ideal zum Beheizen von verglasten Räumen oder modernen Wohnungen mit bodentiefen Fenstern. Die verschiedenen Farben des Heizkörpers ermöglichen es Ihnen, den Stil des Heizkörpers an jedes Innendesign anzupassen. Die Beschichtung ist standardmäßig weiß - RAL 9016. 10 Jahre Garantie

Technische Daten
Max. Betriebstemperatur [°C] 110
Zulassungen EN442; EN10130
Anschlüsse 2 x G 1/2
Betriebsdruck [bar] PN6
Material Kaltgewalztes Stahlblech
Standardfarbe Weiß RAL 9016
Anschlüsse (ETIM) 88,11
Typ 20; 21; 22; 33
Höhen [mm] 415; 615; 765; 915
Längen [mm] 470; 620; 770; 920; 1070; 1220; 1370; 1520; 1670; 1820; 1970

Anschlusszeichnung ETIM 11. Der Anschluss über das integrierte Ventil erfordert die Verwendung eines Ventileinsatzes. Nicht benutzte Anschlüsse sind verstopft.

ETIM 11 RL Horizontal connection

Anschlusszeichnung ETIM 88 LR. Der untere Anschluss über das integrierte Ventil erfordert die Verwendung eines Ventileinsatzes. Nicht benutzte Anschlüsse sind verstopft.

ETIM 88 LR Horizontal connection

montagefertig inklusive Befestigung gemäß VDI 6036, AK 2, Schrauben und Dübel zur unsichtbaren Montage sowie Blind- und Entlüftungsstopfen

Designheizkörper Kos H

Kos H ausgeführt als horizontaler Designheizkörper mit planer, glatter Frontfläche, leicht gebogenen Seitenverkleidungen sowie passend geformtem, elegantem Abdeckgitter, Frontfläche und Seitenverkleidung doppelseitig verzinkt;

Ausführung als Typen 20, 21, 22 oder 33 mit zwei oder drei wasserführenden Platten mit einer, zwei oder drei Lagen Konvektionsblech, Heizkörper ohne Laschen, montagefertig inklusive Befestigung, Schrauben und Dübel zur unsichtbaren Montage;

Lieferung in Standardfarbe RAL 9016 mit hoch korrosionsbeständiger elektrophoretischer Grundierung und Pulver-Einbrennlackierung, Beschichtung entsprechend DIN 55900;

mit integrierter Ventilgarnitur und Anschluss 2 x G 1/2“ AG (Anschlussmaß 50 mm) unten rechts für Vorlauf- und Rücklaufanschluss an die Warmwasserheizungsanlage und zwei Anschlüssen G 1/2“ IG seitlich links, unterer seitlicher Anschluss links durch Seitenverkleidung verdeckt;

Einbauventil mit variabler kv-Wertvoreinstellung von 0,047 bis 0,7m³/h (Werkseinstellung: kv = 0,7 m³/h), zum Anschluss von Thermostatköpfen mit Anschluss M 30 x 1,5 mm; Lieferung inklusive Blind- und Entlüftungsstopfen;

Heizkörperleistung gemessen und registriert nach DIN EN 442

Heizkörper im stabilen Karton mit Eckenschutz verpackt und in Folie eingeschweißt

Liefernachweis: PG Germany GmbH ∙ Lierestraße 68 · 38690 Goslar
Telefon (0 53 24) 8 08-0 · Telefax (0 53 24) 8 08-999

Stück Typ: 20, Designheizkörper Kos H - liefern
Bauhöhe: ……mm; Baulänge: ……mm - montieren

Stück Typ: 21, Designheizkörper Kos H - liefern
Bauhöhe: ……mm; Baulänge: ……mm - montieren

Stück Typ: 22, Designheizkörper Kos H - liefern
Bauhöhe: ……mm; Baulänge: ……mm - montieren

Stück Typ: 33, Designheizkörper Kos H - liefern
Bauhöhe: ……mm; Baulänge: ……mm - montieren

Für Purmo Heizkörper wird für einen Zeitraum von 10 Jahren* ab Kaufdatum eine Garantie auf alle Herstellungsfehler gewährt, wenn sie unter normalen Bedingungen und als geschlossene warmwasserbasierte Heizsysteme verwendet werden. Die Garantie gilt nicht für Defekte, die durch Installations- oder Handhabungsfehler, unsachgemäßen Gebrauch oder externe Faktoren wie Wasserqualität oder sauerstoffdurchlässige Rohre verursacht wurden.

Für Fußbodenheizungsprodukte und Rohrleitungselemente wird bei fachgerechter Verarbeitung und Betrieb eine Garantie von 10 Jahren für alle Flächenheizungs-Komponenten (außer elektrischen und elektronischen Komponenten) gewährt. Für das PexPenta Heizrohr erhalten Sie eine Garantie von 30 Jahren und für alle elektrischen und elektronischen Komponenten von 2 Jahren.

* 6 Jahre für verzinkte Heizkörper und 2 Jahre für alle elektronischen und elektrischen Komponenten und Ersatzteile, die separat verkauft werden (Seitenabdeckungen, obere Gitter, Kunststoffklammern, Stopfen, Entlüftungsstopfen, Befestigungsteile).

10 year warranty
