Faro H
Designheizkörper horizontal

Faro H

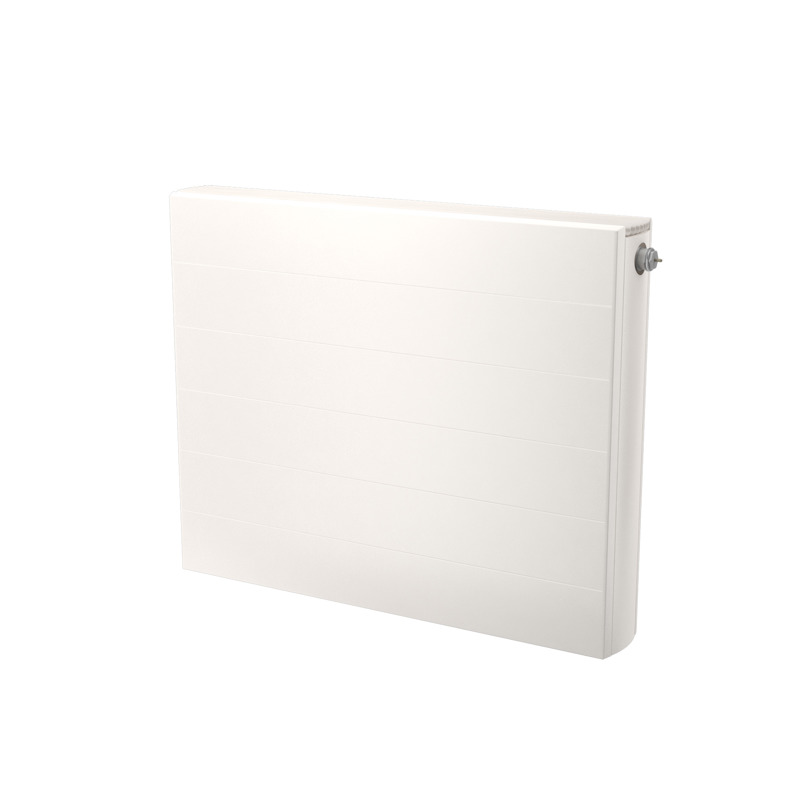

Ein horizontaler, dekorativer Heizkörper mit einer feinprofilierten Frontseite, sanft bearbeiteten Kanten und einem eleganten Designabdeckgitter. Die feine Struktur verleiht dem Heizkörper Leichtigkeit und Eleganz. Die einzigartig gestaltete obere Abdeckung passt perfekt zu der stilvollen Vorderseite. Der ästhetische Faro H Heizkörper ist ein einzigartiges Element des Innendesigns. Anschlüsse : 2 x G ½ " unten rechts, Sonderanfertigung links auf Anfrage. Im Lieferumfang enthalten: zwei MCW-5-Wandhalterungen inkl. Blind- und Entlüftungtsstopfen, werkseitig integrierte Ventilgarnitur (auf der rechten Seite) und Entlüftungsventil (auf der linken Seite). Die Ausführung ist standardmäßig in weiß - RAL 9016. Andere RAL - Farben sind auf Anfrage erhältlich. Die Garantiezeit beträgt 10 Jahre.

Technische Daten
Max. Betriebstemperatur [°C] 110
Zulassungen EN442; EN10130
Anschlüsse 2 x G 1/2
Betriebsdruck [bar] PN6
Material Kaltgewalztes Stahlblech
Standardfarbe Weiß RAL 9016
Anschlüsse (ETIM) 88,11
Typ 20; 21; 22; 33
Höhen [mm] 415; 615; 765; 915
Längen [mm] 470; 620; 770; 920; 1070; 1220; 1370; 1520; 1670; 1820; 1970

Anschlusszeichnung ETIM 11. Der Anschluss über das integrierte Ventil erfordert die Verwendung eines Ventileinsatzes. Nicht benutzte Anschlüsse sind verstopft.

ETIM 11 RL Horizontal connection

montagefertig inklusive Befestigung gemäß VDI 6036, AK 2, Schrauben und Dübel zur unsichtbaren Montage sowie Blind- und Entlüftungsstopfen

Designheizkörper Faro H

Faro H ausgeführt als horizontaler Designheizkörper mit feinprofilierter Frontfläche, leicht gebogenen Seitenverkleidungen sowie passend geformtem, elegantem Abdeckgitter, Frontfläche und Seitenverkleidung doppelseitig verzinkt;

Ausführung als Typen 20, 21, 22 oder 33 mit zwei oder drei wasserführenden Platten mit einer, zwei oder drei Lagen Konvektionsblech, Heizkörper ohne Laschen, montagefertig inklusive Befestigung, Schrauben und Dübel zur unsichtbaren Montage;

Lieferung in Standardfarbe RAL 9016 mit hoch korrosionsbeständiger elektrophoretischer Grundierung und Pulver-Einbrennlackierung, Beschichtung entsprechend DIN 55900;

mit integrierter Ventilgarnitur und Anschluss 2 x G 1/2“ AG (Anschlussmaß 50 mm) unten rechts für Vorlauf- und Rücklaufanschluss an die Warmwasserheizungsanlage und zwei Anschlüssen G 1/2“ IG seitlich links, unterer seitlicher Anschluss links durch Seitenverkleidung verdeckt;

Einbauventil mit variabler kv-Wertvoreinstellung von 0,047 bis 0,7m³/h (Werkseinstellung: kv = 0,7 m³/h), zum Anschluss von Thermostatköpfen mit Anschluss M 30 x 1,5 mm; Lieferung inklusive Blind- und Entlüftungsstopfen;

Heizkörperleistung gemessen und registriert nach DIN EN 442

Heizkörper im stabilen Karton mit Eckenschutz verpackt und in Folie eingeschweißt

Liefernachweis: PG Germany GmbH ∙ Lierestraße 68 · 38690 Goslar
Telefon (0 53 24) 8 08-0 · Telefax (0 53 24) 8 08-999

Stück Typ: 20, Designheizkörper Faro H - liefern
Bauhöhe: ……mm; Baulänge: ……mm - montieren

Stück Typ: 21, Designheizkörper Faro H - liefern
Bauhöhe: ……mm; Baulänge: ……mm - montieren

Stück Typ: 22, Designheizkörper Faro H - liefern
Bauhöhe: ……mm; Baulänge: ……mm - montieren

Stück Typ: 33, Designheizkörper Faro H - liefern
Bauhöhe: ……mm; Baulänge: ……mm - montieren

Für Purmo Heizkörper wird für einen Zeitraum von 10 Jahren* ab Kaufdatum eine Garantie auf alle Herstellungsfehler gewährt, wenn sie unter normalen Bedingungen und als geschlossene warmwasserbasierte Heizsysteme verwendet werden. Die Garantie gilt nicht für Defekte, die durch Installations- oder Handhabungsfehler, unsachgemäßen Gebrauch oder externe Faktoren wie Wasserqualität oder sauerstoffdurchlässige Rohre verursacht wurden.

Für Fußbodenheizungsprodukte und Rohrleitungselemente wird bei fachgerechter Verarbeitung und Betrieb eine Garantie von 10 Jahren für alle Flächenheizungs-Komponenten (außer elektrischen und elektronischen Komponenten) gewährt. Für das PexPenta Heizrohr erhalten Sie eine Garantie von 30 Jahren und für alle elektrischen und elektronischen Komponenten von 2 Jahren.

* 6 Jahre für verzinkte Heizkörper und 2 Jahre für alle elektronischen und elektrischen Komponenten und Ersatzteile, die separat verkauft werden (Seitenabdeckungen, obere Gitter, Kunststoffklammern, Stopfen, Entlüftungsstopfen, Befestigungsteile).

10 year warranty
