Squasy

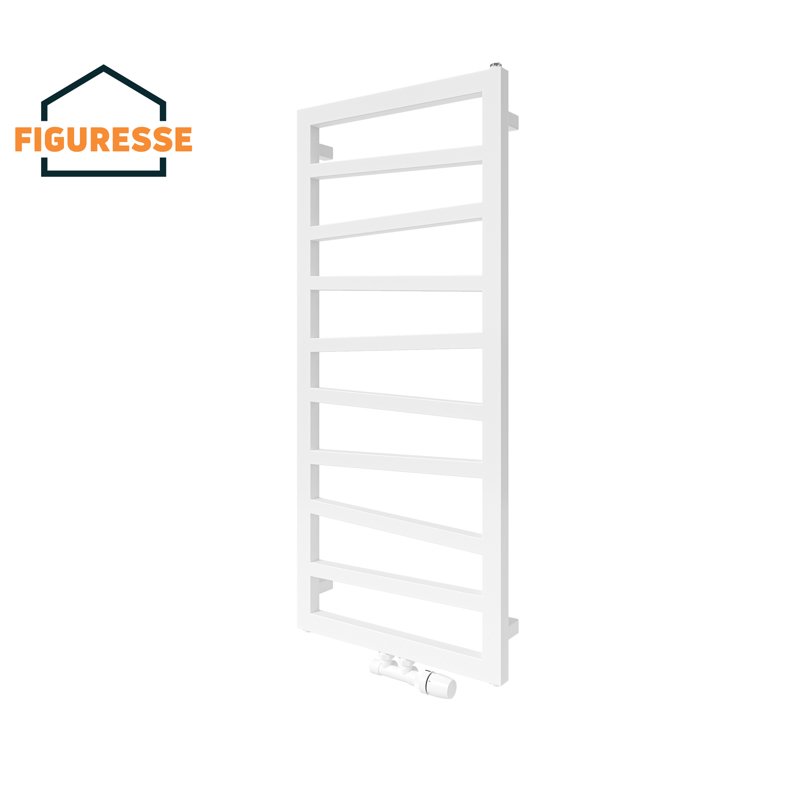

Die quadratischen Heizrohre, die asymmetrisch in einem Rahmen arrangiert sind, machen diesen Badheizkörper zu einem besonderen Blickfang. Durch seine Zick-Zack-Form fällt er aus der Norm und bringt Leben in jeden Raum.
| Technische Daten | |
| Max. Betriebstemperatur [°C] | 95 |
| Zulassungen | EN442 |
| Anschlüsse | 4 x G 1/2 |
| Betriebsdruck [bar] | PN8 |
| Material | Stahl-Profil |
| Standardfarbe | Weiß RAL 9016 |
| Höhen [mm] | 1120; 1360; 1840 |
| Längen [mm] | 500; 600 |
Anschlusszeichnung
Mittenanschluss ETIM MO
Lieferung montagefertig inklusive Befestigung (AK 3 gem. VDI 6036) in Farbe des Heizkörpers, inklusive Design-Blind- und -Entlüftungsstopfen.
Design-Badheizkörper Squasy
Multifunktionaler Design-Heizkörper mit quadratischen Heizrohren 30 x 30 mm und Sammelrohren 40 x 30 mm; die Schweißnähte zwischen den Heiz- und Sammelrohren sind vollständig poliert und bilden einen nahtlosen Übergang
fertiglackiert in Standardfarbe RAL 9016 als Pulver-Einbrennlackierung, Beschichtung entsprechend DIN 55900
montagefertig inklusive Befestigung (AK 3 gem. VDI 6036) in Farbe des Heizkörpers, inklusive Design-Blind- und -Entlüftungsstopfen
Mittenanschluss 2 x G 1/2“ IG (Nabenabstand 50 mm), 2 x G 1/2“ IG seitlich unten und 1 x G 1/2“ IG oben für Vorlauf- und Rücklaufanschluss an die Warmwasserheizungsanlage
Heizkörperleistung gemessen nach DIN EN 442
Konstruktion entsprechend den Anforderungen der Arbeitssicherheit gemäß den Richtlinien der gesetzlichen Unfallversicherer (GUV)
Der Heizkörper ist einzeln in einem Karton mit Schutzecken verpackt, der gesamte Karton ist in Schrumpffolie eingeschweißt.
Liefernachweis: PG Germany GmbH ∙ Lierestraße 68 · 38690 Goslar
Telefon (0 53 24) 8 08-0 · Telefax (0 53 24) 8 08-999
Stück Design-Badheizkörper Squasy …………liefern
Bauhöhe: ……mm; Baulänge: ……mm ………montieren
Für Purmo Heizkörper wird für einen Zeitraum von 5 Jahren* ab Kaufdatum eine Garantie auf alle Herstellungsfehler gewährt, wenn sie unter normalen Bedingungen und als geschlossene warmwasserbasierte Heizsysteme verwendet werden. Die Garantie gilt nicht für Defekte, die durch Installations- oder Handhabungsfehler, unsachgemäßen Gebrauch oder externe Faktoren wie Wasserqualität oder sauerstoffdurchlässige Rohre verursacht wurden.
*2 Jahre für alle elektronischen und elektrischen Komponenten und Ersatzteile, die separat verkauft werden (Seitenabdeckungen, obere Gitter, Kunststoffklammern, Stopfen, Entlüftungsstopfen, Befestigungsteile).
