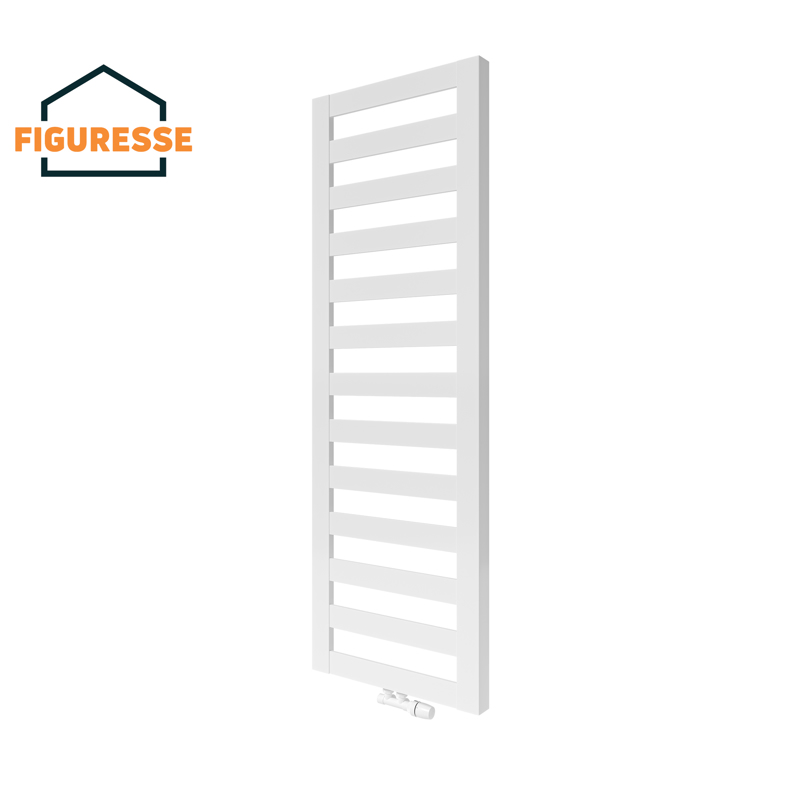

Rasp
Mit seiner flachen Form und geringen Bautiefe fügt sich dieser Design-Badheizkörper optimal an die Wand. Er wird zu einem Teil der Einrichtung und hebt das Interieur auf ein neues Niveau. Mit dem Aufbau in 90°-Winkeln und den schlanken Rechtecken bietet der Rasp ausreichend Platz für das Trocknen von Handtüchern.
| Technische Daten | |
| Max. Betriebstemperatur [°C] | 110 |
| Zulassungen | EN442 |
| Anschlüsse | 6 x G 1/2 |
| Betriebsdruck [bar] | PN5 |
| Material | Stahl-Profil |
| Standardfarbe | Weiß RAL 9016 |
| Höhen [mm] | 1222; 1510; 1800 |
| Längen [mm] | 600; 700 |
Mittenanschluss ETIM MO
Anschlusszeichnung
Lieferung montagefertig inklusive Befestigung (AK 3 gem. VDI 6036) in Farbe des Heizkörpers, inklusive Design-Blind- und -Entlüftungsstopfen
Design-Badheizkörper Rasp
Design-Badheizkörper Rasp mit Flachrohren 70 x 11 mm und D-Profil-Sammelrohren 40 x 30 mm in Rohr-auf-Rohr-Ausführung.
fertiglackiert in Standardfarbe RAL 9016 als Pulver-Einbrennlackierung, Beschichtung entsprechend DIN 55900
montagefertig inklusive Befestigung (AK 3 gem. VDI 6036) in Farbe des Heizkörpers, inklusive Design-Blind- und -Entlüftungsstopfen
Mittenanschluss 2 x G 1/2“ IG (Nabenabstand 50 mm); 2 x G 1/2“ IG unten und 2 x G 1/2“ IG oben in den Sammelrohren für Vorlauf- und Rücklaufanschluss an die Warmwasserheizungsanlage, optional rechts oder links
Heizkörperleistung gemessen nach DIN EN 442
Konstruktion entsprechend den Anforderungen der Arbeitssicherheit gemäß den Richtlinien der gesetzlichen Unfallversicherer (GUV)
Der Heizkörper ist einzeln in einem Karton mit Schutzecken verpackt, der gesamte Karton ist in Schrumpffolie eingeschweißt.
Liefernachweis: PG Germany GmbH ∙ Lierestraße 68 · 38690 Goslar
Telefon (0 53 24) 8 08-0 · Telefax (0 53 24) 8 08-999
Stück Design-Badheizkörper Rasp…………liefern
Bauhöhe: ……mm; Baulänge: ……mm ………montieren
Für Purmo Heizkörper wird für einen Zeitraum von 5 Jahren* ab Kaufdatum eine Garantie auf alle Herstellungsfehler gewährt, wenn sie unter normalen Bedingungen und als geschlossene warmwasserbasierte Heizsysteme verwendet werden. Die Garantie gilt nicht für Defekte, die durch Installations- oder Handhabungsfehler, unsachgemäßen Gebrauch oder externe Faktoren wie Wasserqualität oder sauerstoffdurchlässige Rohre verursacht wurden.
*2 Jahre für alle elektronischen und elektrischen Komponenten und Ersatzteile, die separat verkauft werden (Seitenabdeckungen, obere Gitter, Kunststoffklammern, Stopfen, Entlüftungsstopfen, Befestigungsteile).
