Gate

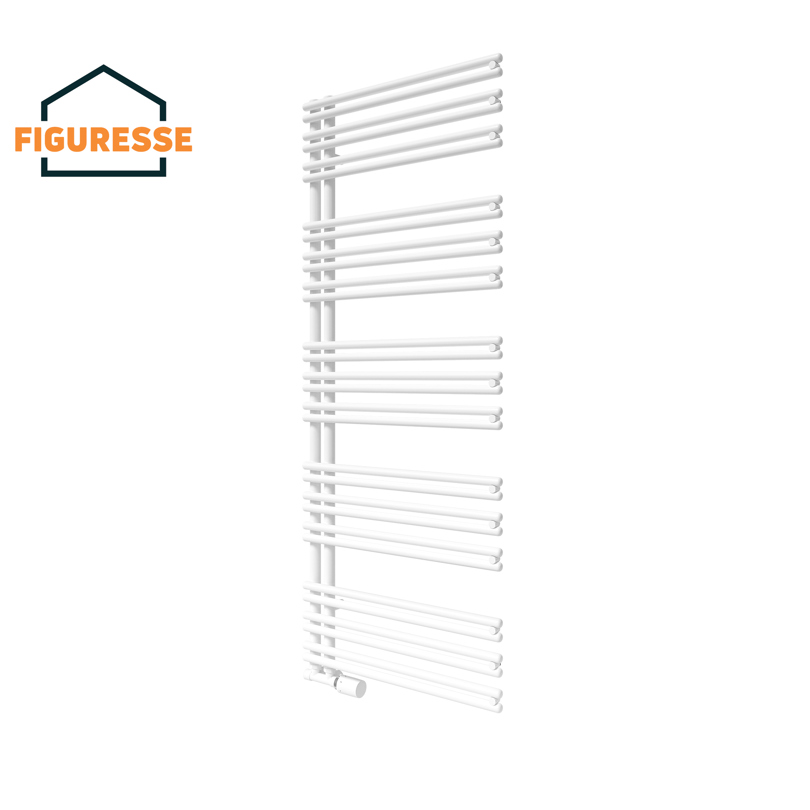

Der Figuresse Design-Badheizkörper Gate, welcher mit runden Heizelementen ausgestattet ist, die in Gruppen angeordnet und an einem doppelten Sammelrohr montiert sind, erwecken den Eindruck eines Tores. Mit seinen runden Formen ist der Gate ein angenehmer Begleiter für natürliche Trends im Bad. Der Heizkörper bietet genügend Platz für mehrere Badetücher und ist auch in elektrischer Ausführung erhältlich.
| Technische Daten | |
| Max. Betriebstemperatur [°C] | 110 |
| Zulassungen | EN442 |
| Anschlüsse | 4 x G 1/2 |
| Betriebsdruck [bar] | PN10 |
| Material | Stahl-Profil |
| Standardfarbe | Weiß RAL 9016 |
| Höhen [mm] | 1194; 1514; 1834 |
| Längen [mm] | 500; 600 |
Mittenanschluss ETIM MO
Anschlusszeichnung
Lieferung montagefertig inklusive Befestigung (AK 3 gem. VDI 6036) in Farbe des Heizkörpers, inklusive Design-Blind- und -Entlüftungsstopfen.
Design-Badheizkörper Gate
Design-Badheizkörper Gate mit aufgesetzten, waagerechten, geraden Präzisionsstahlrohren Ø 22 mm und senkrechten Sammelrohren Ø 30 mm
fertiglackiert in Standardfarbe RAL 9016 als Pulver-Einbrennlackierung, Beschichtung entsprechend DIN 55900
montagefertig inklusive Befestigung (AK 3 gem. VDI 6036) in Farbe des Heizkörpers, inklusive Design-Blind- und -Entlüftungsstopfen
seitlicher Anschluss 2 x G 1/2“ IG unten und 2 x G 1/2“ IG oben in den senkrechten Sammelrohren für Vorlauf- und Rücklaufanschluss (Nabenabstand 50 mm) an die Warmwasserheizungsanlage, optional rechts oder links
Heizkörperleistung gemessen nach DIN EN 442
Konstruktion entsprechend den Anforderungen der Arbeitssicherheit gemäß den Richtlinien der gesetzlichen Unfallversicherer (GUV)
Der Heizkörper ist einzeln in einem Karton mit Schutzecken verpackt, der gesamte Karton ist in Schrumpffolie eingeschweißt.
Liefernachweis: PG Germany GmbH ∙ Lierestraße 68 · 38690 Goslar
Telefon (0 53 24) 8 08-0 · Telefax (0 53 24) 8 08-999
Stück Design-Badheizkörper Gate …………liefern
Bauhöhe: ……mm; Baulänge: ……mm ………montieren
Für Purmo Heizkörper wird für einen Zeitraum von 5 Jahren* ab Kaufdatum eine Garantie auf alle Herstellungsfehler gewährt, wenn sie unter normalen Bedingungen und als geschlossene warmwasserbasierte Heizsysteme verwendet werden. Die Garantie gilt nicht für Defekte, die durch Installations- oder Handhabungsfehler, unsachgemäßen Gebrauch oder externe Faktoren wie Wasserqualität oder sauerstoffdurchlässige Rohre verursacht wurden.
*2 Jahre für alle elektronischen und elektrischen Komponenten und Ersatzteile, die separat verkauft werden (Seitenabdeckungen, obere Gitter, Kunststoffklammern, Stopfen, Entlüftungsstopfen, Befestigungsteile).
