Elato
Handtuchheizkörper

Elato

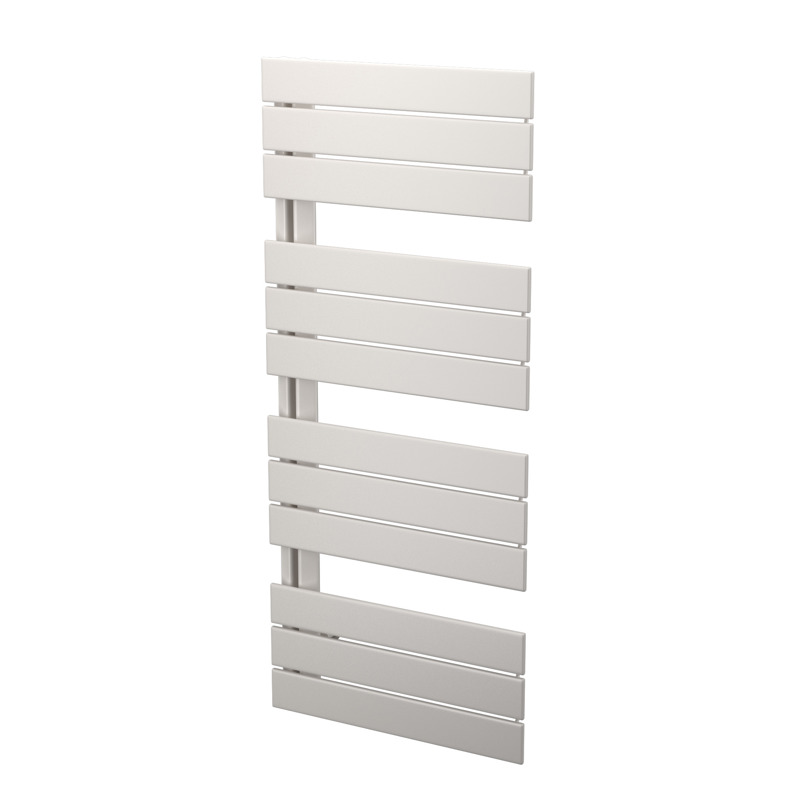

Der Badheizkörper Elato besticht vor allem durch seine offene Formgebung. Die in Gruppen übereinander angeordneten Profile und die seitlich verlaufenden, senkrechten Sammelrohre geben diesem Heizkörper ein unverwechselbares Aussehen. Der Elato wird als Badheizkörper zum Blickfang in Ihrem stilvoll gestalteten Badezimmer. Das seitlich offene Design lädt Ihre Badtextilien geradezu zum Kuscheln ein – hängen Sie sie einfach großzügig darüber. Der Elato eignet sich insbesondere auch als Heizkörper für barrierefrei gestaltete Bäder. Die zu einer Seite offenen, großzügigen Öffnungen in verschiedenen Höhen erlauben es, Handtücher mit einer Hand einfach über zu hängen.

Technische Daten
Max. Betriebstemperatur [°C] 110
Anschlüsse 2 x G 1/2
Betriebsdruck [bar] PN4
Material Stahl-Profil
Standardfarbe Weiß RAL 9016
Typ -; ELA
Höhen [mm] 830; 1130; 1430; 1730
Längen [mm] 450; 550; 600; 800

ETIM 11 LR Anschlusszeichnung

ETIM 11 LR Vertical connection

ETIM 88 RL Anschlusszeichnung

ETIM 88 RL Vertical connection

Lieferung montagefertig inklusive Befestigung für verdeckte Montage (AK 2-3 gem. VDI 6036)sowie Blind- und Entlüftungsstopfen.

Badheizkörper Elato

Badheizkörper Elato mit aufgesetzten, waagerecht geraden, in Dreiergruppen angeordneten Flachrohren 70 x 11 x 1,5 mm und senkrechten, seitlich angeordneten triangularen Sammelrohren

Lieferung in Standardfarbe RAL 9016 als Pulver-Einbrennlackierung, Beschichtung entsprechend DIN 55900

montagefertig inklusive Befestigung für verdeckte Montage seitlicher Anschluss 2 x G 1/2“ IG, jeweils oben und unten, für Vorlauf- und Rücklaufanschluss (Nabenabstand 50 mm) an die Warmwasserheizungsanlage, optional rechts oder links, in den senkrechten Sammelrohren, Lieferung inklusive Blind- und Entlüftungsstopfen

Heizkörperleistung gemessen nach DIN EN 442

Konstruktion entsprechend den Anforderungen der Arbeitssicherheit gemäß den Richtlinien der gesetzlichen Unfallversicherer (GUV)

Heizkörper mit Sichtflächen- und Kantenschutz in Folie eingeschweißt und in Karton verpackt

Liefernachweis: PG Germany GmbH ∙ Lierestraße 68 · 38690 Goslar
Telefon (0 53 24) 8 08-0 · Telefax (0 53 24) 8 08-999

Stück Bad- und Designheizkörper Elato - liefern
Bauhöhe: ……mm; Baulänge: ……mm - montieren

Für Purmo Heizkörper wird für einen Zeitraum von 10 Jahren* ab Kaufdatum eine Garantie auf alle Herstellungsfehler gewährt, wenn sie unter normalen Bedingungen und als geschlossene warmwasserbasierte Heizsysteme verwendet werden. Die Garantie gilt nicht für Defekte, die durch Installations- oder Handhabungsfehler, unsachgemäßen Gebrauch oder externe Faktoren wie Wasserqualität oder sauerstoffdurchlässige Rohre verursacht wurden.

Für Fußbodenheizungsprodukte und Rohrleitungselemente wird bei fachgerechter Verarbeitung und Betrieb eine Garantie von 10 Jahren für alle Flächenheizungs-Komponenten (außer elektrischen und elektronischen Komponenten) gewährt. Für das PexPenta Heizrohr erhalten Sie eine Garantie von 30 Jahren und für alle elektrischen und elektronischen Komponenten von 2 Jahren.

* 6 Jahre für verzinkte Heizkörper und 2 Jahre für alle elektronischen und elektrischen Komponenten und Ersatzteile, die separat verkauft werden (Seitenabdeckungen, obere Gitter, Kunststoffklammern, Stopfen, Entlüftungsstopfen, Befestigungsteile).

10 year warranty

CE Konformitätserklärung

CE-mark
