Heizkreisverteiler

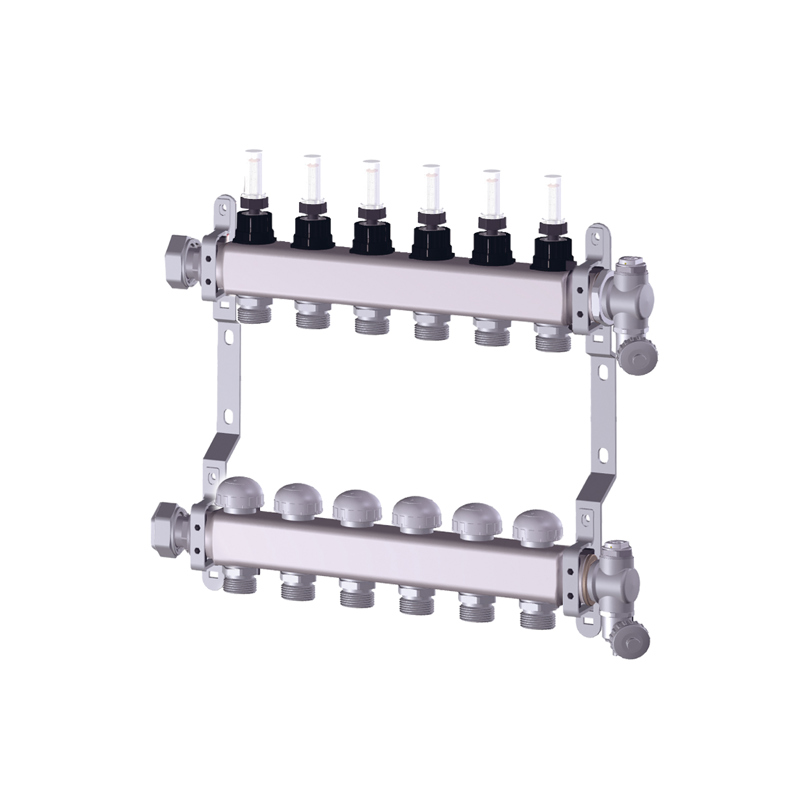

Objekt line Heizkreisverteiler
Der Objektverteiler zeichnet sich besonders durch die neu konzipierten Durchflussmengenmesser auf dem Vorlaufbalken aus. Beim hydraulischen Abgleich werden die gewünschten Wassermassenströme entsprechend der Berechnung exakt am Durchflussmengenmesser eingestellt.
| Technische Daten | |
| Material | Edelstahl |
| Typ | Manifold |
| Höhen [mm] | 300 |
| Längen [mm] | 180; 230; 280; 330; 380; 430; 480; 530; 580; 630; 680 |
| Unterlage | Kategorie |
|---|---|
| Technik Flächenheizung 1-2023 | Technische Unterlagen |
| Montageanleitung Heizkreisverteiler Objektline | Montageanleitung |
Objekt line Heizkreisverteiler
Der Objekt line Heizkreisverteiler richtet sich an Kunden, denen ein günstiger Preis wichtiger ist als die Montage- und Ausstattungsvorteile. Bei dieser Verteilerserie wurde z.B. auf die Vormontage der Verteilerbalken auf den Konsolen oder der 1“ Verteileranschlüsse verzichtet. Ferner hat der Objekt line Verteiler nur manuelle anstatt automatischer Entlüfter. Das alles ermöglicht kompaktere Kartonverpackungen, was Platz im Lager spart.
Ausführung:
- Vor- und Rücklauf Verteilerbalken, Stahlkonsolen nicht vormontiert
- Anschluss 1“ Überwurf, flachdichtend (Beipack)
- Endstück 1“ mit manueller Entlüftung und KFE- Hahn, (Beipack)
- Durchflussmengenmesser 0-4 l/min schwarz
