Vertikale designradiatorer

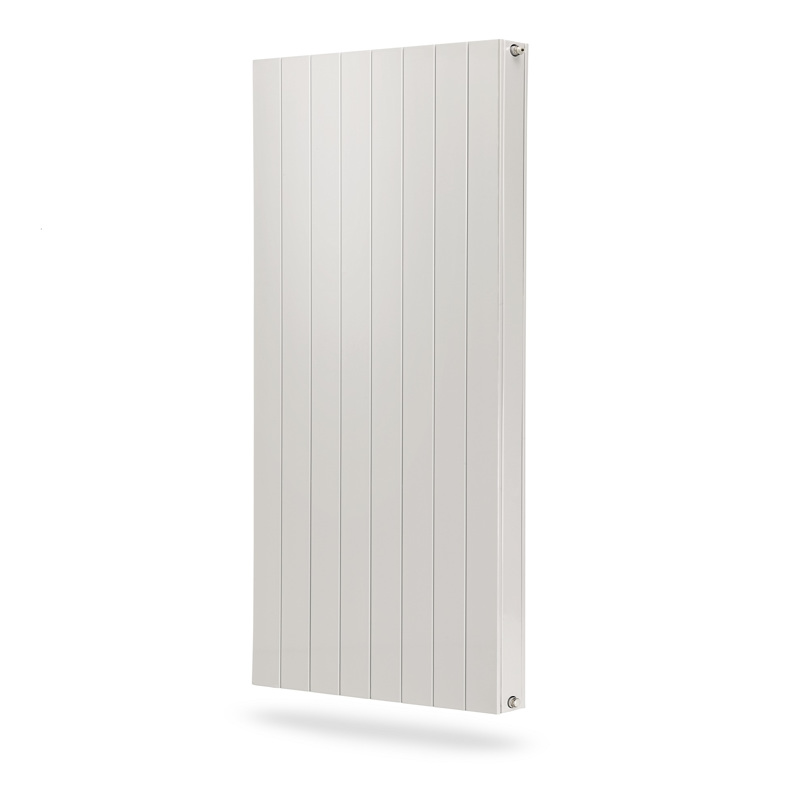

Narbonne V

Narbonne V består af flere sammenkoblede profilerede stålvarmeelementer med rektangulært tværsnit. Hver konvektor er udstyret med 4 tilslutninger, hver med indvendig gevind G ½", som muliggør sidetilslutning, fra både venstre og højre side. Narbonne V er en design radiator som passer perfekt til indretninger af højere standard. Den er specielt designet til offentlige steder som kontorer. Narbonne V er udstyret med 2 sidepaneler, men ingen toprist. Blindprop og luftskrue medleveres. Standardfarve: RAL 9016, andre RAL farver leveres på forespørgsel. Garantiperioden er 10 år.

Tekniske specifikationer
Maks. driftstemperatur °C 110
Standard EN442
Tilslutningsdimension 2 x G 1/2
Maks. driftstryk PN5
Materiale Stålprofil
Standard farve Hvid RAL 9016
Tilslutninger (ETIM) 67
Typer 10; 11; 20; 21
Højder [mm] 1200; 1400; 1600; 1800; 2000; 2200
Bredder [mm] 142; 214; 286; 358; 430; 502; 574; 646; 718; 790; 862; 934; 1006; 1078; 1150; 1222; 1294; 1366; 1438; 1510

Sidetilslutning ETIM 32. Sidetilslutning kræver brug af en ekstern kobling eller ventil. Ved sidetilslutning skal anboringerne i bunden afspærres.

ETIM 32 Horizontal connection

Diagonal forbindelse ETIM 37. Diagonal forbindelse kræver brug af en ekstern ventil.

ETIM 37 Horizontal connection

Diagonal forbindelse ETIM 62. Diagonal forbindelse kræver brug af en ekstern ventil.

Hor-connection-ETIM-62-1219.svg

Sidetilslutning ETIM 67. Sidetilslutning kræver brug af en ekstern kobling eller ventil. Ved sidetilslutning skal anboringerne i bunden afspærres.

ETIM 67 Horizontal connection

ETIM 72 Vandret forbindelse

ETIM 72 Horizontal connection

ETIM 27 Vandret forbindelse

ETIM 27 Horizontal connection

Purmo Group Denmark ApS yder 10 års garanti fra leveringsdagen. Garantien dækker materiale- og fabrikationsfejl. Skal radiatoren udskiftes, leverer vi uden beregning for kunden et tilsvarende produkt eller et produkt, med tilsvarende tekniske egenskaber. Garantien dækker ikke skader, opstået på grund af ukorrekt opbevaring og behandling under transporten, på arbejdspladsen eller på installationsstedet. Læs mere under Garantibetingelser.

10 year warranty

CE-mark

CE-mark
Downloads
DokumentKategori
Narbonne teknisk katalog DK Katalog
Datablad Teknisk datablad
