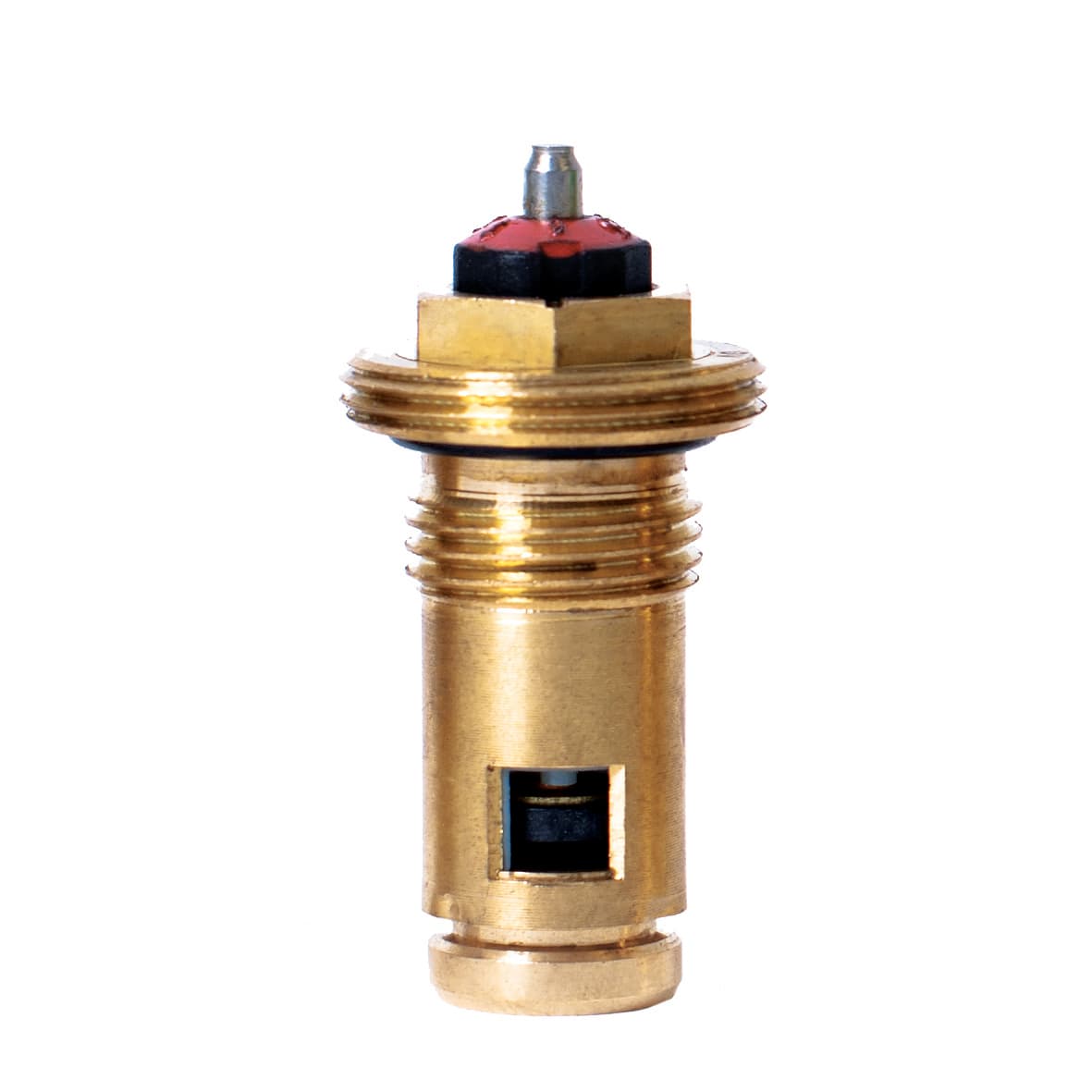

Ventilindsats M30 konus
Dynamisk ventilindsats.
- Automatisk regulering
- Bredt reguleringsområde
- M30-tilslutning
- Kan justeres under drift
- Nem vedligeholdelse
Produktbeskrivelse
Ventilindsats M30 konus er en trykuafhængig dynamisk ventilindsats, som automatisk begrænser volumenstrømmen til den indstillede værdi.
Den er velegnet til vandbårne varme- og kølesystemer, hvor et stabilt og forudsigeligt flow ønskes uafhængigt af trykvariationer.
Flowområdet kan justeres mellem 0,5 og 5 l/min, og justeringen kan foretages under drift.
Ventilindsatsen fungerer inden for et differenstryksområde på 10-150 kPa, med et maksimalt driftstryk på 6 bar og et temperaturområde på +2 til +70 °C. Tilslutningen er M30 × 1,5 og kompatibel med mange almindelige termostater og aktuatorer.
Identifikation i eksisterende installationer: den dynamiske ventilindsats kan normalt genkendes på forindstillingsmekanismen og M30 × 1,5-tilslutningen ved af
Tekniske specifikationer
| ETIM Class | EC010002 - Indsats til radiatorventil |
|---|---|
| Materiale | Messing |
| Drift | Termostatisk |
| Størrelse på radiatorforbindelse | 1/2 tomme |
| Indsæt længde [mm] | 49 |
| Termostatisk justeringselement forbindelse | Udvendig gevind |
| Størrelse på tilslutningselement til termostatisk justering | M30 x 1.5 |
| Kontinuerligt variabel | Ja |
| Antal forudindstillede værdier/niveauer | 6 |
| Kv værdi [m³/h] | 0.05 - 1.5 |
| Kvs værdi [m³/h] | 1.5 |
| Mellemlufttemperatur [°C] | 0 - 90 |
| Maks. driftstryk [bar] | 10 - 13 |
| Vægt [kg] | 0.055 |
Varer
| Varenummer | Varebeskrivelse | Vægt [kg] | CO2/Kg ækvivalent pr. kg materiale |
|---|---|---|---|
| AZ02VEM30KON0000 | Purmo ventilindsats M30 til Purmo Kon. | - | - |
| 328797230 | Ventilpatron 070 rød | 0.055 | - |
