Delta radiatorer kan leveres buede og vinklede. Ved bestilling vedlægges nøjagtige måloplysninger. Mål, vinkler m.m.

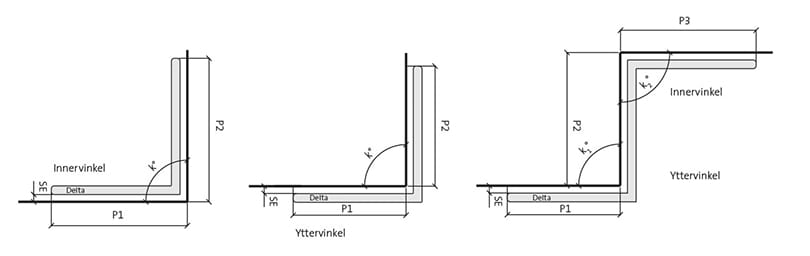

Vinklede radiatorer


Vinklade radiatorer

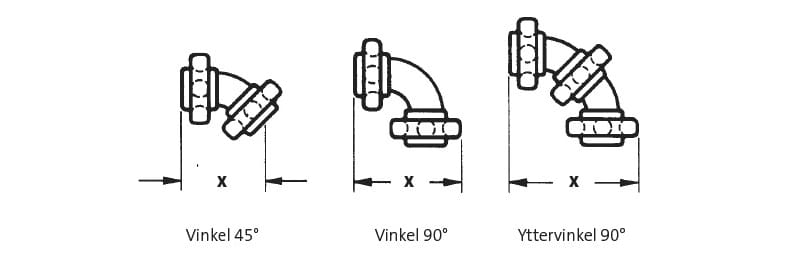

De indre og ydre hjørner opbygges ved hjælp af fittings. I tabellen nedenfor ses mål på udvalg af fittings. Andre findes.

vinkel - svängda radiatorer



Max X mm DL 2 DL 3 DL 4 DL 5 DL 6
Vinkel 45° 110 120 133 148 163
Vinkel 90° 135 154 190 227 266
Ydervinkel 90° 153 184 222 262 302



Buede radiatorer

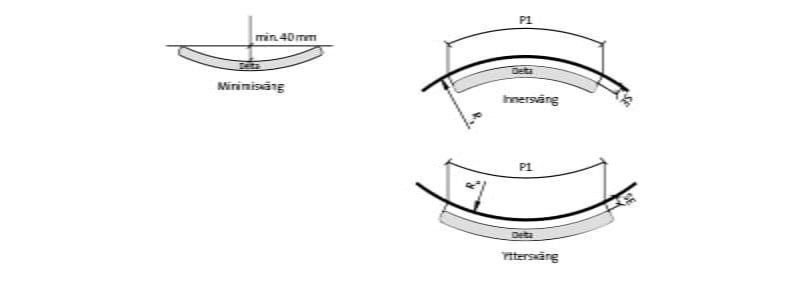

Installationsväggens minimiradie på böjda Delta radiatorer

Væggens minimumsradius

Afrundede radiatorer foran høje vinduer

Ved planlægning og bestilling af afrundede Delta-radiatorer er det vigtigt at have pålidelige måltegninger til rådighed. Radiatorernes ønskede mål, væggens mål, vægafstanden og vinklens gradtal bør nøjagtigt fremgå ved bestilling. Deltas konstruktion og fremstillingstolerancer sætter visse begrænsninger ved fremstillingen af svungne og vinklede radiatorer. Vi anbefaler derfor altid kontakt til PURMO før bestilling.

Kontakt Purmo

rundade Delta radiatorer

 Afrundede radiatorer fra Purmo foran store vinduespartier i Munknäs grundskole i det sydlige Finland
