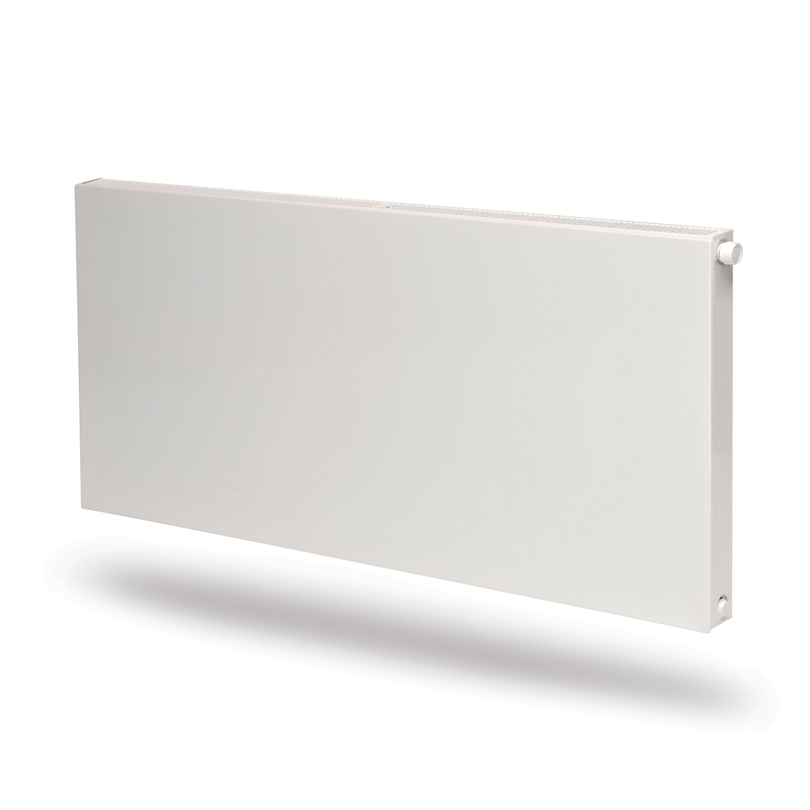

Plan Ventil Compact
Plan Ventil Compact er en traditionel panelradiator med flad forside til lukkede, vandbaserede varmesystemer. Dens integrerede ventilmontering og flade profil giver en attraktiv og nem installation. Hvid RAL 9016 finish.
| Tekniske specifikationer | |
| Maks. driftstemperatur | 110 |
| Standard | EN442; EN10130 |
| Tilslutningsdimension | 2 x G 1/2 |
| Maks. driftstryk | PN10 |
| Materiale | Koldvalset stål |
| Standard farve | Hvid RAL 9016 |
| Tilslutninger (ETIM) | 32,37,62,67,88,11 |
Plan Ventil Compact
Plan Ventil Compact er en traditionel panelradiator med flad forside til lukkede, vandbaserede varmesystemer. Plan Ventil Compact er en radiator af høj kvalitet med en særdeles raffineret finish. Radiatoren leveres med færdigmonterede sidepaneler og toprist og har et fladt frontpanel. Den integrerede ventilmontering giver en attraktiv og nem installation. Plan Ventil Compact er designet til optimal varmeafgivelse i henhold til standarden EN442-1, og alle modeller er CE-mærket. Hvid RAL 9016 finish.
| Tekniske specifikationer | |
| Maks. driftstemperatur | 110 |
| Standard | EN442; EN10130 |
| Tilslutningsdimension | 2 x G 1/2 |
| Maks. driftstryk | PN10 |
| Materiale | Koldvalset stål |
| Standard farve | Hvid RAL 9016 |
| Tilslutninger (ETIM) | 32,37,62,67,88,11 |
ETIM 88 LR Vandret forbindelse. Bundforbindelse via integreret ventilsystem kræver brug af en ventilindsats. Ikke anvendte anboringer afspærres.
Anboring nedefra ETIM 11, ind-højre-ud-venstre.
Sidetilslutning ETIM 32. Sidetilslutning kræver brug af en ekstern kobling eller ventil. Ved sidetilslutning skal anboringerne i bunden afspærres.
Sidetilslutning ETIM 67. Sidetilslutning kræver brug af en ekstern kobling eller ventil. Ved sidetilslutning skal anboringerne i bunden afspærres.
Diagonal forbindelse ETIM 37. Diagonal forbindelse kræver brug af en ekstern ventil.
Diagonal forbindelse ETIM 62. Diagonal forbindelse kræver brug af en ekstern ventil.
ETIM 37 Seriel vandret forbindelse
ETIM 62 Seriel vandret forbindelse
Purmo Group Denmark ApS yder 10 års garanti fra leveringsdagen. Garantien dækker materiale- og fabrikationsfejl. Skal radiatoren udskiftes, leverer vi uden beregning for kunden et tilsvarende produkt eller et produkt, med tilsvarende tekniske egenskaber. Garantien dækker ikke skader, opstået på grund af ukorrekt opbevaring og behandling under transporten, på arbejdspladsen eller på installationsstedet. Læs mere under Garantibetingelser.
CE-mark
| Dokument | Kategori |
|---|---|
| Varmeoutput xls-fil til Plan Ventil Compact og Ramo Ventil Compact | Varmeydelse |
Plan Ventil Compact, set forfra til venstre
Plan Ventil Compact, set forfra til højre
Plan Ventil Compact og Ramo Ventil Compact typer 20-22, set fra siden
Plan Ventil Compact og Ramo Ventil Compact type 11, set fra siden
Plan Ventil Compact og Ramo Ventil Compact, type 30-33, set fra siden
Plan Ventil Compact og Ramo Ventil Compact, type 21s, set fra siden
Plan Ventil Compact og Ramo Ventil Compact type 11 til venstre, set ovenfra
Plan Ventil Compact og Ramo Ventil Compact, type 11 til højre, ovenfra
Plan Ventil Compact og Ramo Ventil Compact, type 21s til venstre, set ovenfra
Plan Ventil Compact og Ramo Ventil Compact, type 21s til højre, set ovenfra
Plan Ventil Compact og Ramo Ventil Compact, type 22 til venstre, set ovenfra
Plan Ventil Compact og Ramo Ventil Compact, type 22 til højre, set ovenfra
Plan Ventil Compact og Ramo Ventil Compact, type 30 til venstre, set ovenfra
Plan Ventil Compact og Ramo Ventil Compact, type 33 til venstre, set ovenfra
Plan Ventil Compact og Ramo Ventil Compact, type 33 til højre, set ovenfra
Ventil Compact, type 11, set bagfra
