Plan Compact
Plan Compact er en traditionel panelradiator til lukkede, vandbaserede varmesystemer med et neutralt design og fladt frontpanel. En ægte kvalitetsradiator med en meget raffineret finish. Plan Compact er designet til optimal varmefordeling og leveres med monterede sidepaneler og toprist med børnesikker fastgørelse. Hvid RAL 9016 finish.
| Tekniske specifikationer | |
| Maks. driftstemperatur | 110 |
| Standard | EN442; EN10130 |
| Tilslutningsdimension | 4 x G 1/2 |
| Maks. driftstryk | PN10 |
| Materiale | Koldvalset stål |
| Standard farve | Hvid RAL 9016 |
| Tilslutninger (ETIM) | 32,37,62,67 |
Plan Compact
Plan Compact er en traditionel panelradiator til lukkede, vandbaserede varmesystemer med et neutralt design og fladt frontpanel. En ægte kvalitetsradiator med en meget raffineret finish. Plan Ventil Compact er designet til optimal varmeafgivelse i henhold til standarden EN442-1, og alle modeller er CE-mærket. Plan Compact leveres med monterede sidepaneler og toprist med børnesikker fastgørelse. Beslag, riste, sidepaneler og udluftningsskrue medfølger. Hvid RAL 9016 finish.
| Tekniske specifikationer | |
| Maks. driftstemperatur | 110 |
| Standard | EN442; EN10130 |
| Tilslutningsdimension | 4 x G 1/2 |
| Maks. driftstryk | PN10 |
| Materiale | Koldvalset stål |
| Standard farve | Hvid RAL 9016 |
| Tilslutninger (ETIM) | 32,37,62,67 |
Sidetilslutning ETIM 32. Sidetilslutning kræver brug af en ekstern kobling eller ventil. Ved sidetilslutning skal anboringerne i bunden afspærres.
Sidetilslutning ETIM 67. Sidetilslutning kræver brug af en ekstern kobling eller ventil. Ved sidetilslutning skal anboringerne i bunden afspærres.
Diagonal forbindelse ETIM 37. Diagonal forbindelse kræver brug af en ekstern ventil.
Diagonal forbindelse ETIM 62. Diagonal forbindelse kræver brug af en ekstern ventil.
Purmo Group Denmark ApS yder 10 års garanti fra leveringsdagen. Garantien dækker materiale- og fabrikationsfejl. Skal radiatoren udskiftes, leverer vi uden beregning for kunden et tilsvarende produkt eller et produkt, med tilsvarende tekniske egenskaber. Garantien dækker ikke skader, opstået på grund af ukorrekt opbevaring og behandling under transporten, på arbejdspladsen eller på installationsstedet. Læs mere under Garantibetingelser.
| Dokument | Kategori |
|---|---|
| Effektberegning i xls-format til panelradiator Plan Compact | Varmeydelse |

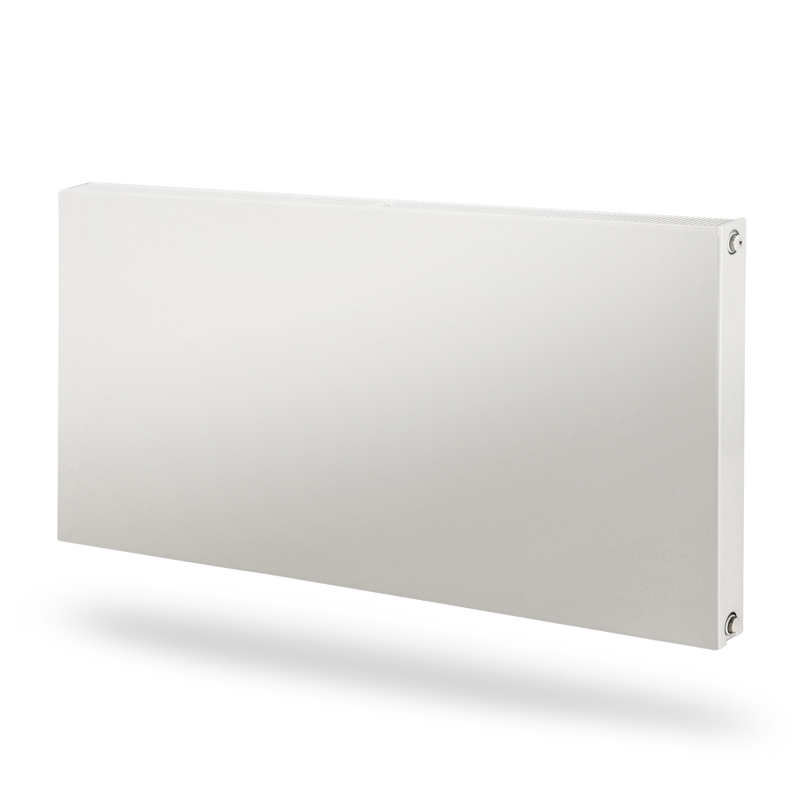

Plan Compact forfra
Plan Compact, Ramo Compact type 11, set fra siden med Quick vægbeslag
Plan Compact, type 11, set fra siden med Monclac vægbeslag
Plan Compact, type 21, set fra siden med Monclac vægbeslag
Plan Compact, Ramo Compact type 21s, set fra siden med Quick vægbeslag
Plan Compact, type 22, set fra siden med Monclac vægbeslag
Plan Compact, Ramo Compact type 22, set fra siden med Quick vægbeslag.
Plan Compact, Ramo Compact type33, SV Quick
Plan Compact, type 33. set fra siden med Monclac vægbeslag
Plan Compact, Ramo Compact type 11, ovenfra
Plan Compact, Ramo Compact type 21s, set ovenfra
Plan Compact, Ramo Compact type 22, ovenfra
Plan Compact, Ramo Compact type 33, ovenfra
Compact, set bagfra
