Panelradiatorer - PURMO Plan Ventil Compact M

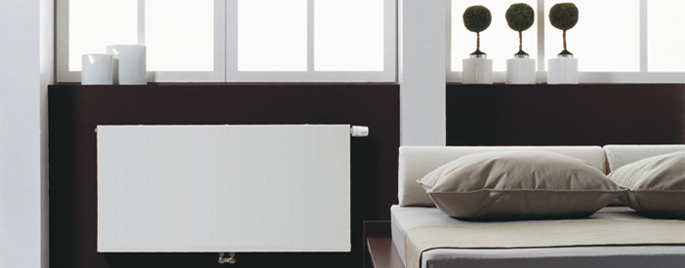

Radiatorn Plan Ventil Compact M har en slät, plan front. Den stiliga fronten döljer det integrerade rörsystemet och ventilkroppen, så att du slipper se rören. Anslutningen sitter centrerat under radiatorn. Anslutningskonstruktionen är praktiskt taget osynlig och det finns inga rör som kommer att vara i vägen då du städar golvet. Alla PURMO radiatorer är ämnade för slutna vattenburna värmesystem.
PrevNext
Typ:  FCVM 11, FCVM 21, FCVM 22, FCVM 33 med slät front
Konstruktion:  EN 442-1
Material: Kallvalsad bandstål EN 10130
Ytbehandlig:

Ytbehandling utföres i fem faser

  • Alkalisk avfettning
  • Fosfatering
  • Kataforetisk grundmålning
  • Pulverlackering med epoxypolyester
  • Härdning i ca 200°C
Ytbehandlingen uppfyller kraven för DIN 55900
Färg: Vit RAL 9016.
Tryckklass: PN 10
Anslutning: 2 mittanslutningar underifrån 1/2" ISO 228,
50 mm mellanrum, och 4 sidoanlutningar 1/2" ISO 228.
Kvalitetnorm: EN ISO 9001 och ISO 14001
Höjder: 300, 400, 500, 600 mm
Längder: 400–3 000 mm
Tillbehör: Radiatorpaketet innehåller snabbkonsoler (Typ 11) eller Monclac väggkonsoler (Typ 21, 22 och 33), skruvar och plastproppar, 1/2" ventilinsats (M30) samt luftskruv och 3 blindproppar .

FCVM11, FCVM21, FCVM22 och FCVM33



Det integrerade ventilkopplet stuksvetsas fast på radiatorn vid tillverkningen. Ventilkopplets övre del utrustas med PURMO M30 ventilinsats. Ventilkopplets undre del har invändig gänga 1/2” på tillopp och retur.


Bottenslutning

Tack vare det integrerade kopplet kan radiatorn anslutas underifrån. Högeranslutning är standard. Användning av avstängningsventiler rekommenderas.



Standardmodell
– högerställd

Effekterna beräknas logaritmiskt med hjälp Excel-tabeller. Länk till effektberäkningssidan.

Värmeavgivningseffekterna kan även beräknas med hjälp av modellen här nedan:



Värmeavgivningseffekt (W / m)

F = Fn x (ΔT/ ΔTn) n

där
F     = effekt, W/m
Fn    = normeffekt, W/m - EN 442
          då logaritmisk övertemperatur är
          ΔTn = 49,83 K
ΔT = logaritmisk övertemperatur, K
ΔTn = normövertemperatur= 49,83 K
n = temperaturexponent



                        tin – tut
ΔT = ————————————
             ln ((tin – trum) / (tut – trum))

där
tin = tilloppstemperatur, °C
tut= returtemperatur, °C
trum= rumstemperatur, °C


Modell:

tin/tut/trum

75/65/20=49,83K

70/40/20=32,74K



För att uppnå en korrekt installation av radiatorn är det ytterst viktigt att man vid monteringen beaktar hur radiatorn kommer att användas samt eventuell, förutsebar felanvändning. Ett antal olika saker bör beaktas inklusive själva monteringsmetoden för att man skall kunna säkra radiatorns upphängning på väggen. Väggens material, dess skick samt eventuella förutsebara vikter eller stötar som radiatorn kan tänkas utsättas för bör beaktas före installation. Endast de konsoler som är avsedda för radiatorn får användas vid installationen.
Radiatorpaketet inehåller snabbkonsoler (Typ 11) eller Monclac-väggkonsoler (Typerna 21,22 och 23) skruvar och blindproppar 1/2”, ventilinsatsen (M30) samt luftskruv och 3 blindproppar.




Extra tillbehör

Designtermostat M30
6-26 grader C, vit/krom.
Passar till alla Purmo radiatorer.

Broschyrer kan beställas direkt från vårt kontor per telefon 042-15 30 00 eller per epost info@rettig.se.

Alla våra broschyrer kan även laddas ner i PDF-format från Broschyrsidan.

Purmo Prislista 01.07.2011
Ladda ner
Se i webbläsare
Purmo Teknisk broschyr – Panelradiatorer
Ladda ner
Se i webbläsare
Rettig Sweden AB beviljar 10 års garanti på sina radiatorer räknat från leveransdag. Garantin täcker material- och fabrikationsfel. Istället för den felaktiga produkten levererar vi utan extra kostnad en likadan eller motsvarande produkt.

Garantin täcker inte skador som är förorsakade av felaktig förvaring eller hantering under transport eller på installationsplatsen. Garantin täcker inte heller skador förorsakade av felaktig användning, såsom in- och utvändig korrosion, användning av frätande ämnen, övertryck eller frysskador.

Garantin täcker inte de skador som en felaktig radiator förorsakar, kostnader som uppstår i samband med byte av radiator, kundens ekonomiska förluster, uteblivna intäkter eller andra indirekta kostnader.

Vid garantifall bör man kontakta sin försäljare och kunna uppvisa en beställningsbekräftelse, fraktsedel eller något annat tillförlitligt dokument över produkten och dess leveranstid.

I garantivillkoret ingår att produkten alltid inom en månad från reklamationsdag returneras till Rettig Sweden AB för närmare granskning.
