Convectori cu montaj în pardoseală - Aquilo F1P

• Lăţime: 180, 260 mm
• Lungime: de la 1000 până la 3000 mm
• Înălţime: 90 mm
• Materialul schimbătorului: conducte din cupru cu lamele din aluminiu
• Materialul casetei: tablă din oţel zincat pe ambele părţi, în interior lăcuită prin prăfuire în culoarea neagră RAL 9005. Opţional: oţel inoxidabil
• Materialul grilei: fag și stejar, natur sau lăcuit, duraluminiu în diverse culori: natural, auriu, bronz deschis, bronz închis sau negru, oţel inoxidabil. Racorduri : 2 x G ½ – filet interior.
• Presiunea de lucru: 10 bar
• Temperatura maximă: 110°C
• Presiunea de probă: 13 bar
• Elementele convectorului: aerisitor manual, canal de evacuare suporţi de fixare a schimbătorului, set de conexiuni flexibile din oţel inoxidabil, de lungime 10 cm cu filet int/ext ½.
• Elementele casetei: șuruburi reglaj nivel M8x30 mm cu cap hexagonal interior (pentru lungimea vanei până la 2,5 m - 4 buc., peste 2,5 m - 6 buc.), 4 ancore pentru beton cu șuruburi de fixare pe casetă, legături pentru branșarea la instalaţia de încălzire centrală + 2 legături pentru branșarea la instalaţia electrică, capac din oţel zincat pentru mascarea branșamentelor la convector, o placă multistratificată care protejează convectorul și racordurile împotriva avarierii sau murdăririi în timpul montajului.
• Dotarea convectorului: ventilator interior în variantă simplă sau dublă (un motor alimentează două ventilatoare) la tensiunea de 12 V / 50 Hz (numărul de module de ventilatoare utilizat depinde de lungimea convectorului). Pentru că există diferite variante, numărul motoarelor nu trebuie să fie același cu numărul de ventilatoare alimentate de către acestea.

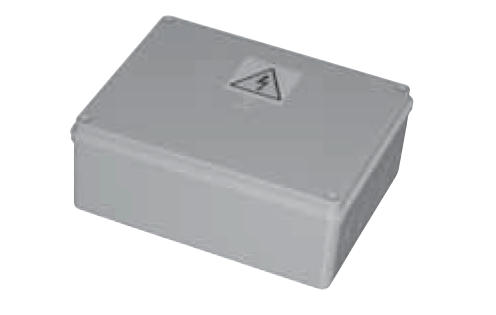

• Echipamente electrice necesare şi obligatorii: transformator PAT (~ 230 / 12V ) adaptat mărimii convectorului (numărului de motoare), întrerupător manual sau termostat de cameră cu comutator manual sau automat pentru reglarea randamentului pe încălzire şi pe răcire al convectorului prin schimbarea rotaţiilor motorului în trei trepte (posibilitatea de utilizare a unei telecomenzi).

NOTĂ:
Este interzis a se utiliza F1T direct conectat la reţea 230 V. Obligatoriu a se utiliza transformatoarele PAT.

• Dimensiunile radiatoarelor
• Putere de încălzire şi dimensiuni
• Capacitatea şi greutatea
• Caracteristici hidraulice
• Modalităţi de conectare

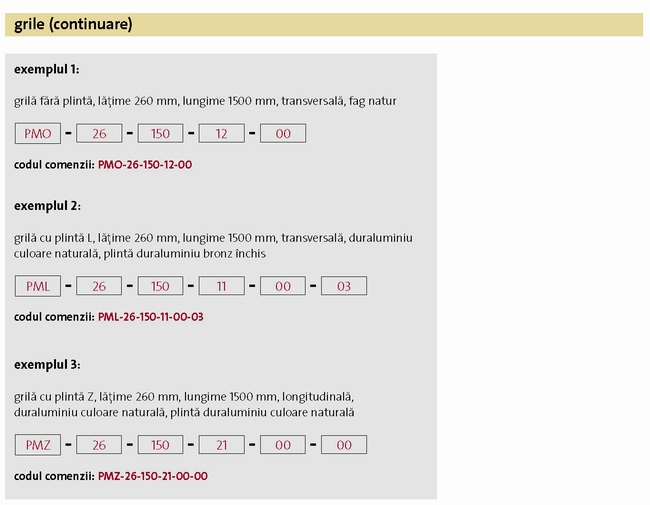

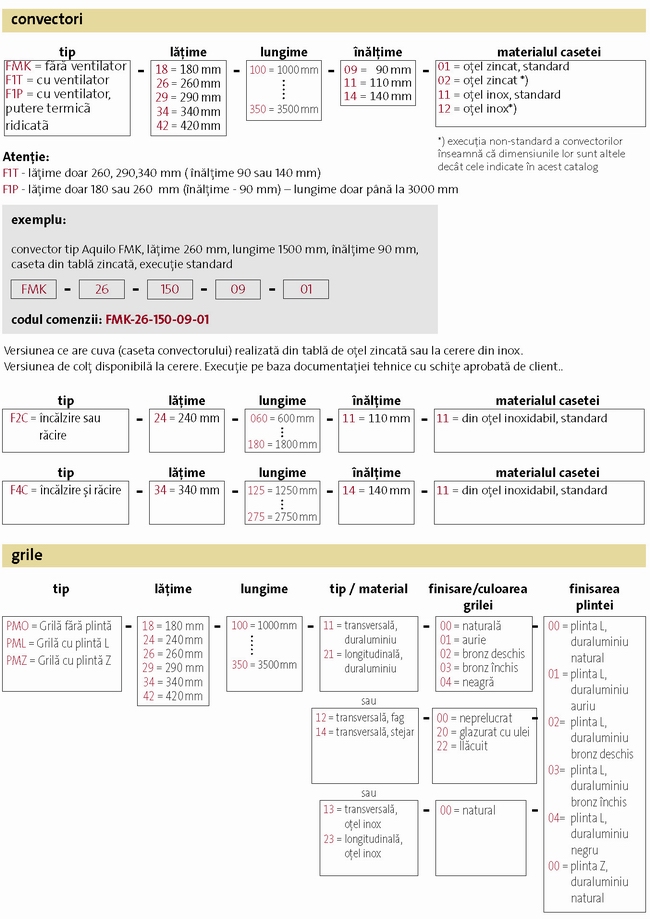

• Modul de comandare

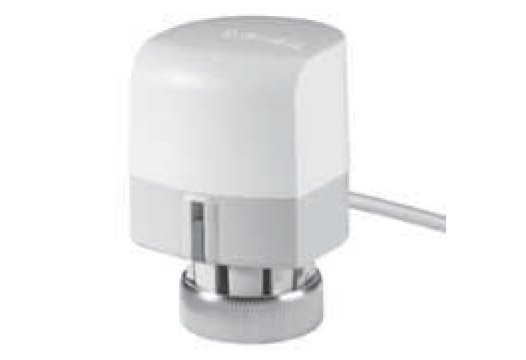

• Accesorii
• Factori de corecţie

Wielkości grzejników kanałowych typ Aquilo FPT

rzut z boku:

przykładowy rzut z góry:

Moc cieplna [W] grzejników kanałowych Aquilo FPT przy temperaturze powietrza w ogrzewanym pomieszczeniu ti=20°C.

	Wysokość (mm)	90		Liczba silników	Moc elektr. (VA)	Typ transformatora
Długość (mm)	Szerokość (mm)	180	260
1000	75/65°C	823	1205	1	11	02
	70/55°C	688	1008
1250	75/65°C	1125	1648	1	11
	70/55°C	942	1379
1500	75/65°C	1428	2091	1	11
	70/55°C	1195	1750
1750	75/65°C	1730	2534	1	11
	70/55°C	1448	2121
2000	75/65°C	2033	2977	2	22
	70/55°C	1701	2491
2250	75/65°C	2335	3420	2	22
	70/55°C	1954	2862
2500	75/65°C	2638	3863	2	22
	70/55°C	2207	3233
2750	75/65°C	2940	4306	2	22
	70/55°C	2460	3603
3000	75/65°C	3243	4749	2	22
	70/55°C	2713	3974



Podane moce dotyczą 2 stopnia obrotów. Maksymalna moc cieplna jest o 26% wyższa (3 stopień obrotów).
Inne długości na życzenie. W przypadku długości pomiędzy standardowymi naliczana jest cena najbliższego dłuższego typu.





REGULACJA MOCY CIEPLNEJ GRZEJNIKA KANAŁOWEGO

Regulację mocy cieplnej grzejnika kanałowego Aquilo F1P po stronie powietrza przeprowadza się przez sterowanie obrotów wentylatorów. Praca wentylatora może być sterowana ręcznie przez użytkownika lub automatycznie regulatorem z termostatem.

Sposób regulacji mocy cieplnej konwektora podłogowego - lista wyposażenia opcjonalnego:

	Kod zamówienia	Opis
1. Regulacja mocy cieplnej po stronie powietrza
1.1	PSP-01	Przełącznik ręczny obrotów wentylatora
1.2	PPT-02	Termostat pokojowy z ręcznym przełącznikiem obrotów
1.3	PER-03	Termostat pokojowy z automatycznym przełącznikiem obrotów
1.4	PER-04	Termostat pokojowy z automatycznym przełącznikiem obrotów i programem tygodniowym

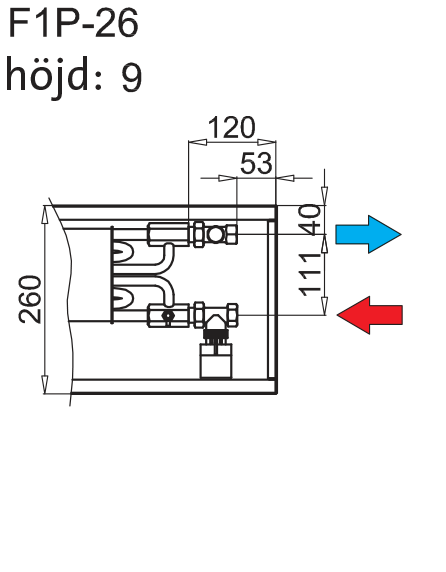

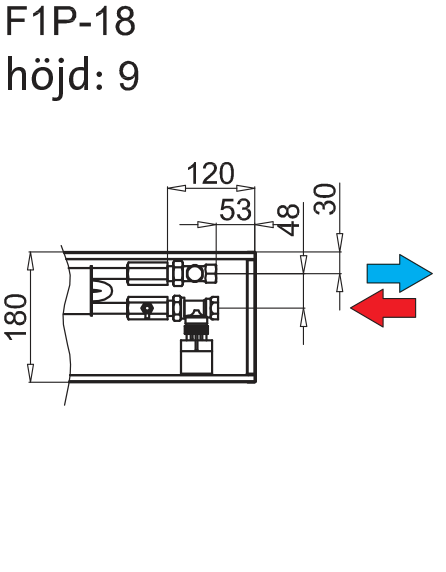

Sposoby podłączenia grzejnika kanałowego Aquilo F1P:







Se recomandă execuţia grilei din oţel inoxidabil pentru versiunea montaj zone cu umiditate de ex. piscine. In spaţiile unde pot exista solicitări mari asupra grilelor (saloane auto, săli de gimnastică) se recomandă folosirea grilelor din duraluminiu sau oţel inoxidabil.

Grilele pentru convectorii Aquilo executate din lemn de fag sau stejar natur au umiditate de circa 10%. Pentru a permite clientului să aleagă culoarea conform preferinţelor individuale, ele nu sunt acoperite din fabrică cu nici un fel de lac. Totuşi, in timpul depozitării sau după montare, datorită eventualităţii de absorbire a umidităţii din mediul inconjurător, grilele din lemn natur se pot prelungi cu 2-3 mm la fiecare metru lungime a grilei. Pentru a proteja impotriva acestor fenomene nedorite grilele trebuie ferite de umezeală. Acoperirea cu vopsea pe bază de ulei sau cu lac elimină efectul nedorit de prelungire şi scurtare al grilelor de lemn. In caz de umezire, grilele se vor acoperi cu lac doar după uscarea lor şi revenirea la lungimea adecvată dimensiunilor casetei.

Exemplu:
Convector : FMK-26-100-11, putere termică 75/65/20 C: QN = 266 W, Temperatura tur: 55 C
Temperatura de retur: 45 C, Temperatura aerului: 20 C, Coeficient de corecţie K1 = 0,49
Puterea termică calculată: Q = QN x K1 = 266 W x 0,49 = 130 W

Catalog - convectori cu montaj în pardoseală

Download

Vezi in browser

Instrucţiuni de montaj pentru convectorii cu montaj în pardoseală Aquilo

Download

Vezi in browser

Condiţiile de garanţie ale radiatoarelor cu placă PURMO

1. Radiatoarele cu placă PURMO sunt oferite spre vânzare în baza unei declaraţii de conformitate cu norma PN-EN 442, conform Legii despre produsele de construcţie din Polonia şi a Hotărârii Ministerului Infrastructurii referitor la declararea conformităţii produselor de construcţie şi a marcării acestora cu simbolul CE.

2. Radiatoarele cu placă PURMO sunt destinate a fi montate în instalaţiile de apă de încălzire centrală şi trebuie să fie utilizate în conformitate cu Hotărârea Ministerului Infrastructurii referitor la condiţiile tehnice cărora trebuie să le corespundă clădirile şi amplasamentul acestora, de asemenea în conformitate cu normele polone adecvate.

3. RETTIG HEATING Sp. z o.o (s.r.l.), cu sediul în Rybnik, strada Przemysłowa (numită în continuare Garant), oferă pe teritoriul Republicii Polone o garanţie de 10 ani (de la data achiziţionării) pentru radiatoarele cu placă PURMO, dar nu mai mult de 11 ani de la data de producţie amplasată pe radiator.

Noua garanţie de 10 ani se aplică numai pentru produsele achiziţionate după data de 6 martie 2007.

4. Garanţia acoperă radiatoarele care sunt racordate la instalaţiile de încălzire centrală pe bază de apă, realizate din ţevi de oţel în culoare neagră, material sintetic sau din cupru, cu barieră de anti-difuziune şi montate în locuinţe, birouri încăperi pentru prestat servicii sau alte încăperi, în care nu există pericolul de acţiune corosivă a substanţelor din aer, iar în mod special nu există pericolul de depunere a condensului, atât temporar cât şi la modul continuu, pe pereţi radiatorului. În perioada de valabilitate a garanţiei, radiatoarele şi elementele acestora, în care se descoperă defecte apărute ca urmare a vinei producătorului, şi dacă aceste defecte au fost declarate nu mai târziu de 1 lună de la data descoperirii acestora, vor fi schimbate cu radiatoare şi elemente noi, fără defecte.

5. Pentru ca garanţia să fie luată în considerare:

• trebuie prezentată dovada de achiziţionare, adică factura,
• radiatoarele trebuie să fie instalate în conformitate cu legile polone pentru sistemele de încălzire centrală în circuit închis, cu rezervor de colectare cu diafragmă, dotat cu sistem de dezaerisire local (nu este permisă utilizarea unui sistem central de dezaerisire), alimentarea trebuie să fie efectuată dintr-un punct de acces al agentului termic cu schimbător de căldură sau de la centrala termică locală.

Instalaţia trebuie umplută şi completată cu apă de o anumită calitate, a cărei cei mai importanţi parametri de calitate nu pot să depăşească valorile prezentate mai jos:

• conţinutul sumar de ioni de clor şi de sulfaţi nu poate să fie mai mare decât 150 de mg/l (pentru instalaţiile din ţevi de cupru nu poate să fie mai mare de 50 de mg/l),
• conţinutul de oxigen nu poate să depăşească 0,1 mg/l,
• valoarea pH a apei trebuie menţinută în intervalul 8.0 ÷ 9.5,
• duritatea însumată nu poate să depăşească 4.0 mval/l,

• este permisă instalarea radiatoarelor cu placă PURMO în instalaţiile de mărime redusă, de putere de până la 25 kW în sisteme deschise, cu condiţia de a utiliza în aceste instalaţii inhibitorii de coroziune care au fost certificaţi pentru utilizare.

6. Garanţia nu se aplică pentru radiatoarele:

• montate în instalaţiile de încălzire centrală care sunt racordate la o reţea de încălzire de înaltă temperatură printr-un hidroelevator sau prin racordare de amestec cu pompă,
• montate în halele piscinelor acoperite, spălătoriile de autovehicule, spălătorii, combinatele de sacrificare a animalelor, toaletele publice, băi şi alte locuri în care se resimte acţiunea nocivă a substanţelor corosive cuprinse în aer precum condensul pe suprafaţa radiatorului este temporar sau continuu – aceasta nu se referă la radiatoarele igienice în varianta cu asigurare adiţională anticorosivă, pentru care garanţia este de 6 ani, dar nu mai mult de 7 ani de la data de producţie, .
• instalate în instalaţiile de încălzire centrală care sunt branşate în mod continuu cu instalaţia de apă, fără să se utilizeze o armatură care să prevină retururile, adică armatură împotriva contaminării,
• montate în instalaţiile de încălzire centrală care vor fi golite de apă des şi pentru un timp mai lung decât rezultă din cerinţele indispensabile de exploatare,
• instalate în instalaţiile de abur,
• instalate în instalaţiile de încălzire centrală cu apă împreună cu radiatoare de alte tipuri (din aluminium, din cupru, din aluminium şi cupru), a căror număr depăşeşte 50 % din totalitatea radiatoarelor din instalaţia de încălzire centrală cu apă.


7. Garanţia nu acoperă defecţiunile care au apărut ca urmare a utilizării neadecvate, păstrării, transportului sau a utilizării produsului într-un mod neadecvat cu destinaţia acestuia. Acestea se referă în mod special la radiatoarele:

• care au fost depozitate în aer liber înainte de instalare,
• avariate mecanic,
• în al căror interior au pătruns corpuri străine sau lichide nocive,
• deformate din cauza presiunii statice prea mari din instalaţie sau din cauza presiuni de probă prea mari,
• deformate ca urmare a îngheţării instalaţiei.

8. Produsul este în garanţie cu condiţia că nu a fost reparat sau schimbat de către cumpărător sau persoane terţe fără acordul Garantului.

9. În cazul în care defectele apar în perioada de garanţie se începe procedura de garanţie prin declararea la punctul de vânzare a defecţiuni apărute, pe un formular special de reclamaţie, cu descrierea foarte amănunţită a defectului apărut şi cu prezentarea tuturor informaţiilor necesare înscrise în formular. La formular trebuie anexată factura de achiziţionare a produsului reclamat. Vânzătorul primeşte reclamaţia şi o trimită Garantului prin scrisoare recomandată, în termen de 24 de ore de la înregistrarea acesteia. Garantul are obligaţia de a răspunde la reclamaţie în termen de 14 zile de la data primirii reclamaţiei.

10. Pentru a soluţiona reclamaţia Garantul va inspecta produsul reclamat, acest lucru poate avea loc în locul de instalare al radiatorului sau în alt loc indicat de Garant. În caz că reclamaţia este promită, Garantul se obligă ca în termen de 14 zile de la data luării în considerare a acesteia să repare gratuit sau să schimbe acele piese ale produsului care au fost considerate ca defecte din cauza greşelilor în procesul de producţie sau a defectelor de material, sau schimbarea întregului radiator cu unul nou, fără defecte. În cazul unor defecte care nu afectează funcţionalitatea radiatorului, Garantul poate să propună o reducere de preţ.

11. Garantul îşi rezervă dreptul de a alege modul de soluţionare a reclamaţiei.

12. Perioada de Garanţie se prelungeşte cu perioada care a început în momentul livrării produsului la locul indicat de Garant până la momentul reparaţiei – dacă radiatorul este schimbat cu unul nou, perioada de garanţie se reîncepe.

13. Garantul îşi rezervă dreptul de a efectua modificări în produsele sale fără a informa în prealabil utilizatorul, cu condiţia că aceste schimbări nu vor fi importante din punct de vedere tehnic şi nu vor influenţa alegerea radiatorului.

14. Radiatoarele trebuie montate fără a se scoate ambalajul original de fabrică. Ambalajul acesta trebuie să rămână pe radiator chiar dacă instalarea instalaţiei de încălzire centrală este pornită pentru încălzirea clădirii în timpul lucrărilor de finisare sau pentru uscarea pereţilor clădirii. Se recomandă ca ambalajul să fie demontat de către utilizatorul încăperii după ce au fost terminate toate lucrările de construcţie şi finisare.

15. Este interzisă golirea întregii instalaţii de apă, sau a unei părţi a acesteia şi lăsarea ei în această stare. Aceasta se referă şi pentru noile instalaţii care sunt supuse la probe de etanşeitate. În caz că apare necesitatea golirii instalaţie, de exemplu din cauza unor remontări sau lucrări de conservare, apa trebuie eliminată numai din acea parte a instalaţiei unde acest lucru este indispensabil. După terminarea lucrărilor de remontare sau conservare, instalaţia trebuie imediat umplută cu apă până la nivelul de dinainte. Cantitatea de apă folosită pentru umplerea sau completarea instalaţiei de încălzire centrală trebuie verificată, de exemplu cu ajutorul unui apometru.

16. Presiunea de lucru din instalaţia de încălzire centrală cu radiatoare cu placă PURMO nu poate să depăşească 10 bar (6 bar pentru PURMO Planora), iar temperatura maximă de lucru nu poate să depăşească 110 °C. În clădirile înalte şi foarte înalte trebuie să se utilizeze separarea instalaţiei pe zone. Verificarea etanşeităţii instalaţiei se realizează la presiunea de probă, care este gală cu presiunea de lucru a instalaţiei date, plus 2 bari, dar la o presiune nu mai mică de 4 bari. Presiunea maximă admisă în timpul probei de etanşeitate a instalaţiei de încălzire centrală este de 12 bari (respectiv 8 bari pentru radiatoarele PURMO Planora).

17. Aceste condiţii de garanţie pentru produsul achiziţionat nu anulează, nu limitează şi nici nu suspendă drepturile cumpărătorului care rezultă din neconcordanţa produsului cu contractul, în conformitate cu Legea polonă din data de 27 iulie 2002 despre condiţiile specifice de vânzare a produselor şi despre schimbările în Codul de Procedură Civilă (Monitorul Oficial al Poloniei din 2002, nr. 141, poziţia 1176).
