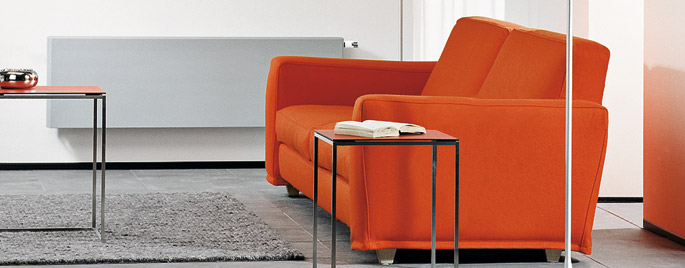

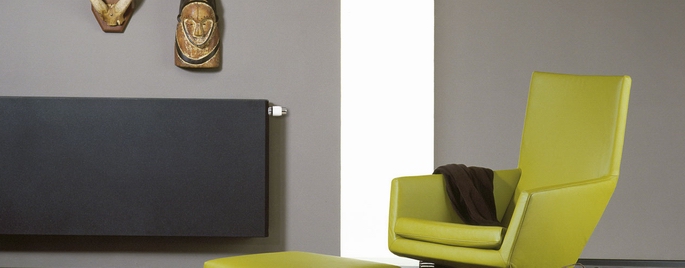

Poziome grzejniki dekoracyjne - Kos H

Specyfikacja grzejników dekoracyjnych Purmo Kos H:

• Wielkości grzejników
• Moc cieplna i wymiary
• Pojemność i ciężar
• Charakterystyki hydrauliczne
• Sposoby podłączenia
• Zawieszenia
• Współczynniki korekcyjne

Wielkości grzejników płytowych Purmo Kos H [mm]:



H - wysokość (400, 600, 750, 900)
L - długość (450, 600, 750, 900, 1050, 1200, 1350, 1500,1650, 1800, 1950)

Kos H typ 20:

Kos H typ 21:



Kos H typ 22:



Kos H typ 33:

Moc cieplna [W] grzejników przy temperaturze powietrza w ogrzewanym pomieszczeniu ti = 20°C (wysokość i długość podane w mm)

Kos H typ 20

		Wysokość
Długość	Moc [W]	400	600	750	900
450	75/65	306	428	512	590
	70/55	248	348	416	479
600	75/65	407	571	683	786
	70/55	331	463	554	638
750	75/65	509	713	854	983
	70/55	413	579	693	798
900	75/65	611	856	1024	1179
	70/55	496	695	832	957
1050	75/65	713	999	1195	1376
	70/55	578	811	970	1117
1200	75/65	815	1141	1366	1572
	70/55	661	927	1109	1276
1350	75/65	917	1284	1536	1769
	70/55	744	1043	1248	1436
1500	75/65	1019	1427	1707	1965
	70/55	826	1159	1386	1595
1650	75/65	1120	1569
	70/55	909	1274
1800	75/65	1222	1712
	70/55	992	1390
1950	75/65	1324	1854
	70/55	1074	1506



Kos H typ 21

		Wysokość
Długość	Moc [W]	400	600	750	900
450	75/65	445	602	701	802
	70/55	359	485	563	645
600	75/65	593	802	934	1070
	70/55	478	646	751	860
750	75/65	742	1003	1168	1337
	70/55	598	808	939	1075
900	75/65	890	1203	1401	1605
	70/55	718	969	1126	1290
1050	75/65	1038	1404	1635	1872
	70/55	837	1131	1314	1505
1200	75/65	1187	1604	1868	2140
	70/55	957	1292	1502	1720
1350	75/65	1335	1805	2102	2407
	70/55	1076	1454	1690	1935
1500	75/65	1484	2006	2336	2675
	70/55	1196	1615	1877	2150
1650	75/65	1632	2206
	70/55	1315	1777
1800	75/65	1780	2407
	70/55	1435	1938
1950	75/65	1929	2607
	70/55	1555	2100

Kos H typ 22

		Wysokość
Długość	Moc [W]	400	600	750	900
450	75/65	573	764	922	1014
	70/55	462	612	739	809
600	75/65	764	1018	1229	1352
	70/55	616	816	985	1079
750	75/65	956	1273	1536	1690
	70/55	770	1020	1231	1348
900	75/65	1147	1527	1843	2028
	70/55	923	1224	1478	1618
1050	75/65	1338	1782	2150	2366
	70/55	1077	1428	1724	1887
1200	75/65	1529	2036	2458	2704
	70/55	1231	1632	1970	2157
1350	75/65	1720	2291	2765	3042
	70/55	1385	1836	2216	2427
1500	75/65	1911	2546	3072	3380
	70/55	1539	2040	2463	2696
1650	75/65	2102	2800
	70/55	1693	2244
1800	75/65	2293	3055
	70/55	1847	2447
1950	75/65	2484	3309
	70/55	2001	2651



Kos H typ 33

		Wysokość
Długość	Moc [W]	400	600	750	900
450	75/65	803	1114	1309	1471
	70/55	648	894	1048	1176
600	75/65	1070	1485	1745	1961
	70/55	863	1192	1398	1568
750	75/65	1338	1856	2181	2451
	70/55	1079	1490	1747	1960
900	75/65	1606	2228	2617	2941
	70/55	1295	1788	2097	2352
1050	75/65	1873	2599	3053	3431
	70/55	1511	2085	2446	2744
1200	75/65	2141	2970	3490	3922
	70/55	1727	2383	2795	3136
1350	75/65	2408	3341	3926	4412
	70/55	1943	2681	3145	3528
1500	75/65	2676	3713	4362	4902
	70/55	2159	2979	3494	3920
1650	75/65	2944	4084
	70/55	2374	3277
1800	75/65	3211	4455
	70/55	2590	3575
1950	75/65	3479	4826
	70/55	2806	3873

pojemność: l/m
wysokość	400	600	750	900
typ 20	4,44	6,67	8,00	9,33
typ 21 i 22	4,76	6,95	8,67	10,38
typ 33	6,73	10,10	11,27	12,44

ciężar: kg/m
wysokość	400	600	750	900
typ 20	22,83	32,50	40,19	47,89
typ 21	26,48	37,43	46,67	56,29
typ 22	29,24	42,67	53,52	64,38
typ 33	42,70	62,38	77,19	92,00

Grzejniki typu Kos H mają wbudowany zawór termostatyczny, dlatego też ich charakterystykę hydrauliczną określa się dla kompletu grzejnika z zaworem. Charakterystyka ta przedstawiona jest na załączonym nomogramie.

Przykład doboru nastawy wstępnej:

Dane:

zapotrzebowanie ciepła - Qc = 1160 Wat
różnica temperatur - Δt = 20 K (80/60°C)
strata ciśnienia - Δp = 6 kPa



= 600 dPa
stała przeliczeniowa - C = 1,163

Obliczenia:

przepływ masy

q = Qc / C * Δt = 1160 / 1,163 * 20 = 50 kg/h

Dla przepływu q = 50 kg/h i straty ciśnienia 600 dPa odczytujemy z nomogramu wartość nastawy wstępnej 3.

Podłączenie odpodłogowe:







Zawieszenia typu Monclac do grzejników Kos H:



Współczynniki korekcyjne do doboru mocy cieplnej cieplnej grzejników PURMO dla parametrów innych niż 75/65/20°C

t z	t p	Temperatura powietrza w ogrzewanym pomieszczeniu t i [ °C]
°C	°C	5	8	12	16	18	20	22	24
95	90	0,48	0,50	0,54	0,57	0,59	0,61	0,64	0,66
	85	0,50	0,52	0,56	0,60	0,62	0,64	0,67	0,70
	80	0,52	0,55	0,59	0,63	0,65	0,68	0,70	0,73
	75	0,54	0,57	0,61	0,66	0,69	0,72	0,75	0,78
	70	0,57	0,60	0,65	0,70	0,73	0,76	0,79	0,83
90	85	0,52	0,55	0,58	0,63	0,65	0,67	0,70	0,73
	80	0,54	0,57	0,61	0,66	0,68	0,71	0,74	0,77
	75	0,57	0,60	0,64	0,69	0,72	0,75	0,78	0,82
	70	0,59	0,63	0,67	0,73	0,76	0,80	0,83	0,87
	65	0,62	0,66	0,71	0,77	0,81	0,85	0,89	0,93
85	80	0,56	0,59	0,64	0,69	0,72	0,75	0,78	0,81
	75	0,59	0,62	0,67	0,72	0,75	0,79	0,82	0,86
	70	0,62	0,65	0,70	0,77	0,80	0,84	0,88	0,92
	65	0,65	0,69	0,75	0,81	0,85	0,89	0,94	0,99
	60	0,68	0,73	0,79	0,87	0,91	0,96	1,01	1,07
80	75	0,61	0,65	0,70	0,76	0,79	0,83	0,87	0,91
	70	0,64	0,68	0,74	0,81	0,84	0,88	0,93	0,97
	65	0,68	0,72	0,78	0,86	0,90	0,94	0,99	1,05
	60	0,72	0,76	0,83	0,91	0,96	1,01	1,07	1,13
	55	0,76	0,81	0,89	0,98	1,04	1,10	1,16	1,24
75	70	0,67	0,72	0,78	0,85	0,89	0,94	0,98	1,04
	65	0,71	0,75	0,82	0,90	0,95	1,00	1,05	1,12
	60	0,75	0,80	0,88	0,97	1,02	1,08	1,14	1,21
	55	0,80	0,85	0,94	1,04	1,10	1,17	1,24	1,32
	50	0,85	0,91	1,01	1,13	1,20	1,28	1,37	1,47
70	65	0,75	0,79	0,87	0,96	1,01	1,07	1,13	1,19
	60	0,79	0,84	0,93	1,03	1,08	1,15	1,22	1,30
	55	0,84	0,90	0,99	1,11	1,17	1,25	1,33	1,42
	50	0,89	0,96	1,07	1,20	1,28	1,37	1,47	1,58
65	60	0,83	0,89	0,98	1,10	1,16	1,23	1,31	1,40
	55	0,88	0,95	1,05	1,18	1,26	1,34	1,43	1,54
	50	0,94	1,02	1,14	1,29	1,37	1,47	1,59	1,71
60	55	0,94	1,01	1,13	1,27	1,36	1,45	1,56	1,68
	50	1,00	1,08	1,22	1,39	1,48	1,60	1,73	1,87
	45	1,08	1,17	1,33	1,53	1,65	1,78	1,94	2,13
55	50	1,07	1,16	1,31	1,50	1,62	1,75	1,90	2,07
	45	1,15	1,26	1,43	1,66	1,80	1,96	2,15	2,37
	40	1,25	1,37	1,59	1,86	2,03	2,24	2,48	2,78
50	45	1,23	1,36	1,56	1,82	1,98	2,17	2,40	2,67
	40	1,34	1,48	1,73	2,05	2,25	2,50	2,79	3,15
	35	1,47	1,65	1,94	2,36	2,63	2,96	3,38	3,92
45	40	1,45	1,62	1,90	2,28	2,53	2,83	3,19	3,66
	35	1,60	1,80	2,15	2,64	2,96	3,37	3,89	4,58
40	35	1,75	1,98	2,40	3,00	3,41	3,93	4,62	5,54

Tablica została opracowana dla współczynnika n = 1,3

Kreator kodów produktów

Pobierz

Deklaracja Zgodności na grzejniki VERTICAL, KOS i FARO

Pobierz

Cennik detaliczny - grzejniki płytowe, dekoracyjne, łazienkowe, konwektorowe, kanałowe

Pobierz

Zobacz w przeglądarce

Wszystko co należy wiedzieć o grzejnikach w instalacjach niskotemperaturowych

Pobierz

Atmosfera domowego ciepła

Pobierz

Zobacz w przeglądarce

Katalog techniczny - grzejniki dekoracyjne, łazienkowe, klimakonwektorowe

Pobierz

Zobacz w przeglądarce

Kolory grzejników Purmo

Pobierz

Zobacz w przeglądarce

Warunki gwarancyjne grzejników dekoracyjnych PURMO

1. Grzejniki dekoracyjne PURMO wprowadzane są do obrotu na podstawie deklaracji zgodności z PN-EN 442 zgodnie z Ustawą o wyrobach budowlanych oraz Rozporządzeniem Ministra Infrastruktury w sprawie sposobów deklarowania zgodności wyrobów budowlanych oraz sposobu oznaczania ich oznakowaniem CE.

2. RETTIG HEATING Sp. z o.o. z siedzibą w Rybniku przy ul. Przemysłowej ( zwany dalej Gwarantem ) udziela na terenie Rzeczypospolitej Polskiej 10-letniej ( licząc od dnia zakupu) gwarancji na grzejniki dekoracyjne PURMO zamontowane w wodnych instalacjach centralnego ogrzewania.

3. Gwarancją objęte są grzejniki podłączone do wodnych instalacji centralnego ogrzewania systemu zamkniętego z naczyniem wzbiorczym przeponowym, wyposażonej w odpowietrzenia miejscowe (nie dopuszcza się systemu centralnej sieci odpowietrzającej), zasilanej z wymiennikowego węzła cieplnego lub kotłowni, wykonanych z rur stalowych czarnych, miedzianych lub z tworzywa sztucznego z barierą antydyfuzyjną i montowane w pomieszczeniach mieszkalnych, biurowych, usługowych i innych, w których nie ma szkodliwego oddziaływania korozyjnego substancji zawartych w powietrzu a w szczególności nie ma stałego lub okresowego zawilgocenia powierzchni grzejnika. Dopuszcza się montowanie grzejników dekoracyjnych PURMO w niewielkich instalacjach do mocy 25 kW systemu otwartego pod warunkiem używania w tych instalacjach dopuszczonych do stosowania inhibitorów korozji.

4. Podstawą do uzyskania gwarancji jest:
- posiadanie dokumentu zakupu, jakim jest faktura
- zamontowanie grzejników w wodnej instalacji centralnego ogrzewania zgodnie z krajowymi przepisami technicznymi i przywołanych w nich normami,

5. Ciśnienie robocze w instalacji centralnego ogrzewania z grzejnikami dekoracyjnymi Kos, Faro, Tinos i Paros nie może przekroczyć 6 bar  a maksymalna temperatura robocza 110 °C.
W budynkach wysokich i wysokościowych należy stosować podział instalacji na strefy. Sprawdzenie szczelności instalacji przeprowadzać należy przy ciśnieniu próbnym równym ciśnieniu roboczemu w danej instalacji plus 2 bary, jednak przy ciśnieniu nie mniejszym niż 4 bary. Maksymalne dopuszczalne ciśnienie podczas próby szczelności instalacji wynosi 8 bar.

6. Gwarancja nie będzie obejmowała grzejników:
- zamontowanych w instalacji centralnego ogrzewania, która będzie połączona z wysokotemperaturową siecią cieplną przez hydroelewator lub węzeł zmieszania pompowego,
- zamontowanych w halach basenów, myjniach samochodowych, pralniach, rzeźniach, toaletach publicznych, łazienkach i innych pomieszczeniach gdzie występuje szkodliwe działanie substancji korozyjnych zawartych w powietrzu a także stałe lub okresowe zawilgocenie powierzchni
-zamontowanych w instalacji centralnego ogrzewania, która będzie miała stałe połączenie z instalacją wodociągową bez zastosowanej na połączeniu armatury zabezpieczającej przed przepływami zwrotnymi tzw. antyskażeniowej,
- zamontowanych w instalacji centralnego ogrzewania, która będzie opróżniana z wody częściej i na dłużej niż to wynika z niezbędnych wymogów eksploatacyjnych,
- zamontowanych w instalacjach parowych,
- zamontowanych w instalacji centralnego ogrzewania, w której zostaną przekroczone dopuszczalne wartości najważniejszych wskaźników jakości wody jak:
- sumaryczna zawartość jonów chlorkowych i siarczanowych nie może być większa niż 150 mg/l ( dla instalacji z rur miedzianych nie większa niż 50 mg/l ),
- zawartość tlenu nie może być większa niż 0.1 mg/l,
- odczyn wody pH powinien zawierać się w przedziale 8.0 ÷ 9.5,
-twardość ogólna nie może być większa niż 4.0 mval/l.

7. Gwarancja nie będzie obejmowała uszkodzeń grzejników oraz ich wyposażenia, które będą wynikiem niewłaściwego użytkowania, przechowywania, transportu oraz zastosowania wyrobu niezgodnie z przeznaczeniem.

Dotyczy to w szczególności grzejników:
·       składowanych przed zainstalowaniem na świeżym powietrzu,
·       uszkodzonych mechanicznie,
·       zanieczyszczonych od wewnątrz ciałami stałymi lub płynami szkodliwymi,
·       zdeformowanych przez zbyt wysokie ciśnienie próbne lub ciśnienie statyczne w instalacji,
·       zdeformowanych w wyniku zamrożenia instalacji.
·       oraz wyposażenia ( osłony, zawieszenia ) uszkodzonych mechanicznie poprzez siadanie lub wchodzenie na grzejnik.

8. Grzejniki należy montować bez zdejmowania indywidualnego opakowania fabrycznego. Opakowanie to powinno pozostać na grzejniku nawet, jeżeli instalacja centralnego ogrzewania uruchamiana jest dla ogrzewania budynku w czasie prac wykończeniowych lub dla osuszania budynku. Zaleca się, aby opakowanie zdejmowane było przez użytkownika pomieszczenia po zakończeniu wszystkich prac wykończeniowych. Modele których opakowanie fabryczne uniemożliwia montaż bez wcześniejszego rozpakowania, należy zabezpieczyć powszechnie dostępnymi materiałami (np.: folia PCV) przed zabrudzeniem lub uszkodzeniem.

Grzejniki ze względów higienicznych wymagają okresowego czyszczenia. Wymaga się używania do tego celu delikatnych i miękkich materiałów ewentualnie lekko zwilżonych wodą. Do czyszczenia grzejników nie wolno używać agresywnych lub żrących środków czyszczących ( rozpuszczalniki, środki zawierające chlor ). Grzejniki dekoracyjne nie mogą być wykorzystywane do suszenia mokrych lub wilgotnych przedmiotów kładzionych na grzejniku. Reklamacje składane na uszkodzenia powłoki lakierniczej spowodowane niewłaściwą eksploatacją i konserwacją nie będą uwzględniane.

9. Zabrania się opróżniania całej instalacji lub jej części z wody i pozostawiania w tym stanie. Dotyczy to również nowych instalacji poddanych próbom szczelności. W razie potrzeby opróżnienia instalacji np. z powodu remontu lub konserwacji, wodę należy usunąć tylko z tej części instalacji, z której jest to niezbędne. Po wykonaniu prac opróżnioną instalację należy natychmiast ponownie napełnić wodą. Ilość wody zużywanej do napełniania i uzupełniania instalacji centralnego ogrzewania należy kontrolować np. przy pomocy wodomierza.

10. Wyrób podlega gwarancji pod warunkiem, że nie był on przez kupującego lub osoby trzecie naprawiany lub zmieniany bez zgody Gwaranta.

11. W przypadku wystąpienia wad w okresie gwarancyjnym następuje wszczęcie postępowania reklamacyjnego poprzez zgłoszenie do Sprzedawcy szkody na specjalnym formularzu reklamacyjnym z dokładnym opisem powstałej wady i podaniem wszystkich wymaganych danych zawartych w formularzu. Sprzedawca przyjmuje zgłoszenie reklamacyjne i przesyła je do Gwaranta listem poleconym, faksem lub mailem w ciągu 24 godzin od jego otrzymania. W przypadku przesłania formularza z niekompletnymi danymi uniemożliwiającymi rozpatrzenie reklamacji, formularz zostanie zwrócony przez Gwaranta w celu uzupełnienia danych. Do formularza powinna być dołączona faktura zakupu lub jej kserokopia. W szczególnych przypadkach Gwarant może poprosić o uzupełnienie zgłoszenia reklamacyjnego o dokumentację fotograficzną pokazującą przedmiot roszczenia reklamacyjnego. Gwarant jest zobowiązany do udzielenia odpowiedzi na zgłoszenie reklamacyjne w formie pisemnej w ciągu 14 dni od daty otrzymania zgłoszenia licząc od dnia otrzymania kompletnie wypełnionego formularza reklamacyjnego.

12. W celu rozpatrzenia reklamacji Gwarant podda reklamowany wyrób oględzinom, które mogą nastąpić w miejscu zamontowania grzejnika lub innym miejscu wskazanym przez Gwaranta. Jeżeli zgłoszenie reklamacyjne dotyczy wady mającej charakter uszkodzenia mechanicznego, do oględzin należy zachować oryginalne opakowanie w którym grzejnik został dostarczony. W przypadku uznania reklamacji, Gwarant zobowiązuje się w terminie 14 dni od daty jej uznania do bezpłatnej naprawy lub wymiany tych części produktu, które zostały uznane za wadliwe z powodu nieprawidłowej produkcji lub wad materiałowych lub wymiany całego grzejnika na nowy, wolny od wad. W szczególnych przypadkach ( np.: jeśli wymiana produktu wymaga sprowadzenia go z zagranicy ) Gwarant zastrzega sobie prawo do wydłużenia terminu realizacji uznanej reklamacji ponad ustalony termin 14 dni po wcześniejszym powiadomieniu Klienta w formie pisemnej.

W przypadku wad, które nie wpływają na funkcjonalność grzejnika, gwarant może również zaproponować upust cenowy.
W przypadku reklamacji na produkt, którego wytwarzania zaprzestano, Gwarant zaproponuje klientowi produkt o parametrach odpowiadających reklamowanemu grzejnikowi lub zaproponuje zwrot jego wartości w dniu zakupu.

13. Gwarant zastrzega sobie prawo wyboru sposobu załatwienia reklamacji.

14. Okres gwarancji ulega przedłużeniu o czas trwania naprawy liczony od daty dostarczenia produktu do Gwaranta do dnia naprawy a w przypadku wymiany grzejnika na nowy okres gwarancji biegnie od nowa.

15. Gwarant zastrzega sobie prawo do dokonywania zmian w swoich produktach bez wcześniejszego powiadomienia pod warunkiem, że nie będą to żadne istotne szczegóły techniczne wpływające na dobór grzejnika.

16. Niniejsze warunki gwarancyjne na sprzedany towar nie wyłączają, nie ograniczają ani nie zawieszają uprawnień Kupującego wynikających z niezgodności towaru z umową zgodnie z Ustawą z dnia 27.07.2002 r. o szczególnych warunkach sprzedaży konsumenckiej oraz o zmianie Kodeksu cywilnego (Dz. U. 2002 r. nr 141, poz. 1176).

17. Warunki gwarancyjne w niniejszej formie obowiązują od dnia 01.02.2011 r.
