Grzejniki płytowe - PURMO Air

System wentylacyjny Purmo AIR składa się z grzejnika Purmo oraz zestawu wentylacyjnego AIR11, AIR21 lub AIR22 wyposażonego w filtr. Idea działania systemu jest prosta. Kanałem w ścianie zewnętrznej o średnicy 100 mm, umieszczonym za grzejnikiem powietrze zewnętrzne dostaje się do komory filtracyjnej. Po przefiltrowaniu powietrze to przepływa przez grzejnik, gdzie się ogrzewa. Czyste i ogrzane, bezgłośnie wpływa do pomieszczenia. System wentylacyjny Purmo AIR nie powoduje większego zużycia energii. Umożliwia wentylację zgodną z potrzebami mieszkańców, dostarczając i ogrzewając tylko niezbędną ze względów higienicznych ilość powietrza zewnętrznego.

System wentylacyjny Purmo AIR jest przeznaczony do stosowania w wodnych instalacjach centralnego ogrzewania w budynkach wyposażonych w mechaniczną wentylację wywiewną.

System ten można montować w różnych obiektach takich, jak:

  • budynki mieszkalne
  • hotele
  • domy starców, itp.

Cieszy się on bardzo dużą popularnością w państwach skandynawskich. W Finlandii instalowany jest w 20% nowych budynków.

Specyfikacja systemu wentylacyjnego Purmo AIR:



Klasa filtra: F9
Wysokość grzejników w systemie: 300, 450, 500, 600 mm
Długość grzejników w systemie: 700*, 800, 900, 1000, 1100, 1200, 1400, 1600, 1800, 2000, 2300, 2600, 3000 mm
Wysokość: 360 mm
Szerokość: 581 mm
Dostępne typy: AIR11, AIR21, AIR22
Waga: ok. 2 kg
Kolor: RAL 9016 biały
Atest Higieniczny: HK/B/0437/02/2007
Gwarancja: 10 lat

 * Długość 700 mm dotyczy tylko grzejników Purmo typu C



Wielkości zestawów wentylacyjnych Purmo AIR [mm]:



Rzuty z boku

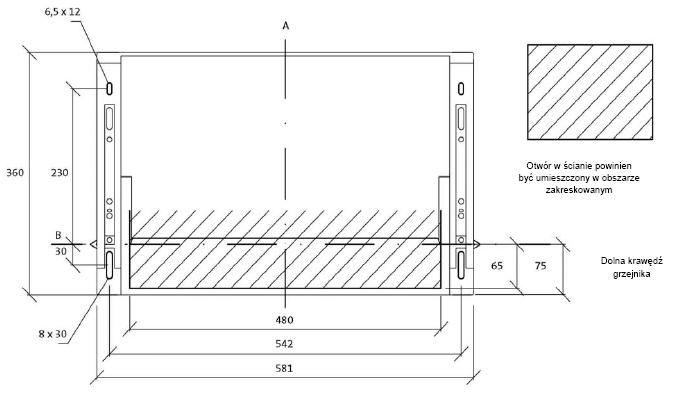

Widok z przodu





Moc cieplna [W] grzejników Purmo Compact (C) lub Purmo Ventil Compact (CV) z zamontowanym zestawem wentylacyjnym Purmo AIR według normy PN-EN 442:


Wysokość 300 450

500

600
długość typ C i CV C i CV  C i CV
C i CV
tz/tp
11
 21s 22 33 11  21s 22 33  11 21s
22
33
11  21s 22 33
700*
75/65ºC
524
 742 815
1081
712 982
1094 1485
 772 1059
1183
1615
889
 1207 1356
1869
800
75/65ºC
579
 819 911 1215 791  1088 1228 1671  858 1174
1329
1818
990
 1340 1526 2104
900
75/65ºC
634
 895 1007
1350
870  1194 1363 1858
 945 1289
1476
2021
1092
 1474 1697 2340
1000
75/65ºC
688
 971 1103 1485 948  1300 1497 2045  1032 1404
1623
2224
1193  1608 1868
2575
1100
75/65ºC
743
 1047 1199
 1619 1027  1406 1632 2231
 1118 1520
1769
2427
1295  1742 2038 2810
1200
75/65ºC
797
 1123 1295 1754 1106  1512 1766 2418  1205 1635
1916
2630
1397  1875 2209
3046
1400
75/65ºC
906
 1275 1487 2023
1264  1723 2035 2791
 1378 1866
2209
3037
1600  2143 2550 3516
1600
75/65ºC
1016
 1427 1679 2292 1422  1935 2304 3164  1551 2096
2503
3443
1803  2411 2892 3987
1800
75/65ºC
1125
 1579 1872 2561 1580  2146 2572 3537  1725 2327
2796
3849
2007
 2678 3233 4457
2000
75/65ºC
1234
 1731 2064 2830 1737  2358 2841 3911
 1898 2557
3090
4255
2210  2946 3574 4928
 2300  75/65ºC 1397  1959  2352  3234  1974  2675  3244  4470  2158 2903
3530
4865
 2515  3347  4086  5634
 2600  75/65ºC 1561  2188  2640  3638  2211  2993  3648  5030  2418 3249
3970
5474
 2820  3748  4598  6340
 3000  75/65ºC 1779  2492  3024  4176  2526  3416  4185  5777  2764 3710
4556
6287
 3226  4283  5281  7281

* - system Purmo AIR stosować można z grzejnikami typu Compact od długości 700 mm, z grzejnikami Ventil Compact od długości 800 mm.



Powyższa tabela dotyczy przykładowych, najbardziej reprezentatywnych warunków panujących w pomieszczeniu: obliczeniowe parametry instalacji 75/65/20ºC, podciśnienie w pomieszczeniu 10 Pa, przy którym system powinien dostarczyć do pomieszczenia 10 litrów powietrza na sekundę. Założono, że 10% powietrza zewnętrznego dostaje się do pomieszczenia przez infiltrację, czyli poza systemem PURMO Air. Temperaturę zewnętrzną przyjęto na poziomie - 20oC. Przyjęto jeden zestaw wentylacyjny (n= 1 szt). Do projektowania i doboru grzejników z systemem wentylacyjnym stosowany jest program PURMO Air (plik MS Excel)



Poza mocą grzewczą, program podaje średnią temperaturę powietrza nad grzejnikiem ti,ref:

  • niski poziom wymagań: ti,ref > tpom - 8ºC
  • wysoki poziom wymagań: ti,ref > tpom - 2ºC (np. pokoje dla dzieci, chorych itp.)



Bezpieczeństwo i komfort użytkowania systemu wentylacyjnego Purmo AIR:



Aby system wentylacyjny Purmo AIR (AIR) funkcjonował bezpiecznie temperatura wody w systemie grzewczym powinna być sterowana automatyką pogodową. Zaleca się stosowanie zaworów termostatycznych z wyniesionym czujnikiem, zlokalizowanym pod grzejnikiem. W momencie, gdy termostat wyłączy grzejnik, powietrze nawiewane zaczyna się schładzać, powodując jego ponowne otwarcie. Pulsujące działanie zaworu zapobiegnie nadmiernemu schłodzeniu powietrza nawiewanego i wyeliminuje ryzyko zamarznięcia grzejnika.

Częstotliwość wymiany wkładu filtracyjnego jest uzależniona od jakości powietrza zewnętrznego. Jakość powietrza w dużym mieście jest zdecydowanie gorsza niż jakość powietrza na terenach podmiejskich. Dlatego też stan wkładu filtracyjnego należy kontrolować w regularnych odstępach czasu.

Filtr należy wymienić wtedy, gdy jest on wyraźnie zabrudzony. Przeciętnie wkład filtracyjny wymienia się raz na rok. Aby wyczyścić wkład filtracyjny lub go wymienić należy otworzyć komorę filtracyjną. Powierzchnie kanału można czyścić za pomocą odkurzacza lub szczotki.



Spadek ciśnienia, regulacja pracy systemu:

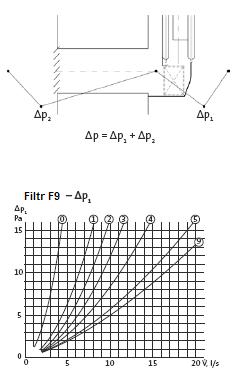

W celu zapewnienia właściwego działania wentylacji, podczas projektowania należy uwzględnić wymaganą różnicę ciśnienia, tzn. podciśnienie. Nie powinno ono być zbyt wysokie w stosunku do szczelności budynku, ponieważ w takim przypadku powietrze będzie napływać do wewnątrz przez nieszczelności. Zalecany spadek ciśnienia nie powinien przekraczać 12 Pa. Kształt kanału nawiewnego i zewnętrzna kratka wlotowa wpływaj ą na straty ciśnienia. Elementy te muszą być uwzględnione podczas projektowania.

Jeżeli budynek jest nieszczelny, do pomieszczeń dostanie się także niekontrolowana ilość powietrza zewnętrznego, zwiększając zapotrzebowanie na energię cieplną. Musimy wtedy przewymiarować grzejniki, uwzględniając dodatkowe starty ciepła.

Całkowicie otwarty kanał doprowadzający powietrze zewnętrzne umożliwia dostarczenie świeżego powietrza do pomieszczenia przeznaczonego dla dwóch osób. W pomieszczeniach przeznaczonych dla jednej osoby w kanale montuje się specjalną kryzę (wchodzącą w skład zestawu) ograniczającą ilość nawiewanego powietrza o połowę. PURMO Air umożliwia również prosty sposób zamknięcia dopływu powietrza np. w wypadku ryzyka pożaru lub ulatniania się gazu. Wystarczy obrócić wkład filtracyjny o 90o, zamykając boczną powierzchnią wkładu przepływ powietrza przez grzejni. Dodatkowa regulacja ilości powietrza wentylacyjnego odbywa się za pomocą kratek wywiewnych umieszczonych w kuchniach, łazienkach i toaletach. Całkowita ilość powietrza wentylacyjnego może być regulowana wentylatorem lub przepustnicami.




System Purmo AIR występuje w AIR 11, AIR 21 i AIR 22:



Purmo AIR11 przeznaczony jest do montażu z grzejnikami PURMO typu 11, tj. C11, CV11, FC11, FCV11, RC11, RCV11 (wszystkie rodzaje z wyjątkiem grzejników z podejściem dolnym środkowym). Wyposażony jest w grzebieniowe uszczelnienie kierujące strumień powietrza do przestrzeni pomiędzy ożebrowaniem konwekcyjnym a płytą grzejnika.

Purmo AIR 21 przeznaczony jest do montażu z grzejnikami PURMO typu 21s, tj. C21s, CV21s, FC21s, FCV21s, RC21s, RCV21s (wszystkie z wyjątkiem grzejników z podejściem dolnym środkowym) . Wyposażony w elementy kierujące powietrze pomiędzy płyty, od dołu ku górze grzejnika.

Purmo AIR 22 przeznaczony jest do montażu z grzejnikami PURMO typu 22 i 33, tj. C22, CV22, FC22, FCV22, RC22, RCV22 oraz C33, CV33 (bez obracania), FC33, FCV33, RC33, RCV33 (wszystkie z wyjątkiem grzejników z podejściem dolnym środkowym) . Wyposażony w elementy kierujące powietrze pomiędzy płyty, od dołu ku górze grzejnika.



UWAGA! Zestaw wentylacyjny musi zawierać odpowiednią dla danego typu grzejnika obudowę + filtr (AIRF200). Grzebieniowe uszczelnienie spełnia bardzo ważną rolę. Jego brak spowoduje niewłaściwe działanie urządzenia. Zestawy nie będą współpracować z grzejnikami typu 10, 20, 30.


Zawieszenia do zestawu wentylacyjnego Purmo AIR



Do montażu zestawu wentylacyjnego Purmo AIR, należy użyć zawieszeń szynowych. Mocowania tego typu są dostarczane jako wyposażenie fabryczne grzejników dolnozasilanych. W przypadku grzejników podłączanych z boku, oraz grzejników typu 11 zawieszenia fabryczne są inne i należy dodatkowo  zaopatrzyć się  w uchwyty szynowe.



Wsporniki szynowe typu Monclac do zainstalowania systemu AIR
