Grzejniki łazienkowe

Ratea

Grzejniki łazienkowe - Ratea

Grzejnik łazienkowy Ratea wyróżnia się rozwiązaniem położenia pionowych kolektorów. Są one położone są bardzo blisko siebie po jednej stronie grzejnika, tworząc pionową oś grzejnika. Od niej rozchodzą się poziome, zgrupowane po dwa kolektory. W zależności od potrzeb kolektory pionowe mogą być umieszczone po prawej lub lewej stronie grzejnika, dzięki czemu możemy dobrać wersję odpowiednią do wyposażenia łazienki. Dzięki oszczędnej stylistyce grzejnik łazienkowy Ratea sprawdza się w najróżniejszych aranżacjach łazienki, pasuje również jako wyposażenie kuchni. Jak wszystkie grzejniki łazienkowe Purmo można go zamówić w różnych wersjach kolorystycznych oraz wyposażyć w dodatkowe akcesoria.

+

Dane techniczne

Materiał: wysokiej jakości profil stalowy
Maksymalne ciśnienie robocze: 10 bar
Maksymalna temperatura: 110°C
Podłączenie: dwa króćce przyłączeniowe średnicy 1/2”
Wyposażenie: zawieszenia o regulowanej odległości grzejnika od ściany
odpowietrznik ręczny średnicy 1/4”
Przygotowanie powierzchni: śrutowanie, odtłuszczanie, fosforanowanie, płukanie wodą zdemineralizowaną
Malowanie podkładowe: anaforeza
Malowanie: napylanie elektrostatyczne
Normy, atesty: PN EN 442, ISO 9002, ISO 14001,
Atest Higieniczny PZH HK/B/0445/01/2004
Zastosowanie: wodne instalacje centralnego ogrzewania
Kraj produkcji: Austria
Gwarancje: 10 lat

Akcesoria

Akcesoria do grzejnika łazienkowego Muna:

Wieszak prosty

- biały ( nr kat. BARP40BL)
- chromowany ( nr kat. BARP40CH)

Wieszak okrągły

- biały (nr kat. ANOPBL)
- chromowany (nr kat. ANOPCH)

Wieszak ręcznikowy typ v - 2 szt

- biały (nr kat. PATVPBL)
- chromowany (nr kat. PATVPCH)

Wielkości grzejników

Typ Rat 08

Typ Rat 12

Typ Rat 18

Wymiary grzejnika łazienkowego Retea:

Widok z przodu

Widok z boku

Widok z góry



H = wysokość
L = szerokość
W = głębokość
Lz = rozstaw zawieszeń
Lp = rozstaw przyłączy

Moc cieplna i wymiary

Moce cieplne i wymiary grzejników łazienkowych Ratea:

Numer
katalogowy
Moc [W]
75/65/
20°C
Moc [W]
90/70/
20°C
Szerokość
L [mm]
Wysokość
H [mm]
Pojemność
wodna [dm³]
Masa [kg] Liczba
poziomych
kolektorów
RAT 08 05 446 558 500 796 3,8 8,8 10
RAT 08 06 530 663 600 796 4,3 10,0 10
RAT 08 07 653 816 750 796 5,0 11,9 10
RAT 12 05 650 813 500 1196 5,9 12,9 15
RAT 12 06 773 966 600 1196 6,7 14,8 15
RAT 12 07 955 1194 750 1196 8,0 17,6 15
RAT 18 05 897 1121 500 1756 8,0 19,2 22
RAT 18 06 1081 1351 600 1756 9,5 21,8 22
RAT 18 07 1357 1696 750 1756 11,5 25,7 22

Moce grzejników w tabeli podano wg normy PN EN 442, uwzgledniono zmniejszenie mocy dla podłączenia dół - dół.

Zawieszenia

Grzejniki łazienkowe Ratea posiadają unikalny system zawieszeń

To, co w innych grzejnikach uniemożliwia prawidłowe ich zawieszenie w dowolnym punkcie łazienki (nierówna powierzchnia, nietypowe wykończenie powierzchni), w przypadku nowej linii grzejników łazienkowych Purmo zostało rozwiązane pomysłowo i funkcjonalnie. Do każdego grzejnika dołączono zestaw zawieszeń pozwalających na regulację odległości między grzejnikiem a ścianą do 15 mm. Dodatkowo można wypoziomować grzejnik bez względu na nierówności ścian.

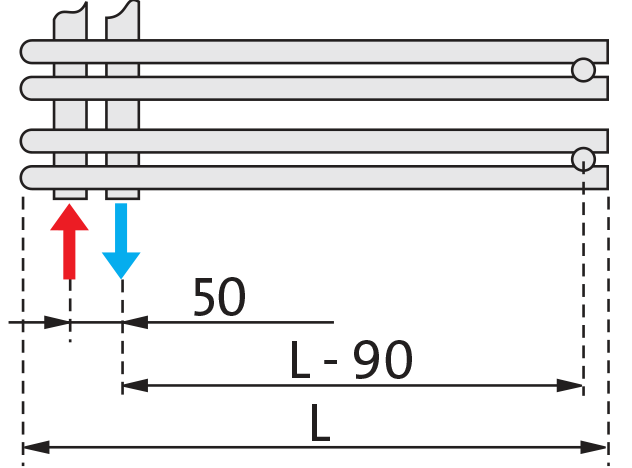

Podłączenie

Współczynniki korekcyjne

Współczynniki korekcjne dla grzejnkiów łazienkowych Purmo:


tz tp Temperatura powietrza w ogrzewanym pomieszczeniu ti [°C]
°C °C 16 18 20 22 24
90 70 0,73 0,76 0,80 0,83 0,87
80 60 0,91 0,96 1,01 1,07 1,13
75 65 0,90 0,95 1,00 1,05 1,12
75 60 0,97 1,02 1,08 1,14 1,21
75 55 1,04 1,10 1,17 1,24 1,32
70 60 1,03 1,08 1,15 1,22 1,30
70 55 1,11 1,17 1,25 1,33 1,42
70 50 1,20 1,28 1,37 1,47 1,58
65 55 1,18 1,26 1,34 1,43 1,54
65 50 1,29 1,37 1,47 1,59 1,71
60 50 1,39 1,48 1,60 1,73 1,87
60 45 1,53 1,65 1,78 1,94 2,13
55 45 1,66 1,80 1,96 2,15 2,37

Instrukcja montażu

Akcesoria

Akcesoria dla grzejników łazienkowych Ratea:

Wieszak prosty chromowany

wymiary:
- 492 mm - nr kat. DAWZC0104A
- 596 mm - nr kat. DAWZC0105A
- 804 mm ( dla grzejników o szer. 750, 900 mm )- nr kat. DAWZC0108A

Wieszak wygięty chromowany

wymiary:
- 500 mm - nr kat. DABZC0105A
- 650 mm ( dla grzejników o szer. 750, 900 mm) - nr kat. DABZC0106A

Półka szklana

wymiary:
- 300 mm - nr kat. DAAZC0103A
- 500 mm - nr kat. DAAZC0105A
- 650 mm ( dla grzejników o szer. 750, 900 mm ) - nr kat. DAAZC0106A

Wieszak Typ C chromowany

nr kat. DARZC0100A

Wieszak ręcznikowy okrągły

nr kat. DAHZC0100A
