Grzejniki konwektorowe

Aura Comfort

Grzejniki konwektorowe - Aura Comfort

Grzejniki Aura Comfort mają uniwersalne zastosowanie w budynkach biurowych, ogrodach zimowych lub witrynach sklepowych w szczególności w pomieszczeniach o dużym przeszkleniu. Elementem grzejnym jest miedziano-aluminiowy wymiennik ciepła ukryty w estetycznej obudowie stalowej, od góry osłonięty kratką z duraluminium. Obudowa grzejników Aura nie nagrzewa się bezpośrednio od czynnika grzewczego, co zapobiega utracie energii poprzez promieniowanie do powierzchni szklanych, obniżając tym samym koszty eksploatacyjne. Całość mocowana jest do podłogi przy użyciu estetycznych konsol montażowych. Grzejniki Aura Comfort produkowane są w 265 standardowych typach.

+

Dane techniczne:

  • Szerokość : 96, 146, 186, 236 mm
  • Długość : od 600 do 2900 mm
  • Wysokość : 90, 140, 240, 280 mm
  • Przyłącza wodne : 2 x G ." - gwint wewnętrzny
  • Ciśnienie robocze : 10 bar
  • Temperatura maksymalna : 110 oC
  • Ciśnienie probne : 13 bar

Wyposażenie standardowe :

  • odporny na korozję, miedziano-aluminiowy wymiennik ciepła, posiadający dwa otwory przyłączeniowe z gwintem wewnętrznym G ½"
  • obudowa stalowa z górną kratką podłużną z duraluminium
  • komplet wsporników umożliwiających montaż do wykończonej lub niewykończonej podłogi w zależności od wybranej wersji
  • odpowietrznik

Obudowa stalowa wraz z kratką górną oraz wsporniki montażowe malowane są lakierem proszkowym w kolorze śnieżnobiałym RAL 9016
standardowe podłączenie z prawej strony (grzejniki z podłączeniami z lewej strony na zapytanie)

Wyposażenie opcjonalne :

  • zawór termostatyczny oraz zawór odcinająco-regulacyjny
  • głowica termostatyczna
  • obudowa stalowa z górną kratką oraz wsporniki montażowe w kolorze innym niż śnieżnobiały RAL 9016
  • lakierowany wymiennik ciepła
  • maskownice wsporników montażowych.

Wielkości grzejników

Typ 90

Typ 140

Typ 240

Typ 280

Wymiary grzejnika łazienkowego Aura Comfort:



h - odległość od podłogi
h = 100 mm dla wersji WKF (montaż na gotowej podłodze)
h = 100 - 235 mm dla wersji WKH (montaż na surowej podłodze)

Moc cieplna i wymiary

Moc cieplna grzejników [W] według normy PN-EN 442 dla parametrów 75/65/20 ˚C, 70/55/20 ˚C i 55/45/20 ˚C:

Wszystkie grzejniki Aura dostępne na zamówienie.

Wysokość 90 mm:

Lc długość całkowita [mm] parametry tz / tp / ti [˚C] B - szerokość [mm]
96 146 236
600 75/65/20 109 245 549
  70/55/20 86 194 435
  55/45/20 54 121 271
700 75/65/20 128 286 640
  70/55/20 101 227 507
  55/45/20 63 141 316
800 75/65/20 145 326 732
  70/55/20 115 259 580
  55/45/20 72 161 361
900 75/65/20 164 368 824
  70/55/20 130 292 653
  55/45/20 81 182 407
1000 75/65/20 182 408 915
  70/55/20 144 324 726
  55/45/20 90 201 451
1100 75/65/20 200 449 1006
  70/55/20 159 356 798
  55/45/20 99 222 496
1200 75/65/20 219 490 1098
  70/55/20 174 389 871
  55/45/20 108 242 542
1300 75/65/20 237 531 1190
  70/55/20 188 421 944
  55/45/20 117 262 587
1400 75/65/20 255 571 1281
  70/55/20 202 453 1016
  55/45/20 126 282 632
1500 75/65/20 273 612 1373
  70/55/20 216 485 1089
  55/45/20 135 302 677
1600 75/65/20 291 653 1464
  70/55/20 231 518 1161
  55/45/20 144 322 722
1800 75/65/20 327 734 1646
  70/55/20 259 582 1305
  55/45/20 161 362 812
2000 75/65/20 364 816 1830
  70/55/20 289 647 1451
  55/45/20 180 403 903
2200 75/65/20
898 2013
  70/55/20
712 1596
  55/45/20
443 993
2400 75/65/20   979 2196
  70/55/20
776 1741
  55/45/20
483 1083
2600 75/65/20   1061 2379
  70/55/20
841 1886
  55/45/20
523 1174
2800 75/65/20   1176 2604
  70/55/20
933 2065
  55/45/20
580 1285
2900 75/65/20   1233 2764
  70/55/20
978 2192
  55/45/20
608 1364

Wysokość 140 mm:

Lc długość całkowita [mm] parametry tz / tp / ti [˚C] B - szerokość [mm]
96 146 186 236
600 75/65/20 197 379 554 722
  70/55/20 156 301 439 573
  55/45/20 97 187 273 356
700 75/65/20 229 442 647 842
  70/55/20 182 350 513 668
  55/45/20 113 218 319 415
800 75/65/20 262 506 739 963
  70/55/20 208 401 586 764
  55/45/20 129 250 365 475
900 75/65/20 295 569 832 1083
  70/55/20 234 451 660 859
  55/45/20 146 281 410 534
1000 75/65/20 328 632 924 1203
  70/55/20 260 501 733 954
  55/45/20 162 312 456 594
1100 75/65/20 360 695 1016 1324
  70/55/20 285 551 806 1050
  55/45/20 178 343 501 653
1200 75/65/20 393 758 1108 1444
  70/55/20 312 601 879 1145
  55/45/20 194 374 547 712
1300 75/65/20 431 834 1220 1591
  70/55/20 342 661 967 1262
  55/45/20 213 411 602 785
1400 75/65/20 469 909 1332 1737
  70/55/20 372 721 1056 1377
  55/45/20 231 448 657 857
1500 75/65/20 507 985 1444 1884
  70/55/20 402 781 1145 1494
  55/45/20 250 486 712 929
1600 75/65/20 544 1060 1556 2030
  70/55/20 431 841 1234 1610
  55/45/20 268 523 768 1002
1800 75/65/20 619 1211 1779 2322
  70/55/20 491 960 1411 1841
  55/45/20 305 597 878 1146
2000 75/65/20 695 1363 2003 2615
  70/55/20 551 1081 1588 2074
  55/45/20 343 672 988 1290
2200 75/65/20 770 1514 2227 2908
  70/55/20 611 1201 1766 2306
  55/45/20 380 747 1099 1435
2400 75/65/20 847 1666 2451 3200
  70/55/20 672 1321 1944 2537
  55/45/20 418 822 1209 1579
2600 75/65/20 925 1818 2675 3493
  70/55/20 733 1442 2121 2770
  55/45/20 456 897 1320 1723
2800 75/65/20 1008 1988 2192 3780
  70/55/20 799 1576 1738 2997
  55/45/20 497 981 1081 1865
2900 75/65/20 1041 2047 3010 3931
  70/55/20 825 1623 2387 3117
  55/45/20 514 1010 1485 1939

Wysokość 240 mm:

Lc długość całkowita [mm] parametry tz / tp / ti [˚C] B - szerokość [mm]
96 146 186 236
600 75/65/20 197 379 554 722
  70/55/20 156 301 439 573
  55/45/20 97 187 273 356
700 75/65/20 229 442 647 842
  70/55/20 182 350 513 668
  55/45/20 113 218 319 415
800 75/65/20 262 506 739 963
  70/55/20 208 401 586 764
  55/45/20 129 250 365 475
900 75/65/20 295 569 832 1083
  70/55/20 234 451 660 859
  55/45/20 146 281 410 534
1000 75/65/20 328 632 924 1203
  70/55/20 260 501 733 954
  55/45/20 162 312 456 594
1100 75/65/20 360 695 1016 1324
  70/55/20 285 551 806 1050
  55/45/20 178 343 501 653
1200 75/65/20 393 758 1108 1444
  70/55/20 312 601 879 1145
  55/45/20 194 374 547 712
1300 75/65/20 431 834 1220 1591
  70/55/20 342 661 967 1262
  55/45/20 213 411 602 785
1400 75/65/20 469 909 1332 1737
  70/55/20 372 721 1056 1377
  55/45/20 231 448 657 857
1500 75/65/20 507 985 1444 1884
  70/55/20 402 781 1145 1494
  55/45/20 250 486 712 929
1600 75/65/20 544 1060 1556 2030
  70/55/20 431 841 1234 1610
  55/45/20 268 523 768 1002
1800 75/65/20 619 1211 1779 2322
  70/55/20 491 960 1411 1841
  55/45/20 305 597 878 1146
2000 75/65/20 695 1363 2003 2615
  70/55/20 551 1081 1588 2074
  55/45/20 343 672 988 1290
2200 75/65/20 770 1514 2227 2908
  70/55/20 611 1201 1766 2306
  55/45/20 380 747 1099 1435
2400 75/65/20 847 1666 2451 3200
  70/55/20 672 1321 1944 2537
  55/45/20 418 822 1209 1579
2600 75/65/20 925 1818 2675 3493
  70/55/20 733 1442 2121 2770
  55/45/20 456 897 1320 1723
2800 75/65/20 1008 1988 2192 3780
  70/55/20 799 1576 1738 2997
  55/45/20 497 981 1081 1865
2900 75/65/20 1041 2047 3010 3931
  70/55/20 825 1623 2387 3117
  55/45/20 514 1010 1485 1939

Wysokość 280 mm:

Lc długość całkowita [mm] parametry tz / tp / ti [˚C] B - szerokość [mm]
96 146 186 236
600 75/65/20 290 557 814 1061
  70/55/20 230 442 645 841
  55/45/20 143 275 402 523
700 75/65/20 337 650 951 1238
  70/55/20 267 515 754 982
  55/45/20 166 321 469 611
800 75/65/20 385 744 1086 1416
  70/55/20 305 590 861 1123
  55/45/20 190 367 536 699
900 75/65/20 434 836 1223 1592
  70/55/20 344 663 970 1262
  55/45/20 214 412 603 785
1000 75/65/20 482 929 1358 1768
  70/55/20 382 737 1077 1402
  55/45/20 238 458 670 872
1100 75/65/20 529 1022 1494 1946
  70/55/20 419 810 1185 1543
  55/45/20 261 504 737 960
1200 75/65/20 578 1115 1630 2123
  70/55/20 458 884 1293 1683
  55/45/20 285 550 804 1047
1300 75/65/20 634 1226 1795 2338
  70/55/20 503 972 1423 1854
  55/45/20 313 605 886 1153
1400 75/65/20 689 1337 1959 2553
  70/55/20 546 1060 1553 2024
  55/45/20 340 660 966 1260
1500 75/65/20 745 1448 2123 2769
  70/55/20 591 1148 1683 2196
  55/45/20 368 714 1047 1366
1600 75/65/20 800 1559 2287 2984
  70/55/20 634 1236 1814 2366
  55/45/20 395 769 1128 1472
1800 75/65/20 910 1782 2616 3413
  70/55/20 722 1413 2074 2706
  55/45/20 449 879 1291 1684
2000 75/65/20 1022 2004 2945 3844
  70/55/20 810 1589 2335 3048
  55/45/20 504 989 1453 1896
2200 75/65/20 1132 2226 3274 4275
  70/55/20 898 1765 2596 3390
  55/45/20 558 1098 1615 2109
2400 75/65/20 1245 2449 3603 4704
  70/55/20 987 1942 2857 3730
  55/45/20 614 1208 1778 2321
2600 75/65/20 1360 2673 3932 5135
  70/55/20 1078 2120 3118 4072
  55/45/20 671 1319 1940 2533
2800 75/65/20 1477 1905 4272 5580
  70/55/20 1171 1511 3388 4425
  55/45/20 729 940 2108 2753
2900 75/65/20 1530 3009 4425 5779
  70/55/20 1213 2386 3509 4583
  55/45/20 755 1484 2183 2851

Pojemność i ciężar

Pojemność i ciężar:

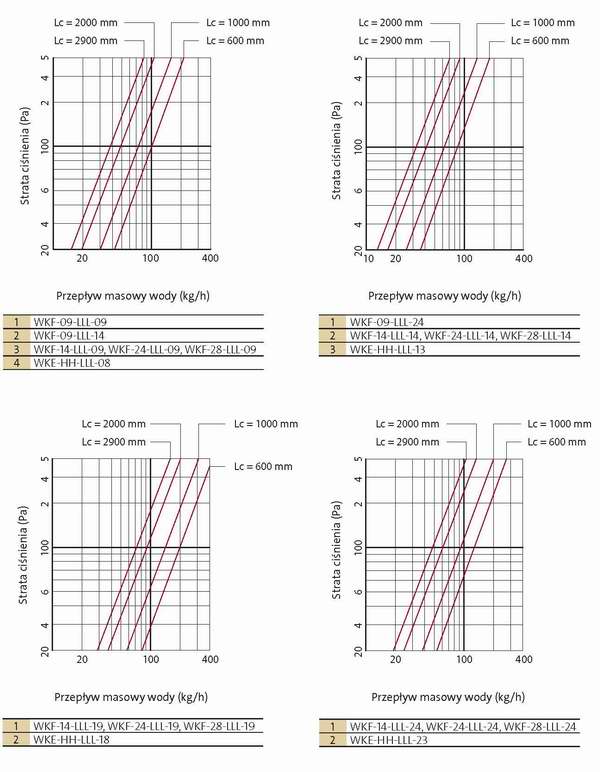

Charakterystyki hydrauliczne

Charakterystyki hydrauliczne:



Sposoby podłączenia

Grzejniki Aura Comfort wys. 09 (90 mm):

Grzejniki Aura Comfort wysokość 14 (140 mm), 24 (240 mm), 28 (280 mm) - szerokość 96, 146 mm, 186 mm i 236 mm:

Montaż

Montaż grzejników Aura :

UWAGA: Dla grzejnikow montowanych na wspornikach do gotowej podłogi (WKF) można dodatkowo zamowić maskownice (WZA) osłaniające przyłacza do instalacji. Dotyczy to grzejnikow o szerokości 146, 186 oraz 236 mm

Przy montażu grzejników Aura Comfort stosuje się zestawy solidnych wsporników przeznaczonych do instalacji na gotowej podłodze (WKF) lub wsporniki z regulowaną wysokością stosowane przy instalacji do surowej podłogi (WKH).

Ilość wsporników:
Długość od 600 do 1600 mm: 2 sztuki
Długość od 1800 do 2900 mm: 3 sztuki
Wsporniki niestandardowe na zapytanie

Akcesoria

Akcesoria do grzejników konwektorowch Aura:

Współczynniki korekcyjne

Współczynniki korekcyjne:

Przykład:

Grzejnik: WKE-14-100-18-00, moc cieplna 75/65/20 C: QN = 924 W,
Temperatura zasilania: 50 C, Temperatura powrotu: 40 C, Temperatura powietrza: 20 C, Wspołczynnik korekcyjny K1 = 0,40
Obliczona moc cieplna: Q = QN x K1 = 924 W x 0,40 = 370 W
Grzejnik WKE-14-100-18-00 przy parametrach pracy 50/40/20 C osiągnie moc cieplną rowną 370 W.
