Aquilo F2V

Grzejniki kanałowe Aquilo F2V przeznaczone są do montażu w podłogach ogrzewanych pomieszczeń i mogą być wykorzystywane do ich ogrzewania lub chłodzenia. Elementem grzejnym lub chłodzącym jest miedziano aluminiowy wymiennik ciepła, pomalowany na kolor czarny, zamontowany w wannie ze stali nierdzewnej, w kolorze naturalnym. Grzejniki Aquilo F2V wyposażone są w cichobieżne wentylatory odśrodkowe zamontowane w wannie obok wymiennika, w liczbie zależnej od długości wymiennika, zapewniające wymuszony obieg powietrza i przez to odpowiednio wyższą wydajność cieplną lub chłodniczą grzejnika. Wentylatory napędzane są silnikami zasilanymi napięciem 230V. Podłączenie wymiennika do dwururowej instalacji grzewczej lub chłodniczej poprzez dwa króćce z gwintem wewnętrznym G½". Od góry grzejnik zabezpieczony jest poprzeczną kratką maskującą wykonaną z materiału z oferty producenta, którą należy zamawiać osobno. Konieczny jest zakup dodatkowego wyposażenia elektrycznego - odpowiednio dobranego transformatora oraz regulatora naściennego sterującego obrotami wentylatora.

Ogrzewanie i chłodzenie. Podłogowy grzejnik kanałowy



Dane techniczne grzejników kanałowych Aquilo F2V

Szerokość:

340 mm

Długość: 850, 1200, 1600, 2100, 2400, 2700 mm
Wysokość: 170 mm
Materiał wymiennika : rurki miedziane z nałożonymi lamelami aluminiowymi

Wyposażenie wymiennika:

odpowietrznik ręczny, zestaw giętkich przyłączy ze stali nierdzewnej
o długości 10 cm z gwintem G ½"
Materiał wanny: standard: stal nierdzewna, w kolorze naturalnym
Uwaga: grzejniki przeznaczone na baseny muszą być zamawiane w wykonaniu specjalnym. Dokładna specyfikacja na zapytanie.

Wyposażenie wanny:

śruby poziomujące M8x30 mm z sześciokątem wewnętrznym (dla długości wanny do 2,5 m – 4 szt., powyżej 2,5 m – 6 szt.), 4 elementy mocujące do podłoża ze śrubami mocującymi do wanny, wyłamywane przepusty dla podłączenia instalacji grzewczej lub chłodniczej + 2 gumowe przepusty do podłączenia instalacji elektrycznej, pokrywa z blachy stalowej maskująca przyłącza do wymiennika, płyta wiórowa chroniąca wymiennik i wannę przed uszkodzeniem lub zanieczyszczeniem w czasie montażu a także zabezpieczająca przed zdeformowaniem wanny podczas betonowania, odwodnienie wanny
Materiał kratki : drewno (dąb, buk), stal nierdzewna
duraluminium w kolorach do wyboru: naturalny, jasny brąz, ciemny brąz lub czarny
Uwaga: przy pracy w trybie chłodzenia dopuszcza się stosowanie jedynie kratek z duraluminium

Wyposażenie elektryczne standardowe:

1 moduł z wentylatorami odśrodkowymi napędzanymi silnikiem na napięcie 230V (liczba wentylatorów w danym module zależy od długości grzejnika). Na jeden moduł przypada jeden silnik.

Wyposażenie elektryczne dodatkowe, obowiązkowe:

transformator RAS (~230V) dobierany do wielkości grzejnika lub grupy grzejników w zależności od ilości podłączanych silników oraz przełącznik ręczny lub termostat pokojowy z ręcznym lub automatycznym przełącznikiem obrotów do regulacji wydajności cieplnej lub chłodniczej grzejnika poprzez trzystopniową zmianę obrotów wentylatorów (możliwość wyboru termostatu ze zdalnym sterowaniem za pomocą pilota).
Przyłącza wodne: 2 x G ½" – gwint wewnętrzny
Ciśnienie robocze: 10 bar
Temperatura maksymalna: 110oC

Ciśnienie próbne:

13 bar

AQUILO F2V
(ogrzewanie lub chłodzenie)

1 - Płyta zabezpieczająca grzejnik na czas transportu i montażu
2 - Profile stabilizujące geometrię wanny stosowane podczas
montażu
3 - Puszka podłączeniowa dla instalacji zasilania wentylatorów
4 - Blacha maskująca podłączenie do instalacji c.o.
5 - Wymiennik ciepła (rurki miedziane, lamele aluminiowe,
całość pokryta czarnym lakierem)
6 - Wanna grzejnika
(obustronnie ocynkowana, blacha lakierowana)
7 - Odpowietrznik
8 - Elementy mocujące do podłoża
9 - Przepusty przyłączeniowe do instalacji c.o. (do wyłamania)



Wielkości grzejników

Rzut z boku

Rzut z góry

Moc cieplna i wymiary

Moc cieplna grzejników [W] według normy PN-EN 16430 dla parametrów 75/65/20 °C.

Moc chłodnicza grzejników [W] według normy PN-EN 16430 dla parametrów 8/14/28 °C.

Wentylator zasilany prądem przemiennym o napięciu 230V.

AQUILO F2V
(ogrzewanie lub chłodzenie) wys. 170 mm, szerokość 340 mm

Tryb chłodzenia

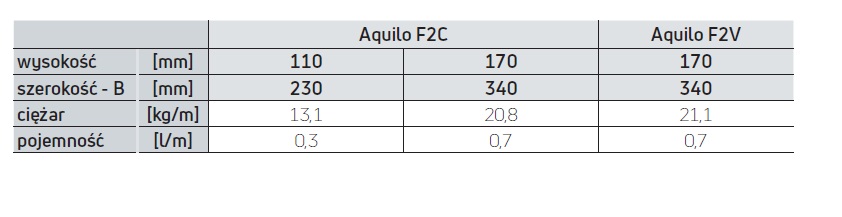

Pojemność i ciężar

Ciężar i pojemność wodna grzejników kanałowych Aquilo F2V:

Charakterystyki hydrauliczne



Charakterystyki hydrauliczne dla grzejników kanałowych Aquilo F2V:





Sposoby podłączenia

Zalecana instalacja grzejników kanałowych Aquilo F2V:



Sposób zamawiania





Akcesoria

   Kratki maskujące do grzejników kanałowych Aquilo:


  drewniana, poprzeczna
- Buk lub dąb.
- Surowy, olejowany lub lakierowany
- Zwijana kratka poprzeczna z dębowymi lub bukowymi
poprzeczkami
- Kratka drewniana jest standardowo dostarczana w
wersji surowej PMO czyli bez listwy wykończeniowej.
- Wolny przepływ: 58%
  duraluminium, poprzeczna
- Zwijana kratka poprzeczna z duraluminiowymi (anodowanymi)
poprzeczkami
- Dostępne kolory: naturalny, jasny brąz, ciemny brąz
lub czarny
- Kratka jest standardowo dostarczana w wersji PMO
czyli bez listwy wykończeniowej
- Wolny przepływ: 71%
  duraluminium, podłużna (tylko dla grzejników FMS)
- Kratka podłużna z duraluminiowymi (anodowanymi)
poprzeczkami
- Dostępne kolory: naturalny, jasny brąz, ciemny brąz
lub czarny
- Kratka jest standardowo dostarczana w wersji PMO
czyli bez listwy wykończeniowej
- Wolny przepływ: 71%

  stal nierdzewna, poprzeczna
- Zwijana kratka poprzeczna z poprzeczkami ze stali
nierdzewnej
- Gatunek stali: 1.4301
- Kratka jest standardowo dostarczana w wersji PMO
czyli bez listwy wykończeniowej
- Wolny przepływ: 58%
  stal nierdzewna, podłużna (tylko dla grzejników FMS)
- Kratka podłużna z poprzeczkami ze stali nierdzewnej
- Gatunek stali: 1.4301
- Kratka jest standardowo dostarczana w wersji PMO
czyli bez listwy wykończeniowej
- Wolny przepływ: 58%



Współczynniki korekcyjne

Współczynniki korekcyjne

Przykład: Grzejnik: FMS-25-100-11, moc cieplna 75/65/20 °C: QN = 266 W,
Temperatura zasilania: 55 °C, Temperatura powrotu: 45 °C, Temperatura powietrza: 20 °C, Współczynnik korekcyjny K1 = 0,49
Obliczona moc cieplna: Q = QN x K1 = 266 W x 0,49 = 130 W
