Grzejniki kanałowe

Aquilo F2C

Grzejniki kanałowe - Aquilo F2C

Grzejniki kanałowe Aquilo F2C przeznaczone są do montażu w podłogach pomieszczeń i mogą być wykorzystywane zarówno do ich ogrzewania lub chłodzenia. Elementem grzejnym lub chłodzącym jest miedziano-aluminiowy wymiennik ciepła, pomalowany na kolor czarny, zamontowany w wannie ze stali nierdzewnej, także pomalowanej na kolor czarny.
Grzejniki Aquilo F2C wyposażone są w cichobieżne wentylatory odśrodkowe zamontowane w wannie obok wymiennika, w liczbie zależnej od długości wymiennika, zapewniające wymuszony obieg powietrza i przez to odpowiednio wyższą wydajność cieplną lub chłodniczą grzejnika.
Wentylatory napędzane są silnikami zasilanymi napięciem 12 V. Od góry grzejnik zabezpieczony jest poprzeczną kratką maskującą wykonaną z materiału z oferty producenta, którą należy zamawiać osobno. Podłączenie wymiennika do dwururowej instalacji grzewczej lub chłodniczej poprzez dwa króćce z gwintem wewnętrznym G½". Obowiązkowe wyposażenie elektryczne, które należy zamówić dodatkowo, stanowi odpowiednio dobrany transformator (natynkowy lub podtynkowy) oraz regulator naścienny sterujący obrotami wentylatora.

+



Dane techniczne grzejników kanałowych Aquilo F2C



Szerokość:

240 mm

Długość: 600, 1000, 1400, 1800 mm
Wysokość: 110 mm
Materiał wymiennika : rurki miedziane z nałożonymi lamelami aluminiowymi

Wyposażenie wymiennika:

odpowietrznik ręczny, korek spustowy, zestaw giętkich przyłączy ze stali nierdzewnej o długości 10 cm z gwintem G ½"
Materiał wanny: stal nierdzewna w kolorze naturalnym

Wyposażenie wanny:

śruby poziomujące M8x30 mm z sześciokątem wewnętrznym (dla długości wanny do 2,5 m – 4 szt., powyżej 2,5 m – 6 szt.), 4 elementy mocujące do podłoża ze śrubami mocującymi do wanny, wyłamywane przepusty dla podłączenia instalacji grzewczej lub chłodniczej + 2 gumowe przepusty do podłączenia instalacji elektrycznej, pokrywa z blachy stalowej maskująca przyłącza do wymiennika, płyta wiórowa chroniąca wymiennik i wannę przed uszkodzeniem lub zanieczyszczeniem w czasie montażu a także zabezpieczająca przed zdeformowaniem wanny podczas betonowania
Materiał kratki : drewno (dąb, buk);
duraluminium w kolorach do wyboru: naturalny, złoty, jasny brąz, ciemny brąz lub czarny;
stal nierdzewna

Wyposażenie elektryczne standardowe:

1 moduł z wentylatorami odśrodkowymi napędzanymi silnikiem na napięcie 12V/50 Hz (liczba wentylatorów w danym module zależy od długości grzejnika). Na jeden moduł przypada jeden silnik.

Wyposażenie elektryczne dodatkowe, obowiązkowe:

transformator PAT (~230/12 V) dobierany do wielkości grzejnika lub grupy grzejników w zależności od ilości podłączanych silników oraz przełącznik ręczny lub termostat pokojowy z ręcznym lub automatycznym przełącznikiem obrotów do regulacji wydajności cieplnej lub chłodniczej grzejnika poprzez trzystopniową zmianę obrotów wentylatorów (możliwość wyboru termostatu ze zdalnym sterowaniem za pomocą pilota).
Przyłącza wodne: 2 x G 1/2" – gwint wewnętrzny
Ciśnienie robocze: 10 bar
Temperatura maksymalna: 110oC

Ciśnienie próbne:

13 bar



UWAGA! Zabrania się zasilania grzejnika F2C bezpośrednio z sieci o napięciu ~230 V. Obowiązkowo należy zastosować odpowiedni rodzaj transformatora PAT.

Wielkości grzejników

Rzut z góry

Rzut z boku

Lc - dlugość całkowita grzejnika
L - długość wymiennika
B - Szerokość

Moc cieplna i wymiary

Moc cieplna [W] grzejników kanałowych Aquilo F2C przy temperaturze powietrza w ogrzewanym pomieszczeniu ti = 20oC

  Wysokość (mm)
Szerokość (mm)
szerokość 340mm, wysokość 140mm
Długość (mm) moc chłodnicza
[W]
moc cieplna
[W]
liczba
silników
typ
transformatora
moc elektryczna
[W]
600 75/65/20°C 878
1
PAT-02 11
70/55/20°C 741
55/45/20°C     524
6/12/26°C  242
1000 75/65/20°C 1975 1 11
70/55/20°C 1667
55/45/20°C    1178
 6/12/26°C  544
1400 75/65/20°C 3072 1 11
70/55/20°C 2593
 55/45/20°C   1832
 6/12/26°C  846
1800 75/65/20°C 4169 1 11
70/55/20°C 3518
 55/45/20°C    2486
6/12/26°C  1148

Pojemność i ciężar

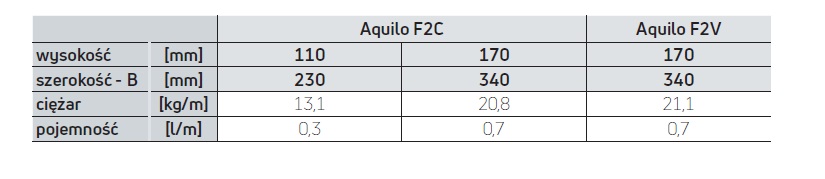

Ciężar i pojemność wodna grzejników kanałowych Aquilo F2C:

szerokość - B [mm] 240
Wysokość [mm] 110
Ciężar [kg/m] 10,5
Pojemność [l/m] 0,3

Charakterystyki hydrauliczne



Charakterystyki hydrauliczne dla grzejników kanałowych Aquilo F2C:



Sposoby podłączenia

Zalecana instalacja grzejników kanałowych Aquilo F2C:

Sposób zamawiania

Kody zamawiania grzejników kanałowych Aquilo:

Kody zamawiania kratek:

Zalecane wykonanie kratki dla wersji basenowej ze stali nierdzewnej.
W obiektach gdzie mogą występować duże obciążenia mechaniczne kratek (salony samochodowe, sale gimnastyczne) zaleca się stosowanie kratek z duraluminium lub stali nierdzewnej.

Kratki do grzejników Aquilo wykonane z buku lub dębu surowego mają wilgotność ok. 10%. Aby umożliwić klientowi nadanie odpowiedniej barwy według indywidualnych potrzeb, nie są fabrycznie zabezpieczone żadnym lakierem.
Jednakże w czasie składowania lub po zamontowaniu ze względu na możliwość wchłaniania wilgoci z otoczenia kratki z drewna surowego mogą ulegać wydłużeniu nawet o 2-3 mm na każdy metr długości kratki. Aby uchronić się przed negatywnymi skutkami tego zjawiska należy chronić kratki przed możliwością zawilgocenia. Malowanie olejem lub lakierem eliminuje niepożądane efekty wydłużania się i skracania kratek drewnianych. W przypadku zawilgocenia, kratki lakierować dopiero po ich wyschnięciu i osiągnięciu z powrotem wymaganej długości, odpowiedniej do wymiarów wanny.

Akcesoria

Kratki maskujące do grzejników kanałowych Aquilo:

  drewniana, poprzeczna
Buk lub dąb
Surowy, olejowany lub lakierowany
Zwijana kratka poprzeczna z dębowymi lub bukowymi poprzeczkami
Kratka drewniana jest standardowo dostarczana w wersji surowej PMO czyli bez listwy wykończeniowej.
Wolny przepływ: 58%
  duraluminium, poprzeczna
Zwijana kratka poprzeczna z duraluminiowymi (eloksowanymi) poprzeczkami
Dostępne kolory: naturalny, złoty, jasny brąz, ciemny brąz lub czarny
Kratka jest standardowo dostarczana w wersji PMO czyli bez listwy wykończeniowej
Wolny przepływ: 71%
  duraluminium, podłużna
Kratka podłużna z duraluminiowymi (eloksowanymi) poprzeczkami
Dostępne kolory: naturalny, złoty, jasny brąz, ciemny brąz lub czarny
Kratka jest standardowo dostarczana w wersji PMO czyli bez listwy wykończeniowej
Wolny przepływ: 71%
UWAGA: Kratki podłużne można zastosować tylko z grzejnikami FMK
  stal nierdzewna, poprzeczna
Zwijana kratka poprzeczna z poprzeczkami ze stali nierdzewnej
Gatunek stali: 1.4301
Kratka jest standardowo dostarczana w wersji PMO czyli bez listwy wykończeniowej
Wolny przepływ: 58%
  stal nierdzewna, podłużna
Kratka podłużna z poprzeczkami ze stali nierdzewnej
Gatunek stali: 1.4301
Kratka jest standardowo dostarczana w wersji PMO czyli bez listwy wykończeniowej
Wolny przepływ: 58%
UWAGA: Kratki podłużne można zastosować tylko z grzejnikami FMK

Współczynniki korekcyjne

Współczynniki korekcyjne

do doboru mocy cieplnej cieplnej grzejników kanałowych Aquilo dla parametrów innych niż 75/65/20°C

Przykład: Grzejnik: FMK-26-100-11, moc cieplna 75/65/20 °C: QN = 266 W
Temperatura zasilania: 55 °C. Temperatura powrotu: 45 °C. Temperatura powietrza: 20 °C. Współczynnik korekcyjny K1 = 0,49
Obliczona moc cieplna: Q = QN x K1 = 266 W x 0,49 = 130 W

Katalog techniczny - grzejniki kanałowe Aquilo (02.2015)

Technical catalogue - Aquilo trench convectors (08.2015)

Cennik detaliczny - grzejniki płytowe, dekoracyjne, łazienkowe, kanałowe (06.2017)

Instrukcja - regulator PER07 i PER08

Instrukcja montażu grzejników kanałowych Aquilo

Deklaracja zgodności na transformator PAT do grzejników kanałowych AQUILO

Deklaracja zgodności na grzejniki kanałowe AQUILO

Atmosfera domowego ciepła (06.2017)
