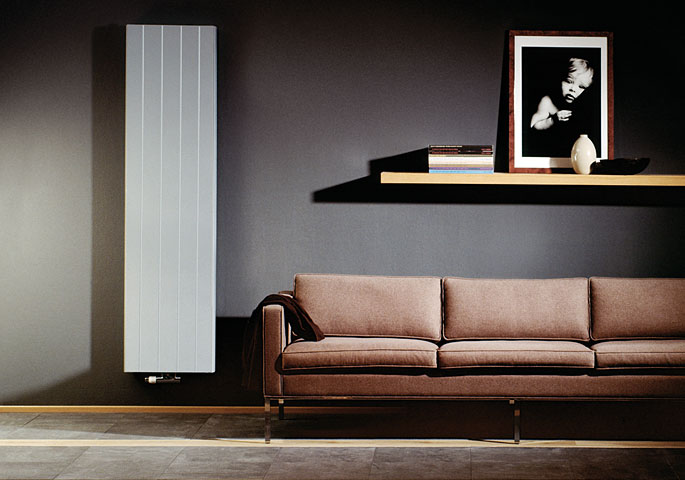

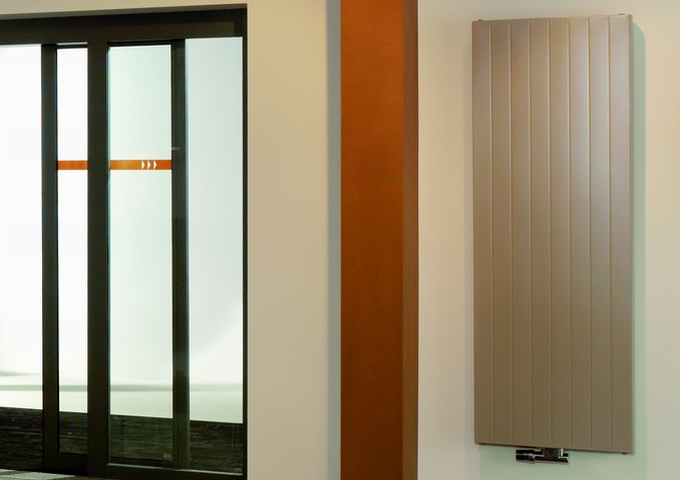

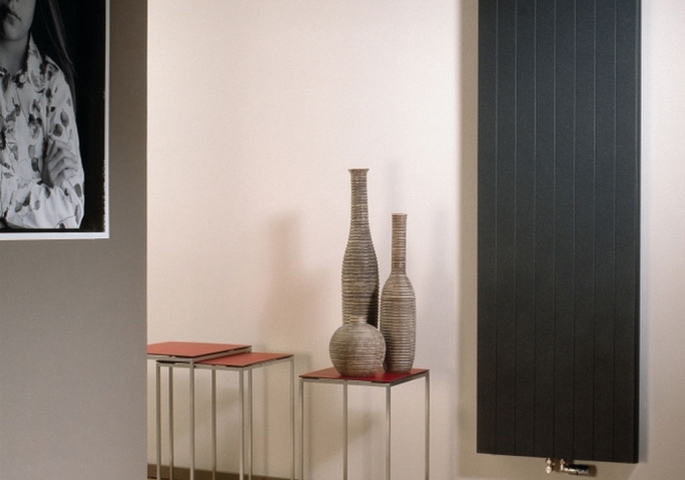

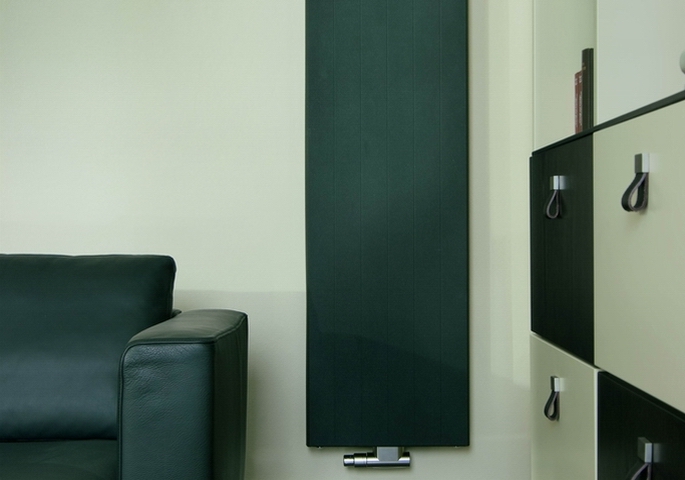

Grzejniki dekoracyjne - Faro V

Grzejnik dekoracyjny z oferty Purmo -  Faro V (FAV) to świetny wybór dla zwolenników mniej surowych, ale wciąż nowoczesnych wnętrz. Ten pionowy grzejnik pokojowy idealnie nadaje się do montażu na wąskiej ścianie.

Jego płyta czołowa jest ozdobiona delikatnym profilowaniem, które dodaje całej konstrukcji lekkości i elegancji. Wyjątkowo zaprojektowana osłona górna doskonale współgra ze stylowym frontem. Dobór odpowiedniego koloru potrafi wydobyć z grzejnika Faro nieoczekiwane efekty dekoracyjne. Estetyczne grzejniki w rzadko spotykanych kolorach, np. czekoladowym lub czarnym, stanowią unikatowy element wystroju wnętrz w stylu minimalistycznym. Natomiast jeśli postanowimy przełamać spokojny wystrój dodatkami o intensywnej barwie np. czerwieni – dobór grzejników w tym kolorze także będzie stanowił ciekawy kontrapunkt kolorystyczny. Model Faro V bardzo atrakcyjnie prezentuje się bowiem na tle ściany w kontrastowym kolorze.

Gwarancja na wszystkie grzejniki (w tym na grzejniki ozdobne Faro) Purmo opiewa na 10 lat.



PrevNext



Specyfikacja grzejników dekoracyjnych Purmo Faro V:





Materiał: głęboko tłoczna blacha niskowęglowa walcowana na zimno FePO1
Grubość blachy: z której tłoczy się płyty grzejników: 1.25 mm
z której wykonuje się ożebrowanie konwekcyjne: 0.5 mm
Wysokość grzejników: 1800, 1950, 2100 mm
Długość grzejników: 300, 450, 600, 750 mm
Maksymalne ciśnienie robocze: 6 bar
Ciśnienie próbne: 8 bar (po zainstalowaniu)
Maksymalna temperatura: 99°C
Kolor: RAL 9016 śnieżnobiały, inne na zamówienie
Malowanie podkładowe: KTL II - kataforeza drugiej generacji
Malowanie końcowe: napylanie elektrostatyczne
Produkcja: zgodna z BS EN ISO 9001 certyfikat FM 32533 oraz BS EN ISO 14001
certyfikat EMS 75685, kontrolowana przez British Standards Institution
Deklaracja zgodności z: PN-EN 442
Atest Higieniczny: HK/B/0436/01/2007
Gwarancja: 10 lat







Wielkości grzejników dekoracyjnych Purmo Faro V [mm]:



B - wysokość (1800,1950, 2100)
C - długość (300, 450, 600, 750)


Rzuty z boku

        FAV 21                       FAV 22







 wymiar [mm]/typ grzejnika FAV 21 FAV 22
a 111 136
b 67 67
c 27 27






Widok z góry





                                   FAV 21                                                                         FAV 22









Moc cieplna grzejników [W] według normy PN-EN 442 dla parametrów 75/65/20˚C i 70/55/20˚C:



typ FAV 21 FAV INOX
długość wys. [mm] 1800 1950 2100 1800 1950 2100
tz / tp [°C]
300 75/65   886  936  978
70/55   715  755  788
450 75/65 1329 1404 1467 1183
70/55 1073 1133 1182 944
600 75/65 1772 1873 1957 1601
70/55 1430 1510 1576 1271
750 75/65 2216 2341 2446 2095
70/55 1788 1888 1969 1661
typ FAV 22
długość wys. [mm] 1800 1950 2100
tz / tp [°C]
300  75/65   1046 1103 1161
70/55  842  875 935
450 75/65 1569 1654 1742
70/55 1262 1312 1402
600 75/65 2092 2205 2323
70/55 1683 1749 1870
750 75/65 2615 2756 2903
70/55 2104 2186 2337



Pojemność i ciężar grzejników dekoracyjnych Purmo Faro V:



typ 1800  1950  2100
FAV 21 21,47 24,13 25,47
FAV 22 21,73 23,47 25,33

Pojemność wodna podana w dm3 na 1 metr długości grzejnika.





typ 1800  1950  2100
FAV 21 100,27 109,33 117,07
FAV 22 111,60 123,73 130,93

Ciężar podano w kilogramach na 1 metr długości grzejnika.









Pojemność i ciężar grzejników dekoracyjnych Purmo Faro V INOX:



typ pojemność



[l] 		 ciężar



[kg]
FAV 21 1800/450 INOX 10,10 45,10
FAV 21 1950/600 INOX 14,30 64,20
 FAV 21 2100/750 INOX  18,30 83,60



Opór przepływu wody przez grzejnik zależy od strumienia jej masy:



Dla grzejników wielopłytowych Purmo typu FAV21, FAV22 spadek ciśnienia w grzejniku określa się równaniem:

Δp= 0,0105 * q2
Kv = 3,1 m³/h

gdzie:

Δp- opór przepływu wody przez grzejnik wyrażony w paskalach [Pa]
q - strumień objętości wody płynącej przez grzejnik wyrażony w kilogramach na godzinę [kg/h]

Sposoby podłączenia grzejników płytowych Purmo Faro V:





  • Podłączenia dolne





  •  Podłączenia od góry (po obróceniu grzejnika)



Zawieszenia do grzejników dekoracyjnych Purmo Faro V:



Widok z tyłu i odległości montażowe



C 300 450 600 750
C1 75 100 175 250
C2 50 125 200 275





Rzuty z boku i odległości podłączeniowe



      FAV 21                  FAV 22









 wymiar/typ grzejnika FAV 21 FAV 22
a 111 136
b 67 67
c 27 27









Zawieszenia ścienne dla grzejników Purmo Faro V typ FAV 21, FAV 22

















Wartości współczynników korekcyjnych do doboru wydajności cieplnej grzejnika przy temperaturach innych niż 75/65/20˚C:



t z t p Temperatura powietrza w ogrzewanym pomieszczeniu t i [°C]
[°C] [°C] 5 8 12 16 18 20 22 24
95 90 0,48 0,50 0,54 0,57 0,59 0,61 0,64 0,66
  85 0,50 0,52 0,56 0,60 0,62 0,64 0,67 0,70
  80 0,52 0,55 0,59 0,63 0,65 0,68 0,70 0,73
  75 0,54 0,57 0,61 0,66 0,69 0,72 0,75 0,78
  70 0,57 0,60 0,65 0,70 0,73 0,76 0,79 0,83
90 85 0,52 0,55 0,58 0,63 0,65 0,67 0,70 0,73
  80 0,54 0,57 0,61 0,66 0,68 0,71 0,74 0,77
  75 0,57 0,60 0,64 0,69 0,72 0,75 0,78 0,82
  70 0,59 0,63 0,67 0,73 0,76 0,80 0,83 0,87
  65 0,62 0,66 0,71 0,77 0,81 0,85 0,89 0,93
85 80 0,56 0,59 0,64 0,69 0,72 0,75 0,78 0,81
  75 0,59 0,62 0,67 0,72 0,75 0,79 0,82 0,86
  70 0,62 0,65 0,70 0,77 0,80 0,84 0,88 0,92
  65 0,65 0,69 0,75 0,81 0,85 0,89 0,94 0,99
  60 0,68 0,73 0,79 0,87 0,91 0,96 1,01 1,07
80 75 0,61 0,65 0,70 0,76 0,79 0,83 0,87 0,91
  70 0,64 0,68 0,74 0,81 0,84 0,88 0,93 0,97
  65 0,68 0,72 0,78 0,86 0,90 0,94 0,99 1,05
  60 0,72 0,76 0,83 0,91 0,96 1,01 1,07 1,13
  55 0,76 0,81 0,89 0,98 1,04 1,10 1,16 1,24
75 70 0,67 0,72 0,78 0,85 0,89 0,94 0,98 1,04
  65 0,71 0,75 0,82 0,90 0,95 1,00 1,05 1,12
  60 0,75 0,80 0,88 0,97 1,02 1,08 1,14 1,21
  55 0,80 0,85 0,94 1,04 1,10 1,17 1,24 1,32
  50 0,85 0,91 1,01 1,13 1,20 1,28 1,37 1,47
70 65 0,75 0,79 0,87 0,96 1,01 1,07 1,13 1,19
  60 0,79 0,84 0,93 1,03 1,08 1,15 1,22 1,30
  55 0,84 0,90 0,99 1,11 1,17 1,25 1,33 1,42
  50 0,89 0,96 1,07 1,20 1,28 1,37 1,47 1,58
65 60 0,83 0,89 0,98 1,10 1,16 1,23 1,31 1,40
  55 0,88 0,95 1,05 1,18 1,26 1,34 1,43 1,54
  50 0,94 1,02 1,14 1,29 1,37 1,47 1,59 1,71
60 55 0,94 1,01 1,13 1,27 1,36 1,45 1,56 1,68
  50 1,00 1,08 1,22 1,39 1,48 1,60 1,73 1,87
  45 1,08 1,17 1,33 1,53 1,65 1,78 1,94 2,13
55 50 1,07 1,16 1,31 1,50 1,62 1,75 1,90 2,07
  45 1,15 1,26 1,43 1,66 1,80 1,96 2,15 2,37
  40 1,25 1,37 1,59 1,86 2,03 2,24 2,48 2,78
50 45 1,23 1,36 1,56 1,82 1,98 2,17 2,40 2,67
  40 1,34 1,48 1,73 2,05 2,25 2,50 2,79 3,15
  35 1,47 1,65 1,94 2,36 2,63 2,96 3,38 3,92
45 40 1,45 1,62 1,90 2,28 2,53 2,83 3,19 3,66
  35 1,60 1,80 2,15 2,64 2,96 3,37 3,89 4,58
40 35 1,75 1,98 2,40 3,00 3,41 3,93 4,62 5,54
  30 1,96 2,25 2,79 3,61 4,21 5,01 6,14 7,87

Tablica została opracowana dla wykładnika n = 1,3



Wszystko co należy wiedzieć o grzejnikach w instalacjach niskotemperaturowych
Pobierz
Atmosfera domowego ciepła
Pobierz
Katalog techniczny - grzejniki dekoracyjne i łazienkowe
Pobierz
Zobacz w przeglądarce
Cennik detaliczny - grzejniki płytowe, dekoracyjne, łazienkowe, konwektorowe, kanałowe
Pobierz
Zobacz w przeglądarce
Lista produktów Purmo - stare i nowe nazwy
Pobierz
Zobacz w przeglądarce
Kolory grzejników Purmo
Pobierz
Zobacz w przeglądarce

Warunki gwarancyjne grzejników płytowych PURMO


1. Grzejniki płytowe PURMO wprowadzane są do obrotu na podstawie deklaracji zgodności z PN-EN 442 zgodnie z Ustawą o wyrobach budowlanych oraz Rozporządzeniem Ministra Infrastruktury w sprawie sposobów deklarowania zgodności wyrobów budowlanych oraz sposobu oznaczania ich oznakowaniem CE.

2. RETTIG HEATING Sp. z o.o. z siedzibą w Rybniku przy ul. Przemysłowej ( zwany dalej Gwarantem ) udziela na terenie Rzeczypospolitej Polskiej 10-letniej ( licząc od dnia zakupu) gwarancji na grzejniki płytowe PURMO zamontowane w wodnych instalacjach centralnego ogrzewania nie dłuższej jednak niż 11 lat licząc od daty produkcji umieszczonej na grzejniku.
10-letnia gwarancja dotyczy grzejników wyprodukowanych począwszy od dnia 06.03.2007 r.
Dla grzejników wyprodukowanych przed tą datą obowiązuje 6-letnia gwarancja.

3. Gwarancją objęte są grzejniki podłączone do wodnych instalacji centralnego ogrzewania systemu zamkniętego z naczyniem wzbiorczym przeponowym, wyposażonej w odpowietrzenia miejscowe (nie dopuszcza się systemu centralnej sieci odpowietrzającej), zasilanej z wymiennikowego węzła cieplnego lub kotłowni, wykonanych z rur stalowych czarnych, miedzianych
lub z tworzywa sztucznego z barierą antydyfuzyjną i montowane w pomieszczeniach mieszkalnych, biurowych, usługowych i innych, w których nie ma szkodliwego oddziaływania korozyjnego substancji zawartych w powietrzu a w szczególności nie ma stałego lub okresowego zawilgocenia powierzchni grzejnika. Dopuszcza się montowanie grzejników płytowych PURMO w niewielkich instalacjach do mocy 25 kW systemu otwartego pod warunkiem używania w tych instalacjach dopuszczonych do stosowania inhibitorów korozji.
W czasie trwania gwarancji, grzejniki oraz ich elementy, w których ujawnią się wady wynikające z winy producenta i zgłoszone nie później niż 1 miesiąc od daty ich wykrycia zostaną wymienione na nowe i wolne od wad.

4. Podstawą do uzyskania gwarancji jest:
·  posiadanie dokumentu zakupu, jakim jest faktura,
·  zamontowanie grzejników w wodnej instalacji centralnego ogrzewania zgodnie z krajowymi przepisami technicznymi i przywołanych w nich normami,
·  zastosowanie się do wytycznych Gwaranta zawartych w „Warunkach stosowania grzejników płytowych PURMO”.

5. Ciśnienie robocze w instalacji centralnego ogrzewania z grzejnikami płytowymi PURMO nie może przekroczyć 10 bar (6 bar dla grzejników Vertical ) a maksymalna temperatura robocza 110 °C.
W budynkach wysokich i wysokościowych należy stosować podział instalacji na strefy. Sprawdzenie szczelności instalacji przeprowadzać należy przy ciśnieniu próbnym równym ciśnieniu roboczemu w danej instalacji plus 2 bary, jednak przy ciśnieniu nie mniejszym niż 4 bary.
Maksymalne dopuszczalne ciśnienie podczas próby szczelności instalacji wynosi 12 bar (8 bar dla grzejników Vertical ).

6. Gwarancja nie będzie obejmowała grzejników:
·  zamontowanych w instalacji centralnego ogrzewania, która będzie połączona z wysokotemperaturową siecią cieplną przez hydroelewator lub węzeł zmieszania pompowego,
·  zamontowanych w halach basenów, myjniach samochodowych, pralniach, rzeźniach, toaletach publicznych, łazienkach i innych pomieszczeniach gdzie występuje szkodliwe działanie substancji korozyjnych zawartych w powietrzu a także stałe lub okresowe zawilgocenie powierzchni grzejnika – nie dotyczy to grzejników higienicznych w wersji z dodatkowym zabezpieczeniem antykorozyjnym, dla których gwarancja wynosi 6 lat nie dłużej jednak niż 7 lat od daty produkcji,
·  zamontowanych w instalacji centralnego ogrzewania, która będzie miała stałe połączenie z instalacją wodociągową bez zastosowanej na połączeniu armatury zabezpieczającej przed przepływami zwrotnymi tzw. antyskażeniowej,
·  zamontowanych w instalacji centralnego ogrzewania, która będzie opróżniana z wody częściej i na dłużej niż to wynika z niezbędnych wymogów eksploatacyjnych,
·  zamontowanych w instalacjach parowych,
·  zamontowanych w instalacji centralnego ogrzewania, w której zostaną przekroczone dopuszczalne wartości najważniejszych wskaźników jakości wody jak:
·  sumaryczna zawartość jonów chlorkowych i siarczanowych nie może być większa niż 150 mg/l ( dla instalacji z rur
miedzianych nie większa niż 50 mg/l ),
·  zawartość tlenu nie może być większa niż 0.1 mg/l,
·  odczyn wody pH powinien zawierać się w przedziale 8.0 ÷ 9.5,
·  twardość ogólna nie może być większa niż 4.0 mval/l.

7. Gwarancja nie będzie obejmowała uszkodzeń grzejników oraz ich wyposażenia, które będą wynikiem niewłaściwego użytkowania, przechowywania, transportu oraz zastosowania wyrobu niezgodnie z przeznaczeniem.
Dotyczy to w szczególności grzejników:
·  składowanych przed zainstalowaniem na świeżym powietrzu,
·  uszkodzonych mechanicznie,
·  zanieczyszczonych od wewnątrz ciałami stałymi lub płynami szkodliwymi,
·  zdeformowanych przez zbyt wysokie ciśnienie próbne lub ciśnienie statyczne w instalacji,
·  zdeformowanych w wyniku zamrożenia instalacji.
·  oraz wyposażenia ( osłony, zawieszenia ) uszkodzonych mechanicznie poprzez siadanie lub wchodzenie na grzejnik.

8. Grzejniki należy montować bez zdejmowania indywidualnego opakowania fabrycznego. Opakowanie to powinno pozostać na grzejniku nawet, jeżeli instalacja centralnego ogrzewania uruchamiana jest dla ogrzewania budynku w czasie prac wykończeniowych lub dla osuszania budynku. Zaleca się, aby opakowanie zdejmowane było przez użytkownika pomieszczenia po
zakończeniu wszystkich prac wykończeniowych.
Grzejniki ze względów higienicznych wymagają okresowego czyszczenia. Wymaga się używania do tego celu delikatnych i miękkich materiałów ewentualnie lekko zwilżonych wodą. Do czyszczenia grzejników nie wolno używać agresywnych lub żrących środków czyszczących ( rozpuszczalniki, środki zawierające chlor ). Grzejniki płytowe nie mogą być wykorzystywane do suszenia mokrych lub wilgotnych przedmiotów kładzionych na grzejniku. Reklamacje składane na uszkodzenia powłoki lakierniczej spowodowane niewłaściwą eksploatacją i konserwacją nie będą uwzględniane.

9. Zabrania się opróżniania całej instalacji lub jej części z wody i pozostawiania w tym stanie. Dotyczy to również nowych instalacji poddanych próbom szczelności. W razie potrzeby opróżnienia instalacji np. z powodu remontu lub konserwacji, wodę należy usunąć tylko z tej części instalacji, z której jest to niezbędne. Po wykonaniu prac opróżnioną instalację należy natychmiast ponownie napełnić wodą. Ilość wody zużywanej do napełniania i uzupełniania instalacji centralnego ogrzewania należy kontrolować np. przy pomocy wodomierza.

10. Wyrób podlega gwarancji pod warunkiem, że nie był on przez kupującego lub osoby trzecie naprawiany lub zmieniany bez zgody Gwaranta.

11. W przypadku wystąpienia wad w okresie gwarancyjnym następuje wszczęcie postępowania reklamacyjnego poprzez zgłoszenie do Sprzedawcy szkody na specjalnym formularzu reklamacyjnym z dokładnym opisem powstałej wady i podaniem wszystkich wymaganych danych zawartych w formularzu. Sprzedawca przyjmuje zgłoszenie reklamacyjne i przesyła je do Gwaranta listem poleconym, faksem lub mailem w ciągu 24 godzin od jego otrzymania. W przypadku przesłania formularza z niekompletnymi danymi uniemożliwiającymi rozpatrzenie reklamacji, formularz zostanie zwrócony przez Gwaranta w celu uzupełnienia danych. Do formularza powinna być dołączona faktura zakupu lub jej kserokopia. W szczególnych przypadkach Gwarant może poprosić o uzupełnienie zgłoszenia reklamacyjnego o dokumentację fotograficzną pokazującą przedmiot roszczenia reklamacyjnego. Gwarant jest zobowiązany do udzielenia odpowiedzi na zgłoszenie reklamacyjne w formie pisemnej w ciągu 14 dni od daty otrzymania zgłoszenia licząc od dnia otrzymania kompletnie wypełnionego formularza reklamacyjnego.

12. W celu rozpatrzenia reklamacji Gwarant podda reklamowany wyrób oględzinom, które mogą nastąpić w miejscu zamontowania grzejnika lub innym miejscu wskazanym przez Gwaranta. Jeżeli zgłoszenie reklamacyjne dotyczy wady mającej charakter uszkodzenia mechanicznego, do oględzin należy zachować oryginalne opakowanie w którym grzejnik został dostarczony. W
przypadku uznania reklamacji, Gwarant zobowiązuje się w terminie 14 dni od daty jej uznania do bezpłatnej naprawy lub wymiany tych części produktu, które zostały uznane za wadliwe z powodu nieprawidłowej produkcji lub wad materiałowych lub wymiany całego grzejnika na nowy, wolny od wad. W szczególnych przypadkach ( np.: jeśli wymiana produktu wymaga sprowadzenia go z zagranicy ) Gwarant zastrzega sobie prawo do wydłużenia terminu realizacji uznanej reklamacji ponad ustalony termin 14 dni po wcześniejszym powiadomieniu klienta w formie pisemnej.
W przypadku wad, które nie wpływają na funkcjonalność grzejnika, gwarant może również zaproponować upust cenowy.
W przypadku reklamacji na produkt, którego wytwarzania zaprzestano, Gwarant zaproponuje klientowi produkt o parametrach
odpowiadających reklamowanemu grzejnikowi lub zaproponuje zwrot jego wartości w dniu zakupu.

13. Gwarant zastrzega sobie prawo wyboru sposobu załatwienia reklamacji.

14. Okres gwarancji ulega przedłużeniu o czas trwania naprawy liczony od daty dostarczenia produktu do Gwaranta do dnia naprawy a w przypadku wymiany grzejnika na nowy okres gwarancji biegnie od nowa.

15. Gwarant zastrzega sobie prawo do dokonywania zmian w swoich produktach bez wcześniejszego powiadomienia pod warunkiem, że nie będą to żadne istotne szczegóły techniczne wpływające na dobór grzejnika.

16. Niniejsze warunki gwarancyjne na sprzedany towar nie wyłączają, nie ograniczają ani nie zawieszają uprawnień kupującego wynikających z niezgodności towaru z umową zgodnie z Ustawą z dnia 27.07.2002 r. o szczególnych warunkach sprzedaży konsumenckiej oraz o zmianie Kodeksu cywilnego (Dz. U. 2002 r. nr 141, poz. 1176).

17. Warunki gwarancyjne w niniejszej formie obowiązują od dnia 01.01.2011 r.
