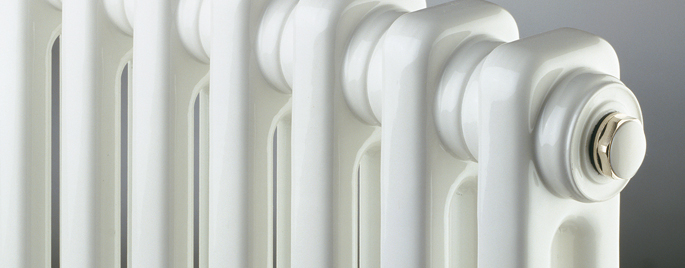

Seksjonsradiatorer - Delta Laserline

Delta-serien er fremstilt ved hjelp av den mest sofistikerte produksjonsteknologien som er tilgjengelig. Lasersveising eliminerer alle sveisesømmer og gir en glatt overflate. På innsiden av radiatoren forhin- drer det dessuten opphopninger av sveiserester, slik at friksjon og risiko for korrosjon reduseres til et minimum. Resultatet? En støysvak, mer effektiv radiator som varer lenger. De D-formede profilene som har gitt navn til Delta laserline er ikke bare tiltalende, de forbedrer også ytelsen med opptil ti prosent sammenliknet med konvensjonell design.

Viktigst av alt er at Delta-serien gir deg akkurat den radiatoren du vil ha, akkurat der du vil ha den. Lang, kort, vertikal eller horisontal – og i den fargen du vil ha. Den passer godt både for oppussingsobjekter og nye prosjekter. I tillegg til at den leveres i 28 faste høyder, kan du få den i en hvilken som helst høyde mellom 300 og 3000 mm.
PrevNext
Radiatortyper: DL2, DL3, DL4, LD5 og DL6
Konstruktion:  Enligt EN442
Material: Kaldvalset stål EN 10130, EN 10131
Lakkering:

Overflatebehandling utføres i fem trinn:

  • Alkalisk avfettning
  • Fosfatering
  • Kataforetisk grunnmaling
  • Pulverlakkering med epoxypolyester
  • Herding i ca. 200 °C
I henhold til DIN 55900.
Farge:  Hvit RAL 9016
Trykklasse: 10 bar
Anslutning: 1/2" ISO 228, innergänga
Kvalitetsnorm:  ISO 9001 og ISO 14001
Standardhøyder: 155 - 3 000 mm
Lengder: 1 seksjon = 50 mm.
Delta radiatorernas konstruktion grundar sig på sektioner. Sektionernas mått och form (mått mm). c/c = H–65 mm.


2-kanaler   3-kanaler   4-kanaler   5-kanaler        6-kanaler

Deltas tilkoplingstype 10 kan på installasjonsstedet utstyres på fire forskjellige måter: tilkoplingstype 11, 12, 13 og 14. Tilkoplingstype 10 leveres med 1/2” innergjenger i alle fire hjørner samt lufteskrue og plugg.





Øvrige tilkoplinger

Tilkopling i nedre gavl

Tilkopling i øvre gavl



Bunntilkopling





Midttilkopling

Montering

Delta kan monteras endera på väggen eller golvet.

Vid upphängning på vägg används fär de utvalda radiatoryperna den mängd konsoler som behövs. Radiatorn hängs upp med de övre konsolerna och skruvas fast med hjälp av de nedre konsolerna. Golvkonsoler erbjuds för alla effektklassser, men maxhöjden är 1 000 mm.

Golvkonsol FK

RA, RH2 och RW3080



Konsoltyper

C. Konsoltyp FK

D. Konsoltyp RW3080/RH2/FK

E. KonsoltypRW3080/HS





Konsoltyp Måttuppgifter 2-kanaler 3-kanaler 4-kanaler 5-kanaler 6-kanaler
D. Konsoltyp RW3080/RH2/FK WA
AA		 31/41
63/73		 3/41
82/92		 31/41
101/111		 31/41
12/130		  31/41
139/149
E. Konsoltyp RW3080/HS WA
AA		 15/25
47/57		 15/25
66/76		 15/25
85/95		 15/25
14/114		  15/25
123/133



Effekterna beräknas logaritmiskt med hjälp Excel-tabeller. Länk till effektberäkningssidan.

Värmeavgivningseffekterna kan även beräknas med hjälp av modellen här nedan:



Varmeeffekt (W / m)

F = Fn x (ΔT/ ΔTn) n

där
F     = effekt, W/m
Fn    = normeffekt, W/m - EN 442
          der den logaritmiske overtemperaturen er
          ΔTn = 49,83 K
ΔT = logaritmisk overtemperatur, K
ΔTn = standard overtemperatur= 49,83 K
n = temperatureksponent



                        tin – tut
ΔT = ————————————
             ln ((tin – trum) / (tut – trum))

der
tin = tilførselstemperatur, °C
tut= returtemperatur, °C
trum= returtemperatur, °C


Modell:

tin/tut/trum

75/65/20=49,83K

70/40/20=32,74K

De kan bestille brosjyrer direkte fra vart kontor pa telefonnummer +358 (0)6 786 9216 eller e-post: info@purmo.no.

De kan ogsa laste ned vare brosjyrer som pdf-fil fra siden Brosjyrer.

CE Overenskommelsedeklarasjon [FI]
Ladda ner
Purmo Teknisk brosjyre 01-2010
Ladda ner
Se i browser
Purmo Concept brosjyre
Ladda ner
Se i browser
Rettig Varme AB gir 10 års garanti fra produksjonsdato. Garantien dekker material- og produksjonsfeil. Det defekte produktet erstattes med ett likt eller teknisk sett tilsvarende produkt uten ekstra kostnader.

Garantien gjelder ikke skader oppstått pga feil lagring, behandling under transport, på arbeidsplass eller ved installasjon. Garantien gjelder heller ikke ved feil bruk som gir indre eller ytre rust skader, overtrykk eller frostskader.

Garantien dekker ikke skader som feil produkt har forårsaket, kostnader som oppstår ved bytte av produkt, kundens produksjonstap,gevinst som uteblir eller andre indirekte kostnader.

Ved garantispørsmål, ta kontakt med forhandler, legg ved ordrebekreftelse, fraktseddel, radiatorens identitetsnr. eller annet papir på produktet og leveringstid.
