PURMO Air

Ren og frisk varme for et sunt inneklima

Purmo Air er en utmerket løsning for luftinntak. Uteluften tas inn gjennom en kanal i veggen og passerer gjennom et partikkelfilter. Den rene friske luften forvarmes av radiatoren og stiger som et lydløst teppe foran vinduet.

Systemet krever mekanisk fraluft. Varmesystemets sirkulasjonspumpe bør reguleres med fraluftsviften, noe som reduserer risikoen for at radiatoren fryser ved et eventuelt pumpehavari til et minimum.

Purmo Air er lydløs, men i boliger på steder der sterk vind fører til luftgjennomstrømning anbefales det å montere stormsikring i luftkanalene.

Det er veldig enkelt å bytte og rengjøre filteret i Purmo Air. Ved rengjøring og filterbytte åpnes serviceluken og filteret fjernes. Kanalflatene rengjøres med støvsuger eller radiatorbørste.

Purmo Air passer til radiatorene Purmo Compact og Thermopanel. Purmo Air er en patentert løsning.

Maksimalt renset lufttilførsel

Purmo Air partikkelfilter gjør kvaliteten på lufttilførselen merkbart bedre. Det nye filteret fjerner mer enn 98 prosent av 1 μm-partikler og mer enn 95 prosent av 0,4 μm-partikler. Dette tilsvarer filtrering i F9-klassen, og er dermed av den høyeste kvaliteten i bransjen.

Kort om fordelene ved Purmo Air

  • Frisk luft uten trekk eler støy
  • Ypperlig luftkvalitet ved hjelp av effektiv filtrering
  • Effektiv, økonomisk opvarming
  • Behagelig og jevn fordeling av luft og varme
  • Lang levetid
  • Filteret er enkelt å rengjøre og bytte ut
  • Kan brukes til alle radiatorhøyder
  • Endrer ikke de opprinnelige radiatordimensjonene
Typer: AIR11, AIR21, AIR22/33
Extra tillbehör: AIR Telescope 300 eller AIR Telescope 500
Konstruktion: EN 442-1
Ytbehandling:

Ytbehandling utföres i tre faser:

  • Avfettning
  • Pulverlackering med epoxypolyester
  • Härdning i ca 200°C
Färg: Vit RAL 9016
Kvalitetsnorm: ISO 9001 och ISO 14001
Höjder: AIR11, AIR21 och AIR22/33 för radiatorhöjderna 300-600 mm
AIR Telescope 300 för radiatorhöjderna 300-500 mm
AIR Telescope 500 för radiatorhöjderna 300-600 mm
Radiatorernas min. längder: 1 tilluftsdon: Purmo Compact og Thermopanel V4 600 mm
2 tilluftsdon: Purmo Compact og Thermopanel V4 1 200 mm
3 tilluftsdon: Purmo Compact og Thermopanel V4 1 800 mm
Konsler: Monclac standardkonsler
Partikelfilter F9: Filtermedia: Polypropylen och modacrylig fiber
Ram: papp
Partikelfilter F7: Filtermedia: oorganiskt fiber
Ram: papp
Grovfilter: Filtermedia: Polyestercellplast
Tilluftsdon: Konstruktionsmaterial: ABS V0 (Vh-0810+)
Tätningar: thermoplastisk elastomer (tPe) och polyethenskum
Teleskop:



Konstruktionsmaterial: epoxypulverbehandlad stålplåt
Tätningar: Polyethenskum
Luftstyrväggar: Polyethenskum

Radiatortyper

Til Purmo Air sortimentet hører 3 Purmo Air friskluftsventiler for radiatortypene 11, 21, 22 og 33. Ekstra tilbehør er 2 teleskopdeler.Teleskopdelene brukes når man ønsker å montere luftinntaket over radiatoren. Teleskopet finnes i 2 forskjellige høyder.

Air tilluftsanlegg

Purmo Air tilluftsanlegg passer både til en rund gjennomføring gjennom veggen og til en såkalt teleskopmodell (bak vinduspost).



AIR Standard

Luftinntak ø 100 mm eller gjennom tilsvarende luftkanal.

AIR Telescope

Luftinntak skjer fra radiatorens overside via en teleskopkanal.

Type
AIR 11
AIR 21
AIR 22
AIR Telescope kort
AIR Telescope lang

Anslutning

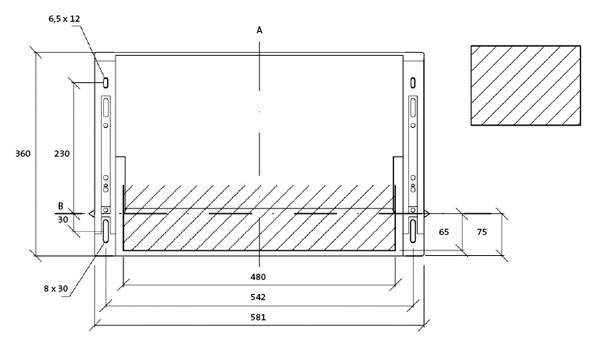

Purmo Air installasjonsmål

Purmo Air installasjonsmål. Type AIR11, AIR21 og AIR22/33 passer for radiatorene av typen 11, 21, 22 og 33 (mål i mm).




Purmo Air + Telescope installasjonsmål

Purmo Air + Telescope installasjonsmål. Type AIR11, AIR21 og AIR22/33 + teleskopdel passer for radiatorene av typen 11, 21, 22 og 33 (mål i mm).





Effektberegning

Genväg till effektberäkning >>

Dimensjonering

Dimensjoneringen av PURMO AIR tilluftsanordning er basert på vanlig beregning av effektbehov med radiatorer og mekanisk fraluftsventilasjon. Følgende faktorer bør tas hensyn til: luftstrøm, komfortfaktor, lufttemperatur og trykkfall. Effektbehovet er summen av transmisjons- og ventilasjonstap.




Luftens referansetemperatur t angir gjennomsnittstemperaturen i,ref over radiator i tilluftssystemets inntaksområde



OBS! En egenskap ved tilluftsanordningen er at temperaturen på inntaksluften synker kortvarig når radiatortermostaten slås av.

Trykkfall og luftgjennomstrømning

For at ventilasjonen skal fungere korrekt, skal den nødvendige trykkdifferensen, dvs. undertrykket, tas hensyn til ved dimensjoneringen. Trykkfallet i tilluftssystemet bør ikke overstige 15 Pa. Eventuell luftlekkasje forbi tilluftsanordningen skal tas hensyn til ved dimensjonering av radiatorene.



Trykkfall for finfilter F7.

Installasjon

AIR




Purmo AIR Telescope

Tilbehør

PARTIKKELFILTER

Partikkelfilter i klasse Purmo Air F9 anbefales spesielt for personer med pollenallergi eller andre luftveisallergier.

BASISFILTER

Dette filteret hindrer insekter og støv fra å komme inn. Filteret kan vaskes.

Drift og ettersyn - Purmo Air

Ytelseserklæring – vannbårne

Hygienesertifikat Compact og Ventil Compact

Teknisk brosjyre vannbårne radiatorer 09.2017



Rettig Varme AB gir 10 års garanti fra produksjonsdato. Garantien dekker material- og produksjonsfeil. Det defekte produktet erstattes med ett likt eller teknisk sett tilsvarende produkt uten ekstra kostnader.

Garantien gjelder ikke skader oppstått pga feil lagring, behandling under transport, på arbeidsplass eller ved installasjon. Garantien gjelder heller ikke ved feil bruk som gir indre eller ytre rust skader, overtrykk eller frostskader.

Garantien dekker ikke skader som feil produkt har forårsaket, kostnader som oppstår ved bytte av produkt, kundens produksjonstap,gevinst som uteblir eller andre indirekte kostnader.

Ved garantispørsmål, ta kontakt med forhandler, legg ved ordrebekreftelse, fraktseddel, radiatorens identitetsnr. eller annet papir på produktet og leveringstid.
