Plan Ventil Compact [FCV]

Purmo Plan Ventil Compact er en radiator med helt plan front, som tilfredsstiller de aller strengeste kravene til kvalitet og effekt. Radiatoren leveres med integrert luftventil. Utvalget av størrelser og farger er identisk med vårt øvrige sortiment av radiatorer. Purmo Plan Ventil Compact er utstyrt med topprist og endeplater. Alle Purmo radiatorene er laget for installasjon i lukkede systemer for vannbåren varme.





Radiatortype: FCV 11, enkel panel med en konveksjonsribbe
FCV 21, dobbel panel med en konveksjonsribbe
FCV 22, dobbel panel med to konveksjonsribber
FCV33, tredobbel panel med tre konveksjonsribber
Konstruksjon:  EN442-1
Materiale: Kaldvalset stål EN 10130
Lakkering:

Overflatebehandling utføres i fem trinn:

  • alkalisk avfetting
  • fosfatering
  • kataforetisk grunnmaling
  • pulverlakkering med epoxypolyester
  • herding (ca 200°C)
I henhold til DIN 55900.
Farge:  Hvit RAL 9016
Trykklasse: 10 bar
Standardtilkopling: 4 endetilkoplinger 1/2” ISO 228 og 2 bunntilkoplinger 1/2” ISO 228 på undersiden, avstand c/c 50 mm
Kvalitetsnorm: ISO 9001 og ISO 14001
Høyder: 300, 400, 500 og 600 mm
Lengder: 400-3000 mm
Konsoler:  400-1600 mm 2 st
1800-3000 mm 3 st
Tilbehør: Radiatorforpakningen inneholder topgitter, sideplater, 1/2” ventilinnsats M30, luftskrue og blindpropp.
Levering:  5 uker

Radiatortyper

FCV 11

FCV 21

FCV 22

FCV 33

Anslutning



Det integrerte ventilanlegget buttsveises til radiatorens ramme tidlig i produksjonsstadiet. I øvre del av ventilanlegget koples en ventilinnsats som er enten Purmo M30, Purmo RD eller Purmo RDF (se s. 124). I nedre del av ventilanlegget finnes koplinger med innvendige R 1/2” gjenger for kopling til systemet.

Bunntilkopling



Ved hjelp av det innebygde ventilanlegget kan radiatoren koples til varmesystemet fra undersiden. Vi anbefaler bruk av avstengningsventiler. Kopling på høyre side er standard. Ved spesialbestilling kan vi også levere kopling på venstre side.



Tilkopling på en side



Ved tilkopling i samme ende må det brukes eksterne ventiler i inngangs- og utgangssidene. Koplingene på undersiden må utstyres med en ordentlig blindplugg.



Diagonal tilkopling



Ved krysskoplinger må det brukes eksterne ventiler i inngangs- og utgangssidene. Koplingene på undersiden må utstyres med en blindplugg.



Serietilkopling



Ved tilkopling i samme ende må det brukes eksterne ventiler i inngangs- og utgangssidene. Koplingene på undersiden må utstyres med en blindplugg.





OBS! Rørtilkoplingene bør være som på bildet ovenfor. Feiltilkopling reduserer radiatoreffekten.



Effektberegning

Effekterna beräknas logaritmiskt med hjälp Excel-tabeller. Länk till effektberäkningssidan.

Värmeavgivningseffekterna kan även beräknas med hjälp av modellen här nedan:



Varmeeffekt (W / m)

F = Fn x (ΔT/ ΔTn) n

där
F     = effekt, W/m
F   = normeffekt, W/m - EN 442
der den logaritmiske overtemperaturen er
ΔTn = 49,83 K
ΔT = logaritmisk overtemperatur, K
ΔTn = standard overtemperatur= 49,83 K
n = temperatureksponent



tin – tut
ΔT = ————————————
ln ((tin – trum) / (tut – trum))

der
tin = tilførselstemperatur, °C
tut= returtemperatur, °C
trum= returtemperatur, °C

Modell:

tin/tut/trum

75/65/20=49,83K
70/40/20=32,74K

Effektfaktor [K]

Beregning:

ф = K x ∆Tn

Installasjon

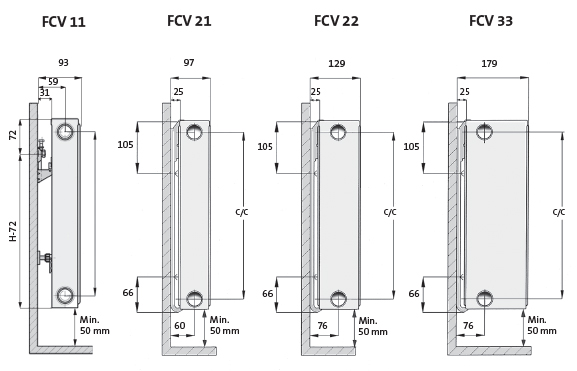

C/C = Radiatorens høyde minus 50 mm.

Produktetiketten skal være vendt mot veggen ved montering. Type 33s etikett skal være vendt utover.

Trykktap og forhåndsinnstilling

Ventilinsats M30




Ventilinsats RD

Ventilinsats RDF



Tilbehør





Monclac -vægkonsoll



Luft- og tappeplugg 1/2"



Tipex (RAL 9016)



Purmo M30 ventilinsats



Purmo RD ventilinsats



Purmo RDF ventilinsats





Rettig Varme AB gir 10 års garanti fra produksjonsdato. Garantien dekker material- og produksjonsfeil. Det defekte produktet erstattes med ett likt eller teknisk sett tilsvarende produkt uten ekstra kostnader.

Garantien gjelder ikke skader oppstått pga feil lagring, behandling under transport, på arbeidsplass eller ved installasjon. Garantien gjelder heller ikke ved feil bruk som gir indre eller ytre rust skader, overtrykk eller frostskader.

Garantien dekker ikke skader som feil produkt har forårsaket, kostnader som oppstår ved bytte av produkt, kundens produksjonstap,gevinst som uteblir eller andre indirekte kostnader.

Ved garantispørsmål, ta kontakt med forhandler, legg ved ordrebekreftelse, fraktseddel, radiatorens identitetsnr. eller annet papir på produktet og leveringstid.
