Belize E2

Nordens første ultraeffektive lavtemperaturradiator, drevet av E2-teknikk, passer fortrinnsvis i villaer og boliger der man ønsker en høyere effekt av en radiator i et lavtemperatursystem.

Den innovative E2-teknikken medfører at styringen kan skifte mellom statisk og dynamisk drift etter behov. Statisk funksjon betyr at radiatoren fungerer som en vanlig radiator, mens dynamisk drift betyr at de innebygde viftene aktiveres, noe som forbedrer varmeavgivelsen betydelig. Helt enkelt en intelligent turbofunksjon.

De innebygde viftene arbeider nesten lydløst og øker radiatorens effekt ved en økt konveksjon på opp til 80 %. Belize E2 er en perfekt løsning for eneboliger og nye eiendommer og der det er behov for omstilling til lavtemperatur.

Spesielt i forbindelse med en endring av husets varmekilde fra for eksempel oljefyr til varmepumpe er Belize E2 svært velegnet, takket være den høye ytelsen ved lave fremløpstemperaturer som er aktuelt ved varmepumper, oftest fra 70-80 grader v/oljefyr til 40-50 grader i fremløpstemperatur ved varmepumper.

Radiatortyper: Type 22
Konstruksjon:  EN 442-1
Materiale: Kaldvalset stålplate, 1 mm tykk forsinket frontplate
Overflatebehandling: 1. Bunnlag etter DIN 55900 del 1, innbrenning ved 190 °C.
2. Elektrostatisk, spesielt motstandsdyktig pulverlag etter DIN 55900 del 2, i RAL 9016 med innbrenning ved 210 °C.
Compact utstyr:  Består av en øvre kappe (topprist) av hullet plate og to avtakbare sideplater uten hull.
Farge:  Pulverlakkert hvit RAL 9016. Fås også i sort (RAL 9005) med grå sider og topp (RAL 9006).
Driftstrykk: PN 10
Maks. driftstemperatur: 60 °C
Kapslingsgrad: IP14
Volt: 230 V
Tilkoblinger: 2 stk. RG 3/4” utv. gjenge m/Eurokonus midt under. C/C 50 mm mellom frem- og returledning og 4 stk. G 1/2” innv.gjenge.
Tilkoblingsmuligheter: Alle typer er fabrikkmontert med opphengsbøyler og kan tilkobles valgfritt som ventilradiator med midttilkobling eller som kompaktradiator. Ved montering som kompaktradiator (4 x 1/2”) vil service bli svært vanskelig når tilkoblingene skal demonteres før service. Ved 1 rørsanlegg må det monteres omløpsventil under radiatoren. I effektavgivelsestabeller er det tatt hensyn til sideplater og topprist.
Sertifisering: ISO 9001 og ISO 14001
Høyde: 500, 600, 900 mm
Lengde: 400, 600, 800, 1000, 1200, 1400, 1600, 1800, 2000 mm
Leveringsomfang: Leveres med forhåndsmontert Danfoss ventilinnsats, Danfoss termostat, luftskrue og sikring. I prisen inngår dessuten en komplett forhåndsinnstilt viftegruppe med mikroprosessor- og  temperaturstyrt reguleringsenhet, integrert lavspenningstransformatorer med tilkoblingsklar nettkabel og visuelt tiltalende kontrollpanel (kontrollpanel innfelt i toppristen). Danfoss termostatføler og veggstøtter (quick-støtter) er inkludert.
Emballasje: Emballert med kartong, kantbeskyttelse og krympefilm. Montering mulig sammen med emballasjen.
Følerplassering: Valgfri, standard plassering på høyre side. Ventilinnsats og luftskrue kan byttes om slik at følerplassering er på venstre side.
Støynivå: Normal drift: mellom 20 og 25 dB, høyeste drift: 34 dB. Verdiene er fastsatt i en avstand på 2 m ifølge VDI 2081 (størrelse: 600 x 1000 mm).
Antall ventilatorer: Beregning av antall vifter pr. radiator:
Lengde av radiator f.eks. 1600 mm/100 = 16.
16 - 2 = 14 stk.
Strømforbruk: 1 W pr. vifte
Tilbehør:
  • Gulvkonsoller (MB-gulvkonsoller)
  • Monclac /Belize veggkonsoller
  • Avst.ventil 3/4” rett og vinkel
  • Kobling Cu/stål 12, 15 og 16 mm

Radiatortyper

Lavtemperaturradiator Belize E2 produseres som type 22.

Tilkobling

  • 4 stk G1/2" inv. gjenger og 2 stk G3/4" sentrert under radiatoren, c/c 50 mm

Tilgang for service uten verktøy

Det som er spesielt med Belize E2 når det gjelder tilgang for service, er demontering og montering av komponentene helt uten verktøy. Alle funksjonsenheter og elektronikkdeler er fritt tilgjengelige og monteres enkelt ved hjelp av pinne- og klemmefester. Dette sparer penger og tid ved vedlikehold og rengjøring. En Belize E2 rengjøres på samme måte som en klassisk panelradiator. Viftene er plassert på glidegondoler og lar seg enkelt skyve ut og inn.




Viftenes gondolstyringer er laget av ekstremt bøyelig og sterk plast og tåler en bøyningsvinkel på opptil 90 °. Dette er spesielt nyttig i trange nisjer og når det er liten avstand til sidevegger.

Ved et eventuelt skifte av vifter, kan du trykke gondolstyringen nedover for hånd og ta den ut av pinne- og klemmefestet.

Fleksibel strømtilkobling

For tilkobling av Belize E2 til strømnettet kan man velge mellom to forskjellige tilkoblingsmetoder: tilkobling med stikkontakt eller med fast kabeltilkobling. Nettkabelen til Belize E2 er 1,2 m lang og forsynt med støpsel for 230 volt.



Tilkobling med stikkontak.

Fast kabeltilkobling.







Effektberegning



Drift Statisk Komfort Boost
Type 22 22 22
Høyde (mm)   500 600 900 500 600 900 500 600 900
Lengde (mm)
400 60/45/20
55/45/20
45/35/20
308
282
163
351
322
184
448
411
233
448
414
252
482
446
272
580
538
324
513
481
294
546
506
317
655
607
375
600 60/45/20
55/45/20
45/35/20
462
424
245
527
484
276
673
617
349
671
622
379
724
670
409
869
808
486
769
721
440
819
760
475
982
910
562
800 60/45/20
55/45/20
45/35/20
616
565
327
702
645
368
897
822
466
895
829
505
965
893
545
1159
1077
648
1025
961
587
1092
1013
634
1309
1214
750
1 000 60/45/20
55/45/20
45/35/20
770
706
409
878
806
460
1121
1028
582
1119
1036
631
1206
1116
681
1449
1346
810
1282
1201
734
1365
1266
792
1637
1517
937
1 200 60/45/20
55/45/20
45/35/20
924
847
490
1054
967
552
1345
1234
698
1343
1243
757
1447
1339
817
1739
1615
972
1538
1442
881
1638
1519
950
1964
1820
1124
1 400 60/45/20
55/45/20
45/35/20
1078
988
572
1229
1128
644
1569
1439
815
1566
1450
883
1689
1562
953
2029
1884
1134
1794
1682
1028
1911
1772
1109
2291
2124
1312
1 600 60/45/20
55/45/20
45/35/20
1232
1130
654
1405
1290
736
1793
1645
931
1790
1658
1010
1930
1786
1090
2319
2154
1296
2050
1922
1174
2185
2026
1267
2619
2427
1499
1 800 60/45/20
55/45/20
45/35/20
1386
1271
735
1580
1451
828
2018
1850
1048
2014
1865
1136
2171
2009
1226
2608
2423
1458
2307
2163
1321
2458
2279
1426
2946
2731
1687
2 000 60/45/20
55/45/20
45/35/20
1540
1412
817
1756
1612
920
2242
2056
1164
2238
2072
1262
2412
2232
1362
2898
2692
1620
2563
2403
1468
2731
2532
1584
3273
3034
1874



Vekt

Belize E2 vekt (kg) og volum (l)

Høyde (mm)



500



600



900



Type



22



22



22


Lengde NRF-nr Vekt kg Volum l NRF-nr Vekt kg Volum l NRF-nr Vekt kg Volum l

400

8271796

15

2,4 8271806

17

2,8 8271816

25

4,1

600

8271797

22

3,7 8271807

25

4,3 8271817

36

6,1

800

8271798

29

4,9 8271808

32

5,7 8271818

47

8,2

1 000

8271799

35

6,1 8271809

40

7,1 8271819

58

10,2

1 200

8271801

42

7,3 8271811

47

8,5 8271821

70

12,2

1 400

8271802

49

8,5 8271812

53

9,9 8271822

81

14,3

1 600

8271803

55

9,8 8271813

62

11,4 8271823

92

16,3

1 800

8271804

62

11,0 8271814

70

14,8 8271824

103

18,4

2 000

8271805

69

12,2 8271815

77

14,2 8271825

115

20,4



Installasjon

Monteringsmål

2 stk. G3/4” sentrert under radiatoren, c/c 50 mm. 4 stk. G1/2” innv. gjenge.
Belize E2 montert med Monclac/Belize veggkonsoll leveres som separat tilbehør.
Leveres som standard med quick-støtter.

Antall ventilatorer = Lengde (mm)/100 - 2

Sikker montering på vegg

Belize E2 monteres med Monclac-sjakkelbraketter.

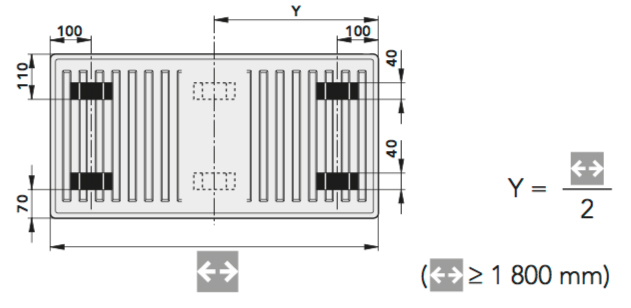

Antall braketter

Tre braketter med en lengde på 1800 mm eller mer.

Tilbehør



Belize Monclac veggkonsol

Belize konsol f/høyde 500
Belize konsol f/høyde 600
Belize konsol f/høyde 900

NRF

8271826
8271827
8271828



Purmo Belize kupling A11 G 3/4" 12x1

Belize kupling Cu/Stål 12mm
Belize kupling Cu/Stål 15mmBelize kupling Cu/Stål 16mm



8271829
8271831
8271832

  Belize avstengningsventil 3/4" Vinkel 8271834
  Belize avstengningsventil 3/4" Rett 8271833




Funksjon og styring







  1. Termostathode
  2. Termostatskala TERMOSTAT
  3. Strømbryter AV/PÅ
  4. Symbol for varme, RØD
  5. Symbol for ventilasjon, BLÅ
  6. Knapp OPP
  7. Knapp NED
  8. Termostatskala BERØRINGSKNAPPER
  9. Knapp for høyeste drift
  10. Knapp varme/ventilasjon
  11. Vifte



Innstillingsanvisninger

Radiatorens HOVEDREGULERINGSFUNKSJON styres av termostathodet (1), og temperaturmåleren (2) viser da den valgte innstillingen. Belize E2 er utstyrt med et oversiktlig REGULERINGSPANEL MED BERØRINGSKNAPPER, som brukes til å stille inn radiatorens INDIVIDUELLE FUNKSJONER:

  • Elektronikken slås på og av med strømbryteren (3). Varmesymbolet (4) indikerer oppvarming når det lyser rødt. Ved første gangs tilkopling er innstillingen av romtemperaturen satt til 22 °C ved fabrikken. Med knappene OPP (6) og NED (7) kan temperaturen forhåndsinnstilles mellom 18 og 26 °C i trinn på 1 °C.
  • Innstillingen vises av temperaturmålerens lysdioder ved BERØRINGSKNAPPENE (8).
  • Forseringsknappen (9) aktiverer forseringsinnstillingen, og spenningen til viftene (11) økes til maksimalverdien. Perioden for forseringsinnstillingen er fabrikkinnstilt på 120 minutter. Når den valgte romtemperaturen er nådd, går systemet automatisk tilbake til komfortinnstillingen.
  • Ett trykk til på knappen for varme/avkjøling/luftsirkulasjon (10) aktiverer en ”sirkulasjonsinnstilling” og det blå symbolet for avkjøling (5) begynner å blinke. Da aktiveres viftene (11) uavhengig av temperatursensorene, og den fabrikkinnstilte spenningen på 12 V kan bli redusert til henholdsvis 8 og 5 V og omvendt med knappene OPP (6) og NED (7).
  • Ett trykk til på knappen for varme/avkjøling/luftsirkulasjon (10) fører til at innstillingen går tilbake til oppvarming.

Det står mer detaljert informasjon i bruksanvisningen som følger med hver Belize E2-lavtemperaturradiator.

Mer detaljerad information finns i bruksanvisningen som medföljer varje Belize E2 lågtemperaturradiator.

Temperaturinnstillinger

Vifteforbruk i forseringsinnstilling

Vannvolumet er ca. 7,1 l/m.
Modell Fläktförbrukning (W)  Vikt (kg)
Belize 040 3,5  17,13
Belize 060 4,9  24,59
Belize 080  6,4  32,06
Belize 100  7,8  39,70
Belize 120  9,3  47,16
Belize 140   10,8  53,02
Belize 160  12,1  62,27

Trykktap og forhåndsinnstilling





Forhåndsinstilling 1,1  3,9  5,2 6,5  N
Kv-verdi 0,13 0,30 0,42 0,56 0,72





Rettig Varme AB gir 10 års garanti fra produksjonsdato. Garantien dekker material- og produksjonsfeil. Det defekte produktet erstattes med ett likt eller teknisk sett tilsvarende produkt uten ekstra kostnader.

Garantien gjelder ikke skader oppstått pga feil lagring, behandling under transport, på arbeidsplass eller ved installasjon. Garantien gjelder heller ikke ved feil bruk som gir indre eller ytre rust skader, overtrykk eller frostskader.

Garantien dekker ikke skader som feil produkt har forårsaket, kostnader som oppstår ved bytte av produkt, kundens produksjonstap,gevinst som uteblir eller andre indirekte kostnader.

Ved garantispørsmål, ta kontakt med forhandler, legg ved ordrebekreftelse, fraktseddel, radiatorens identitetsnr. eller annet papir på produktet og leveringstid.
