Dekorative radiatorer - Tinos V

PrevNext
Konstruktion:  EN442-1
Material: Kaldvalset stål EN 10130
Lakkering:

Overflatebehandling utføres i fem trinn:

  • Alkalisk avfettning
  • Fosfatering
  • Kataforetisk grunnmaling
  • Pulverlakkering med epoxypolyester
  • Herding i ca. 200 °C
I henhold til DIN 55900.
Farge:  Hvit RAL 9016. Leveres også i rustfritt, børstet stål (Inox) i størrelsene (H x L): 450 x 1800, 600 x 1950 og 750 x 2100.
Trykklasse: 6 bar
Tilkopling: 4 sidetilkoplinger 1/2” ISO 228 og 2 midttilkoplinger på undersiden 1/2” ISO 228, 50 mm mellomrom.
Kvalitetsstandard: EN ISO 9001 og ISO 14001

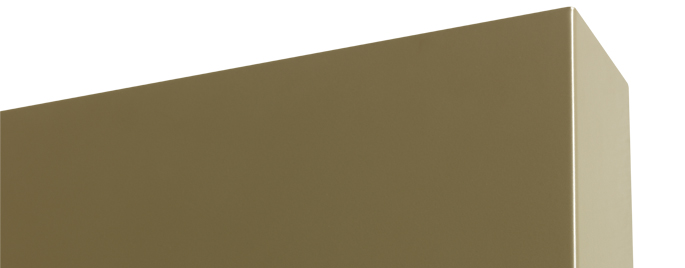

Modeller: Tinos V - rette sider
Høyder: 1800, 1950 mm
Lengder: 450, 600 mm
Typer: TIV 11, 21
Tilbehør: Radiatorpakken inneholder fester, lufteskrue, 3 blindplugger samt skruer og plastplugger.
Effekt: Alle effekter er logaritmisk beregnet iht. EN-422-standarden

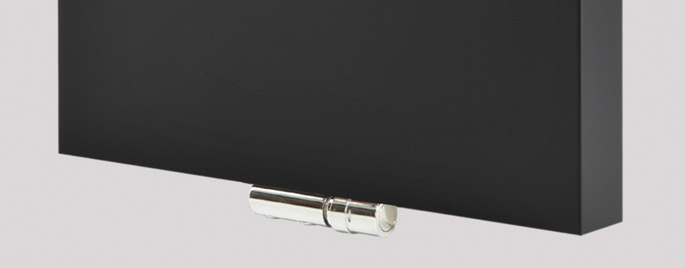

 Midttilkopling  Bunntilkopling


Den kan ikke leveres med andre tilkoplinger.

Effekterna beräknas logaritmiskt med hjälp Excel-tabeller. Länk till effektberäkningssidan.

Värmeavgivningseffekterna kan även beräknas med hjälp av modellen här nedan:



Varmeeffekt (W / m)

F = Fn x (ΔT/ ΔTn) n

där
F     = effekt, W/m
Fn    = normeffekt, W/m - EN 442
der den logaritmiske overtemperaturen er
ΔTn = 49,83 K
ΔT = logaritmisk overtemperatur, K
ΔTn = standard overtemperatur= 49,83 K
n = temperatureksponent



tin – tut
ΔT = ————————————
ln ((tin – trum) / (tut – trum))

der
tin = tilførselstemperatur, °C
tut= returtemperatur, °C
trum= returtemperatur, °C

Modell:

tin/tut/trum

75/65/20=49,83K

70/40/20=32,74K


For riktig installasjon av radiatorer er det av vesentlig betydning at monteringen av radiatoren utføres på en slik måte at den er egnet for den bruk den er beregnet på, og for forutsigbar feilbruk. En rekke elementer må tas i betraktning før monteringen ferdigstilles, inkludert hvordan radiatoren festes til veggen, hvilken type vegg den festes på, samt dennes tilstand, i tillegg til eventuelle andre krefter eller vekter som kan virke på festet.

Radiatorpakken inneholder fester, lufteskrue, 3 blindplugger samt skruer og plastplugger.

De kan bestille brosjyrer direkte fra vart kontor pa telefonnummer +358 (0)6 786 9216 eller e-post: info@purmo.no.

De kan ogsa laste ned vare brosjyrer som pdf-fil fra siden Brosjyrer.



Purmo Concept brosjyre
Ladda ner
Se i browser
Purmo Teknisk brosjyre 01-2010
Ladda ner
Se i browser
Rettig Varme AB gir 10 års garanti fra produksjonsdato. Garantien dekker material- og produksjonsfeil. Det defekte produktet erstattes med ett likt eller teknisk sett tilsvarende produkt uten ekstra kostnader.

Garantien gjelder ikke skader oppstått pga feil lagring, behandling under transport, på arbeidsplass eller ved installasjon. Garantien gjelder heller ikke ved feil bruk som gir indre eller ytre rust skader, overtrykk eller frostskader.

Garantien dekker ikke skader som feil produkt har forårsaket, kostnader som oppstår ved bytte av produkt, kundens produksjonstap,gevinst som uteblir eller andre indirekte kostnader.

Ved garantispørsmål, ta kontakt med forhandler, legg ved ordrebekreftelse, fraktseddel, radiatorens identitetsnr. eller annet papir på produktet og leveringstid.
