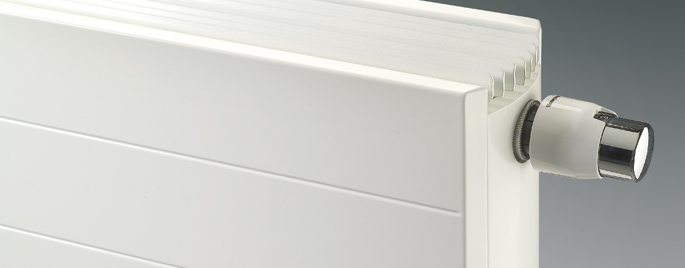

Dekorative radiatorer - Faro H

For den som vil nyte de rene linjene hos radiatorene i Faro-serien på mer tradisjonelt vis, er
horisontalmonterte utgaver et utmerket valg. Disse radiatorene har de samme profilerte frontene
og profilete sideplatene som de øvrige modellene, noe som gir dem en diskret, men likevel
kraftfull tilstedeværelse. Faro H er montert på usynlige braketter (medfølger) og gir
deg oppvarming med stil.
PrevNext
Konstruktion:  EN442-1
Material: Kaldvalset stål EN 10130
Lakkering:

Overflatebehandling utføres i fem trinn:

  • Alkalisk avfettning
  • Fosfatering
  • Kataforetisk grunnmaling
  • Pulverlakkering med epoxypolyester
  • Herding i ca. 200 °C
I henhold til DIN 55900.
Farge:  Hvit RAL 9016
Trykklasse: 6 bar
Tilkopling: 2 x 1/2” ISO 228-bunntilkoplinger, 50 mm mellomrom.
Kvalitetsstandard: EN ISO 9001 og ISO 14001
Modeller: Kos H – glatt front
Faro H – profilert front
Høyder: 400, 600, 70 og 900 mm
Lengder: 450-1950 mm
Typer: KOH 21 og KOH 22 samt FAH 21 og FAH 22
Tilbehør: Monclac-fester, skruer og plugger samt 1/2” ventilinnsats (M30) følger med i radiatorpakken. .
Effekt: Alle effekter er logaritmisk beregnet iht. EN-422-standarden.
Ekstra tilbehør: Som tilbehør kan du også få håndklestang i rustfritt, børstet stål.
FAH 21



FAH 22






Bunntilkopling

Takket være den integrerte koplingen kan radiatoren koples til nedenfra. Høyrestilt tilkopling er standard, men radiatorene kan også bestilles med venstrestilt tilkopling. Vi anbefaler å bruke avstengingsventiler.




 Faro H standardmodell
-høyre		  Faro H spesialmodell
-venstre



Den leveres ikke med andre tilkoplinger.

Effekterna beräknas logaritmiskt med hjälp Excel-tabeller. Länk till effektberäkningssidan.

Värmeavgivningseffekterna kan även beräknas med hjälp av modellen här nedan:



Varmeeffekt (W / m)

F = Fn x (ΔT/ ΔTn) n

där
F     = effekt, W/m
Fn    = normeffekt, W/m - EN 442
          der den logaritmiske overtemperaturen er
          ΔTn = 49,83 K
ΔT = logaritmisk overtemperatur, K
ΔTn = standard overtemperatur= 49,83 K
n = temperatureksponent



                        tin – tut
ΔT = ————————————
             ln ((tin – trum) / (tut – trum))

der
tin = tilførselstemperatur, °C
tut= returtemperatur, °C
trum= returtemperatur, °C


Modell:

tin/tut/trum

75/65/20=49,83K

70/40/20=32,74K

KOH 21 og KOH 22





For riktig installasjon av radiatorer er det av vesentlig betydning at monteringen av radiatoren utføres på en slik måte at den er egnet for den bruk den er beregnet på, og for forutsigbar feilbruk. En rekke elementer må tas i betraktning før monteringen ferdigstilles, inkludert hvordan radiatoren festes til veggen, hvilken type vegg den festes på, samt dennes tilstand, i tillegg til eventuelle andre krefter eller vekter som kan virke på festet.
Monclac-fester, skruer og plugger samt 1/2” ventilinnsats (M30) følger med i radiatorpakken.

Som tilbehør kan du også få håndklestang i rustfritt, børstet stål.

De kan bestille brosjyrer direkte fra vart kontor pa telefonnummer +358 (0)6 786 9216 eller e-post: info@purmo.no.

De kan ogsa laste ned vare brosjyrer som pdf-fil fra siden Brosjyrer.



Purmo Teknisk brosjyre 01-2010
Ladda ner
Se i browser
Purmo Concept brosjyre
Ladda ner
Se i browser
Rettig Varme AB gir 10 års garanti fra produksjonsdato. Garantien dekker material- og produksjonsfeil. Det defekte produktet erstattes med ett likt eller teknisk sett tilsvarende produkt uten ekstra kostnader.

Garantien gjelder ikke skader oppstått pga feil lagring, behandling under transport, på arbeidsplass eller ved installasjon. Garantien gjelder heller ikke ved feil bruk som gir indre eller ytre rust skader, overtrykk eller frostskader.

Garantien dekker ikke skader som feil produkt har forårsaket, kostnader som oppstår ved bytte av produkt, kundens produksjonstap,gevinst som uteblir eller andre indirekte kostnader.

Ved garantispørsmål, ta kontakt med forhandler, legg ved ordrebekreftelse, fraktseddel, radiatorens identitetsnr. eller annet papir på produktet og leveringstid.
