Plokščių radiatoriai -aukštis 200 mm

PURMO Ventil Compact

Plokščių radiatoriai -aukštis 200 mm - PURMO Ventil Compact

Plokščių radiatoriai -aukštis 200 mm - PURMO Ventil Compact


Universalūs PURMO „Ventil Compact“ radiatoriai su profi liuotomis plokštėmis ir konvekciniais elementais, su šoniniais gaubtais ir viršutinėmis grotelėmis. Du apačioje ir keturi šone esantys prijungimo atvamzdžiai, sriegti iš vidaus G ½", suteikia galimybę jungti iš apačios, o prireikus ir iš šono. Radiatorius su fi rmos „Oventrop“ arba „Heimaier“ pirminio reguliavimo termostatiniu vožtuvu.

+

Purmo Ventil Compact - techniniai duomenys:

Medžiaga: aukštos kokybės štampuojamo neanglingojo valcuoto plieno skarda FePO 1 pagal EN 10130
Vertikalių vandens kanalų žingsnis: 33 1/3 mm
aukštis [mm]: 200 mm
ilgis [mm]: 600, 700, 800, 900, 1000, 1100, 1200, 1400, 1600, 1800, 2000, 2300, 2600, 3000 mm
Darbinis slėgis: 10 bar
Bandymų slėgis: 13 bar
Maksimali temperatūra: 110°C
Spalva: balta RAL 9016, kitos RAL paletės spalvos - pagal užsakymą
Pagrindo dažymas: KTL II – antrosios generacijos kataforezė
Priklausiniai: tvirtinimo elementai, aklė, oro ventilis (įeina į komplektą)
Atitikties deklaracija: PN-EN 442
Garantija: 10 metų



Plieno storis pagal EN-442 standartą

Išmatavimai

H - aukštis: 200mm
L - ilgis: 600, 700, 800, 900, 1000, 1100, 1200, 1400, 1600,1800, 2000, 2300, 2600, 3000mm



Vaizdas iš šono:









Priekinės sienelės vaizdas:





Šiluminis galingumas

Radiatorių šiluminė galia (W) pagal normą EN 442, parametrai 75/65/20 ˚C ir 70/55/20 ˚C.

aukštis [mm] 200
ilgis [mm] tipas CV
parametrai
tz / tp
21s 22 33 44
rodiklis n 1.3340 1.3130 1.3440 1.3470
400 75/65°C - - -

 -



70/55°C

-

-

-

 -

500

75/65°C

-

-

-

 -



70/55°C

-

-

-

 -

600 75/65°C 347 467 655  836
  70/55°C 277 374 521  665
700 75/65°C 405 545 764  975
  70/55°C 323 436 608  776
800 75/65°C 462 622 873  1114
  70/55°C 368 498 695  886
900 75/65°C 520 700 982  1254
  70/55°C 415 560 782  998
1000 75/65°C 578 778 1091  1393
  70/55°C 461 623 869  1108
1100 75/65°C 636 856 1200  1532
  70/55°C 507 685 955  1219
1200 75/65°C 694 934 1309  1672
  70/55°C 553 747 1042  1330
1400 75/65°C 809 1089 1527  1950
  70/55°C 645 871 1216  1552
1600 75/65°C 925 1245 1746  2229
  70/55°C 738 996 1390  1774
1800 75/65°C 1040 1400 1964  2507
  70/55°C 829 1120 1563  1995
2000 75/65°C 1156 1556 2182  2786
  70/55°C 922 1245 1737  2217
2300 75/65°C 1329 1789 2509  3204
  70/55°C 1060 1432 1997  2549
2600 75/65°C 1503 2023 2837  3622
  70/55°C 1199 1619 2258  2882
3000 75/65°C 1734 2334 3273  4179
  70/55°C 1383 1868 2606  3325

Talpa ir svoris

Plokščių radiatoriai -aukštis 200 mm - PURMO Ventil Compact - talpa ir masė:



aukštis: [mm] 200

21s

22 33 44
masė : kg/m

10,8

13,6 20,3 27,0
talpa : l/m

2,5

2,5 3,8 5,0

Hidraulinė charakteristika

CV  tipo radiatoriuose yra įtaisytas termostatinis vožtuvas, todėl jų hidraulinės charakteristikos apibrėžiamos radiatoriui ir vožtuvui kartu. Šios charakteristikos atspindėtos  pridedamoje nomogramoje.

Įžanginio nustatymo parinkimo pavyzdys:

Duomenys:
šilumos poreikis - Qc = 1160 Wat
temperatūrų skirtumas - Δt = 20 K (80/60°C)
slėgio praradimas - Δp = 6 kPa = 600 dPa
perskaičiavimo koeficientas - C = 1,163

Skaičiavimai:

masės pratekėjimas

q = Qc / C * Δt = 1160 / 1,163 * 20 = 50 kg/h

Pratekėjimui q = 50 kg/h ir slėgio praradimui 600 dPa nomogramoje nuskaitome įžanginio nustatymo vertę 3.

Prijungimas

  • apatinis prijungimas:

Taikomas apatinio prijungimo radiatoriams. Tiekimo vamzdžio ašis visada yra
80 mm nuo radiatoriaus šoninės briaunos, o grįžtamojo vamzdžio ašis – 30 mm.
Sujungus atvirkščiai, radiatoriaus šiluminė galia sumažėja daugiau negu 30%.

  • šoninis prijungimas:

Šoninis prijungimas gali būti taikomas šoninio prijungimo radiatoriams, o
išmontavus termostatinę galvutę, ir apatinio prijungimo radiatoriams.
Populiariausias sprendimas, suteikiantis galimybę radiatorius jungti kairėje ir dešinėje
pusėje. Vandens tiekimo vamzdis turi būti prijungtas prie radiatoriaus viršutinio
atvamzdžio, grįžtamasis – prie apatinio. Sujungus atvirkščiai, radiatoriaus
šiluminė galia sumažėja daugiau negu 30%.



  • kryžminis prijungimas:

Rekomenduojamas radiatoriams, ilgesniems negu 2000 mm, taip pat tokiems, kurių
ilgis yra keturis kartus didesnis už aukštį. Šitoks prijungimas užtikrina tolygų šilumos
paskirstymą per visą radiatorių ilgį. Tiekimo vamzdis turi būti jungiamas prie kairiojo
arba dešiniojo viršutinio radiatoriaus atvamzdžio, o grįžtamasis - prie priešpriešinio
apatinio atvamzdžio. Sujungus atvirkščiai, radiatoriaus šiluminė galia sumažėja
daugiau negu 30%. Kryžminis prijungimas gali būti taikomas šoninio prijungimo radiatoriams, o išmontavus termostatinę galvutę, ir apatinio prijungimo radiatoriams.







  • tarpinis prijungimas:



Apatinio prijungimo radiatorius galima vienu metu jungti šoniniais ir apatiniais
atvamzdžiais. Galima taikyti tarpinius būdus: paveiksle parodytus šoninį ir kryžminį
prijungimo būdus.

  • balninis prijungimas:

Taikant šį radiatorių prijungimo būdą, radiatorių šiluminė galia, lyginant su
norma, sumažėja maždaug 10%. Balninis prijungimo būdas dažniausiai taikomas
šoninio prijungimo radiatoriams, kai centrinio šildymo sistemos įranga yra
sumontuota po grindjuostėmis. Išmontavus termostatinę galvutę, galima taikyti
ir apatinio prijungimo radiatoriams.

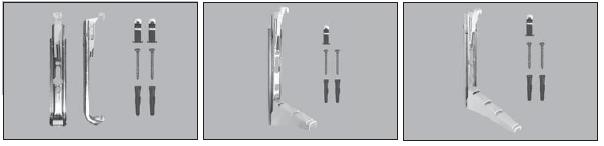

Tvirtinimo detalės





 aukštis 200 mm
 plokščių radiatorius
ilgis [mm]
 stovų kiekis

 600 - 1600

 2

 1800 - 2300

 3

 2600 - 3000

 4









Korekcijos koeficientas

Korekciniai koeficientai radiatorių Purmo šiluminei galiai parinkti, taikomi esant kitokiems parametrams nei 75/65/20 °C.

t z t p Oro temperatūra šildomoje patalpoje t ir [ °C]
°C °C 5 8 12 16 18 20 22 24
95 90 0,48 0,50 0,54 0,57 0,59 0,61 0,64 0,66
  85 0,50 0,52 0,56 0,60 0,62 0,64 0,67 0,70
  80 0,52 0,55 0,59 0,63 0,65 0,68 0,70 0,73
  75 0,54 0,57 0,61 0,66 0,69 0,72 0,75 0,78
  70 0,57 0,60 0,65 0,70 0,73 0,76 0,79 0,83
90 85 0,52 0,55 0,58 0,63 0,65 0,67 0,70 0,73
  80 0,54 0,57 0,61 0,66 0,68 0,71 0,74 0,77
  75 0,57 0,60 0,64 0,69 0,72 0,75 0,78 0,82
  70 0,59 0,63 0,67 0,73 0,76 0,80 0,83 0,87
  65 0,62 0,66 0,71 0,77 0,81 0,85 0,89 0,93
85 80 0,56 0,59 0,64 0,69 0,72 0,75 0,78 0,81
  75 0,59 0,62 0,67 0,72 0,75 0,79 0,82 0,86
  70 0,62 0,65 0,70 0,77 0,80 0,84 0,88 0,92
  65 0,65 0,69 0,75 0,81 0,85 0,89 0,94 0,99
  60 0,68 0,73 0,79 0,87 0,91 0,96 1,01 1,07
80 75 0,61 0,65 0,70 0,76 0,79 0,83 0,87 0,91
  70 0,64 0,68 0,74 0,81 0,84 0,88 0,93 0,97
  65 0,68 0,72 0,78 0,86 0,90 0,94 0,99 1,05
  60 0,72 0,76 0,83 0,91 0,96 1,01 1,07 1,13
  55 0,76 0,81 0,89 0,98 1,04 1,10 1,16 1,24
75 70 0,67 0,72 0,78 0,85 0,89 0,94 0,98 1,04
  65 0,71 0,75 0,82 0,90 0,95 1,00 1,05 1,12
  60 0,75 0,80 0,88 0,97 1,02 1,08 1,14 1,21
  55 0,80 0,85 0,94 1,04 1,10 1,17 1,24 1,32
  50 0,85 0,91 1,01 1,13 1,20 1,28 1,37 1,47
70 65 0,75 0,79 0,87 0,96 1,01 1,07 1,13 1,19
  60 0,79 0,84 0,93 1,03 1,08 1,15 1,22 1,30
  55 0,84 0,90 0,99 1,11 1,17 1,25 1,33 1,42
  50 0,89 0,96 1,07 1,20 1,28 1,37 1,47 1,58
65 60 0,83 0,89 0,98 1,10 1,16 1,23 1,31 1,40
  55 0,88 0,95 1,05 1,18 1,26 1,34 1,43 1,54
  50 0,94 1,02 1,14 1,29 1,37 1,47 1,59 1,71
60 55 0,94 1,01 1,13 1,27 1,36 1,45 1,56 1,68
  50 1,00 1,08 1,22 1,39 1,48 1,60 1,73 1,87
  45 1,08 1,17 1,33 1,53 1,65 1,78 1,94 2,13
55 50 1,07 1,16 1,31 1,50 1,62 1,75 1,90 2,07
  45 1,15 1,26 1,43 1,66 1,80 1,96 2,15 2,37
  40 1,25 1,37 1,59 1,86 2,03 2,24 2,48 2,78
50 45 1,23 1,36 1,56 1,82 1,98 2,17 2,40 2,67
  40 1,34 1,48 1,73 2,05 2,25 2,50 2,79 3,15
  35 1,47 1,65 1,94 2,36 2,63 2,96 3,38 3,92
45 40 1,45 1,62 1,90 2,28 2,53 2,83 3,19 3,66
  35 1,60 1,80 2,15 2,64 2,96 3,37 3,89 4,58
40 35 1,75 1,98 2,40 3,00 3,41 3,93 4,62 5,54

Lentelė parengta koeficientui n = 1,3

Techninis katalogas - Plokščių radiatoriai

PURMO plokštinių radiatorių garantiojos sąlygos



1. PURMO plokštiniai radiatoriai įvedami į apyvartą pagal sutikimo deklaraciją PN-EN 442 pagal įstatymą apie statybinius gaminius bei Infrastruktūros ministro įsakymą apie statybinių gaminių sutikimo deklaravimo būdus bei apie CE ženklų ženklinimo būdus.

2. PURMO plokštiniai radiatoriai skirti montauoti vandeninioje centralinio šildymo instaliacijoje ir turi būti vartojami pagal Infrastruktūros ministro įsakymą dėl techninių sąlygų, kokiam turi atsakyti statybos bei jų išdėstymas, o taip pat pagal lenkų normas.

3. RETTIG HEATING Sp. z o.o. su buveine Rybnik mieste, Przemysłowa g. (toliau vadinama Garantu) suteikia Lenkijos teritorijoje 10metinę garantiją (skaičiant nuo pirkimo dienos) visiems PURMO radiatoriams bet ne ilgiau kaip 11 metų nuo pagaminimo datos paženklintos ant radiatoriaus.

4. Garantija apima radiatorius pajungtus su vandenine centralinio šildymo instaliacija padaryta iš vamzdžių iš juodų plienų, vario arba iš dirbtinių medžiagų su antidifuziniu užtvaru ir montuotus gyvenamuosiuose patalpose, biuruose, ir kituose patalpose, kuriose neatsiranda esančių ore substancijų keiksmingas korozinis veikimas, o ypač nėra nuolatinės arba laikinės drėgmės radiatoriaus paviršiuje. Garantijos laiku radiatoriai ir jų dalys, kuriose pasirodys trūkumai iš gamintojo kaltės ir jie bus skelbiami ne vėliau kaip 1 mėnuo nuo jų suradimo datos, bus pakeičiami naujomis be trūkumų.

5. Garantijos gavimo pagrindas yra:
· pirkimo pažymėjimo pasisąvinimas – t.y. reikia turėti sąskaitą-faktūrą
· radiatorių montavimas pagal lenkų taisykles surašytas centralinio šildymo instrukcijoje uždarytai šildymo sistemai su plėvelės indu, aprūpintai į vietinio vėdninimo instaliaciją (be centralinės vėdinimo sistemos), su tiekimu iš keičiamo šilumos mazgo arba iš vietinio katilino.

Instaliacija turi būti užpildyta ir papildinama vandenimi atsakingos kokybės, kurios svarbiausieji kokybės rodikliai negali viršyti tokių verčių kaip:
· bendras chloridų ir sulfatų jonų turinys negali viršyti 150 mg/l (instaliacijai iš vario vamzdžių ne didesnis kaip 50 mg/l)
· deguonies turinys negali viršyti 0,1 mg/l,
· pH vandens reakcija turi atsakyti 8.0 ÷ 9.5,
· bendras kietumas negali viršyti 4.0 mval/l

- leidžiamas PURMO plokštinių radiatorių montavimas nedideliose instaliacijose iki galos 25 kW atviros sistemos su sąlyga, kad šitose instalaicijose vartojami korozijos inhibitoriai.

6. Garantija nesuteikiama radiatoriams:
· montuotams centralinio šildymo instaliacijoje, kuri pajungta su aukštos temperatūros šilumos tinklu per hidroelevatorių arba siurblio maišymo mazgą,
· montuotams baseinuose, automobilių plovyklose, skalbyklose, skerdyklose, tualetose, vonios kambaruose ir kitose patalpose, kur veikia keiksmingos korozinės substancijos, esančios ore, o taip pat atsiranda nuolatinis ar laikinis radiatoriaus paviršiaus sudrėkiniams - neliečia higieninių radiatorių versijoje su pridedama antikorozine apsauga, kuriems garantija suteikiama 6 metams bet neilgiau kaip 7 metai nuo pagaminimo datos.
· montuotams centralinio šildymo instaliacijoje, kuri turi nuolatinį pajungimą su vandens instaliaciją nevartojant pajungimo vietoje armatūros saungančios nuo grąžinimo perplovimus tv. prieš sugadinimą
· montuotams centralinio šildymo instaliacijoje, kuri bus tuštinama iš vandens dažniau ir ilgesniam laikui kaip reikalauja eksploatacijos sąlygos,
· montuotams garų instaliacijose,
· ontuotams instaliacijose kartu su radiatoriumi kito tipo (iš ketaus, aliuminio, vario, vario-aliuminio), kurių kiekis viršyja 50% visų radiatorių instaliacijoje.

7. Garantija neapima pažeidimų kylančių iš netaisyklingo vartojimo, laikymo, transporto bei gaminio vartojimo ne pagal paskyrimą. Tai liečia prieš visų radiatorių:
· laikytų laisvame ore prieš monatvimą,
· su mechaniškais pažeidimais,
· suterštų viduje kietaisiais kūnais ir keiksmingais skysčiais,
· deformuotų dėl per augšto bandymo slėgio arba statinio slėgio instaliacijoje,
· deformuotų dėl instaliacijos užšaldymo.

8. Gaminiui suteikiama garantija, kada pirkėjas arba tretieji asmenys nebando taisyti arba keisti gaminį be garanto sutikimo.

9. Trūkumų pasirodymo atveju garantijos laiku reikia pradėti reklamacijos veiksnius nuo paskelbimo Pardavejui apie tūkumą, užpildant specialų reklamacijos formuliarą ir tiksliai aprašyti trūkumą bei įrašyti visas reikalingas informacijas formuliare. Prie formuliaro pridėti sąskaitą – faktūrą. Pardavėjas priima reklamaciją ir siunčia ją Garantui registruotu laišku per 24 valandas nuo formuliaro gavimo. Garantas yra įsipareigotas atsakyti per 14 dienų nuo reklamacijos gavimo dienos.

10. Kad nagrinėti reklamaciją Garantas turi apžiurėti gaminį. Apžiūrėjimas gali būti atliktas radiatoriaus montavimo vietoje arba kitoje Gargantui nurodytoje vietoje. Reklamacijos pripažinimo atveju, Garantas įsipareigoja per 14 dienų nuo pripažinimo datos nemokamai pataisyti arba pakeisti gaminio dalis, pripažintos kaip ydingos iš netaisyklingos gamybos priežasties arba padarytos iš netinkamos medžiagos, arba pakeisti visą radiatorių naujam be trūkumų. Trūkumų neturinčių įtakos į radiatoriaus funkcjonalumą atveju, Garantas gali pasiūlyti Pirkėjui kainos nuolaidą.

11. Garantas pasilieka sau teisę pasirinkti reklamacijos vykdymo rūšį.

12. Garantijos laikas ilginamas už taisymo laiką, skaičiuotą nuo gaminio pristatymo Gargantui datos iki pataisymo dienos, o radiatoriaus pakeitimo naujam atveju, garantijos laikas prasidėda iš naujo.

13. Garantas pasilieka sau teisę keisti savo gaminius be ankstesnio pranešymo apie tai, su sąlygą, kad tai nebus esminius techninius elementus turinčius įtaką į radiotariaus pasirinkimą.

14. Radiatorius montuoti fabrikiniame individualiniame įpakavime. Ipakavimas turi likti ant radiatoriaus net tada, kada centralinio šildymo instaliacija paleidžiama kad šildyti statybą apdailinimo darbų laiku arba namo nusausinimo tikslu. Siūloma nuimti įpakavimą, kada jau visi apdailinimo darbai pasibaigė.

15. Draudžiama tuštinti visą instaliaciją arba jos dalis iš vandens ir laikyti tokioje padėtyje. Draudimas liečia ir naujos instaliacijos sandarumo bandymo laiku. Jeigu reikia ištuštinti instaliaciją pvz. remonto arba konservacijos laiku, vandenį pašalinti tik iš tos instaliacijos dalies, iš kurios būtina tai padaryti. Po darbų atlikimo ištuštintą instaliacija iškart užpildyti vandenimi. Vandens kiekį, suvartotą centralinio šildymo instaliacijos užpildymui ir papildymui, reikia kontroliuoti vartojant atsakingą įrengimą vandens matavimui.

16. Darbinis slėgis centralnėje šildymo instaliacijoje su PURMO plokštiniais radiatoriais negali viršyti 10 bar (6 bar PURMO radiatoriams Planora) o maksimali darbinė temperatūra 110 oC.
Aukštose patalpose vartoti instaliacijos padalijinimą į zonas. Instaliacijos sandarumo patikrinimą atlikti su bandymo slėgiu lygiam darbiniam slėgiui šiai instaliacijai plus 2 bar, bet slėgis negali būti mažesnis kaip 4 bar.
Maksimalus leidžiamas slėgis instaliacijos sandarumo bandymo laiku yra 12 bar (8 bar PURMO radiatoriams Planora).

17. Šios garantijos sąlygos parduotam gaminiui neapriboja ir nenutraukia pirkėjo įteisinimų kilančių iš prekių nesutikimo su sutartimi pagal Įstatymą iš 2002m. 07. 27 d. apie vartotojų pardavimo sąlygas bei Civilinio kodekso pakeitimą (Dz. U. 2002, nr. 141, poz. 1176).
