Narbonne ir Narbonne VT – patrauklūs radiatoriai modernioms erdvėms

Praėjusių metų pabaigoje rinkoje pristatyti du nauji Purmo radiatorių modeliai: Narbonne ir Narbonne VT. Šie radiatoriai gaminami Austrijoje, iš kur ir patenka į mūsų, o taip pat į daugelio Vakarų Europos šalių ir Rusijos, Ukrainos bei Lietuvos rinkas.

Dėl estetiškos ir šiuolaikiškos išvaizdos, mažo aukščio bei galimybės pilnai paslėpti radiatorių kanale po grindimis radiatorius Narbonne ir Narbonne VT dažnai renkasi ne tik klientai, įrenginėjantys biuro ir parduotuvių patalpas, bet ir ketinantys montuoti šiuos radiatorius butuose arba individualiuose namuose.

Šie radiatoriai specialiai suprojektuoti patalpoms, kuriose įrengti dideli langai (vitrinos), taip pat tokioms, kuriose palangės po dideliais langais įtaisytos palyginti žemai. Tokiose vietose tradicinio aukščio plokštinis radiatorius tiesiog netelpa. Būtent tokiose situacijose radiatoriai Narbonne ir Narbonne VT yra idealus sprendimas, nes jų aukštis yra itin nedidelis. Palyginkime: žemiausias standartinis plokštinis radiatorius Purmo yra 30 cm aukščio, tuo tarpu mažiausiasis radiatorių Narbonne aukštis tėra... 7 cm! Rinktis galima iš įvairių variantų, nes radiatoriai Narbonne taip pat gaminami 14, 21 ir 28 cm aukščio. Tokia aukščių įvairovė leidžia įkomponuoti radiatorių bet kokioje patalpoje, juo labiau, kad radiatoriaus ilgis gali būti nuo 50 cm iki 400 cm.

Galimas ir toks variantas, kai sumontuotų radiatorių iš viso nematyti – radiatoriai Narbonne  ir Narbonne VT gali būti montuojami atviruose kanaluose po grindimis. Tokiu būdu sumontuotas radiatorius skleidžia šilumą į patalpą per perforuotą kanalo uždangą, įtaisytą  grindų lygyje. Šis sprendimas leidžia pilnai paslėpti šildytuvus ir taip pagerinti patalpos estetinę išvaizdą.

Ypatingas dėmesys estetikai ir išoriniam dizainui – tai svarbūs naujųjų radiatorių privalumai. Viršutinis radiatoriaus paviršius yra uždengtas grotelėmis, o šoninės briaunos aptaisytos specialiais gaubtais. Radiatorių spalvą galima priderinti prie patalpoje vyraujančių spalvų – rinktis spalvą galima iš gausios RAL spalvyno pasiūlos.

Radiatorių Narbonne ir Narbonne VT (panašiai kaip ir kitų plokštinių radiatorių) negalima naudoti padidinto drėgnumo patalpose, pvz., vonios kambariuose, baseinų arba skalbyklų patalpose. Tokioms patalpoms yra gaminami specialūs kopetėlių formos radiatoriai, kurių pasirinkimas mūsų rinkoje yra itin didelis.

Pasirinkti tinkamą radiatorių spalvos ir matmenų požiūriu nėra sudėtinga, sudėtingiau yra apskaičiuoti reikiamą radiatoriaus galią. Dėl reikiamos radiatoriaus galios apskaičiavimo geriausia yra kreiptis į centrinio šildymo instaliacijų projektuotoją arba pasitelkti kompiuterinę programą Purmo SDG.

Įsigijant radiatorių ypatingas dėmesys taip pat skirtinas radiatoriaus prijungimui:

  • Narbonne – radiatoriai su šoniniu prijungimu;
  • Narbonne VT – radiatoriai, pritaikyti prijungti nuo grindų, su vožtuvo įdėklu.

Radiatoriai gaminami iš stačiakampio pjūvio 1,5 mm storio plieninių profilių.

Narbonne ir Narbonne VT modelio radiatorių galima įsigyti tik pateikus individualų užsakymą. Bendrovė Rettig Heating turi didžiausią Lenkijoje radiatorių Purmo platinimo tinklą, kurį sudaro virš šimto įgaliotų platintojų ir keli šimtai pardavimo taškų, todėl pateikti užsakymą galima kone bet kuriame Lenkijos mieste.

Radiatoriams suteikiama 10 metų garantija, išduoti daugelio Vakarų Europos šalių pažymėjimai ir kokybės sertifikatai.

Techniniai duomenys:

Medžiaga: : stačiakampio pjūvio plieninė žarna
Radiatorių aukštis:

horizontalieji: 70, 142, 214, 286 mm;

Radiatorių ilgis:



500, 600, 700, 800, 900,1000, 1100, 1200, 1300,1400, 1600, 1800, 2000, 2200, 2400,  2600, 2800, 3000, 3200, 3400, 3600, 3800, 4000 mm;

Didžiausiasis darbinis slėgis:



5 bar – standartinė versija
8 bar – didelio slėgio versija
Didžiausioji temperatūra: 110 °C
Dažymas: pagrindas: kataforezė KTL
baigiamasis sluoksnis: elektrostatinis purškimas
Gamyba: atitinka EN ISO 9001
Spalva: RAL 9016 balta, kitos spalvos – pagal užsakymą
Atitikties deklaracija: PN-EN 442
Garantija: 10 metų



Plieno storis pagal EN-442 standartą

+

Narbonne ir Narbonne VT – patrauklūs radiatoriai modernioms erdvėms

Praėjusių metų pabaigoje rinkoje pristatyti du nauji Purmo radiatorių modeliai: Narbonne ir Narbonne VT. Šie radiatoriai gaminami Austrijoje, iš kur ir patenka į mūsų, o taip pat į daugelio Vakarų Europos šalių ir Rusijos, Ukrainos bei Lietuvos rinkas.

Dėl estetiškos ir šiuolaikiškos išvaizdos, mažo aukščio bei galimybės pilnai paslėpti radiatorių kanale po grindimis radiatorius Narbonne ir Narbonne VT dažnai renkasi ne tik klientai, įrenginėjantys biuro ir parduotuvių patalpas, bet ir ketinantys montuoti šiuos radiatorius butuose arba individualiuose namuose.

Šie radiatoriai specialiai suprojektuoti patalpoms, kuriose įrengti dideli langai (vitrinos), taip pat tokioms, kuriose palangės po dideliais langais įtaisytos palyginti žemai. Tokiose vietose tradicinio aukščio plokštinis radiatorius tiesiog netelpa. Būtent tokiose situacijose radiatoriai Narbonne ir Narbonne VT yra idealus sprendimas, nes jų aukštis yra itin nedidelis. Palyginkime: žemiausias standartinis plokštinis radiatorius Purmo yra 30 cm aukščio, tuo tarpu mažiausiasis radiatorių Narbonne aukštis tėra... 7 cm! Rinktis galima iš įvairių variantų, nes radiatoriai Narbonne taip pat gaminami 14, 21 ir 28 cm aukščio. Tokia aukščių įvairovė leidžia įkomponuoti radiatorių bet kokioje patalpoje, juo labiau, kad radiatoriaus ilgis gali būti nuo 50 cm iki 400 cm.

Galimas ir toks variantas, kai sumontuotų radiatorių iš viso nematyti – radiatoriai Narbonne  ir Narbonne VT gali būti montuojami atviruose kanaluose po grindimis. Tokiu būdu sumontuotas radiatorius skleidžia šilumą į patalpą per perforuotą kanalo uždangą, įtaisytą  grindų lygyje. Šis sprendimas leidžia pilnai paslėpti šildytuvus ir taip pagerinti patalpos estetinę išvaizdą.

Ypatingas dėmesys estetikai ir išoriniam dizainui – tai svarbūs naujųjų radiatorių privalumai. Viršutinis radiatoriaus paviršius yra uždengtas grotelėmis, o šoninės briaunos aptaisytos specialiais gaubtais. Radiatorių spalvą galima priderinti prie patalpoje vyraujančių spalvų – rinktis spalvą galima iš gausios RAL spalvyno pasiūlos.

Radiatorių Narbonne ir Narbonne VT (panašiai kaip ir kitų plokštinių radiatorių) negalima naudoti padidinto drėgnumo patalpose, pvz., vonios kambariuose, baseinų arba skalbyklų patalpose. Tokioms patalpoms yra gaminami specialūs kopetėlių formos radiatoriai, kurių pasirinkimas mūsų rinkoje yra itin didelis.

Pasirinkti tinkamą radiatorių spalvos ir matmenų požiūriu nėra sudėtinga, sudėtingiau yra apskaičiuoti reikiamą radiatoriaus galią. Dėl reikiamos radiatoriaus galios apskaičiavimo geriausia yra kreiptis į centrinio šildymo instaliacijų projektuotoją arba pasitelkti kompiuterinę programą Purmo SDG.

Įsigijant radiatorių ypatingas dėmesys taip pat skirtinas radiatoriaus prijungimui:

  • Narbonne – radiatoriai su šoniniu prijungimu;
  • Narbonne VT – radiatoriai, pritaikyti prijungti nuo grindų, su vožtuvo įdėklu.

Radiatoriai gaminami iš stačiakampio pjūvio 1,5 mm storio plieninių profilių.

Narbonne ir Narbonne VT modelio radiatorių galima įsigyti tik pateikus individualų užsakymą. Bendrovė Rettig Heating turi didžiausią Lenkijoje radiatorių Purmo platinimo tinklą, kurį sudaro virš šimto įgaliotų platintojų ir keli šimtai pardavimo taškų, todėl pateikti užsakymą galima kone bet kuriame Lenkijos mieste.

Radiatoriams suteikiama 10 metų garantija, išduoti daugelio Vakarų Europos šalių pažymėjimai ir kokybės sertifikatai.

Techniniai duomenys:

Medžiaga: : stačiakampio pjūvio plieninė žarna
Radiatorių aukštis:

horizontalieji: 70, 142, 214, 286 mm;

Radiatorių ilgis:



500, 600, 700, 800, 900,1000, 1100, 1200, 1300,1400, 1600, 1800, 2000, 2200, 2400,  2600, 2800, 3000, 3200, 3400, 3600, 3800, 4000 mm;

Didžiausiasis darbinis slėgis:



5 bar – standartinė versija
8 bar – didelio slėgio versija
Didžiausioji temperatūra: 110 °C
Dažymas: pagrindas: kataforezė KTL
baigiamasis sluoksnis: elektrostatinis purškimas
Gamyba: atitinka EN ISO 9001
Spalva: RAL 9016 balta, kitos spalvos – pagal užsakymą
Atitikties deklaracija: PN-EN 442
Garantija: 10 metų

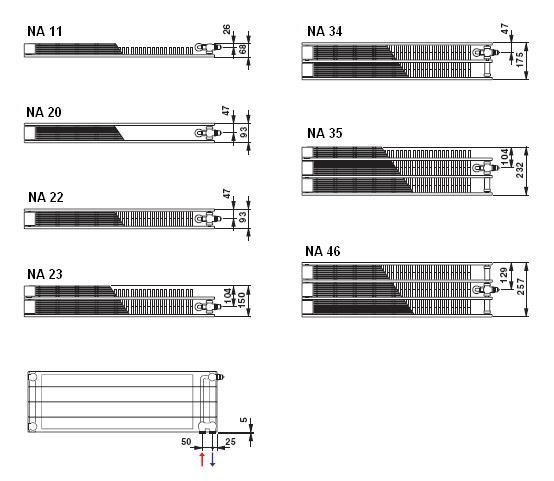

Išmatavimai

Radiatoriai Narbonne VT:



Šiluminis galingumas

Radiatorių šiluminė galia [W], kai oro temperatūra šildomoje patalpoje ti = 20 °C (aukštis ir ilgis nurodyti mm).
aukštis 70
ilgis tipai NA22 NA23 NA34 NA35 NA46
tz / tp [°C]
500 75/65 212 262 331 405 475
70/55 172 213 272 331 389
600 75/65 254 314 397 485 570
70/55 207 256 327 397 467
700 75/65 297 367 463 566 665
70/55 241 299 381 463 545
800 75/65 339 419 529 647 760
70/55 276 342 436 529 622
900 75/65 382 472 595 728 855
70/55 310 384 490 595 700
1000 75/65 424 524 661 809 950
70/55 345 427 545 661 778
1100 75/65 466 576 727 890 1045
70/55 379 470 599 727 856
1200 75/65 509 629 793 971 1140
70/55 414 512 654 794 933
1300 75/65 551 681 859 1052 1235
70/55 448 555 708 860 1011
1400 75/65 594 734 925 1133 1330
70/55 483 598 763 926 1089
1600 75/65 678 838 1058 1294 1520
70/55 552 683 872 1058 1245
1800 75/65 763 943 1190 1456 1710
70/55 621 769 981 1190 1400
2000 75/65 848 1048 1322 1618 1900
70/55 690 854 1090 1323 1556
2200 75/65 933 1153 1454 1780 2090
70/55 759 939 1198 1455 1711
2400 75/65 1018 1258 1586 1942 2280
70/55 828 1025 1307 1587 1867
2600 75/65 1102 1362 1719 2103 2470
70/55 897 1110 1416 1719 2022
2800 75/65 1187 1467 1851 2265 2660
70/55 966 1196 1525 1852 2178
3000 75/65 1272 1572 1983 2427 2850
70/55 1035 1281 1634 1984 2334
3200 75/65 1357 1677 2115 2589
70/55 1104 1366 1743 2116
3400 75/65 1442 1782 2247 2751
70/55 1173 1452 1852 2249
3600 75/65 1526 1886 2380 2912
70/55 1242 1537 1961 2381
3800 75/65 1611 1991 2512 3074
70/55 1311 1622 2070 2513
4000 75/65 1696 2096 2644 3236
70/55 1380 1708 2179 2645



aukštis 142
ilgis tipai NA20 NA22 NA23 NA34 NA35 NA46
tz / tp [°C]
500 75/65 152 321 399 525 599 727
70/55 124 259 323 428 485 589
600 75/65 182 385 478 630 718 872
70/55 149 311 387 513 582 706
700 75/65 213 449 558 735 838 1018
70/55 174 363 452 599 679 824
800 75/65 243 513 638 840 958 1163
70/55 199 415 516 684 776 942
900 75/65 274 577 717 945 1077 1309
70/55 224 467 581 770 874 1059
1000 75/65 304 641 797 1050 1197 1454
70/55 249 519 645 856 971 1177
1100 75/65 334 705 877 1155 1317 1599
70/55 273 571 710 941 1068 1295
1200 75/65 365 769 956 1260 1436 1745
70/55 298 623 774 1027 1165 1413
1300 75/65 395 833 1036 1365 1556 1890
70/55 323 675 839 1112 1262 1530
1400 75/65 426 897 1116 1470 1676 2036
70/55 348 726 903 1198 1359 1648
1600 75/65 486 1026 1275 1680 1915 2326
70/55 398 830 1032 1369 1553 1883
1800 75/65 547 1154 1435 1890 2155 2617
70/55 447 934 1161 1540 1747 2119
2000 75/65 608 1282 1594 2100 2394 2908
70/55 497 1038 1290 1711 1941 2354
2200 75/65 669 1410 1753 2310 2633 3199
70/55 547 1142 1419 1882 2135 2590
2400 75/65 730 1538 1913 2520 2873 3490
70/55 596 1245 1549 2053 2329 2825
2600 75/65 790 1667 2072 2730 3112 3780
70/55 646 1349 1678 2224 2524 3060
2800 75/65 851 1795 2232 2940 3352 4071
70/55 696 1453 1807 2396 2718 3296
3000 75/65 912 1923 2391 3150 3591 4362
70/55 746 1557 1936 2567 2912 3531
3200 75/65 973 2051 2550 3360 3830
70/55 795 1661 2065 2738 3106
3400 75/65 1034 2179 2710 3570 4070
70/55 845 1764 2194 2909 3300
3600 75/65 1094 2308 2869 3780 4309
70/55 895 1868 2323 3080 3494
3800 75/65 1155 2436 3029 3990 4549
70/55 944 1972 2452 3251 3688
4000 75/65 1216 2564 3188 4200 4788
70/55 994 2076 2581 3422 3882



wysokość 214
dłu-
gość
typ NA11 NA20 NA22 NA23 NA34 NA35 NA46
tz / tp [°C]
500 75/65 232 220 419 518 697 826 1036
70/55 187 180 337 416 562 663 831
600 75/65 278 264 503 621 836 991 1243
70/55 225 215 404 499 674 795 997
700 75/65 325 308 587 725 976 1156 1450
70/55 262 251 472 583 786 928 1163
800 75/65 371 352 670 828 1115 1321 1658
70/55 300 287 539 666 898 1061 1329
900 75/65 418 396 754 932 1255 1486 1865
70/55 337 323 607 749 1011 1193 1495
1000 75/65 464 440 838 1035 1394 1651 2072
70/55 374 359 674 832 1123 1326 1661
1100 75/65 510 484 922 1139 1533 1816 2279
70/55 412 395 741 916 1235 1458 1827
1200 75/65 557 528 1006 1242 1673 1981 2486
70/55 449 431 809 999 1348 1591 1993
1300 75/65 603 572 1089 1346 1812 2146 2694
70/55 487 467 876 1082 1460 1723 2159
1400 75/65 650 616 1173 1449 1952 2311 2901
70/55 524 503 944 1165 1572 1856 2326
1600 75/65 742 704 1341 1656 2230 2642 3315
70/55 599 575 1078 1332 1797 2121 2658
1800 75/65 835 792 1508 1863 2509 2972 3730
70/55 674 646 1213 1498 2021 2386 2990
2000 75/65 928 880 1676 2070 2788 3302 4144
70/55 749 718 1348 1665 2246 2652 3322
2200 75/65 1021 968 1844 2277 3067 3632 4558
70/55 824 790 1483 1831 2471 2917 3654
2400 75/65 1114 1056 2011 2484 3346 3962 4973
70/55 899 862 1618 1998 2695 3182 3987
2600 75/65 1206 1144 2179 2691 3624 4293 5387
70/55 973 934 1752 2164 2920 3447 4319
2800 75/65 1299 1232 2346 2898 3903 4623 5802
70/55 1048 1006 1887 2331 3144 3712 4651
3000 75/65 1392 1320 2514 3105 4182 4953 6216
70/55 1123 1077 2022 2497 3369 3977 4983
3200 75/65 1485 1408 2682 3312 4461 5283
70/55 1198 1149 2157 2664 3594 4242
3400 75/65 1578 1496 2849 3519 4740 5613
70/55 1273 1221 2292 2830 3818 4508
3600 75/65 1670 1584 3017 3726 5018 5944
70/55 1348 1293 2426 2997 4043 4773
3800 75/65 1763 1672 3184 3933 5297 6274
70/55 1423 1365 2561 3163 4268 5038
4000 75/65 1856 1760 3352 4140 5576 6604
70/55 1498 1436 2696 3330 4492 5303



wysokość 286
dłu-
gość
typ NA11 NA20 NA22 NA23 NA34 NA35 NA46
tz / tp [°C]
500 75/65 289 281 516 631 862 986 1224
70/55 232 229 412 504 688 785 975
600 75/65 346 337 619 757 1034 1183 1468
70/55 278 275 495 605 826 942 1169
700 75/65 404 393 722 883 1206 1380 1713
70/55 325 321 577 705 964 1099 1364
800 75/65 462 449 826 1009 1378 1577 1958
70/55 371 366 660 806 1101 1256 1559
900 75/65 519 505 929 1135 1551 1774 2202
70/55 418 412 742 907 1239 1413 1754
1000 75/65 577 561 1032 1261 1723 1971 2447
70/55 464 458 825 1008 1377 1570 1949
1100 75/65 635 617 1135 1387 1895 2168 2692
70/55 510 504 907 1108 1515 1727 2144
1200 75/65 692 673 1238 1513 2068 2365 2936
70/55 557 549 990 1209 1652 1884 2339
1300 75/65 750 729 1342 1639 2240 2562 3181
70/55 603 595 1072 1310 1790 2041 2534
1400 75/65 808 785 1445 1765 2412 2759 3426
70/55 650 641 1155 1411 1928 2198 2729
1600 75/65 923 898 1651 2018 2757 3154 3915
70/55 743 733 1319 1612 2203 2512 3118
1800 75/65 1039 1010 1858 2270 3101 3548 4405
70/55 835 824 1484 1814 2478 2826 3508
2000 75/65 1154 1122 2064 2522 3446 3942 4894
70/55 928 916 1649 2015 2754 3140 3898
2200 75/65 1269 1234 2270 2774 3791 4336 5383
70/55 1021 1007 1814 2217 3029 3454 4288
2400 75/65 1385 1346 2477 3026 4135 4730 5873
70/55 1114 1099 1979 2418 3304 3768 4678
2600 75/65 1500 1459 2683 3279 4480 5125 6362
70/55 1207 1190 2144 2620 3580 4082 5068
2800 75/65 1616 1571 2890 3531 4824 5519 6852
70/55 1299 1282 2309 2821 3855 4396 5457
3000 75/65 1731 1683 3096 3783 5169 5913 7341
70/55 1392 1374 2474 3023 4131 4710 5847
3200 75/65 1846 1795 3302 4035 5514 6307
70/55 1485 1465 2639 3225 4406 5024
3400 75/65 1962 1907 3509 4287 5858 6701
70/55 1578 1557 2804 3426 4681 5338
3600 75/65 2077 2020 3715 4540 6203 7096
70/55 1671 1648 2969 3628 4957 5652
3800 75/65 2193 2132 3922 4792 6547 7490
70/55 1764 1740 3134 3829 5232 5966
4000 75/65 2308 2244 4128 5044 6892 7884
70/55 1856 1831 3299 4031 5507 6280





Talpa ir svoris

aukštis: 70
NA 22 23 34 35 46
svoris: 7,3 9,2 12,7 14,5 18,0
talpa: 1,1 1,1 1,7 1,7 2,3
aukštis: 142
NA 20 22 23 34 35 46
svoris: 9,3 14,0 17,0 23,9 27,0 33,9
talpa: 2,2 2,2 2,2 3,3 3,3 4,5
aukštis: 214
NA 11 20 22 23 34 35 46
svoris: 11,1 13,3 20,6 24,8 35,2 39,4 49,8
talpa: 1,7 3,3 3,3 3,3 5,0 5,0 6,8
aukštis: 286
NA 11 20 22 23 34 35 46
svoris: 14,5 17,3 27,2 32,7 46,4 51,9 65,6
talpa: 2,2 4,4 4,4 4,4 6,7 6,7 9,1

Svoris nurodytas kilogramais 1-am radiatoriaus ilgio metrui.
Vandens talpa nurodyta dm³ 1-am radiatoriaus ilgio metrui.

Hidraulinė charakteristika

Grzejniki typu Narbonne VT mają wbudowany zawór termostatyczny, dlatego też ich charakterystykę hydrauliczną określa się dla kompletu grzejnika z zaworem. Charakterystyka ta przedstawiona jest na załączonym nomogramie.

Przykład doboru nastawy wstępnej:

Dane:

zapotrzebowanie ciepła - Qc = 1160 Wat
różnica temperatur - Δt = 20 K (80/60°C)
strata ciśnienia - Δp = 6 kPa



= 600 dPa
stała przeliczeniowa - C = 1,163

Obliczenia:

przepływ masy

q = Qc / C * Δt = 1160 / 1,163 * 20 = 50 kg/h

Dla przepływu q = 50 kg/h i straty ciśnienia 600 dPa odczytujemy z nomogramu wartość nastawy wstępnej 3.



Prijungimas

Prijungimas nuo grindų

Tvirtinimo detalės

Sieniniai laikikliai ir grindų stovai radiatoriams Narbonne VT

Sieninis laikiklis WK 10

Sieninis laikiklis WK 12



Grindų stovas SK 10

Grindų stovas SK 12

Korekcijos koeficientas

Korekciniai koeficientai radiatorių Purmo šiluminei galiai parinkti, taikomi esant kitokiems parametrams nei 75/65/20 °C.

t z t p Oro temperatūra šildomoje patalpoje t ir [ °C]
°C °C 5 8 12 16 18 20 22 24
95 90 0,48 0,50 0,54 0,57 0,59 0,61 0,64 0,66
  85 0,50 0,52 0,56 0,60 0,62 0,64 0,67 0,70
  80 0,52 0,55 0,59 0,63 0,65 0,68 0,70 0,73
  75 0,54 0,57 0,61 0,66 0,69 0,72 0,75 0,78
  70 0,57 0,60 0,65 0,70 0,73 0,76 0,79 0,83
90 85 0,52 0,55 0,58 0,63 0,65 0,67 0,70 0,73
  80 0,54 0,57 0,61 0,66 0,68 0,71 0,74 0,77
  75 0,57 0,60 0,64 0,69 0,72 0,75 0,78 0,82
  70 0,59 0,63 0,67 0,73 0,76 0,80 0,83 0,87
  65 0,62 0,66 0,71 0,77 0,81 0,85 0,89 0,93
85 80 0,56 0,59 0,64 0,69 0,72 0,75 0,78 0,81
  75 0,59 0,62 0,67 0,72 0,75 0,79 0,82 0,86
  70 0,62 0,65 0,70 0,77 0,80 0,84 0,88 0,92
  65 0,65 0,69 0,75 0,81 0,85 0,89 0,94 0,99
  60 0,68 0,73 0,79 0,87 0,91 0,96 1,01 1,07
80 75 0,61 0,65 0,70 0,76 0,79 0,83 0,87 0,91
  70 0,64 0,68 0,74 0,81 0,84 0,88 0,93 0,97
  65 0,68 0,72 0,78 0,86 0,90 0,94 0,99 1,05
  60 0,72 0,76 0,83 0,91 0,96 1,01 1,07 1,13
  55 0,76 0,81 0,89 0,98 1,04 1,10 1,16 1,24
75 70 0,67 0,72 0,78 0,85 0,89 0,94 0,98 1,04
  65 0,71 0,75 0,82 0,90 0,95 1,00 1,05 1,12
  60 0,75 0,80 0,88 0,97 1,02 1,08 1,14 1,21
  55 0,80 0,85 0,94 1,04 1,10 1,17 1,24 1,32
  50 0,85 0,91 1,01 1,13 1,20 1,28 1,37 1,47
70 65 0,75 0,79 0,87 0,96 1,01 1,07 1,13 1,19
  60 0,79 0,84 0,93 1,03 1,08 1,15 1,22 1,30
  55 0,84 0,90 0,99 1,11 1,17 1,25 1,33 1,42
  50 0,89 0,96 1,07 1,20 1,28 1,37 1,47 1,58
65 60 0,83 0,89 0,98 1,10 1,16 1,23 1,31 1,40
  55 0,88 0,95 1,05 1,18 1,26 1,34 1,43 1,54
  50 0,94 1,02 1,14 1,29 1,37 1,47 1,59 1,71
60 55 0,94 1,01 1,13 1,27 1,36 1,45 1,56 1,68
  50 1,00 1,08 1,22 1,39 1,48 1,60 1,73 1,87
  45 1,08 1,17 1,33 1,53 1,65 1,78 1,94 2,13
55 50 1,07 1,16 1,31 1,50 1,62 1,75 1,90 2,07
  45 1,15 1,26 1,43 1,66 1,80 1,96 2,15 2,37
  40 1,25 1,37 1,59 1,86 2,03 2,24 2,48 2,78
50 45 1,23 1,36 1,56 1,82 1,98 2,17 2,40 2,67
  40 1,34 1,48 1,73 2,05 2,25 2,50 2,79 3,15
  35 1,47 1,65 1,94 2,36 2,63 2,96 3,38 3,92
45 40 1,45 1,62 1,90 2,28 2,53 2,83 3,19 3,66
  35 1,60 1,80 2,15 2,64 2,96 3,37 3,89 4,58
40 35 1,75 1,98 2,40 3,00 3,41 3,93 4,62 5,54

Lentelė parengta koeficientui n = 1,3

Atitinkamumo deklaracijos - KONTI i VENTI

PURMO plokštinių radiatorių garantiojos sąlygos



1. PURMO plokštiniai radiatoriai įvedami į apyvartą pagal sutikimo deklaraciją PN-EN 442 pagal įstatymą apie statybinius gaminius bei Infrastruktūros ministro įsakymą apie statybinių gaminių sutikimo deklaravimo būdus bei apie CE ženklų ženklinimo būdus.

2. PURMO plokštiniai radiatoriai skirti montauoti vandeninioje centralinio šildymo instaliacijoje ir turi būti vartojami pagal Infrastruktūros ministro įsakymą dėl techninių sąlygų, kokiam turi atsakyti statybos bei jų išdėstymas, o taip pat pagal lenkų normas.

3. RETTIG HEATING Sp. z o.o. su buveine Rybnik mieste, Przemysłowa g. (toliau vadinama Garantu) suteikia Lenkijos teritorijoje 10metinę garantiją (skaičiant nuo pirkimo dienos) visiems PURMO radiatoriams bet ne ilgiau kaip 11 metų nuo pagaminimo datos paženklintos ant radiatoriaus.

4. Garantija apima radiatorius pajungtus su vandenine centralinio šildymo instaliacija padaryta iš vamzdžių iš juodų plienų, vario arba iš dirbtinių medžiagų su antidifuziniu užtvaru ir montuotus gyvenamuosiuose patalpose, biuruose, ir kituose patalpose, kuriose neatsiranda esančių ore substancijų keiksmingas korozinis veikimas, o ypač nėra nuolatinės arba laikinės drėgmės radiatoriaus paviršiuje. Garantijos laiku radiatoriai ir jų dalys, kuriose pasirodys trūkumai iš gamintojo kaltės ir jie bus skelbiami ne vėliau kaip 1 mėnuo nuo jų suradimo datos, bus pakeičiami naujomis be trūkumų.

5. Garantijos gavimo pagrindas yra:
· pirkimo pažymėjimo pasisąvinimas – t.y. reikia turėti sąskaitą-faktūrą
· radiatorių montavimas pagal lenkų taisykles surašytas centralinio šildymo instrukcijoje uždarytai šildymo sistemai su plėvelės indu, aprūpintai į vietinio vėdninimo instaliaciją (be centralinės vėdinimo sistemos), su tiekimu iš keičiamo šilumos mazgo arba iš vietinio katilino.

Instaliacija turi būti užpildyta ir papildinama vandenimi atsakingos kokybės, kurios svarbiausieji kokybės rodikliai negali viršyti tokių verčių kaip:
· bendras chloridų ir sulfatų jonų turinys negali viršyti 150 mg/l (instaliacijai iš vario vamzdžių ne didesnis kaip 50 mg/l)
· deguonies turinys negali viršyti 0,1 mg/l,
· pH vandens reakcija turi atsakyti 8.0 ÷ 9.5,
· bendras kietumas negali viršyti 4.0 mval/l

- leidžiamas PURMO plokštinių radiatorių montavimas nedideliose instaliacijose iki galos 25 kW atviros sistemos su sąlyga, kad šitose instalaicijose vartojami korozijos inhibitoriai.

6. Garantija nesuteikiama radiatoriams:
· montuotams centralinio šildymo instaliacijoje, kuri pajungta su aukštos temperatūros šilumos tinklu per hidroelevatorių arba siurblio maišymo mazgą,
· montuotams baseinuose, automobilių plovyklose, skalbyklose, skerdyklose, tualetose, vonios kambaruose ir kitose patalpose, kur veikia keiksmingos korozinės substancijos, esančios ore, o taip pat atsiranda nuolatinis ar laikinis radiatoriaus paviršiaus sudrėkiniams - neliečia higieninių radiatorių versijoje su pridedama antikorozine apsauga, kuriems garantija suteikiama 6 metams bet neilgiau kaip 7 metai nuo pagaminimo datos.
· montuotams centralinio šildymo instaliacijoje, kuri turi nuolatinį pajungimą su vandens instaliaciją nevartojant pajungimo vietoje armatūros saungančios nuo grąžinimo perplovimus tv. prieš sugadinimą
· montuotams centralinio šildymo instaliacijoje, kuri bus tuštinama iš vandens dažniau ir ilgesniam laikui kaip reikalauja eksploatacijos sąlygos,
· montuotams garų instaliacijose,
· ontuotams instaliacijose kartu su radiatoriumi kito tipo (iš ketaus, aliuminio, vario, vario-aliuminio), kurių kiekis viršyja 50% visų radiatorių instaliacijoje.

7. Garantija neapima pažeidimų kylančių iš netaisyklingo vartojimo, laikymo, transporto bei gaminio vartojimo ne pagal paskyrimą. Tai liečia prieš visų radiatorių:
· laikytų laisvame ore prieš monatvimą,
· su mechaniškais pažeidimais,
· suterštų viduje kietaisiais kūnais ir keiksmingais skysčiais,
· deformuotų dėl per augšto bandymo slėgio arba statinio slėgio instaliacijoje,
· deformuotų dėl instaliacijos užšaldymo.

8. Gaminiui suteikiama garantija, kada pirkėjas arba tretieji asmenys nebando taisyti arba keisti gaminį be garanto sutikimo.

9. Trūkumų pasirodymo atveju garantijos laiku reikia pradėti reklamacijos veiksnius nuo paskelbimo Pardavejui apie tūkumą, užpildant specialų reklamacijos formuliarą ir tiksliai aprašyti trūkumą bei įrašyti visas reikalingas informacijas formuliare. Prie formuliaro pridėti sąskaitą – faktūrą. Pardavėjas priima reklamaciją ir siunčia ją Garantui registruotu laišku per 24 valandas nuo formuliaro gavimo. Garantas yra įsipareigotas atsakyti per 14 dienų nuo reklamacijos gavimo dienos.

10. Kad nagrinėti reklamaciją Garantas turi apžiurėti gaminį. Apžiūrėjimas gali būti atliktas radiatoriaus montavimo vietoje arba kitoje Gargantui nurodytoje vietoje. Reklamacijos pripažinimo atveju, Garantas įsipareigoja per 14 dienų nuo pripažinimo datos nemokamai pataisyti arba pakeisti gaminio dalis, pripažintos kaip ydingos iš netaisyklingos gamybos priežasties arba padarytos iš netinkamos medžiagos, arba pakeisti visą radiatorių naujam be trūkumų. Trūkumų neturinčių įtakos į radiatoriaus funkcjonalumą atveju, Garantas gali pasiūlyti Pirkėjui kainos nuolaidą.

11. Garantas pasilieka sau teisę pasirinkti reklamacijos vykdymo rūšį.

12. Garantijos laikas ilginamas už taisymo laiką, skaičiuotą nuo gaminio pristatymo Gargantui datos iki pataisymo dienos, o radiatoriaus pakeitimo naujam atveju, garantijos laikas prasidėda iš naujo.

13. Garantas pasilieka sau teisę keisti savo gaminius be ankstesnio pranešymo apie tai, su sąlygą, kad tai nebus esminius techninius elementus turinčius įtaką į radiotariaus pasirinkimą.

14. Radiatorius montuoti fabrikiniame individualiniame įpakavime. Ipakavimas turi likti ant radiatoriaus net tada, kada centralinio šildymo instaliacija paleidžiama kad šildyti statybą apdailinimo darbų laiku arba namo nusausinimo tikslu. Siūloma nuimti įpakavimą, kada jau visi apdailinimo darbai pasibaigė.

15. Draudžiama tuštinti visą instaliaciją arba jos dalis iš vandens ir laikyti tokioje padėtyje. Draudimas liečia ir naujos instaliacijos sandarumo bandymo laiku. Jeigu reikia ištuštinti instaliaciją pvz. remonto arba konservacijos laiku, vandenį pašalinti tik iš tos instaliacijos dalies, iš kurios būtina tai padaryti. Po darbų atlikimo ištuštintą instaliacija iškart užpildyti vandenimi. Vandens kiekį, suvartotą centralinio šildymo instaliacijos užpildymui ir papildymui, reikia kontroliuoti vartojant atsakingą įrengimą vandens matavimui.

16. Darbinis slėgis centralnėje šildymo instaliacijoje su PURMO plokštiniais radiatoriais negali viršyti 10 bar (6 bar PURMO radiatoriams Planora) o maksimali darbinė temperatūra 110 oC.
Aukštose patalpose vartoti instaliacijos padalijinimą į zonas. Instaliacijos sandarumo patikrinimą atlikti su bandymo slėgiu lygiam darbiniam slėgiui šiai instaliacijai plus 2 bar, bet slėgis negali būti mažesnis kaip 4 bar.
Maksimalus leidžiamas slėgis instaliacijos sandarumo bandymo laiku yra 12 bar (8 bar PURMO radiatoriams Planora).

17. Šios garantijos sąlygos parduotam gaminiui neapriboja ir nenutraukia pirkėjo įteisinimų kilančių iš prekių nesutikimo su sutartimi pagal Įstatymą iš 2002m. 07. 27 d. apie vartotojų pardavimo sąlygas bei Civilinio kodekso pakeitimą (Dz. U. 2002, nr. 141, poz. 1176).
