Függőleges dizájn lapradiátorok - Faro V

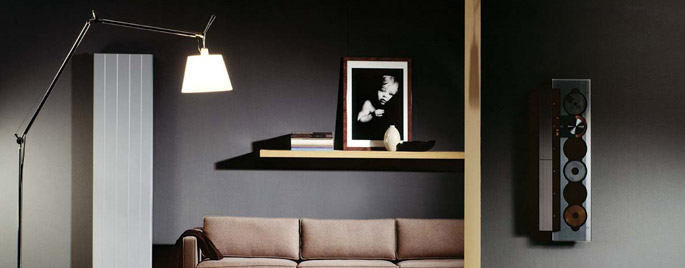

Faro V - egyedülálló forma.

A Faro V modell első, profilozott lemezét kiemelik a függőlegesen futó vonalak, a keresztezett burkolatok pedig egyszerű, klasszikus külalakot kölcsönöz neki.

A javasolt minta erősítheti a hatást a belső térben, ahol a berendezési elemeket függőleges vonalak jellemzik.

A Faro V modell ott válik be, ahol a radiátor beépítésére a tér nem túl nagy.

PrevNext



Műszaki adatok:

Anyaga: hidegen hengerelt, minőségi acéllemez
Maximális üzemi nyomás: 6 bar
Maximális hőmérséklet: 99°C
Tartozékok: felfüggesztés, 2 oldalsó burkolat, rögzítő kapcsok, 1 fúrósablon, 1 elfordítható légtelenítő, 3 vakdugó
Szín: standard – RAL 9010, lehetőség van más színek megrendelésére is a RAL színskáláról
Alkalmazása: vizes központi fűtési rendszerek
Garancia: 10 év
Acél  vastagsága az EN 442 szerint




B - magasság (1800,1950, 2100)
C - hosszúság (300, 450, 600, 750)


        FAV 21                       FAV 22







  FAV 21 FAV 22
a 111 136
b 67 67
c 27 27








                                   FAV 21                                                                         FAV 22
A radiátorok fűtési erőssége [W] ti = 20°C léghőmérsékletnél a fűtött helyiségben



típus FAV 21 FAV INOX
hosszúság magasság [mm] 1800 1950 2100 1800 1950 2100
tz / tp [°C]
300 75/65   886  936  978
70/55   715  755  788
450 75/65 1329 1404 1467 1183
70/55 1073 1133 1182 944
600 75/65 1772 1873 1957 1601
70/55 1430 1510 1576 1271
750 75/65 2216 2341 2446 2095
70/55 1788 1888 1969 1661
típus FAV 22
hosszúság magasság [mm] 1800 1950 2100
tz / tp [°C]
300  75/65   1046 1103 1161
70/55  842  875 935
450 75/65 1569 1654 1742
70/55 1262 1312 1402
600 75/65 2092 2205 2323
70/55 1683 1749 1870
750 75/65 2615 2756 2903
70/55 2104 2186 2337



hosszúság magasság súly
(kg) 		térfogat
(l)
FARO V typ 21
450 1800 45,12 9,66
600 1800 60,16 12,88
750 1800 75,20 16,10
450 1950 49,20 10,86
600 1950 65,60 14,48
750 1950 82,00 18,10
450 2100 52,68 11,46
600 2100 70,24 15,28
750 2100 87,80 19,10
FARO V INOX
450 1800 45,10 9,66
600 1950 64,20 14,48
750 2100 83,60 19,10

A víz átfolyásának ellenállása a radiátorban az áramlás mértékétől függ.

A többlapú radiátoroknál a nyomás esését a következő egyenlettel adjuk meg:

Δp= 0,0105 * q2
Kv = 3,1 m³/h

Ahol:

Δp – a vízfolyam ellenállása a radiátorban, pascalban megadva [Pa]
q – a radiátoron átfolyó víz tömegárama kilogramm per órában kifejezve [kg/h]







U típusú fali konzol:





C 300 450 600 750
C1 75 100 175 250
C2 50 125 200 275









      FAV 21                  FAV 22









  FAV 21 FAV 22
a 111 136
b 67 67
c 27 27







Purmo Faro V typ FAV 21, FAV 22























A Purmo radiátorok fűtési teljesítmények kiválasztását segítő korrekciós együtthatók, a 75/65/20°C paraméterektől eltérő esetekben.

t z t p Fűtött helyiség léghőmérséklete ti [°C]
[°C] [°C] 5 8 12 16 18 20 22 24
95 90 0,48 0,50 0,54 0,57 0,59 0,61 0,64 0,66
  85 0,50 0,52 0,56 0,60 0,62 0,64 0,67 0,70
  80 0,52 0,55 0,59 0,63 0,65 0,68 0,70 0,73
  75 0,54 0,57 0,61 0,66 0,69 0,72 0,75 0,78
  70 0,57 0,60 0,65 0,70 0,73 0,76 0,79 0,83
90 85 0,52 0,55 0,58 0,63 0,65 0,67 0,70 0,73
  80 0,54 0,57 0,61 0,66 0,68 0,71 0,74 0,77
  75 0,57 0,60 0,64 0,69 0,72 0,75 0,78 0,82
  70 0,59 0,63 0,67 0,73 0,76 0,80 0,83 0,87
  65 0,62 0,66 0,71 0,77 0,81 0,85 0,89 0,93
85 80 0,56 0,59 0,64 0,69 0,72 0,75 0,78 0,81
  75 0,59 0,62 0,67 0,72 0,75 0,79 0,82 0,86
  70 0,62 0,65 0,70 0,77 0,80 0,84 0,88 0,92
  65 0,65 0,69 0,75 0,81 0,85 0,89 0,94 0,99
  60 0,68 0,73 0,79 0,87 0,91 0,96 1,01 1,07
80 75 0,61 0,65 0,70 0,76 0,79 0,83 0,87 0,91
  70 0,64 0,68 0,74 0,81 0,84 0,88 0,93 0,97
  65 0,68 0,72 0,78 0,86 0,90 0,94 0,99 1,05
  60 0,72 0,76 0,83 0,91 0,96 1,01 1,07 1,13
  55 0,76 0,81 0,89 0,98 1,04 1,10 1,16 1,24
75 70 0,67 0,72 0,78 0,85 0,89 0,94 0,98 1,04
  65 0,71 0,75 0,82 0,90 0,95 1,00 1,05 1,12
  60 0,75 0,80 0,88 0,97 1,02 1,08 1,14 1,21
  55 0,80 0,85 0,94 1,04 1,10 1,17 1,24 1,32
  50 0,85 0,91 1,01 1,13 1,20 1,28 1,37 1,47
70 65 0,75 0,79 0,87 0,96 1,01 1,07 1,13 1,19
  60 0,79 0,84 0,93 1,03 1,08 1,15 1,22 1,30
  55 0,84 0,90 0,99 1,11 1,17 1,25 1,33 1,42
  50 0,89 0,96 1,07 1,20 1,28 1,37 1,47 1,58
65 60 0,83 0,89 0,98 1,10 1,16 1,23 1,31 1,40
  55 0,88 0,95 1,05 1,18 1,26 1,34 1,43 1,54
  50 0,94 1,02 1,14 1,29 1,37 1,47 1,59 1,71
60 55 0,94 1,01 1,13 1,27 1,36 1,45 1,56 1,68
  50 1,00 1,08 1,22 1,39 1,48 1,60 1,73 1,87
  45 1,08 1,17 1,33 1,53 1,65 1,78 1,94 2,13
55 50 1,07 1,16 1,31 1,50 1,62 1,75 1,90 2,07
  45 1,15 1,26 1,43 1,66 1,80 1,96 2,15 2,37
  40 1,25 1,37 1,59 1,86 2,03 2,24 2,48 2,78
50 45 1,23 1,36 1,56 1,82 1,98 2,17 2,40 2,67
  40 1,34 1,48 1,73 2,05 2,25 2,50 2,79 3,15
  35 1,47 1,65 1,94 2,36 2,63 2,96 3,38 3,92
45 40 1,45 1,62 1,90 2,28 2,53 2,83 3,19 3,66
  35 1,60 1,80 2,15 2,64 2,96 3,37 3,89 4,58
40 35 1,75 1,98 2,40 3,00 3,41 3,93 4,62 5,54
  30 1,96 2,25 2,79 3,61 4,21 5,01 6,14 7,87

A táblázat az n = 1,3 együtthatóhoz készült

MŰSZAKI ÁRLISTA: lapradiátorok, dizájn lapradiátorok, fürdőszobai-és dizájn fűtőtestek, padlókonvektorok
Letöltés
Lásd a keresőben
MŰSZAKI KATALÓGUS
Letöltés
Lásd a keresőben

A PURMO lapradiátorok garanciális feltételei

1. A PURMO lapradiátorok a PN-EN 442 megfelelőségi nyilatkozat alapján kerülnek forgalomba, az építési termékekre vonatkozó törvénynek, valamint az építési termékek megfelelőségét deklaráló eljárásokról, valamint a CE megjelölésükkel kapcsolatos módszerekről szóló Infrastrukturális Miniszteri rendeletnek megfelelően.

2. A PURMO lapradiátorok vizes, központi fűtési rendszerekben való felhasználásra készülnek, és az épületek műszaki elvárásairól és elhelyezéséről szóló Infrastrukturális Miniszteri rendeletnek, valamint a megfelelő lengyel szabványoknak megfelelően kerülhetnek felhasználásra.

3. A Rybnik, ul. Przemysłowa székhelyű RETTIG HEATING Kft. (továbbiakban a Garanciát Vállaló) 10 éves garanciát vállal a Lengyel Köztársaság területén belül a PURMO lapradiátorokra (a vásárlás napjától számítva), de nem hosszabbat, mint 11 év a radiátoron szereplő gyártási dátumtól számítva.

Az új, 10 éves garancia a 2007. március 6. után megvásárolt termékekre vonatkozik.

4. A garancia a vizes, központi fűtési rendszerekre kapcsolt radiátorokra vonatkozik, amelyek feketeacélból, rézből, vagy műanyagból készültek, anti-diffúziós bevonattal vannak ellátva, és olyan lakó, hivatali, szolgáltató, és más helyiségekben kerültek beszerelésre, ahol a levegőben nincs káros, korróziós hatást kiváltó anyag, és különösképpen nem lép fel állandó, vagy időleges nedvesség a radiátor felületén. A garancia érvényességének ideje alatt azon radiátorok és elemeik, amelyekben a gyártó okán keletkező meghibásodások keletkeznek, és e meghibásodások a hiba észlelésétől 1 hónapon belül bejelentésre kerülnek, akkor azok újakra és hibamentesekre kerülnek becserélésre.

5. A garancia érvényesítéséhez szükséges:

  • a vásárlást igazoló okmány, a számla, megléte,
  • hogy a radiátorok beszerelése, a lengyel előírásoknak megfelelően, olyan zárt központi fűtési rendszerbe történjen, amely szakaszoló tágulási tartállyal rendelkezik, továbbá helyi légtelenítőkkel van felszerelve (nem megengedett a központi, hálózati légtelenítő rendszer), és hőcserélős fűtési csomópontról vagy helyi kazánházból táplált.

A berendezés feltöltéséhez és utánpótlásához megfelelő minőségű víz szükséges, amelynek a legfontosabb minőségi mutatói nem léphetik túl az alább megadott értékeket:

  • a klór- és szulfátionok összesített tartalma nem haladhatja meg a 150 mg/l –t (a rézcsövekből készült rendszereknél nem nagyobb, mint 50 mg/l),
  • az oxigén tartalma nem lehet több, mint 0.1 mg/l,
  • a víz pH értékének a 8.0 ÷ 9.5 tartományban kell maradnia,
  • az általános vízkeménység nem haladhatja meg a 4.0 mval/l értéket
  • a PURMO lapradiátorok 25kW – ot meg nem haladó, nyílt rendszerű, kisebb hálózatokban való beszerelése megengedett azzal a feltétellel, hogy e hálózatokban megfelelő korroziómentesítőt használunk

6. A garancia nem vonatkozik azon radiátorokra, amelyek:

  • olyan központi fűtési rendszerbe lettek bekötve, amely hidroelevátoron vagy szivattyús keverő csomóponton keresztül kapcsolódik egy magas hőmérsékletű fűtési hálózatba,
  • uszodákba, csarnokokba, autómosókba, mosodákba, vágóhídakba, nyílvános illemhelyekbe, fürdőkbe, és egyéb olyan helyiségekbe kerültek beszerelésre, ahol a levegőben levő anyagok korroziós hatást gyakorolnak, valamint a radiátor felületének állandó vagy időszakos nedvessége esetén – ez nem vonatkozik azon sorozatú, higéniás radiátorokra, amelyek külön antikorroziós védelemmel rendelkeznek, amelyekre a garancia időtartama 6 év, de nem több, mint a gyártás évétől számított 7 év.
  • olyan központi fűtési rendszerbe lettek bekötve, amely állandó kapcsolatban van olyan vízellátó rendszerrel, úgy, hogy a bekötési pontnál nincs felszerelve a visszafolyást megelőző ún. visszacsapó szerelvény,
  • olyan központi fűtési rendszerbe lettek bekötve, amelyből a vízet gyakrabban és hosszabb időre ürítik le, mint azt az alapvető üzemeltesi szükségletek indokolnák,
  • gőzös fűtési rendszerekbe lettek beépítve,
  • a fűtési rendszerekbe más típusú (fém, aluminium, réz, réz-aluminium) fűtőtestekkel együtt lettek beépítve, és ezek száma meghaladja az összes radiátor 50%-át a rendszerben,

7. A garancia nem terjed ki az olyan meghibásodásokra, amelyek oka a nem megfelelő használat, tárolás, szállítás, valamint a nem rendeltetésszerű alkalmazás. Előbbi főleg az olyan radiátorokra vonatkozik ,amelyek(et):

  • a beszerelés előtt külső légtérben tároltak,
  • mechanikusan sérültek,
  • belülről szilárd anyagokkal, vagy káros folyadékokkal szennyezettek,
  • eldeformálódtak a renszer túl magas próba, vagy állandó nyomásától
  • eldeformálódtak, a rendszer megfagyásától,

8. A garancia azzal a feltétellel vonatkozik a termékre, hogy a vásárló vagy mások nem hajtottak végre rajta javításokat vagy cseréket a Garanciát Vállaló engedélye nélkül,

9. A garancia időszakában fellépő meghibásodás esetében reklamációs eljárás indul, amelyet az eladónál tett hibabejelentéssel kezdeményezhetünk, egy speciális reklamációs nyomtatványon, feltüntetve a meghibásodás pontos leírását, és kitöltve a nyomtatványon szereplő minden szükséges adatot. A nyomtatványhoz csatolni kell a vásárlást igazoló számlát. Az eladó felveszi a reklamációt, és az átvételtől számított 24 órán belül, ajánlott levélben, tovább küldi azt a Garanciát Vállalónak. A Garanciát Vállaló a reklamáció megérkezésétől számítva 14 napon belül köteles válaszolni.

10. A reklamáció elbírálásának céljából a garanciát vállaló a reklamált terméket bevizsgáltatja, ami történhet a beszerelés helyszínén, vagy a Garanciát Vállaló által megadott más helyen. A reklamáció elismerésének esetében a Garanciát Vállaló a reklamáció elismerésétől számított 14 napon belül köteles az ingyenes javításra vagy a termék azon részeinek cseréjére, amelyeknél megállapítható az, hogy a meghibásodást gyártási hiba, vagy anyaghiba okozta, vagy köteles a radiátort egy teljesen újra és hibamentesre kicserélni. Az olyan meghibásodások esetén, amelyek nem befolyásolják a radiátor működését, a Garanciát Vállaló árengedményt is felajánlhat.

11. A Garanciát Vállaló fenntartja magának a jogot a reklamáció elintézi módjának megválasztására.

12. A garancia ideje a javítás idejével, ami a terméknek a Garanciát Vállalóhoz való eljuttatásától a javítás befejezésének napjáig tart, meghosszabbodik, a radiátor teljes cseréjének esetében, pedig a garanciaidő újraindul.

13. A Garanciát Vállaló fenntartja magának a jogot, hogy a termékein előzetes értesítés nélkül módosításokat hajtson végre, azzal a feltétellel, hogy azok nem vonatkoznak semmilyen olyan lényeges műszaki körülményre, amely befolyásolja a radiátor megválasztását.

14. A radiátorokat az egyedi gyári borításuk leszedése nélkül kell beszerelni. E borításnak abban az esetben is a radiátoron kell maradnia, ha a központi fűtési hálózat az épületben folyó utómunkálatok vagy az épület kiszárítása céljából üzemel. Ajánlott, hogy a helyiség használója a borítást csak az utómunkálatok befejezése után távolítsa el.

15. Tilos a rendszer egészét vagy egy részét vízteleníteni, és ilyen állapotban hagyni. Ez vonatkozik az új rendszerekre is, a hermetikusság ellenőrzésekor. Amikor a rendszerből le kell üríteni a vizet, pl: felújításkor vagy karbantartáskor, a vizet a rendszer csak azon részéből szabad kiüríteni, ahol ez elkerülhetetlen. A munkálatok befejezése után a rendszert azonnal újra fel kell tölteni vízzel. A rendszer feltöltéséhez és működéséhez használt vízmennyiséget ellenőrizni kell, pl. vízóra segítségével

16. A PURMO lapradiátorokkal ellátott, központi fűtési rendszer üzemi nyomása nem haladhatja meg a 10 bar-t (a PURMO Planora radiátorok esetében 6 bar), a maximális üzemi hőmérséklet, pedig a 110 °C-t.
A magas építésű épületeknél a rendszert zónákra kell osztani. A rendszer hermetikusságának ellenőrzését próbanyomáson kell végrehajtani, ami megfelel az adott rendszer 2 barral megnövelt üzemi nyomásának, de legalább 4 bar nyomással.
A maximálisan megengedett próbanyomás a rendszer hermetikusságának ellenőrzésekor 12 bar (a PURMO Planora radiátorok esetében 8 bar).

17. Az értékesített termékre vonatkozó, említett garanciális feltételek nem zárják ki, nem korlátozzák, és nem függesztik fel a vásárlónak a nem szerződésszerinti teljesítésből következő, a 2002. 07. 27. keltezésű, a fogyasztói vásárlás részletes feltételeiről, valamint a Polgári Törvénykönyv változásáról szóló törvény (Dz. U. 2002 r. nr 141, poz. 1176) szerinti jogait.
