Padlókonvektorok - Aquilo F1P

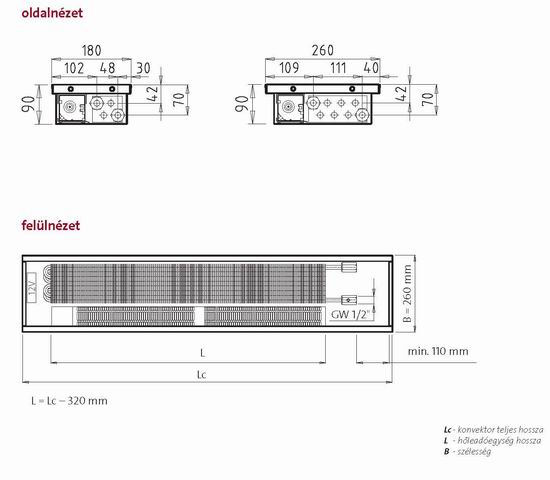

• Szélesség : 180, 260 mm
• Hossz : 1000 mm-től 3000 mm-ig
• Magasság : 90 mm
• Hőleadó egység anyaga : rézcső, alumínium lamellákkal
• Konvektorház anyaga : alapesetben mindkét oldalon horganyzott acéllemez, RAL 9005 feketére festve opció: rozsdamentes acél
• Takarórács anyaga : fa (tölgy, bükk) duralumínium natúr, arany, sötétbarna, világosbarna, vagy fekete színekben rozsdamentes acél
• Csatlakozások : 2 x G ½" – belső menet
• Megengedett rendszernyomás : 10 bar
• Maximális megengedett hőmérséklet : 110 oC
• Próbanyomás : 13 bar

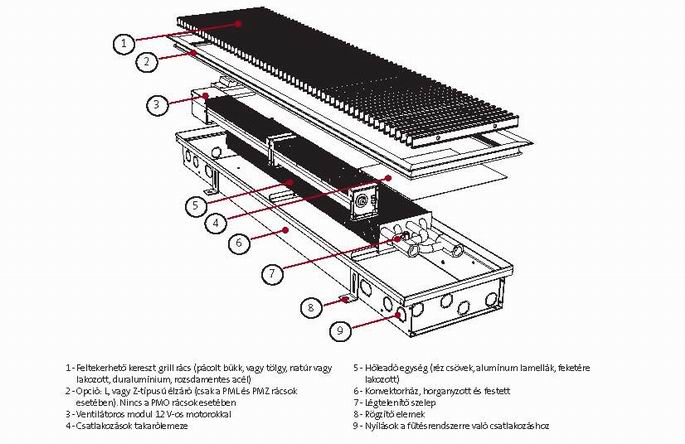

• A padlókonvektor egyéb részei: kézi légtelenítő, leeresztő csap, 10 cm KB/KK ½” fl exibilis saválló acél bekötőcső
• Konvektorház részei : szintszabályzó csavarok M8x30mm, belső hatszöggel (a konvektorház hossza függvényében - 2,5 m-ig - 4 db, 2,5 m felett – 6 db), 4 db rögzítőfül rögzítő csavarokkal együtt, fűtés és villamos rendszer csatlakoztatáshoz szükséges nyílások, csatlakozások takarását szolgáló acél fedél, rétegelt lemez, mely védi a szerelvényeket és csatlakozásokat a mechanikai sérülésektől, valamint a konvektorházat a deformációktól a szerelés és betonozás során.
• Standard villamossági tartozék : belső szimpla, vagy dupla 12 V-os ventilátor (egy motor két ventilátort működtet, a ventilátorok száma a padlókonvektor hosszától függ).
• Kötelező villamossági tartozékok : PAT transzformátor (~230/12V), a konvektor vagy, konvektorcsoport nagysága függvényében és bekötött motorok számától, valamit kéziszabályzó, vagy szobatermosztát kézi, vagy automatikus fordulatszámszabályzóval. A hőleadás szabályzása a ventilárotok három fokozatú szabályzása által valósul meg (távírányított termosztát is választható).

FIGYELEM:
Az F1P típusú padlókonvektort a ~230 V feszültségű hálozatba közvetlenül bekötni tilos! A megfelelő PAT transzformátor használata kötelező!

• A fűtőtestek nagysága
• Hőenergia és méretek
• Űrtartalom és tömeg
• Hidraulikus jellemzők
• Csatlakoztatási tipúsok
• Megrendelés
• Tartozékok
• Korrekciós együtthatók

A fűtőtestek nagysága - Aquilo F1P:

A radiátorok fűtési teljesítménye [W] ti = 20°C léghőmérsékletnél a fűtött helyiségben



	szélesség [mm]	90		motor szám	elektromos teljesítmény (VA)	PAT
Teljes hossz  (mm)	magasság [mm]	180	260
1000	75/65°C	823	1205	1	11	02
	70/55°C	688	1008
1250	75/65°C	1125	1648	1	11
	70/55°C	942	1379
1500	75/65°C	1428	2091	1	11
	70/55°C	1195	1750
1750	75/65°C	1730	2534	1	11
	70/55°C	1448	2121
2000	75/65°C	2033	2977	2	22
	70/55°C	1701	2491
2250	75/65°C	2335	3420	2	22
	70/55°C	1954	2862
2500	75/65°C	2638	3863	2	22
	70/55°C	2207	3233
2750	75/65°C	2940	4306	2	22
	70/55°C	2460	3603
3000	75/65°C	3243	4749	2	22
	70/55°C	2713	3974



Padlókonvektor W hőleadása EN-442 szerint 75/65/20 ’C, 70/55/20 ’C és 55/45/20 ’C a ventilátor II. állása esetében. Az I. állásban 10% -al kevesebb III. állásban 11% -al több a padlókonvektor hőleadása a táblázatban szereplő értéknél.

PADLÓKONVEKTOR HŐTELJESÍTMÉNYÉNEK A SZABÁLYZÁSA

Ventilátorok fordulatszámának a növelését kézi vagy automata termosztáttal érhetjük el.

Padlókonvektorok teljesítményének szabályzási módjai- rendelhető kiegészítők:

	katalógus szám	leírás
1. Hőteljesítmény szabályzása légtömeg szabályzás Aquilo FMT és FPT esetében
1.1	PSP-01	kézi fordulatszám-szabályzó
1.2	PPT-02	kézi fordulatszám-szabályzó termosztát
1.3	PER-03	automata fordulatszám-szabályzó term
1.4	PER-04	automata fordulatszám-szabályzó termosztát, heti programmal





Űrtartalom és tömeg - Aquilo F1P:



Hidraulikus jellemzők - Aquilo F1P:

Padlókovektorok ajnálott beszerelési távolsága - Aquilo F1P:

Megrendelés:

Takarórácsok:



Tartozékok:

Korrekcios tenyezők:

Példa: Konvektor: FMK-26-100-11, hőteljesitmeny 75/65/20 C: QN=266 W
Előremenő hőmerseklet: 55C, Visszaterő hőmerseklet: 45C, Levegő hőmerseklete: 20C, Korrekcios tenyező K1=0,49
Kiszamolt hőkibocsatas: Q=QN x K1=266 W x 0,49=130 W.

MŰSZAKI ÁRLISTA: lapradiátorok, dizájn lapradiátorok, fürdőszobai-és dizájn fűtőtestek, padlókonvektorok

Letöltés

Lásd a keresőben

MŰSZAKI KATALÓGUS Purmo Aquilo padlókonvektorok

Letöltés

Lásd a keresőben

A PURMO lapradiátorok garanciális feltételei

1. A PURMO lapradiátorok a PN-EN 442 megfelelőségi nyilatkozat alapján kerülnek forgalomba, az építési termékekre vonatkozó törvénynek, valamint az építési termékek megfelelőségét deklaráló eljárásokról, valamint a CE megjelölésükkel kapcsolatos módszerekről szóló Infrastrukturális Miniszteri rendeletnek megfelelően.

2. A PURMO lapradiátorok vizes, központi fűtési rendszerekben való felhasználásra készülnek, és az épületek műszaki elvárásairól és elhelyezéséről szóló Infrastrukturális Miniszteri rendeletnek, valamint a megfelelő lengyel szabványoknak megfelelően kerülhetnek felhasználásra.

3. A Rybnik, ul. Przemysłowa székhelyű RETTIG HEATING Kft. (továbbiakban a Garanciát Vállaló) 10 éves garanciát vállal a Lengyel Köztársaság területén belül a PURMO lapradiátorokra (a vásárlás napjától számítva), de nem hosszabbat, mint 11 év a radiátoron szereplő gyártási dátumtól számítva.

Az új, 10 éves garancia a 2007. március 6. után megvásárolt termékekre vonatkozik.

4. A garancia a vizes, központi fűtési rendszerekre kapcsolt radiátorokra vonatkozik, amelyek feketeacélból, rézből, vagy műanyagból készültek, anti-diffúziós bevonattal vannak ellátva, és olyan lakó, hivatali, szolgáltató, és más helyiségekben kerültek beszerelésre, ahol a levegőben nincs káros, korróziós hatást kiváltó anyag, és különösképpen nem lép fel állandó, vagy időleges nedvesség a radiátor felületén. A garancia érvényességének ideje alatt azon radiátorok és elemeik, amelyekben a gyártó okán keletkező meghibásodások keletkeznek, és e meghibásodások a hiba észlelésétől 1 hónapon belül bejelentésre kerülnek, akkor azok újakra és hibamentesekre kerülnek becserélésre.

5. A garancia érvényesítéséhez szükséges:

• a vásárlást igazoló okmány, a számla, megléte,
• hogy a radiátorok beszerelése, a lengyel előírásoknak megfelelően, olyan zárt központi fűtési rendszerbe történjen, amely szakaszoló tágulási tartállyal rendelkezik, továbbá helyi légtelenítőkkel van felszerelve (nem megengedett a központi, hálózati légtelenítő rendszer), és hőcserélős fűtési csomópontról vagy helyi kazánházból táplált.

A berendezés feltöltéséhez és utánpótlásához megfelelő minőségű víz szükséges, amelynek a legfontosabb minőségi mutatói nem léphetik túl az alább megadott értékeket:

• a klór- és szulfátionok összesített tartalma nem haladhatja meg a 150 mg/l –t (a rézcsövekből készült rendszereknél nem nagyobb, mint 50 mg/l),
• az oxigén tartalma nem lehet több, mint 0.1 mg/l,
• a víz pH értékének a 8.0 ÷ 9.5 tartományban kell maradnia,
• az általános vízkeménység nem haladhatja meg a 4.0 mval/l értéket
• a PURMO lapradiátorok 25kW – ot meg nem haladó, nyílt rendszerű, kisebb hálózatokban való beszerelése megengedett azzal a feltétellel, hogy e hálózatokban megfelelő korroziómentesítőt használunk

6. A garancia nem vonatkozik azon radiátorokra, amelyek:

• olyan központi fűtési rendszerbe lettek bekötve, amely hidroelevátoron vagy szivattyús keverő csomóponton keresztül kapcsolódik egy magas hőmérsékletű fűtési hálózatba,
• uszodákba, csarnokokba, autómosókba, mosodákba, vágóhídakba, nyílvános illemhelyekbe, fürdőkbe, és egyéb olyan helyiségekbe kerültek beszerelésre, ahol a levegőben levő anyagok korroziós hatást gyakorolnak, valamint a radiátor felületének állandó vagy időszakos nedvessége esetén – ez nem vonatkozik azon sorozatú, higéniás radiátorokra, amelyek külön antikorroziós védelemmel rendelkeznek, amelyekre a garancia időtartama 6 év, de nem több, mint a gyártás évétől számított 7 év.
• olyan központi fűtési rendszerbe lettek bekötve, amely állandó kapcsolatban van olyan vízellátó rendszerrel, úgy, hogy a bekötési pontnál nincs felszerelve a visszafolyást megelőző ún. visszacsapó szerelvény,
• olyan központi fűtési rendszerbe lettek bekötve, amelyből a vízet gyakrabban és hosszabb időre ürítik le, mint azt az alapvető üzemeltesi szükségletek indokolnák,
• gőzös fűtési rendszerekbe lettek beépítve,
• a fűtési rendszerekbe más típusú (fém, aluminium, réz, réz-aluminium) fűtőtestekkel együtt lettek beépítve, és ezek száma meghaladja az összes radiátor 50%-át a rendszerben,

7. A garancia nem terjed ki az olyan meghibásodásokra, amelyek oka a nem megfelelő használat, tárolás, szállítás, valamint a nem rendeltetésszerű alkalmazás. Előbbi főleg az olyan radiátorokra vonatkozik ,amelyek(et):

• a beszerelés előtt külső légtérben tároltak,
• mechanikusan sérültek,
• belülről szilárd anyagokkal, vagy káros folyadékokkal szennyezettek,
• eldeformálódtak a renszer túl magas próba, vagy állandó nyomásától
• eldeformálódtak, a rendszer megfagyásától,

8. A garancia azzal a feltétellel vonatkozik a termékre, hogy a vásárló vagy mások nem hajtottak végre rajta javításokat vagy cseréket a Garanciát Vállaló engedélye nélkül,

9. A garancia időszakában fellépő meghibásodás esetében reklamációs eljárás indul, amelyet az eladónál tett hibabejelentéssel kezdeményezhetünk, egy speciális reklamációs nyomtatványon, feltüntetve a meghibásodás pontos leírását, és kitöltve a nyomtatványon szereplő minden szükséges adatot. A nyomtatványhoz csatolni kell a vásárlást igazoló számlát. Az eladó felveszi a reklamációt, és az átvételtől számított 24 órán belül, ajánlott levélben, tovább küldi azt a Garanciát Vállalónak. A Garanciát Vállaló a reklamáció megérkezésétől számítva 14 napon belül köteles válaszolni.

10. A reklamáció elbírálásának céljából a garanciát vállaló a reklamált terméket bevizsgáltatja, ami történhet a beszerelés helyszínén, vagy a Garanciát Vállaló által megadott más helyen. A reklamáció elismerésének esetében a Garanciát Vállaló a reklamáció elismerésétől számított 14 napon belül köteles az ingyenes javításra vagy a termék azon részeinek cseréjére, amelyeknél megállapítható az, hogy a meghibásodást gyártási hiba, vagy anyaghiba okozta, vagy köteles a radiátort egy teljesen újra és hibamentesre kicserélni. Az olyan meghibásodások esetén, amelyek nem befolyásolják a radiátor működését, a Garanciát Vállaló árengedményt is felajánlhat.

11. A Garanciát Vállaló fenntartja magának a jogot a reklamáció elintézi módjának megválasztására.

12. A garancia ideje a javítás idejével, ami a terméknek a Garanciát Vállalóhoz való eljuttatásától a javítás befejezésének napjáig tart, meghosszabbodik, a radiátor teljes cseréjének esetében, pedig a garanciaidő újraindul.

13. A Garanciát Vállaló fenntartja magának a jogot, hogy a termékein előzetes értesítés nélkül módosításokat hajtson végre, azzal a feltétellel, hogy azok nem vonatkoznak semmilyen olyan lényeges műszaki körülményre, amely befolyásolja a radiátor megválasztását.

14. A radiátorokat az egyedi gyári borításuk leszedése nélkül kell beszerelni. E borításnak abban az esetben is a radiátoron kell maradnia, ha a központi fűtési hálózat az épületben folyó utómunkálatok vagy az épület kiszárítása céljából üzemel. Ajánlott, hogy a helyiség használója a borítást csak az utómunkálatok befejezése után távolítsa el.

15. Tilos a rendszer egészét vagy egy részét vízteleníteni, és ilyen állapotban hagyni. Ez vonatkozik az új rendszerekre is, a hermetikusság ellenőrzésekor. Amikor a rendszerből le kell üríteni a vizet, pl: felújításkor vagy karbantartáskor, a vizet a rendszer csak azon részéből szabad kiüríteni, ahol ez elkerülhetetlen. A munkálatok befejezése után a rendszert azonnal újra fel kell tölteni vízzel. A rendszer feltöltéséhez és működéséhez használt vízmennyiséget ellenőrizni kell, pl. vízóra segítségével

16. A PURMO lapradiátorokkal ellátott, központi fűtési rendszer üzemi nyomása nem haladhatja meg a 10 bar-t (a PURMO Planora radiátorok esetében 6 bar), a maximális üzemi hőmérséklet, pedig a 110 °C-t.
A magas építésű épületeknél a rendszert zónákra kell osztani. A rendszer hermetikusságának ellenőrzését próbanyomáson kell végrehajtani, ami megfelel az adott rendszer 2 barral megnövelt üzemi nyomásának, de legalább 4 bar nyomással.
A maximálisan megengedett próbanyomás a rendszer hermetikusságának ellenőrzésekor 12 bar (a PURMO Planora radiátorok esetében 8 bar).
