Paneeliradiaattorit - PURMO Thermopanel

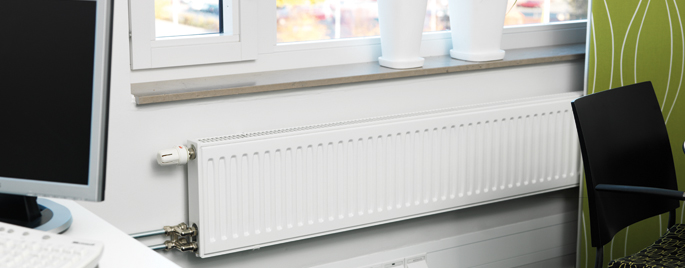

Thermopanel-radiaattorissa on huomaamaton, runkoon hitsattu venttiilirakenne, joka mahdollistaa sekä ala- että päätykytkennät. Radiaattori toimitetaan ritilöineen, sivulevyineen ja seinäkannakkeineen. Thermopanelin pinta on käsitelty rasvanpoistolla, fosfatoinnilla, kataforeettisella pohjamaalauksella ja epoksipolyesteri-jauhemaalauksella.

PrevNext


Radiaattorityypit: TP11, TP21, TP22 ja TP33
Rakenne:  EN442 osa 1 mukainen
Materiaali: Kylmävalssattu teräslevy EN 10130
Pintakäsittely:

Viisiosainen käsittely:

  • alkaalinen rasvanpoisto
  • fosfatointi
  • kataforeettinen ruostesuojapohjamaalaus
  • polyester-epoksi jauhemaalaus
  • kovettaminen (noin 200°C)
Pintakäsittely täyttää normin DIN 55900 vaatimukset.
Väri:  Valkoinen RAL 9016
Käyttöpaine: 6 bar
Kytkentä:

Ala- ja päätykytkentä

Toimintajärjestelmiä: ISO 9001 ja ISO 14001
Korkeudet: 300, 400, 500, 600, 900 mm
Pituudet: 400, 700, 900, 1000, 1200, 1300, 1600, 1800, 2000, 2300, 2600, 3000 mm
(Korkeus 900 = Pituudet 400 - 1600)

TP11     TP21      TP22           TP33

Uuden Thermopanelin kytkentä erottuu V4-venttiilirakenteen ansiosta perinteisestä kytkentä tavasta.Voit tyylikkäästi tuoda putket alhaalta lattiaan tai seinään. Myös sivukytkentä on mahdollinen.







 Kytkentä oikealta.
Ala- tai sivukytkentä.

 Kytkentä vasemmalta.
Ala- tai sivukytkentä.

Tehot lasketaan logaritmisesti Excel-tiedoston avulla. Linkki teholaskentasivulle.

Lämmönluovutustehot voidaan myös laskea allaolevien laskentamallien avulla:



Lämmönluovutustehot (W / m)

F = Fn x (ΔT/ ΔTn) n

jossa
F  = teho, W/m
Fn  = normiteho, W/m - EN 442
        kun logaritminen  ylilämpötila
        ΔTn = 49,83 K
ΔT = logaritminen ylilämpötila, K
ΔTn = normiylilämpötila= 49,83 K
n = lämpötilaexponentti



                        tm – tp
ΔT = ————————————
             ln ((tm – th) / (tp – th))

jossa
tm = menovesi, °C
tp= paluuvesi, °C
th= huoneen lämpötila, °C


Esimerkki:

tm/tp/th

75/65/20=49,83K

70/40/20=32,74K



Tyyppi A
syvyys		 B
Kytk.kesk. seinään		 C
Asennussyvyys
 TP 11  60  64  95
 TP 21  70  65  100
 TP 22  102  81  132
 TP 33  152  81(131)  182



Virheettömän radiaattoriasennuksen kannalta on tärkeää ymmärtää normaalikäytön vaatimukset ja samalla myös ennakoida mahdollisia väärinkäyttöjä, iskuja ja pokkeuksellisia kuormia. Asennuksessa on otettava huomioon useita seikkoja kuten seinärakenteen ja -materiaalien ominaisuudet sekä lisätuenta tarvittaessa. Asennuksessa saa käyttää vain radiaattoriin tarkoitettuja alkuperäisiä kannakkeita.


Yksiputkijakaja

Thermopanelin H-kappale, jolla tehdään yksiputkijärjestelmä-
muunnot, sisältää ohitusventtiilin.

  Sulkuventtiili

Sulkuventtiilit eivät sisälly vakiotoimitukseen. Niistä on tarjolla eri tyyppejä, katso tarkat mallit minikuvastosta


Suora 4

Suora 4-lisävarusteella teet sarjakytkennät helposti ja nopeasti radiaattorin takana olevien putkivetojen avulla. Suora 4 mahdollistaa alemmat asennuskorkeudet. Siitä on tarjolla kaksi eri mallia: TP11/21 ja TP 22/33



TP Flex

TP Flex on patentoitu ratkaisu, joka mahdollistaa keskikytkennän tekemisen PEX-putken avulla radiaattorin taakse. Oikeakätisiin kytkentöihin suunniteltu TP Flex soveltuu kaikkiin Thermopanel-radiaattoreihin. Sen voi myös muuntaa yksiputkijärjestelmiin soveltuvaksi.TP Flex -tuotteesta on tarjolla kaksi mallia: TP11/21 ja TP 22/33.

Esitteitä voitte tilata suoraan konttoristamme puhelimitse: 06-786 9111 tai sähköpostitse: info@purmo.fi.

Voitte myös ladata kaikki esitteemme pdf-muodossa Esitesivusta.

Esitteitä voitte myös tilata suoraan konttoristamme puhelimitse: 06-786 9111 tai sähköpostitse: info@purmo.fi.



Purmo Thermopanel Miniesite
Lataa
Katso selaimessa
Ohjehinnasto 01.07.2011
Lataa
Katso selaimessa
PURMO Tekninen esite 07-2011
Lataa
Katso selaimessa

Rettig Lämpö Oy myöntää tuotteilleen 10 vuoden takuun toimituspäivästä laskien. Takuu kattaa materiaali -ja valmistusviat. Korvattavan tuotteen tilalle toimitamme veloituksetta samanlaisen tai teknisiltä ominaisuuksiltaan vastaavan tuotteen.

Takuu ei koske vaurioita, jotka aiheutuvat virheellisestä varastoinnista ja käsittelystä kuljetuksissa, työmaalla tai asennuspaikalla. Takuu ei korvaa myöskään virheellisestä käytöstä aiheutuvia vaurioita, kuten sisä- ja ulkopuolinen ruostuminen, syövyttävien aineiden käyttö, ylikorkea paine tai jäätyminen.

Takuu ei kata viallisen laitteen aiheuttamia vahinkoja, laitteen vaihtamisesta aiheutuvia kustannuksia, asiakkaan tuotantotappioita, saamatta jääneitä voittoja tai muita välillisiä kustannuksia.

Takuutapauksissa on otettava yhteyttä myyjään ja esitettävä tilausvahvistus, kuormakirja, radiaattorin tunnistenumero tai jokin muu luotettava selvitys tuotteesta ja sen toimitusajankohdasta. Takuun ehtona on myös, että tavara toimitetaan aina Rettig Lämmön tarkastettavaksi kuukauden kuluessa reklamaatiopäivästä jos ei muuta ole sovittu.
