Paneeliradiaattorit - PURMO Ramo Ventil Compact

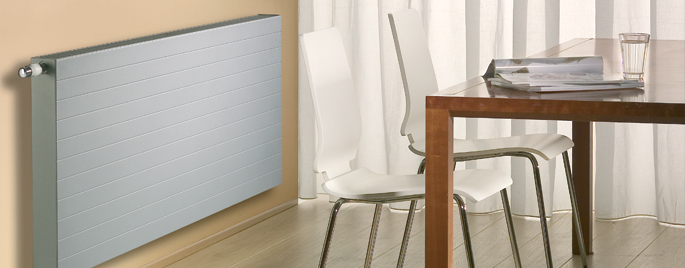

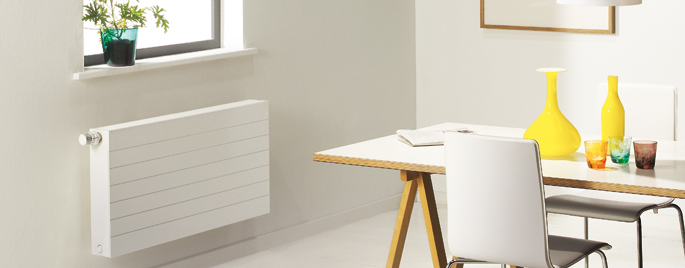

Ramo Ventil Compact on perinteinen teräslevyradiaattori, joka täyttää tiukimmat laatu- ja tehovaatimukset. Tässä radiaattorissa on vakiona integroitu venttiili. Koko- ja värivaihtoehtoja on yhtä monia kuin muissakin teräslevyradiaattorimalleissamme. Purmo Ramo Ventil Compact on varustettu päälliritilällä ja päätylevyillä. Kaikki Purmon radiaattorit on tarkoitettu suljettuihin vesikeskuslämmitysjärjestelmiin.


PrevNext

Radiaattorityypit: RCV 11, 21, 22, 33
Rakenne:  EN442 osa 1 mukainen
Materiaali: Kylmävalssattu teräslevy EN 10130
Pintakäsittely:

Viisiosainen käsittely:

  • alkaalinen rasvanpoisto
  • fosfatointi
  • kataforeettinen ruostesuojapohjamaalaus
  • polyester-epoksi jauhemaalaus
  • kovettaminen (noin 200°C)
Pintakäsittely täyttää normin DIN 55900 vaatimukset.
Väri:  Valkoinen RAL 9016
Käyttöpaine: 10 bar
Kytkentä: 2 alaliitäntää ja 4 päätyliitäntää, ½" ISO 228, sisäkierteet
Toimintajärjestelmiä: ISO 9001 ja ISO 14001
Korkeudet: 300, 400, 500 ja 600 mm
Pituudet: 400-3000 mm

Integroitu venttiililaitteisto tyssähitsataan radiaattorin runkoon jo tuotantovaiheessa. Venttiililaitteiston yläosaan liitetään venttiili-insatsi, joko PURMO M30, PURMO RD tai PURMO RDF. Venttiililaitteiston alaosassa on verkostoon liittämistä varten R 1/2" sisäkierteiset yhteet.

Altakytkentä

Sisäänrakennetun venttiililaitteiston ansiosta radiaattori voidaan kytkeä lämpöverkostoon alasuunnasta. Sulkuventtiilien käyttöä suositellaan. Vakiona on oikean puoleinen kytkentä. Erikoistilauksena myös vasemman puoleinen kytkentä.

Päätykytkentä samassa päädyssä

Saman päädyn kytkentä edellyttää ulkoisten meno- ja paluupuolen venttiilien käyttöä. Altakytkennät on tulpattava.


Ristikkäinen kytkentä

Ristikkäisissä kytkennöissä on käytettävä ulkoisia meno- ja paluupuolen venttiilejä. Altakytkennät on tulpattava.



Huomaa! Putkikytkennän tulee olla yo. kuvien mukaisesti. Virheellinen kytkentä aiheuttaa radiaattoritehon pienenemisen. Asennettaessa on kytkentätavasta riippuen varmistettava, että kaikki yhteet on tulpattu asianmukaisesti.

Tehot lasketaan logaritmisesti Excel-tiedoston avulla. Linkki teholaskentasivulle.

Lämmönluovutustehot voidaan myös laskea allaolevien laskentamallien avulla:



Lämmönluovutustehot (W / m)

F = Fn x (ΔT/ ΔTn) n

jossa
F     = teho, W/m
Fn    = normiteho, W/m - EN 442
kun logaritminen  ylilämpötila
ΔTn = 49,83 K
ΔT = logaritminen ylilämpötila, K
ΔTn = normiylilämpötila= 49,83 K
n = lämpötilaexponentti



tm – tp
ΔT = ————————————
ln ((tm – th) / (tp – th))

jossa
tm = menovesi, °C
tp= paluuvesi, °C
th= huoneen lämpötila, °C

Esimerkki:

tm/tp/th

75/65/20=49,83K

70/40/20=32,74K

C/C = Radiaattorin korkeus miinus 50 mm.

Purmo Ramo Ventil Compact toimituksen mukana Purmo Monclac jousikannakket, paitsi tyyppi 11 jossa mukana Purmo pikakannnakkeet. Asennettaessa tuote-etiketti seinäänpäin. Tyyppi 33: etiketti ulospäin.

Virheettömän radiaattoriasennuksen kannalta on tärkeää ymmärtää normaalikäytön vaatimukset ja samalla myös ennakoida mahdollisia väärinkäyttöjä, iskuja ja pokkeuksellisia kuormia. Asennuksessa on otettava huomioon useita seikkoja kuten seinärakenteen ja -materiaalien ominaisuudet sekä lisätuenta tarvittaessa. Asennuksessa saa käyttää vain radiaattoriin tarkoitettuja alkuperäisiä kannakkeita.


Liitäntäventtiili Reno

Liitäntäventtiili Reno on tarkoitettu pinta-asennukseen, jossa putket jäävät näkyville. Reno sopii käytettäväksi kaikkien integroidulla venttiilirakenteella varustettujen radiaattorien ja konvektorien kanssa. Käyttökohteet ovat sekä uudisrakentamisessa että erityisesti korjausrakentamisessa. Liitäntäventtiili Reno antaa merkittävän hyödyn asentamisen nopeudessa ja putkituksen vaatimassa tilankäytössä. Reno liitäntäventtiili on patenttisuojattu.




 Monclac -seinäkannake

Monclac -lattiakannake



Umpitulppa ja ilmaruuvi 1/2"



Korjausmaali (RAL 9016)




Purmo M30 venttiili-insatsi

Purmo RD venttiili-insatsi




Purmo RDF venttiili-insatsi




Esitteitä voitte tilata suoraan konttoristamme puhelimitse: 06-786 9111 tai sähköpostitse: info@purmo.fi.

Voitte myös ladata kaikki esitteemme pdf-muodossa Esitesivusta.

Ohjehinnasto 01.07.2011
Lataa
Katso selaimessa
PURMO Tekninen esite 07-2011
Lataa
Katso selaimessa

Rettig Lämpö Oy myöntää tuotteilleen 10 vuoden takuun toimituspäivästä laskien. Takuu kattaa materiaali -ja valmistusviat. Korvattavan tuotteen tilalle toimitamme veloituksetta samanlaisen tai teknisiltä ominaisuuksiltaan vastaavan tuotteen.

Takuu ei koske vaurioita, jotka aiheutuvat virheellisestä varastoinnista ja käsittelystä kuljetuksissa, työmaalla tai asennuspaikalla. Takuu ei korvaa myöskään virheellisestä käytöstä aiheutuvia vaurioita, kuten sisä- ja ulkopuolinen ruostuminen, syövyttävien aineiden käyttö, ylikorkea paine tai jäätyminen.

Takuu ei kata viallisen laitteen aiheuttamia vahinkoja, laitteen vaihtamisesta aiheutuvia kustannuksia, asiakkaan tuotantotappioita, saamatta jääneitä voittoja tai muita välillisiä kustannuksia.

Takuutapauksissa on otettava yhteyttä myyjään ja esitettävä tilausvahvistus, kuormakirja, radiaattorin tunnistenumero tai jokin muu luotettava selvitys tuotteesta ja sen toimitusajankohdasta. Takuun ehtona on myös, että tavara toimitetaan aina Rettig Lämmön tarkastettavaksi kuukauden kuluessa reklamaatiopäivästä jos ei muuta ole sovittu.
