Jaeradiaattorit - Delta Laserline

Delta-mallistossa käytetään hienostuneinta käytettävissä olevaa tuotantotekniikkaa. Laserhitsatut saumat eivät näy, joten pinta on täysin tasainen. Koska saumat ovat myös sisäpuolelta tasaiset, radiaattorin sisäinen kitka ja ruostumisriski pienenevät. Tuloksena on hiljaisempi, tehokkaamp ja kestävämpi radiaattori. Delta Laserline -radiaattorit ovat saaneet nimensä niiden D-muodosta. Muoto on kaunis ja se antaa myös radiaattorille 10 prosenttia enemmän tehoa perinteisiin muotoiluihin verrattuna.

Tärkeintä on, että Delta-mallistosta voit valita juuri haluamasi radiaattorin haluamaasi kohteeseen. On pitkiä ja lyhyitä, vaaka- ja pystysuuntaisia malleja ja monia värivaihtoehtoja. Nämä radiaattorit sopiva sekä saneeraus- että uudiskohteisiin. Malliston 28 vakiokorkeuden lisäksi voidaan tilata mikä tahansa korkeus 300 ja 3000 mm:n väliltä.
PrevNext
Radiaattorityypit: DL2, DL3, DL4, LD5 ja DL6
Rakenne:  EN442 osa 1 mukainen

Materiaali:

 Kylmävalssattu teräs EN 10130, EN 10131
Pintakäsittely:

Viisiosainen käsittely:

  • alkaalinen rasvanpoisto
  • fosfatointi
  • kataforeettinen ruostesuojapohjamaalaus
  • polyester-epoksi jauhemaalaus
  • kovettaminen (noin 200°C)
Pintakäsittely täyttää normin DIN 55900 vaatimukset.
Väri:  Valkoinen RAL 9016
Käyttöpaine: 10 bar
Kytkentä: ½" ISO 228, sisäkierteet
Toimintajärjestelmä:  ISO 9001
Vakiokorkeudet: 155 - 3 000 mm
Pituudet: 1 jae = 50 mm.
Delta Laserline radiaattoreiden rakenne perustuu jakeisiin, jotka voivat olla eririvisiä: DL2, DL3, DL4, LD5 tai DL6. (Mitat mm).


Delta Laserlinen kytkentätyyppi 10 voidaan kytkeä asennuspaikalla neljällä eri tavalla. Kytkentätyypit 11, 12, 13 ja 14. Kytkentätyyppi 10:n toimitus sisältää ½" putkiyhteet kaikissa neljässa kulmassa.





Muut perusmallikytkennät

Ratsastajakytkentä

Yläkulman kytkentä



Alakytkentä





Keskikytkentä

  Tehot lasketaan logaritmisesti Excel-tiedoston avulla. Linkki teholaskentasivulle.


Asennus

Delta voidaan olosuhteiden mukaan asentaa joko seinälle tai lattialle.

Seinäkiinnityksessä käytetään valitulla radiaattorityypille tarvittavaa määrää kannakkeita. Radiaattori ripustetaan ylempiin kannakkeisiin ja kiinnitetään paikalleen alempien avulla. Lattia-asennusta käytetään usein sisustuksen lasielementtien yhteydessä, jolloin radiaattorin on päästettävä lävitseen mahdollisimman paljon valoa. Lattiakannakkeita on tarjolla kaikissa teholuokissa, mutta elementin enimmäiskorkeus, ilman yläkannaketukea, on 1 000 mm. Lattiakannakkeet voidaan varustaa peitelevyillä, joilla varmistetaan siisti lopputulos.



 Jalkakannake FK

RA, RH2 ja RW3080



Kannakointi - tyyppiasennukset

A. Kannakointi RA/RH

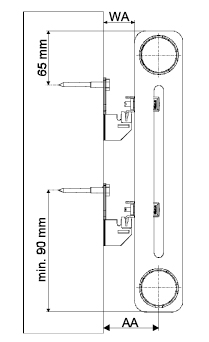

B. Kannakointi RW3080/RH2





C. Kannakointi FK

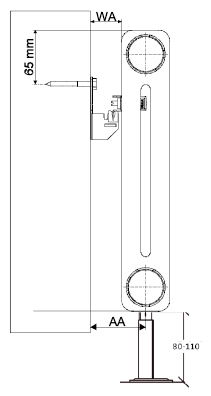

D. Kannakointi RW3080/RH2/FK

E. Kannakointi RW3080/HS





Kannakointi Mittatiedot 2-riviset 3-riviset 4-riviset 5-riviset 6-riviset
A. Kannakointi RA/RH WA
AA		 30-50
62-82		 30-50
81-101		 30-50
100-120		 30-50
119-139		 30-50
138-158
B. Kannakointi RW3080/RH2 WA
AA		 31/41
63/73		 31/41
82/92		 31/41
101/111		 31/41
120/130		 31/41
139/149
D. Kannakointi RW3080/RH2/FK WA
AA		 31/41
63/73		 3/41
82/92		 31/41
101/111		 31/41
12/130		  31/41
139/149
E. Kannakointi RW3080/HS WA
AA		 15/25
47/57		 15/25
66/76		 15/25
85/95		 15/25
14/114		  15/25
123/133

Esitteitä voitte myös tilata suoraan konttoristamme puhelimitse: 06-786 9111 tai sähköpostitse: info@purmo.fi.



PURMO Tekninen esite 07-2011
Lataa
Katso selaimessa
PURMO Sisustusradiaattorit
Lataa
Katso selaimessa
Ohjehinnasto 01.07.2011
Lataa
Katso selaimessa

Rettig Lämpö Oy myöntää tuotteilleen 10 vuoden takuun toimituspäivästä laskien. Takuu kattaa materiaali -ja valmistusviat. Korvattavan tuotteen tilalle toimitamme veloituksetta samanlaisen tai teknisiltä ominaisuuksiltaan vastaavan tuotteen.

Takuu ei koske vaurioita, jotka aiheutuvat virheellisestä varastoinnista ja käsittelystä kuljetuksissa, työmaalla tai asennuspaikalla. Takuu ei korvaa myöskään virheellisestä käytöstä aiheutuvia vaurioita, kuten sisä- ja ulkopuolinen ruostuminen, syövyttävien aineiden käyttö, ylikorkea paine tai jäätyminen.

Takuu ei kata viallisen laitteen aiheuttamia vahinkoja, laitteen vaihtamisesta aiheutuvia kustannuksia, asiakkaan tuotantotappioita, saamatta jääneitä voittoja tai muita välillisiä kustannuksia.

Takuutapauksissa on otettava yhteyttä myyjään ja esitettävä tilausvahvistus, kuormakirja, radiaattorin tunnistenumero tai jokin muu luotettava selvitys tuotteesta ja sen toimitusajankohdasta. Takuun ehtona on myös, että tavara toimitetaan aina Rettig Lämmön tarkastettavaksi kuukauden kuluessa reklamaatiopäivästä jos ei muuta ole sovittu.
