Panelradiatorer - PURMO Planora

Planora-radiatoren har en glat plan front, der giver den en minimalistisk elegance, som gør, at den passer ind i en hvilken som helst indretning. PURMO Planora udmærker sig ved at have en plan vandførende forplade med en elegant strukturmalet overflade.
PrevNext
Radiatortype: PCV11, PCV21, PCV22 og PCV33
Konstruktion:  EN 442-1
Materiale: Koldvalset stålplade EN 10130
Overfladebehandling:

Overfladebehandling i fem faser::

  • alkalisk affedtning
  • Fosfatering
  • kataforetisk rustbeskyttende grundmaling
  • polyester-epoxy pulverlakering
  • indbrændning ved ca. 200°C
Overfladebehandlingen opfylder kravene i DIN 55900.
Farve:  White textured 9316 (farvetone RAL 9016).
Driftstryk: 7 bar
Anboringer: 2 bundtilslutninger + 4 gavltilslutninger, DN 15
Kvalitetssystem: ISO 9001 og ISO 14001
Højde: 300, 400, 500, 600, 900 mm
Længde: 500, 600, 700, 800, 900, 1000, 1100, 1200, 1400, 1600, 1800, 2000, 2300, 2600, 3000 mm
I Purmo Planora sortimentet findes 4 radiatortyper: PCV11, PCV21, PCV22, PCV33.

Mål (mm).

Det integrerede ventilsystem påsvejses radiatoren under fremstillingsprocessen og er derefter en fast del af radiatoren. Alle PURMO ventil-radiatorer kan udstyres med indbygget ventilindsats, som medfølger. Ventilindsatserne er beregnet til to forskellige termostatfølere, nemlig M30 (passer til TA følerhoved) og RO (passer til Danfoss følerhoved). Ønsket ventilindsats, se side Tilbehør anføres i ordren.


Bundtilslutning

I forbindelse med det indbyggede ventil-system kan radiatoren tilsluttes i bunden. Radiatoren tilsluttes normalt i bunden nederst til højre, men nederst til venstre er også muligt, hvis dette anføres i ordren.



Gavltilslutning i samme gavl

Ved gavltilslutning (top-bund) kræves der eksterne fremløbs- og returventiler.





Krydstilslutning

Ved krydstilslutning (top-bund) kræves der eksterne fremløbs- og returventiler.



Effekterne beregnes aritmetisk ved hjælp af Excel-tabeller. Link til effektberegningssiden.
Temperatursæt 70/40/20 giver Δt 35°C. Normydelse EN442 giver Δt 50°C






Quick montagesæt medfølger og indgår i radiatorens pris.

Radiatoren kan også installeres ved hjælp af ben. Se siden Tilbehør.

Radiatortyper  PCV11, PCV21, PCV22, PCV33.

Mål i mm.



c/c = Radiatorens højde minus 50 mm.

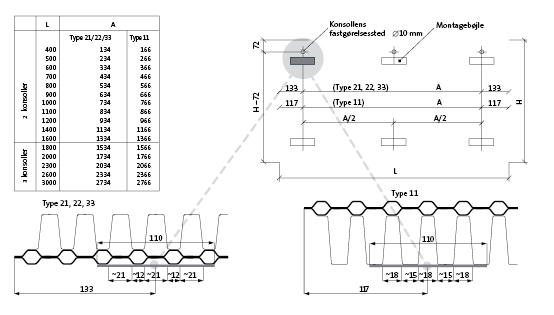

Afsætningsmål for PURMO Quick-montagesæt



I forbindelse med korrekt installation af radiatorer er det vigtigt, at radiatoren monteres på en måde, der letter den tilsigtede betjening OG forudsigelig fejlbetjening af radiatoren. Det er nødvendigt at tage hensyn til en række forhold, herunder hvilken fastgørelsesmetode der bruges til at fastgøre radiatoren til væggen, væggens type og tilstand samt andre potentielle kraft- eller vægtpåvirkninger, inden installationen afsluttes.
Monclac fjederkonsol MB ben Quick montagesæt



Blindprop og luftskrue 1/2"

Reparationsmaling (RAL 9016)




Brochurer bestilles pa tlf 75 55 56 11 eller e-mail salg.danmark@purmo.dk.

Brochurerne kan udskrives i pdf-format fra siden Brochurer.

Purmo Panelradiatorer
Download
Se i browser
PURMO Teknisk brochure 04–2011
Download
Se i browser

Rettig Värme Ab yder 10 års garanti fra leveringsdagen. Garantien dækker materiale- og fabrikationsfejl. Skal radiatoren udskiftes, leverer vi uden beregning for kunden et tilsvarende produkt eller et produkt, med tilsvarende tekniske egenskaber. Garantien dækker ikke skader, opstået på grund af ukorrekt opbevaring og behandling under transporten, på arbejdspladsen eller på installationsstedet. Garantien dækker heller ikke skader såsom indvendige og udvendige korrosionsangreb, opstået på grund af ukorrekt behandling, skader forårsaget af ætsende stoffer, for højt tryk og frostpåvirkning.

Garantien dækker heller ikke skader forårsaget af et fejlbehæftet anlæg, kundens produktionstab, udeblivelse af gevinst eller andre indirekte omkostninger.

Ved reklamation skal sælgeren kontaktes og der skal forevises ordrebekræftelse, fragtbrev, radiatorens identifikationsnummer eller anden form for pålidelig information om produktet og leveringstidspunktet.

Garantien forudsætter desuden, at den defekte radiator returneres til Rettig Lämpö til undersøgelse senest en måned fra reklamationsdatoen, såfremt andet ikke er aftalt.

I øvrigt i henhold til FB-VVS.
