Vertikale Dekorativheizkörper

Tinos V

Vertikale Dekorativheizkörper - Tinos V

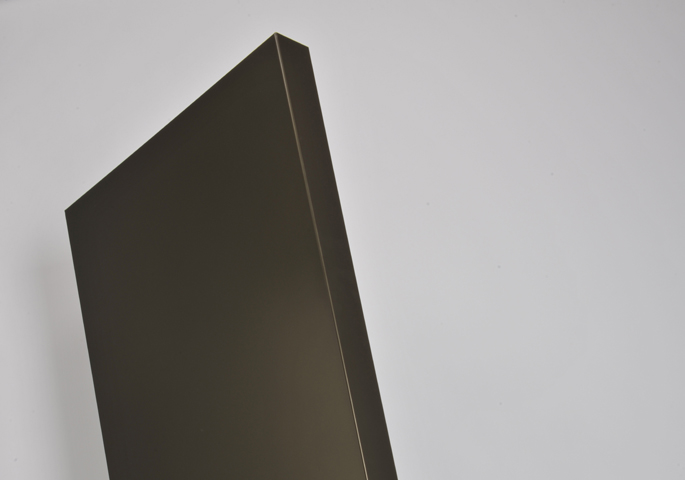

Die besondere Ästhetik dieses Heizkörpers liegt in der deutlich ausgeprägten Quaderform. Mit seiner glatten, durchgängigen Oberfläche, die neueste Heiztechnik umhüllt, macht der Vertikale Dekorativheizkörper Tinos V in jedem Heim eine gute Figur – ohne sich dabei allzu sehr in den Vordergrund zu spielen. Anders als der seitlich gerundete Paros, formt Tinos klare Kanten aus, die ihm eine starke Präsenz verleihen. Tinos V wirkt durch seine scharf gezeichneten Linien. Der flache Quader wird nahe an der Wand montiert. In der einlagigen Version ist der flache Vertikalheizkörper nur 73 mm tief. Der Abstand von der Wand bis zur Vorderkante des Heizkörpers beträgt lediglich 83 mm.

  • Tinos V besticht durch seine ausgeprägte Quaderform
  • die glatte Oberfläche verbirgt perfekt die hochmoderne Heiztechnik
  • hohe Wärmeleistung
  • der Heizkörper wird nahe an der Wand montiert – für geringe Tiefen und elegante Optik
  • erhältlich in einer Vielzahl von RAL- und Sanitärfarben sowie in metallischen und strukturierten Farben
+

Schnellübersicht Tinos V:

Beschreibung: vertikaler Flachheizkörper mit geraden, durchgängigen Seitenabschlüssen
Bauhöhen: 1800, 1950, 2100 mm
Nennbaulängen: 300 (325), 450 (475), 600 (625), 750 (775) mm (in Klammern: effektive Baulängen)
Bautiefen: Typ 11      73 mm
Typ 21      97 mm
Befestigung: 6 rückseitig aufgeschweißte Laschen zur Befestigung mit Winkelschienen; inklusive Aushebesicherung
Lieferumfang:  Heizkörper fertig montiert, komplett mit Winkelschienen, Schrauben
und Dübeln; selbstdichtende Blind- und Entlüftungsstopfen beigepackt; ein Handtuchhalter ist nicht im Lieferumfang inbegriffen und kann separat bestellt werden
Betriebsdruck: 6 bar
Prüfdruck: 8 bar
Betriebstemperatur: max. 110 °C
Farbe: RAL 9016, weitere RAL- und Sanitärfarben sowie metallische und strukturierte Farben auf Anfrage
Beschichtung: nach DIN 55900, KTL-Grundierung, Deckschicht aus Epoxydharzpulver
Zertifizierungen: Qualitätsmanagementsystem gemäss DIN EN ISO 9001,
Umweltmanagementsystem gemäss DIN EN ISO 14001
Wärmeleistungen: geprüft nach EN 442
Verpackung: montagefertig in stabilem Karton mit Eckenschutz verpackt und in Folie eingeschweißt
Garantie: 10 Jahre

Typen

Typ 11

Typ 21

Leistungen und Abmessungen

Typ 11
Länge Watt Höhe
1800 1950 2100
325 75/65/20 653 720

45/35/20 196 225
475 75/65/20 976 1056

45/35/20 295 318
625 75/65/20 1298 1393 1429

45/35/20 394 710 439
775 75/65/20
1729 1749

45/35/20
483 532
Typ 21
Länge Watt Höhe
1800 1950 2100
325 75/65/20 886 936

45/35/20 257 271
475 75/65/20 1329 1405

45/35/20 386 406
625 75/65/20 1772 1873 1957

45/35/20 514 542 561
775 75/65/20
2341 2446

45/35/20
677 701

Technische Daten

Wasserinhalte und Gewichte Tinos V

Tinos V Typ 11

Wasserinhalt in Litern                    Gewicht in kg

Tinos V Typ 21

Wasserinhalt in Litern                    Gewicht in kg

Anschlüsse


Anschluss

Vorteilhaft erfolgt der Anschluss über den standardmäßigen Mittenanschluss (50mm). Sollten die seitlichen (unten) Anschlüsse genutzt werden, erfolgt der Anschluss von unten an den Anschlüssen G ½“ IG für Vorlauf (rot) und Rücklauf (blau) gemäß der obenstehenden Prinzipskizze.

Befestigung

Das für die Befestigung benötigte Befestigungs-Set gehört zum Lieferumfang. Das Befestigungs-Set enthält zwei identische Winkelschienen!

Zubehör

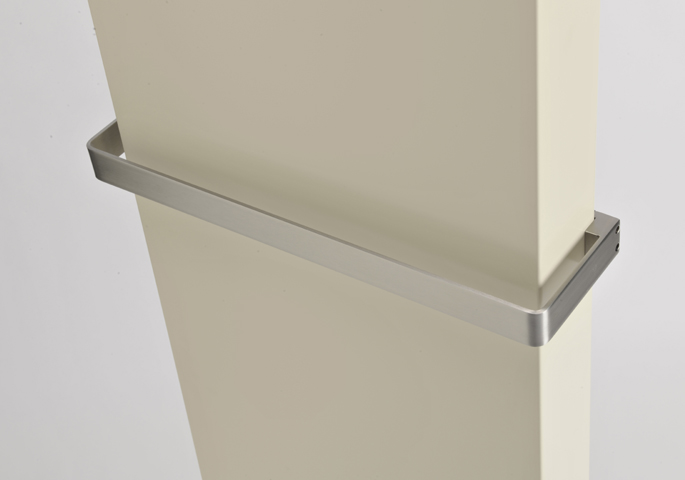

Handtuchstange für Tinos V

(BL=effektive Baulänge des entsprechenden Heizkörpers)

L = 365 mm, T = 128 mm, für Tinos V Typ 11 BL 325, Edelstahl matt gebürstet
L = 365 mm, T = 128 mm, für Tinos V Typ 11 BL 325, Edelstahl poliert (Chrom-Optik)
L = 515 mm, T = 128 mm, für Tinos V Typ 11 BL 475, Edelstahl matt gebürstet
L = 515 mm, T = 128 mm, für Tinos V Typ 11 BL 475, Edelstahl poliert (Chrom-Optik)
L = 665 mm, T = 128 mm, für Tinos V Typ 11 BL 625, Edelstahl matt gebürstet
L = 665 mm, T = 128 mm, für Tinos V Typ 11 BL 625, Edelstahl poliert (Chrom-Optik)
L = 815 mm, T = 128 mm, für Tinos V Typ 11 BL 775, Edelstahl matt gebürstet
L = 815 mm, T = 128 mm, für Tinos V Typ 11 BL 775, Edelstahl poliert (Chrom-Optik)
L = 365 mm, T = 153 mm, für Tinos V Typ 21 BL 325, Edelstahl matt gebürstet
L = 365 mm, T = 153 mm, für Tinos V Typ 21 BL 325, Edelstahl poliert (Chrom-Optik)
L = 515 mm, T = 153 mm, für Tinos V Typ 21 BL 475, Edelstahl matt gebürstet
L = 515 mm, T = 153 mm, für Tinos V Typ 21 BL 475, Edelstahl poliert (Chrom-Optik)
L = 665 mm, T = 153 mm, für Tinos V Typ 21 BL 625, Edelstahl matt gebürstet
L = 665 mm, T = 153 mm, für Tinos V Typ 21 BL 625, Edelstahl poliert (Chrom-Optik)
L = 815 mm, T = 153 mm, für Tinos V Typ 21 BL 775, Edelstahl matt gebürstet
L = 815 mm, T = 153 mm, für Tinos V Typ 21 BL 775, Edelstahl poliert (Chrom-Optik)

Wandbefestigung für Tinos V und Paros V (Set)

Befestigungssatz für Tinos V und Paros V BH 1800
Befestigungssatz für Tinos V und Paros V BH 1950
Befestigungssatz für Tinos V und Paros V BH 2100

Anschlussarmaturen für Mittenanschluss (2-Rohr)

Eckform mit Designverkleidung
RAL 9016
verchromt

Anschlussarmaturen für Mittenanschluss (1-Rohr)

Eckform mit Designverkleidung
RAL 9016
verchromt

Achtung: max. reglungstechnischer Differenzdruck 200 mbar

Anschlussarmaturen für Mittenanschluss (2-Rohr)

Durchgangsform mit Designverkleidung
RAL 9016
verchromt

Anschlussarmaturen für Mittenanschluss (1-Rohr)

Durchgangsform mit Designverkleidung
RAL 9016
verchromt

Achtung: max. reglungstechnischer Differenzdruck 200 mbar

Acryl-Lack-Spray

Dose, Inhalt 400 ml, zum Ausbessern von Farbschäden an pulverbeschichteten Heizkörpern
RAL 9016

Lackstift

Inhalt netto 12 ml, zum Ausbessern von kleinen Farbschäden an pulverbeschichteten Heizkörpern
RAL 9016

Sonderfarben

Der Tinos V kann neben dem Standardfarbton RAL 9016 in Sonderausführung in einer Vielzahl von RAL- und Sanitärfarben sowie mit metallischen und strukturierten Oberflächen bestellt werden.

Die Farbskala 1 enthält die gängigen RAL- und Sanitärfarben. Nicht in der Farbskala 1 enthaltene RAL- und Sanitärfarben sind auf Anfrage erhältlich (sogenannte Farbskala 2). Zur Farbskala 2 zählen darüber hinaus die von Purmo angebotenen sogenannten speziellen Oberflächen (metallische Farben/strukturierte Oberflächen/raue Oberflächen).

Die Farben unserer Farbskala 1 können Sie sich hier anschauen (bitte diesen Link anklicken).

Die speziellen Oberflächen (metallische Farben/strukturierte Oberflächen/raue Oberflächen) können Sie sich hier anschauen (bitte diesen Link anklicken).

Die auf unserer Webseite und in unseren Unterlagen dargestellten Farbtöne können nur annäherungsweise den Originalfarbtönen entsprechen und dienen ausschließlich der Anschauung. Diese Farbtöne sind hinsichtlich Farbton und Glanz anhand des Farbfächers abzugleichen. Aus produktionstechnischen Gründen sind geringfügige Farbabweichungen zu den im Farbfächer dargestellten Farbtönen möglich. Dies ist insbesondere bei den Sanitärfarben zu berücksichtigen. Verbindliche Farbtöne können nur auf Originaluntergründen nach Absprache erzeugt werden.

Verpflichtung zur Qualität

Heizkörper müssen dauerhaft hohem Druck standhalten. Ein Purmo Heizkörper wird entwickelt und geprüft, um genau dies sicherzustellen. Unsere Druckprüfungen sind deshalb besonders sorgfältig. Jeder einzelne
Heizkörper wird im Tauchbecken einem Druck ausgesetzt, der weit über den relevanten europäischen und international zulässigen Normen liegt. Unsere Heizkörper beweisen, dass sie dem Druck standhalten.
Wir sind so sicher, dass unsere Heizkörper nach der Montage nicht undicht werden, dass wir alle Flachheizkörper mit einer wegweisenden 10-Jahres-Garantie ausliefern.

Logo Purmo 10-Jahres-Garantie

All unsere Heizkörper entsprechen strengsten Qualitätsstandards und tragen eine Vielzahl von Qualitäts- und Gütesiegeln.

Die Oberfläche zeigt nur einen Teil der Geschichte

Purmo Heizkörper werden rundum mit einer hitze- und abriebresistenten Pulverschutzbeschichtung versehen. Diese ist jedoch nur eine Stufe unserer hochwertigen 5-stufigen Oberflächenbeschichtung.
Das bedeutet, dass Ihr Heizkörper in 10 Jahren noch genauso gut aussieht wie am Tag der Montage.

Der Beschichtungsprozess:

  • Entfettung mit einem alkalischen Reinigungsmittel
  • Behandlung mit Eisenphosphat
  • Ein Elektrobad schafft eine korrosionsresistente Grundierung
  • Beschichtung mit Polyesterepoxidharzpulver für die Beständigkeit
  • Trocknung bei 200 Grad, um eine weiße hochglänzende Oberfläche im Farbton RAL 9016* zu erzielen
    * Heizkörper sind in fast allen der mehr als 100 verfügbaren RAL-Farben lieferbar.

10 Jahre Garantie

Wir vertrauen so sehr der Qualität und Haltbarkeit unserer Flachheizkörper, dass wir eine wegweisende 10-Jahres-Garantie gegen Schäden durch Material- oder Produktionsfehler gewähren.

Elektrisches Schweißen

All unsere Flachheizkörper werden elektrisch geschweißt – und umfangreichen Druckprüfungen unterzogen, bevor sie die Fabrik verlassen.

Material

Um die Qualität von Wärmeabgabe, Design und Regelbarkeit unserer Endprodukte zu optimieren, überlassen wir bei der Auswahl unserer Rohstoffe und Bestandteile nichts dem Zufall. Unsere Flachheizkörper bestehen
aus hochwertigen kaltgewalzten FePO1-Blechen gemäß EN 10130 und EN 10131. Dies ist die wichtigste Voraussetzung, um Ihnen die qualitativ besten Heizungslösungen auf dem Markt anbieten zu können.

Wärmeabgabe

Unsere Heizkörper wurden so entwickelt, dass sie für hervorragendes Regelverhalten beim Aufheizen und eine hohe, schnelle Wärmeabgabe bemerkenswert wenig Wasser benötigen. Die geringe Menge Wasser,
kombiniert mit der großen Konvektionsoberfläche, bedeutet Wirtschaftlichkeit der Wärmeabgabe. Präzise Positionierung der vertikalen und horizontalen Wasserführungen garantiert optimale Wasserver-
teilung und erhöht die Wärmeübertragung. Sämtliche Leistungen entsprechen der EN 442.

Temperaturregelung

Entwickelt, um unmittelbar auf Temperaturschwankungen zu reagieren, gewährleisten unsere Heizungslösungen Ihnen ein kontinuierlich optimales Wohnraumklima, egal, was innerhalb oder außerhalb des Raumes geschieht.

Wir machen es uns zur Aufgabe, Ihre Arbeit zu erleichtern

Wir möchten der beste Partner für unsere Großhändler und Installateure sein. Wir wollen dies erreichen, indem unsere Heizungslösungen das Handling vereinfachen und leichter zu installieren sind.
Purmo ist Spezialist für Heizkörpermodernisierung – und produziert Heizungslösungen mit denselben Anschlussmaßen wie der vorhandene alte Heizkörper, damit der Austausch problemlos und einfach ist.

Vorteile für das Ersetzen alter Heizkörper durch neue Purmo Heizkörper:

  • Erfrischend neues Design
  • Bis zu 15 % Reduktion des Energieverbrauchs durch Einsatz von neuen Heizkörpern mit Thermostatventil
  • Schnellere und genauere Wärmeregulierung
  • Verbessertes Wohnraumklima
  • Sicherheit vor durchgerosteten Heizkörpern
  • Achtung! Heizkörper sind umweltfreundliche Produkte – bis zu 99 % recycelbar
