Vertikale Dekorativheizkörper

Narbonne V

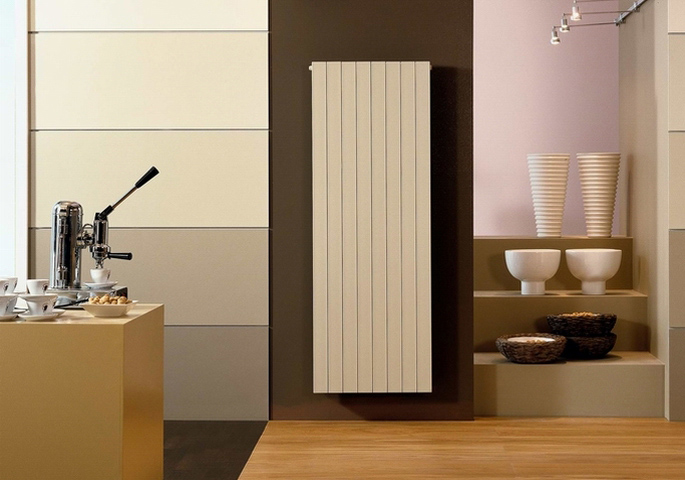

Vertikale Dekorativheizkörper - Narbonne V

Für alle, die hoch hinaus wollen: Mit einer Bauhöhe von bis zu 2200 Millimeter lässt Ihnen der Konvektor Narbonne V alle Freiheiten, ohne in die Breite gehen zu müssen. Senkrecht angeordnete Flachprofile machen es möglich, die Raumhöhe optimal zu nutzen. Und das ganz nach Ihren Wünschen: Denn Sie haben die Möglichkeit, aus 6 Bauhöhen mit 20 Baulängen zu wählen. So können Sie jeden Raum mit angenehmer Strahlungswärme versorgen und sparen dabei an Platz, aber nicht an Komfort. Als Narbonne V VT verfügt dieser vertikale Wärmequell serienmäßig über eine integrierte Ventilgarnitur (Anschluss unten rechts). Dieser vertikale Dekorativheizkörper eignet sich hervorragend für alle hochwertig ausgestatteten Objekte.

+

Schnellübersicht Narbonne V:

Beschreibung: vertikaler Dekorativheizkörper in Elementbauweise mit senkrecht nebeneinander und hintereinander angeordneten Flachrohren
Bauhöhen: 1200, 1400, 1600, 1800, 2000, 2200 mm
Nennbaulängen: 142 bis 1510 mm (72 mm-Stufung)
Bautiefen: Typ 10      68 mm
Typ 11      68 mm
Typ 20      93 mm
Typ 21      93 mm
Befestigung: rückseitig aufgeschweißte Laschen
Lieferumfang:  Blind- und Entlüftungsstopfen beigepackt; die Befestigung ist nicht im Lieferumfang inbegriffen und muss separat bestellt werden; bei Bestellung ist die gewünschte Anschlussversion anzugeben!
Betriebsdruck: 5 bar, Sonderanfertigung 8 bar auf Anfrage
Prüfdruck: 7 bar
Betriebstemperatur: max. 110 °C
Farbe: RAL 9016, weitere RAL- und Sanitärfarben sowie metallische und strukturierte Farben auf Anfrage
Beschichtung: nach DIN 55900, KTL-Grundierung, Deckschicht aus Epoxydharzpulver
Zertifizierungen Qualitätsmanagementsystem gemäss DIN EN ISO 9001,
Umweltmanagementsystem gemäss DIN EN ISO 14001
Wärmeleistungen: geprüft nach EN 442
Verpackung: mit Kantenschutz aus Wellpappe, Sichtflächenschutz aus Hartkarton, in Folie eingeschweißt
Garantie: 10 Jahre

Typen

Vertikaler Dekorativ Heizkörper Narbonne V Typ 10

Typ 10

Vertikaler Dekorativ Heizkörper Narbonne V Typ 11

Typ 11

Vertikaler Dekorativ Heizkörper Narbonne V Typ 20

Typ 20

Vertikaler Dekorativ Heizkörper Narbonne V Typ 21

Typ 21

Leistungen und Abmessungen

Leistungen lassen sich einfach mit dem Narbonne Leistungskalkulator im Excel-Format ermitteln. Zum Download bitte hier klicken.

Die unten aufgeführten Baulängen sind nur beispielhaft. Für weitere Baulängen verwenden Sie bitte den oben angegebenen Link zum Narbonne Leistungskalkulator! Für die ebenfalls erhältlichen Typen 10 und 20 verwenden Sie bitte auch den Narbonne Leistungskalkulator.

Die Tabelle gibt die Leistungen in Watt an (75/65/20 °C).

  Bauhöhe 1200 mm 1400 mm 1600 mm 1800 mm 2000 mm 2200 mm
  Typ 11 21 11 21 11 21 11 21 11 21 11 21
Baulänge (Elemente) Watt

142 mm (2 El.)
75/65/20 221 348 252 401 284 457 317 515 352 576 388 640
214 mm (3 El.)
75/65/20 332 521 379 602 426 686 476 773 528 864 582 960
286 mm (4 El.)
75/65/20 442 695 505 803 568 914 634 1030 704 1152 776 1280
358 mm (5 El.)
75/65/20 553 869 631 1003 710 1143 793 1288 879 1440 969 1599
430 mm (6 El.)
75/65/20 664 1043 757 1204 853 1372 952 1546 1055 1729 1163 1919
502 mm (7 El.)
75/65/20 774 1217 883 1405 995 1600 1110 1803 1231 2017 1357 2239
574 mm (8 El.)
75/65/20 885 1390 1010 1606 1137 1829 1269 2061 1407 2305 1551 2559
646 mm (9 El.)
75/65/20 995 1564 1136 1806 1279 2057 1427 2318 1583 2593 1745 2879
718 mm (10 El.)
75/65/20 1106 1738 1262 2007 1421 2286 1586 2576 1759 2881 1939 3199
790 mm (11 El.)
75/65/20 1217 1912 1388 2208 1563 2515 1745 2835 1935 3169 2133 3519
862 mm (12 El.)
75/65/20 1327 2086 1514 2408 1705 2743 1903 3091 2111 3457 2327 3839

Exponent n
  1,36 1,42 1,37 1,41 1,37 1,40 1,37 1,40 1,36 1,38 1,34 1,36
Gewicht / Element (kg)
  3,48 5,73 3,85 6,43 4,55 7,50 4,92 8,22 5,30 8,94 5,66 9,66
Wasserinhalt / Element (l)
  0,61 1,23 0,71 1,43 0,82 1,63 0,90 1,75 1,00 1,99 1,10 2,19

Technische Daten

Beschreibung senkrecht nebeneinander und hintereinander angeordnete Flachrohre
70 x 11 x 1,5 mm; zwischen den Heizrohren ein Spalt von 2 mm
mit Seitenteilen
Typen 10, 11, 20 und 21
Bauhöhen 1200, 1400, 1600, 1800, 2000 und 2200 mm
Baulängen 142 bis 1510 mm (72 mm-Stufung)
Anschlüsse G ½” seitlich; als Narbonne V VT 2 x G ¾” AG unten rechts inklusive Ventilgarnitur
plus 2 x G ½” IG seitlich; jeweils mit Blind- und Entlüftungsstopfen
Befestigung rückseitig aufgeschweißte Laschen
Beschichtung nach DIN 55 900, Farbe RAL 9016 verkehrsweiß als Pulver-Einbrennlackierung
andere RAL-und Sanitärfarben auf Anfrage
Betriebsdruck 4 bar
Prüfdruck 6 bar
Sicherheit Konstruktion entsprechend den Anforderungen der Arbeitssicherheit
gemäß den Richtlinien der gesetzlichen Unfallversicherer (GUV)
Verpackung mit Kantenschutz aus Wellpappe, Sichtflächenschutz aus Hartkarton,
in Folie eingeschweißt

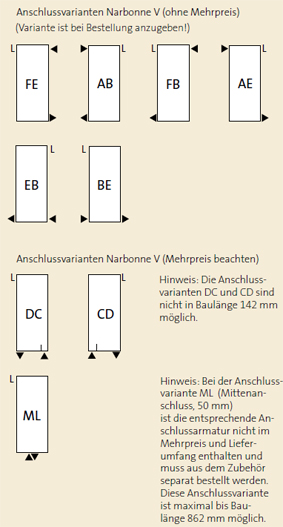

Anschlüsse

Anschluss

Bei der Ausführung ohne integrierte Ventilausführung
erfolgt der Anschluss über die seitlichen Anschlüsse
G ½“ IG. Der Nabenabstand (NA) errechnet sich aus der
Bauhöhe (BH) abzüglich 50 mm. Als Sonderausführung
auch mit Anschluss von unten erhältlich. Die Anschluss-
version ist immer bei Bestellung anzugeben!

Narbonne V VT (Ventilausführung) wird von unten
angeschlossen (integrierte Ventilgarnitur);
standardmäßig mit Anschluss 2 x ¾" AG rechts unten,
50 mm Abstand, auf Anfrage mit Anschluss unten links.
Die Anschlussversion ist immer bei Bestellung anzugeben!

Achtung:
Bei Narbonne V VT (Ventilausführung) befindet sich am
unteren Anschluss der Vorlaufanschluss an der
Außenseite des Heizkörpers, der Rücklaufanschluss
befindet sich innen!

Hinweis:
Bei Bestellung ist unbedingt die Anschlussversion
anzugeben, weil die Heizkörper werksmäßig ent-
sprechend vorgerichtet werden. Eine spätere Änderung
des Anschlusses ist nicht möglich!





Bedeutung der Symbole

Zubehör

Winkelkonsolenset Narbonne V (Bauhöhe 1200 bis 2200) und Narbonne ab Bauhöhe 358 mm, verzinkt

außer Narbonne V in den Baulängen 142 mm und 214 mm; bestehend aus 2 Winkelkonsolen und 2 verstellbaren Abstandhaltern
WA = 44 mm
Typen 10/11 : AA = 45 mm
Typen 20/21/22 : AA = 90 mm

Winkelkonsolenset Narbonne V, verzinkt

für Baulänge 142 mm und 214 mm; bestehend aus 1 Winkelkonsole und 1 Abstandhalter; je Heizkörper wird ein Set benötigt
WA = 34 mm
Typen 10/11 : AA = 35 mm
Typen 20/21 : AA = 80 mm

Anschlussarmaturen für Mittenanschluss (2-Rohr)

Eckform mit Designverkleidung
RAL 9016
verchromt

Anschlussarmaturen für Mittenanschluss (1-Rohr)

Eckform mit Designverkleidung
RAL 9016
verchromt

Achtung: max. reglungstechnischer Differenzdruck 200 mbar

Anschlussarmaturen für Mittenanschluss (2-Rohr)

Durchgangsform mit Designverkleidung
RAL 9016
verchromt

Anschlussarmaturen für Mittenanschluss (1-Rohr)

Durchgangsform mit Designverkleidung
RAL 9016
verchromt

Achtung: max. reglungstechnischer Differenzdruck 200 mbar

Acryl-Lack-Spray

Dose, Inhalt 400 ml, zum Ausbessern von Farbschäden an pulverbeschichteten Heizkörpern
RAL 9016

Lackstift

Inhalt netto 12 ml, zum Ausbessern von kleinen Farbschäden an pulverbeschichteten Heizkörpern
RAL 9016

Sonderfarben

Der Narbonne V kann neben dem Standardfarbton RAL 9016 in Sonderausführung in einer Vielzahl von RAL- und Sanitärfarben sowie mit metallischen und strukturierten Oberflächen bestellt werden.

Die Farbskala 1 enthält die gängigen RAL- und Sanitärfarben. Nicht in der Farbskala 1 enthaltene RAL- und Sanitärfarben sind auf Anfrage erhältlich (sogenannte Farbskala 2). Zur Farbskala 2 zählen darüber hinaus die von Purmo angebotenen sogenannten speziellen Oberflächen (metallische Farben/strukturierte Oberflächen/raue Oberflächen).

Die Farben unserer Farbskala 1 können Sie sich hier anschauen (bitte diesen Link anklicken).

Die speziellen Oberflächen (metallische Farben/strukturierte Oberflächen/raue Oberflächen) können Sie sich hier anschauen (bitte diesen Link anklicken).

Die auf unserer Webseite und in unseren Unterlagen dargestellten Farbtöne können nur annäherungsweise den Originalfarbtönen entsprechen und dienen ausschließlich der Anschauung. Diese Farbtöne sind hinsichtlich Farbton und Glanz anhand des Farbfächers abzugleichen. Aus produktionstechnischen Gründen sind geringfügige Farbabweichungen zu den im Farbfächer dargestellten Farbtönen möglich. Dies ist insbesondere bei den Sanitärfarben zu berücksichtigen. Verbindliche Farbtöne können nur auf Originaluntergründen nach Absprache erzeugt werden.

Leistungskalkulator Narbonne (Excel-Tabelle mit 4 Arbeitsblättern)

Verpflichtung zur Qualität

Heizkörper müssen dauerhaft hohem Druck standhalten. Ein Purmo Heizkörper wird entwickelt und geprüft, um genau dies sicherzustellen. Unsere Druckprüfungen sind deshalb besonders sorgfältig. Jeder einzelne
Heizkörper wird im Tauchbecken einem Druck ausgesetzt, der weit über den relevanten europäischen und international zulässigen Normen liegt. Unsere Heizkörper beweisen, dass sie dem Druck standhalten.
Wir sind so sicher, dass unsere Heizkörper nach der Montage nicht undicht werden, dass wir alle Flachheizkörper mit einer wegweisenden 10-Jahres-Garantie ausliefern.

Logo Purmo 10-Jahres-Garantie

All unsere Heizkörper entsprechen strengsten Qualitätsstandards und tragen eine Vielzahl von Qualitäts- und Gütesiegeln.

Die Oberfläche zeigt nur einen Teil der Geschichte

Purmo Heizkörper werden rundum mit einer hitze- und abriebresistenten Pulverschutzbeschichtung versehen. Diese ist jedoch nur eine Stufe unserer hochwertigen 5-stufigen Oberflächenbeschichtung.
Das bedeutet, dass Ihr Heizkörper in 10 Jahren noch genauso gut aussieht wie am Tag der Montage.

Der Beschichtungsprozess:

  • Entfettung mit einem alkalischen Reinigungsmittel
  • Behandlung mit Eisenphosphat
  • Ein Elektrobad schafft eine korrosionsresistente Grundierung
  • Beschichtung mit Polyesterepoxidharzpulver für die Beständigkeit
  • Trocknung bei 200 Grad, um eine weiße hochglänzende Oberfläche im Farbton RAL 9016* zu erzielen
    * Heizkörper sind in fast allen der mehr als 100 verfügbaren RAL-Farben lieferbar.

10 Jahre Garantie

Wir vertrauen so sehr der Qualität und Haltbarkeit unserer Flachheizkörper, dass wir eine wegweisende 10-Jahres-Garantie gegen Schäden durch Material- oder Produktionsfehler gewähren.

Elektrisches Schweißen

All unsere Flachheizkörper werden elektrisch geschweißt – und umfangreichen Druckprüfungen unterzogen, bevor sie die Fabrik verlassen.

Material

Um die Qualität von Wärmeabgabe, Design und Regelbarkeit unserer Endprodukte zu optimieren, überlassen wir bei der Auswahl unserer Rohstoffe und Bestandteile nichts dem Zufall. Unsere Flachheizkörper bestehen
aus hochwertigen kaltgewalzten FePO1-Blechen gemäß EN 10130 und EN 10131. Dies ist die wichtigste Voraussetzung, um Ihnen die qualitativ besten Heizungslösungen auf dem Markt anbieten zu können.

Wärmeabgabe

Unsere Heizkörper wurden so entwickelt, dass sie für hervorragendes Regelverhalten beim Aufheizen und eine hohe, schnelle Wärmeabgabe bemerkenswert wenig Wasser benötigen. Die geringe Menge Wasser,
kombiniert mit der großen Konvektionsoberfläche, bedeutet Wirtschaftlichkeit der Wärmeabgabe. Präzise Positionierung der vertikalen und horizontalen Wasserführungen garantiert optimale Wasserver-
teilung und erhöht die Wärmeübertragung. Sämtliche Leistungen entsprechen der EN 442.

Temperaturregelung

Entwickelt, um unmittelbar auf Temperaturschwankungen zu reagieren, gewährleisten unsere Heizungslösungen Ihnen ein kontinuierlich optimales Wohnraumklima, egal, was innerhalb oder außerhalb des Raumes geschieht.

Wir machen es uns zur Aufgabe, Ihre Arbeit zu erleichtern

Wir möchten der beste Partner für unsere Großhändler und Installateure sein. Wir wollen dies erreichen, indem unsere Heizungslösungen das Handling vereinfachen und leichter zu installieren sind.
Purmo ist Spezialist für Heizkörpermodernisierung – und produziert Heizungslösungen mit denselben Anschlussmaßen wie der vorhandene alte Heizkörper, damit der Austausch problemlos und einfach ist.

Vorteile für das Ersetzen alter Heizkörper durch neue Purmo Heizkörper:

  • Erfrischend neues Design
  • Bis zu 15 % Reduktion des Energieverbrauchs durch Einsatz von neuen Heizkörpern mit Thermostatventil
  • Schnellere und genauere Wärmeregulierung
  • Verbessertes Wohnraumklima
  • Sicherheit vor durchgerosteten Heizkörpern
  • Achtung! Heizkörper sind umweltfreundliche Produkte – bis zu 99 % recycelbar
