Form und Funktion in Harmonie. Mit einer Auswahl aus 7 Bauhöhen, 26 Baulängen, 5 Bautypen, unterschiedlichen Anschlussvarianten und Farben können Sie den Narbonne genau auf Ihre Bedürfnisse abstimmen. Der modulare Aufbau aus waagerechten Flachprofilen verleiht ihm erstaunliche Vielseitigkeit auf Basis einer klassisch eleganten Optik.

Umfangreiches Prospektmaterial steht im Menüpunkt "Downloads" zum herunterladen bereit.

Beschreibung	waagerecht übereinander und hintereinander angeordnete Flachrohre 70 x 11 x 1,5 mm; zwischen den Heizrohren ein Spalt von 2 mm; standardmäßig mit Seitenteilen und oberer Zierabdeckung

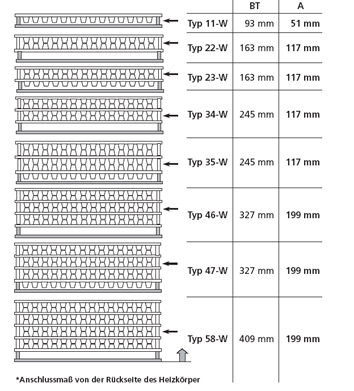

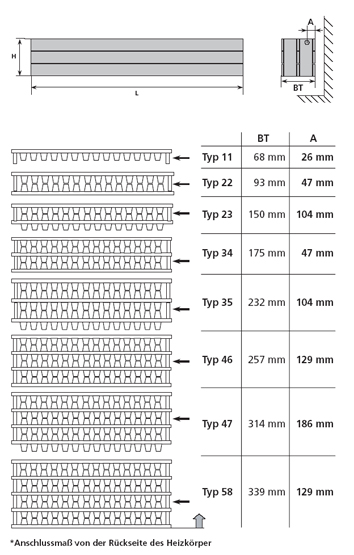

Typen	10, 11, 20, 21 und 22 Ausführung ohne integrierte Ventilgarnitur: 11, 22, 23, 34, 35, 46, 47 und 58 Ausführung mit integrierter Ventilgarnitur: 11, 22, 23, 34, 35, 46 und 47
Bauhöhen	358 bis 790 mm (72 mm-Stufung) Ausführung ohne integrierte Ventilgarnitur: 70, 142, 214 und 286 mm (72 mm-Stufung) Ausführung mit integrierter Ventilgarnitur: 142, 214 und 286 mm (72 mm-Stufung)
Baulängen	500 bis 2000 mm (100 mm-Stufung), 2200 bis 4000 mm (200 mm-Stufung)
Anschlüsse	4 x G ½” IG seitlich; alternativ: 2 x G ¾” AG unten rechts inklusive Ventilgarnitur plus 2 x G ½” IG seitlich; jeweils mit Blind- und Entlüftungsstopfen
Befestigung	rückseitig aufgeschweißte Laschen; ohne Laschen; Montage auf Wand oder Standkonsolen
Beschichtung	nach DIN 55 900, hochkorrosionsbeständige KTL-Grundierung und Deckbeschichtung in RAL 9016 verkehrsweiß als Pulver-Einbrennlackierung; andere RAL-und Sanitärfarben auf Anfrage
Betriebsdruck	4 bar
Prüfdruck	6 bar
Sicherheit	Konstruktion entsprechend den Anforderungen der Arbeitssicherheit gemäß den Richtlinien der gesetzlichen Unfallversicherer (GUV)
Verpackung	mit Kantenschutz aus Wellpappe, Sichtflächenschutz aus Hartkarton, in Folie eingeschweißt

Bei Narbonne (Ausführung ohne integrierte Ventil-
ausführung) erfolgt der Anschluss über die
seitlichen Anschlüsse G ½“ IG. Je nach Anschluss-
variante kann der Anschluss gleichseitig, wechsel-
seitig oder reitend erfolgen (gewünschte Anschluss-
variante muss bei Bestellung entsprechend
angegeben werden; s. Abbildung rechts).
Der Nabenabstand (NA) errechnet sich aus
der Bauhöhe (BH) abzüglich 40 mm.

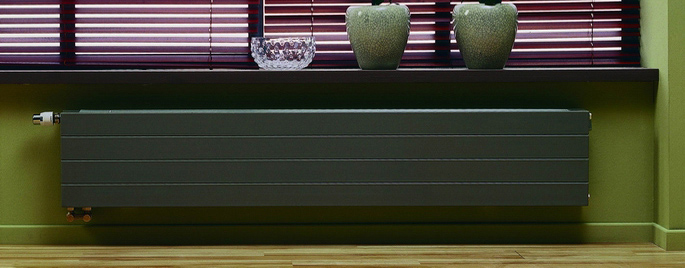

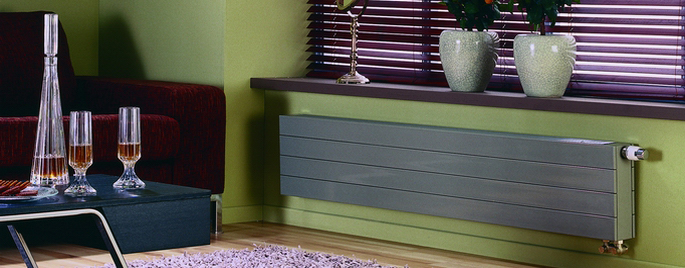

Narbonne VT werden von unten angeschlossenen
(integrierte Ventilgarnitur; Anschluss rechts
unten, 50 mm Abstand) oder alternativ
von links über die 2 seitlichen Anschlüsse
G ½“ IG.

Narbonne in Bauhöhe 70 mm sind bauartbedingt
nicht mit integrierter Ventilgarnitur erhältlich und
sind ausschließlich für den reitenden An-
schluss geeignet.

Narbonne ohne Befestigungslaschen (Bauhöhen
70 bis 286 mm) und ohne Wärmeschutzschirm
sind wendbar, so dass bei Narbonne VT (mit
integrierter Ventilgarnitur) die unteren Anschlüsse
auch links liegen können.

Hinweis:
Bei Bestellung ist unbedingt die Anschlussversion
anzugeben, weil die Heizkörper werksmäßig ent-
sprechend vorgerichtet werden. Eine spätere Änderung
des Anschlusses ist nicht möglich!

Gesamtprospekt: Herunterladen; Im Browser ansehen

Minitechnik - Lagerprogramm und Technik im Westentaschenformat: Herunterladen; Im Browser ansehen

Verpflichtung zur Qualität

Heizkörper müssen dauerhaft hohem Druck standhalten. Ein Purmo Heizkörper wird entwickelt und geprüft,
um genau dies sicherzustellen. Unsere Druckprüfungen sind deshalb besonders sorgfältig. Jeder einzelne
Heizkörper wird im Tauchbecken einem Druck ausgesetzt, der weit über den relevanten europäischen
und international zulässigen Normen liegt. Unsere Heizkörper beweisen, dass sie dem Druck standhalten.
Wir sind so sicher, dass unsere Heizkörper nach der Montage nicht undicht werden, dass wir alle
Flachheizkörper mit einer wegweisenden 10-Jahres-Garantie ausliefern.

All unsere Heizkörper entsprechen strengsten Qualitätsstandards und tragen eine Vielzahl von Qualitäts-
und Gütesiegeln.

Die Oberfläche zeigt nur einen Teil der Geschichte
Purmo Heizkörper werden rundum mit einer hitze- und abriebresistenten Pulverschutzbeschichtung versehen.
Diese ist jedoch nur eine Stufe unserer hochwertigen 5-stufigen Oberflächenbeschichtung.
Das bedeutet, dass Ihr Heizkörper in 10 Jahren noch genauso gut aussieht wie am Tag der Montage.
Der Beschichtungsprozess:
• Entfettung mit einem alkalischen Reinigungsmittel
• Behandlung mit Eisenphosphat
• Ein Elektrobad schafft eine korrosionsresistente Grundierung
• Beschichtung mit Polyesterepoxidharzpulver für die Beständigkeit
• Trocknung bei 200 Grad, um eine weiße hochglänzende Oberfläche
im Farbton RAL 9016* zu erzielen
* Heizkörper sind in fast allen der mehr als 100 verfügbaren RAL-Farben lieferbar.

10 Jahre Garantie
Wir vertrauen so sehr der Qualität und Haltbarkeit unserer Flachheizkörper, dass wir eine wegweisende
10-Jahres-Garantie gegen Schäden durch Material- oder Produktionsfehler gewähren.

Elektrisches Schweißen
All unsere Flachheizkörper werden elektrisch geschweißt – und umfangreichen Druckprüfungen unterzogen,
bevor sie die Fabrik verlassen.

Material
Um die Qualität von Wärmeabgabe, Design und Regelbarkeit unserer Endprodukte zu optimieren, überlassen
wir bei der Auswahl unserer Rohstoffe und Bestandteile nichts dem Zufall. Unsere Flachheizkörper bestehen
aus hochwertigen kaltgewalzten FePO1-Blechen gemäß EN 10130 und EN 10131. Dies ist die wichtigste
Voraussetzung, um Ihnen die qualitativ besten Heizungslösungen auf dem Markt anbieten zu können.

Wärmeabgabe
Unsere Heizkörper wurden so entwickelt, dass sie für hervorragendes Regelverhalten beim Aufheizen und
eine hohe, schnelle Wärmeabgabe bemerkenswert wenig Wasser benötigen. Die geringe Menge Wasser,
kombiniert mit der großen Konvektionsoberfläche, bedeutet Wirtschaftlichkeit der Wärmeabgabe.
Präzise Positionierung der vertikalen und horizontalen Wasserführungen garantiert optimale Wasserver-
teilung und erhöht die Wärmeübertragung. Sämtliche Leistungen entsprechen der EN 442.

Temperaturregelung
Entwickelt, um unmittelbar auf Temperaturschwankungen zu reagieren, gewährleisten unsere Heizungslösungen
Ihnen ein kontinuierlich optimales Wohnraumklima, egal, was innerhalb oder außerhalb des Raumes geschieht.

Wir machen es uns zur Aufgabe, Ihre Arbeit zu erleichtern
Wir möchten der beste Partner für unsere Großhändler und Installateure sein. Wir wollen dies erreichen, indem
unsere Heizungslösungen das Handling vereinfachen und leichter zu installieren sind.
Purmo ist Spezialist für Heizkörpermodernisierung – und produziert Heizungslösungen mit denselben
Anschlussmaßen wie der vorhandene alte Heizkörper, damit der Austausch problemlos und einfach ist.

Vorteile für das Ersetzen alter Heizkörper durch neue Purmo Heizkörper:
• Erfrischend neues Design
• Bis zu 15 % Reduktion des Energieverbrauchs durch Einsatz von neuen Heizkörpern mit Thermostatventil
• Schnellere und genauere Wärmeregulierung
• Verbessertes Wohnraumklima
• Sicherheit vor durchgerosteten Heizkörpern
• Achtung! Heizkörper sind umweltfreundliche Produkte – bis zu 99 % recycelbar
