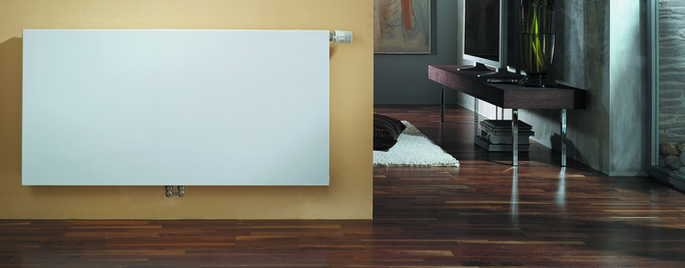

Kompaktheizkörper - PURMO Plan Ventil Compact M

Mit dem 6-Muffen Plan Ventil Compact M mit integrierter Ventilgarnitur und Anschluss in der Mitte des
Heizkörpers wird die neue Generation der Planheizkörper  vervollständigt. Das Thermostatventil der
integrierten Ventilgarnitur befindet sich rechts und ist selbstverständlich auch in Linksausführung ohne Aufpreis lieferbar.

Der Plan Ventil Compact M kombiniert die perfekte Optik der Planfront, die Montagevorteile des Mitten-
anschluss sowie die millionenfach bewährte Qualität der Kompaktheizkörper.
Er setzt damit in Sachen Design Maßstäbe, denn gutes Design bedeutet nicht nur gutes Aussehen, sondern
auch hohe Funktionalität und solide Qualität.

Planebene, kantenbündige Front mit glänzender Beschichtung in den Bauhöhen 300, 400, 500, 600 und       900 mm.
Baulängenvielfalt je nach Bauhöe von 400 - 3000 mm, Typen 11, 21S, 22 und 33.

Umfangreiches Prospektmaterial steht im Menüpunkt "Downloads" zum Herunterladen bereit.



PrevNext



Schnellübersicht Purmo Plan Ventil Compact M:

Blechqualität: FeP01 nach EN 10130
Blechdicke:

gemäß Anforderung der DIN EN 442-1
Planfront: zusätzlich zu den wasserführenden Heizflächen
Bauhöhen: 300, 400, 500, 600, 900 mm
Baulängen: 400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1400, 1600, 1800, 2000, 2300, 2600, 3000 mm
Bautiefen:

Typ 11      62 mm
Typ 21S    72 mm
Typ 22    104 mm
Typ 33    154 mm
Befestigung:

Typen 21S, 22 und 33:
mit FZ-Halterung

Typ 11:
mit Schnellmontage-Set
Lieferumfang:  Heizkörper mit planebener Front, fertig montiert mit Zierabdeckung und Seitenverkleidungen;

Bauhöhen 300 bis 900 mm (Typen 21S, 22, 33):
mit FZ-Halterungen mit Schallschutzeinlage und Aushebesicherung, komplett mit Schrauben und Dübeln; Ventileinsatz 1/2" sowie Blind- und Entlüftungsstopfen werkseitig montiert

Bauhöhen 300 bis 900 mm (Typ 11):
mit Schnellmontage-Set, komplett mit Schrauben und Dübeln; Ventileinsatz 1/2" sowie Blind- und Entlüftungsstopfen werkseitig montiert
Betriebsdruck: 10 bar
Prüfdruck: 13 bar
Betriebstemperatur: max. 120 °C
Farbe: RAL 9016, weitere RAL-Farben auf Anfrage
Beschichtung: nach DIN 55900, KTL-Grundierung, Deckschicht aus Epoxydharzpulver

Zertifizierungen:

Qualitätsmanagementsystem gemäss DIN EN ISO 9001,
Umweltmanagementsystem gemäss DIN EN ISO 14001
Wärmeleistungen: geprüft nach EN 442
Verpackung: mit längsseitigen Kantenschutzstreifen aus Pappe, Kunststoffecken und Schrumpffolie
Garantie: 10 Jahre

In den unten aufgeführten Tabellen finden Sie die Normleistungen 75/65/20 °C sowie die Leistungstabellen 70/55 °C und 55/45 °C jeweils für die Raumtemperaturen 20 °C und 24 °C.
Bitte beachten Sie, dass die Tabellen mehr Abmessungen zeigen, als im Standardlieferprogramm von Purmo enthalten sind. Bitte prüfen Sie die verfügbaren Bauhöhen und Typen unter "Technische Daten".

Für abweichende Temperaturen können Sie sich hier den entsprechenden Leistungskalkulator herunterladen.





Anschlüsse 4 x G ½”, ISO 228, seitlich
2 x G ½”, ISO 228, mittig
unten, Abstand 50 mm
Bauhöhen 300, 400, 500, 600, 900 mm
Baulängen 400 bis 3.000 mm (Bauhöhe 900: 400 bis 2.000 mm)
Bautiefen Typ 11:     62 mm
Typ 21S:   72 mm
Typ 22:   104 mm
Typ 33:   154 mm
Befestigung

Typen 21S, 22, 33 mit FZ-Halterungen;
Typ 11 (flach aufliegende Befestigungslaschen) mit Schnellmontage-Set.

Ventil standardmäßig rechts, auf Wunsch als Sonderanfertigung links
ohne Mehrpreis lieferbar (Lieferzeit auf Anfrage)

Lieferumfang Heizkörper mit planebener Front, fertig montiert mit Zierabdeckung und
Seitenverkleidung; alle Typen bis auf Typ 11 mit FZ-Halterungen,
Typ 11 mit Schnellmontage-Set;
komplett mit Schrauben und Dübeln; Ventileinsatz ½” sowie Blind- und
Entlüftungsstopfen werkseitig montiert
Blechqualität FeP0 1 nach EN 10130
Blechdicke

gemäß Anforderung der DIN EN 442-1
Planfront  zusätzlich zu den wasserführenden Heizflächen
Betriebsdruck  10 bar
Prüfdruck  13 bar
Beschichtung   nach DIN 55900, KTL-Grundierung, Deckschicht aus Epoxydharzpulver,
Farbton RAL 9016, weitere RAL-Farben auf Anfrage
Verpackung   mit längsseitigen Kantenschutzstreifen aus Pappe, Kunststoffschutzecken und
Schrumpffolie

Anschluss

Plan Ventil Compact M Planheizkörper werden werkseitig für den
2-Rohr-Betrieb mit integrierter Ventilgarnitur geliefert.
Ventileinsatz, Blind- und Entlüftungsstopfen sind beim Plan Ventil
Compact M werkseitig montiert.

Eine kv-Regulierung kann über den Thermostat-Ventileinsatz im
Bereich von 0,025-0,84 m³/h vorgenommen werden.

Der Plan Ventil Compact M hat 2 Anschlüsse G ½" von unten
zum Anschluss der integrierten Thermostat-Ventilgarnitur und
4 Anschlüsse G ½" seitlich, so dass auch der Anschluss gemäß
den z.B. für den Plan Compact dargestellten Möglichkeiten
erfolgen kann.





2-Rohr-Betrieb

Für den 2-Rohr-Betrieb wird der Plan Ventil Compact M über
absperrbare Heizkörperanschlussarmaturen, vorzugsweise Kugel-
hahn, angeschlossen.

Der hydraulische Abgleich erfolgt an der kV-Regulierung des
Ventileinsatzes. Hierdurch wird eine gute Regelcharakteristik
des Thermostatventils erreicht.











1-Rohr-Betrieb

Selbstverständlich sind Plan Ventil Compact M Heizkörper auch
für 1-Rohr-Betrieb einsetzbar. Hierzu müssen sogenannte
1-Rohr-Anschlussgarnituren (absperrbar) montiert werden.

Entsprechende Garnituren werden von uns als Zubehör bzw. von
verschiedenen Armaturenherstellern angeboten.

Bei der Montage ist zu beachten, dass die Zirkulationsbremsen zur
Verhinderung unerwünschter Rückerwärmung auch tatsächlich im
Rücklauf zwischen Heizkörper und Armatur installiert sind.
Die Montageanleitungen sind genauestens zu beachten.

Die meisten Armaturen lassen sich zum Heizkörper hin absperren.
So kann ein Heizkörper ausgebaut werden, ohne dass die Funktion
der übrigen Heizkörper unterbrochen wird.

Für die 1-Rohr-Garnituren ist unterhalb der Heizkörper eine durch-
schnittliche Höhe von mindestens 75 mm einzuplanen.
Der werkseitig montierte Ventileinsatz ist bei Einrohranlagen immer
auf den größtmöglichen Einstellwert 6 einzustellen.







Information Ventilhistorie - Ventileinsätze in Purmo Kompaktheizkörpern seit 1990
Herunterladen
Im Browser ansehen
Hygienische Beurteilung von Raumheizkörpern
Herunterladen
Im Browser ansehen
Prospekt Kompaktheizkörper
Herunterladen
Im Browser ansehen
Technik Kompaktheizkörper 1-2012
Herunterladen
Im Browser ansehen
Flyer Purmo Planheizkörper
Herunterladen
Im Browser ansehen
Gesamtprospekt
Herunterladen
Im Browser ansehen
Minitechnik - Lagerprogramm und Technik im Westentaschenformat
Herunterladen
Im Browser ansehen

Verpflichtung zur Qualität

Heizkörper müssen dauerhaft hohem Druck standhalten. Ein Purmo Heizkörper wird entwickelt und geprüft,
um genau dies sicherzustellen. Unsere Druckprüfungen sind deshalb besonders sorgfältig. Jeder einzelne
Heizkörper wird im Tauchbecken einem Druck ausgesetzt, der weit über den relevanten europäischen
und international zulässigen Normen liegt. Unsere Heizkörper beweisen, dass sie dem Druck standhalten.
Wir sind so sicher, dass unsere Heizkörper nach der Montage nicht undicht werden, dass wir alle
Flachheizkörper mit einer wegweisenden 10-Jahres-Garantie ausliefern.



All unsere Heizkörper entsprechen strengsten Qualitätsstandards und tragen eine Vielzahl von Qualitäts-
und Gütesiegeln.



Die Oberfläche zeigt nur einen Teil der Geschichte
Purmo Heizkörper werden rundum mit einer hitze- und abriebresistenten Pulverschutzbeschichtung versehen.
Diese ist jedoch nur eine Stufe unserer hochwertigen 5-stufigen Oberflächenbeschichtung.
Das bedeutet, dass Ihr Heizkörper in 10 Jahren noch genauso gut aussieht wie am Tag der Montage.
Der Beschichtungsprozess:
• Entfettung mit einem alkalischen Reinigungsmittel
• Behandlung mit Eisenphosphat
• Ein Elektrobad schafft eine korrosionsresistente Grundierung
• Beschichtung mit Polyesterepoxidharzpulver für die Beständigkeit
• Trocknung bei 200 Grad, um eine weiße hochglänzende Oberfläche
   im Farbton RAL 9016* zu erzielen
* Heizkörper sind in fast allen der mehr als 100 verfügbaren RAL-Farben lieferbar.



10 Jahre Garantie
Wir vertrauen so sehr der Qualität und Haltbarkeit unserer Flachheizkörper, dass wir eine wegweisende
10-Jahres-Garantie gegen Schäden durch Material- oder Produktionsfehler gewähren.



Elektrisches Schweißen
All unsere Flachheizkörper werden elektrisch geschweißt – und umfangreichen Druckprüfungen unterzogen,
bevor sie die Fabrik verlassen.



Material
Um die Qualität von Wärmeabgabe, Design und Regelbarkeit unserer Endprodukte zu optimieren, überlassen
wir bei der Auswahl unserer Rohstoffe und Bestandteile nichts dem Zufall. Unsere Flachheizkörper bestehen
aus hochwertigen kaltgewalzten FePO1-Blechen gemäß EN 10130 und EN 10131. Dies ist die wichtigste
Voraussetzung, um Ihnen die qualitativ besten Heizungslösungen auf dem Markt anbieten zu können.



Wärmeabgabe
Unsere Heizkörper wurden so entwickelt, dass sie für hervorragendes Regelverhalten beim Aufheizen und
eine hohe, schnelle Wärmeabgabe bemerkenswert wenig Wasser benötigen. Die geringe Menge Wasser,
kombiniert mit der großen Konvektionsoberfläche, bedeutet Wirtschaftlichkeit der Wärmeabgabe.
Präzise Positionierung der vertikalen und horizontalen Wasserführungen garantiert optimale Wasserver-
teilung und erhöht die Wärmeübertragung. Sämtliche Leistungen entsprechen der EN 442.



Temperaturregelung
Entwickelt, um unmittelbar auf Temperaturschwankungen zu reagieren, gewährleisten unsere Heizungslösungen
Ihnen ein kontinuierlich optimales Wohnraumklima, egal, was innerhalb oder außerhalb des Raumes geschieht.



Wir machen es uns zur Aufgabe, Ihre Arbeit zu erleichtern
Wir möchten der beste Partner für unsere Großhändler und Installateure sein. Wir wollen dies erreichen, indem
unsere Heizungslösungen das Handling vereinfachen und leichter zu installieren sind.
Purmo ist Spezialist für Heizkörpermodernisierung – und produziert Heizungslösungen mit denselben
Anschlussmaßen wie der vorhandene alte Heizkörper, damit der Austausch problemlos und einfach ist.

Vorteile für das Ersetzen alter Heizkörper durch neue Purmo Heizkörper:
• Erfrischend neues Design
• Bis zu 15 % Reduktion des Energieverbrauchs durch Einsatz von neuen Heizkörpern mit Thermostatventil
• Schnellere und genauere Wärmeregulierung
• Verbessertes Wohnraumklima
• Sicherheit vor durchgerosteten Heizkörpern
• Achtung! Heizkörper sind umweltfreundliche Produkte – bis zu 99 % recycelbar
