Badheizkörper

Santorini CM

Badheizkörper - Santorini CM

So schön kann Wärme sein. Der Santorini CM ist mehr als nur ein Badheizkörper: Er ist Blickfang und Möbelstück zugleich. Die ästhetische Form wird durch die gebogenen waagerechten Rohre unterstrichen.  Die "Rohr-auf-Rohr"-Konstruktion zeichnet den Santorini M nicht nur als Designheizkörper aus, Sie vereinfacht auch die Reinigung wesentlich gegenüber normalen Badheizkörpern. Und dabei bietet er noch reichlich Platz für Ihre Handtücher und ist der ideale Handtuchheizkörper. Gönnen Sie sich ein Stück Lebensart!

+

Schnellübersicht Purmo Badheizkörper Santorini CM:

Produktkategorie: Badheizkörper (Designheizkörper / Handtuchwärmer)
Beschreibung: waagerecht gebogene Präzisionsstahlrohre 22 x 1,2 mm und senkrechte Präzisionsstahl-Sammelrohre 30 x 1,5 mm
Abmessungen: Nennbauhöhe x Nennbaulänge (effektive Bauhöhe x effektive Baulänge)

700 x 400 mm (714 x 399 mm)
700 x 500 mm (714 x 498 mm)
700 x 600 mm (714 x 596 mm)
700 x 750 mm (714 x 742 mm)
700 x 900 mm (714 x 887 mm)

1100 x 400 mm (1134 x 399 mm)
1100 x 500 mm (1134 x 498 mm)
1100 x 600 mm (1134 x 596 mm)
1100 x 750 mm (1134 x 742 mm)
1100 x 900 mm (1134 x 887 mm)

1800 x 400 mm (1764 x 399 mm)
1800 x 500 mm (1764 x 498 mm)
1800 x 600 mm (1764 x 596 mm)
1800 x 750 mm (1764 x 742 mm)
1800 x 900 mm (1764 x 887 mm)
Anschlüsse: Mittenanschluss 2 x G 1/2“ IG für Vorlauf- und Rücklaufanschluss (Nabenabstand 50 mm) an die Warmwasserheizungsanlage
Befestigung: Lieferung montagefertig inklusive Befestigung für verdeckte Montage
Beschichtung: nach DIN 55 900, Farbe RAL 9016 verkehrsweiß als Pulver-Einbrennlackierung; andere RAL- oder Sanitärfarben auf Anfrage
Betriebsdruck: 10 bar
Prüfdruck: 13 bar
Betriebstemperatur: max. 110 °C
Zertifizierungen: Qualitätsmanagementsystem gemäss DIN EN ISO 9001,
Umweltmanagementsystem gemäss DIN EN ISO 14001
Wärmeleistungen: geprüft nach EN 442
Verpackung: mit Kantenschutz aus Wellpappe, Sichtflächenschutz aus Hartkarton, in Folie eingeschweißt
Garantie: 10 Jahre

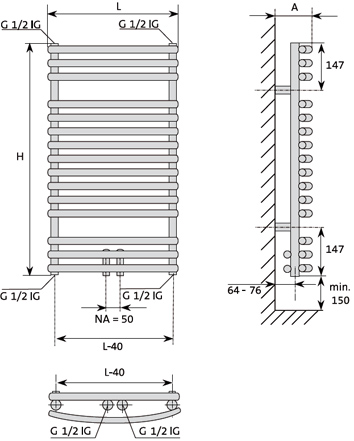

Typen


BH 714 mm (Nennbauhöhe 700)

714x399; 714x498; 714x596; 714x742; 714x887

BH 1134 mm (Nennbauhöhe 1100)

1134x399; 1134x498; 1134x596; 1134x742; 1134x887

BH 1764 mm (Nennbauhöhe 1800)

1764x399; 1764x498; 1764x596; 1764x742; 1764x887

Leistungen und Abmessungen

Nenn- bauhöhe Höhe (H) Länge (L) NA Tiefe E-Heizung
(empf. Zuordnung
in W)
Leistung nach
EN 442
Exponent Leistung für 20 °C Leistung für 24 °C Gewicht Wasserinhalt
70/55 °C 55/45 °C 45/35 °C 70/55 °C 55/45 °C 45/35 °C
mm mm mm mm mm *** W* n W W W W W W kg l
700 714 399 50 97 300 314 1,22 255 167 100 226 140 75 5,6 2,7
700 714 498 50 107 300 374 1,27 301 194 114 265 161 85 6,8 2,8
700 714 596 50 116 300 437 1,314 350 222 134 306 183 100 7,8 3,2
700 714 742 50 134 300 529 1,302 424 270 163 372 223 121 9,2 3,9
700 714 887** 50 152 300 617 1,294 495 316 184 435 262 136 10,6 4,6
1100 1134 399 50 97 300 481 1,284 387 248 145 340 205 107 8,8 4
1100 1134 498 50 107 300 568 1,322 454 287 167 397 236 123 10,4 4,5
1100 1134 596 50 116 300 663 1,314 530 336 196 464 277 144 11,8 5,3
1100 1134 742 50 134 600 802 1,302 643 409 237 564 338 174 13,9 6,4
1100 1134 887** 50 152 600 937 1,291 753 481 276 660 398 203 16 7,5
1800 1764 399 50 97 600 755 1,303 605 385 224 531 318 164 13,5 6,2
1800 1764 498 50 107 600 886 1,341 706 443 258 616 364 189 15,8 7,5
1800 1764 596 50 116 600 1035 1,336 825 519 300 721 427 219 18,2 8,5
1800 1764 742 50 134 900 1252 1,328 999 630 360 874 519 263 21,7 9,9
1800 1764 887** 50 152 900 1462 1,321 1168 739 418 1022 609 305 25,2 11,3

* Norm-Wärmeleistung nach DIN EN 442 (W 75/65/20 °C); Minderleistungen bei verchromter Oberfläche etwa -30%
** Bitte beachten: Länge 900 mm nicht in verchromter Ausführung möglich
*** PTC-Heizpatronen siehe Zubehör

Technische Daten

Beschreibung waagerechte gebogene Präzisionsstahlrohre 22 x 1,2 mm und senkrechte Präzisionsstahl-Sammelrohre 30 x 1, mm
Anschlüsse Mittenanschluss 2 x G 1/2" IG (50 mm Abstand), je 2 G 1/2" unten und oben in den Sammelrohren
Befestigung Lieferung montagefertig inklusive Befestigung
Beschichtung nach DIN 55 900, Farbe RAL 9016 verkehrsweiß als Pulver-Einbrennlackierung; andere RAL- und Sanitärfarben auf Anfrage
Nennbauhöhen 700, 1100, 1800 mm
Baulängen 400, 500, 600, 750, 900 mm
Betriebsdruck: 10 bar
Prüfdruck 13 bar
Betriebstemperatur max. 110 °C
Sicherheit Konstruktion entsprechend den Anforderungen der Arbeitssicherheit gemäß den Richtlinien der gesetzlichen Unfallversicherer (GUV)
Zertifizierungen Qualitätsmanagementsystem gemäß DIN EN ISO 9001,
Umweltmanagementsystem gemäß DIN EN ISO 14001
Wärmeleistungen: geprüft nach EN 442
Verpackung: mit Kantenschutz aus Wellpappe, Sichtflächenschutz aus Hartkarton, in Folie eingeschweißt
Garantie: 10 Jahre

Montagehinweise

Anschluss

Im Normalfall wird der elegante und praktische Mittenanschluss 2 x G ½“ IG für Vorlauf- und Rücklaufanschluss (Nabenabstand 50 mm) genutzt. Zusätzliche Anschlussvarianten ergeben sich durch die vier Anschlüsse G ½“ IG in den senkrechten Sammelrohren.

Befestigung

Die Befestigung erfolgt an den 4 dafür vorgesehenen Befestigungspunkten, die sich hinter den Sammelrohren befinden. Auf diese Weise kann die Befestigung „unsichtbar“ erfolgen. Der empfohlene Mindestabstand vom Boden von 150 mm sollte eingehalten werden.

Zubehör

PTC-Elektroheizpatronen

für den ausschließlich bivalenten Betrieb.

mit Schukostecker und Schalter
- 250 W*, Einbautiefe 225 mm, Bestell-Nr. AZ13EH0048002230
- 300 W*, Einbautiefe 245 mm, Bestell-Nr. AZ13EH0048002330
- 400 W*, Einbautiefe 330 mm, Bestell-Nr. AZ13EH0048002430
- 600 W*, Einbautiefe 450 mm, Bestell-Nr. AZ13EH0048002630
- 750 W*, Einbautiefe 535 mm, Bestell-Nr. AZ13EH0048002730
- 900 W*, Einbautiefe 620 mm, Bestell-Nr. AZ13EH0048002930

mit abisolierten Kabelenden
- 250 W*, Einbautiefe 225 mm, Bestell-Nr. AZ13EH0048003230
- 300 W*, Einbautiefe 245 mm, Bestell-Nr. AZ13EH0048003330
- 400 W*, Einbautiefe 330 mm, Bestell-Nr. AZ13EH0048003430
- 600 W*, Einbautiefe 450 mm, Bestell-Nr. AZ13EH0048003630
- 750 W*, Einbautiefe 535 mm, Bestell-Nr. AZ13EH0048003730
- 900 W*, Einbautiefe 620 mm, Bestell-Nr. AZ13EH0048003930

* elektrische Leistung bei 60 °C

Raumtemperatur-Funkregler für PTC-Heizpatrone mit abisolierten Kabelenden

Bestell-Nr. AZ13VVPTCRTFRC00

Anschlussarmaturen für Mittenanschluss (Eckform)

Eckform mit Abdeckung (2-Rohr)
- weiß RAL 9016, Bestell-Nr. AZ13TP0048008330
- verchromt, Bestell-Nr. AZ13TP004800853SCHRO

Eckform mit Abdeckung (1-Rohr)
- weiß RAL 9016, Bestell-Nr. AZ13SP0048028330
- verchromt, Bestell-Nr. AZ13SP004802853SCHRO

Anschlussarmaturen für Mittenanschluss (Durchgangsform)

Durchgangsform mit Abdeckung (2-Rohr)
- weiß RAL 9016, Bestell-Nr. AZ13TP0048008430
- verchromt, Bestell-Nr. AZ13TP004800863SCHRO

Durchgangsform mit Abdeckung (1-Rohr)
- weiß RAL 9016, Bestell-Nr. AZ13SP0048028430
- verchromt, Bestell-Nr. AZ13SP004802856SCHRO

Design-Ventil-Set

Eckform mit Thermostatkopf, verchromt
- Ausführung "links", Bestell-Nr. AZ13VE004802113SCHRO
- Ausführung "rechts", Bestell-Nr. AZ13VE004802103SCHRO

Achtung: Thermostatventil wird im Rücklauf montiert

Sonderfarben

Der Santorini CM kann neben dem Standardfarbton RAL 9016 in Sonderausführung in einer Vielzahl von RAL- und Sanitärfarben sowie mit metallischen und strukturierten Oberflächen bestellt werden.

Die Farbskala 1 enthält die gängigen RAL- und Sanitärfarben. Nicht in der Farbskala 1 enthaltene RAL- und Sanitärfarben sind auf Anfrage erhältlich (sogenannte Farbskala 2). Zur Farbskala 2 zählen darüber hinaus die von Purmo angebotenen sogenannten speziellen Oberflächen (metallische Farben/strukturierte Oberflächen/raue Oberflächen).

Die Farben unserer Farbskala 1 können Sie sich hier anschauen (bitte diesen Link anklicken).

Die speziellen Oberflächen (metallische Farben/strukturierte Oberflächen/raue Oberflächen) können Sie sich hier anschauen (bitte diesen Link anklicken).

Die auf unserer Webseite und in unseren Unterlagen dargestellten Farbtöne können nur annäherungsweise den Originalfarbtönen entsprechen und dienen ausschließlich der Anschauung. Diese Farbtöne sind hinsichtlich Farbton und Glanz anhand des Farbfächers abzugleichen. Aus produktionstechnischen Gründen sind geringfügige Farbabweichungen zu den im Farbfächer dargestellten Farbtönen möglich. Dies ist insbesondere bei den Sanitärfarben zu berücksichtigen. Verbindliche Farbtöne können nur auf Originaluntergründen nach Absprache erzeugt werden.

Verpflichtung zur Qualität

Heizkörper müssen dauerhaft hohem Druck standhalten. Ein Purmo Heizkörper wird entwickelt und geprüft, um genau dies sicherzustellen. Unsere Druckprüfungen sind deshalb besonders sorgfältig. Jeder einzelne
Heizkörper wird im Tauchbecken einem Druck ausgesetzt, der weit über den relevanten europäischen und international zulässigen Normen liegt. Unsere Heizkörper beweisen, dass sie dem Druck standhalten.
Wir sind so sicher, dass unsere Heizkörper nach der Montage nicht undicht werden, dass wir alle Flachheizkörper mit einer wegweisenden 10-Jahres-Garantie ausliefern.

Logo Purmo 10-Jahres-Garantie

All unsere Heizkörper entsprechen strengsten Qualitätsstandards und tragen eine Vielzahl von Qualitäts- und Gütesiegeln.

Die Oberfläche zeigt nur einen Teil der Geschichte

Purmo Heizkörper werden rundum mit einer hitze- und abriebresistenten Pulverschutzbeschichtung versehen. Diese ist jedoch nur eine Stufe unserer hochwertigen 5-stufigen Oberflächenbeschichtung.
Das bedeutet, dass Ihr Heizkörper in 10 Jahren noch genauso gut aussieht wie am Tag der Montage.

Der Beschichtungsprozess:

  • Entfettung mit einem alkalischen Reinigungsmittel
  • Behandlung mit Eisenphosphat
  • Ein Elektrobad schafft eine korrosionsresistente Grundierung
  • Beschichtung mit Polyesterepoxidharzpulver für die Beständigkeit
  • Trocknung bei 200 Grad, um eine weiße hochglänzende Oberfläche im Farbton RAL 9016* zu erzielen
    * Heizkörper sind in fast allen der mehr als 100 verfügbaren RAL-Farben lieferbar.

10 Jahre Garantie

Wir vertrauen so sehr der Qualität und Haltbarkeit unserer Flachheizkörper, dass wir eine wegweisende 10-Jahres-Garantie gegen Schäden durch Material- oder Produktionsfehler gewähren.

Elektrisches Schweißen

All unsere Flachheizkörper werden elektrisch geschweißt – und umfangreichen Druckprüfungen unterzogen, bevor sie die Fabrik verlassen.

Material

Um die Qualität von Wärmeabgabe, Design und Regelbarkeit unserer Endprodukte zu optimieren, überlassen wir bei der Auswahl unserer Rohstoffe und Bestandteile nichts dem Zufall. Unsere Flachheizkörper bestehen
aus hochwertigen kaltgewalzten FePO1-Blechen gemäß EN 10130 und EN 10131. Dies ist die wichtigste Voraussetzung, um Ihnen die qualitativ besten Heizungslösungen auf dem Markt anbieten zu können.

Wärmeabgabe

Unsere Heizkörper wurden so entwickelt, dass sie für hervorragendes Regelverhalten beim Aufheizen und eine hohe, schnelle Wärmeabgabe bemerkenswert wenig Wasser benötigen. Die geringe Menge Wasser,
kombiniert mit der großen Konvektionsoberfläche, bedeutet Wirtschaftlichkeit der Wärmeabgabe. Präzise Positionierung der vertikalen und horizontalen Wasserführungen garantiert optimale Wasserver-
teilung und erhöht die Wärmeübertragung. Sämtliche Leistungen entsprechen der EN 442.

Temperaturregelung

Entwickelt, um unmittelbar auf Temperaturschwankungen zu reagieren, gewährleisten unsere Heizungslösungen Ihnen ein kontinuierlich optimales Wohnraumklima, egal, was innerhalb oder außerhalb des Raumes geschieht.

Wir machen es uns zur Aufgabe, Ihre Arbeit zu erleichtern

Wir möchten der beste Partner für unsere Großhändler und Installateure sein. Wir wollen dies erreichen, indem unsere Heizungslösungen das Handling vereinfachen und leichter zu installieren sind.
Purmo ist Spezialist für Heizkörpermodernisierung – und produziert Heizungslösungen mit denselben Anschlussmaßen wie der vorhandene alte Heizkörper, damit der Austausch problemlos und einfach ist.

Vorteile für das Ersetzen alter Heizkörper durch neue Purmo Heizkörper:

  • Erfrischend neues Design
  • Bis zu 15 % Reduktion des Energieverbrauchs durch Einsatz von neuen Heizkörpern mit Thermostatventil
  • Schnellere und genauere Wärmeregulierung
  • Verbessertes Wohnraumklima
  • Sicherheit vor durchgerosteten Heizkörpern
  • Achtung! Heizkörper sind umweltfreundliche Produkte – bis zu 99 % recycelbar
