Badheizkörper - Flores C

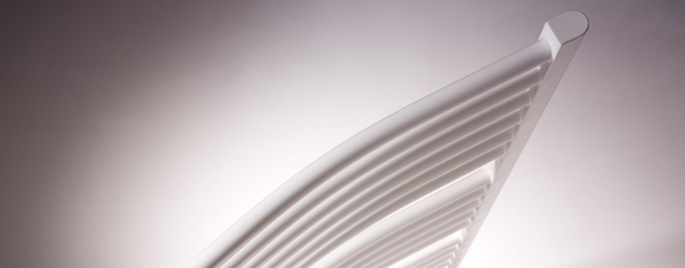

Flores C ist die dynamische Variante des klassischen Handtuchwärmers. Seine besondere Dynamik erhält er durch die gebogenen waagerechten Heizrohre und die D-Profilsammelrohre mit ihren markant breiten Seitenflächen, die in sanften Rundungen auslaufen. Seine Anschlüsse hat der Badheizkörper Flores C unten in den Sammelrohren.

+

Schnellübersicht Purmo Badheizkörper Flores C:

Produktkategorie: Badheizkörper (Designheizkörper / Handtuchwärmer)
Beschreibung: waagerechte, gebogene Präzisionsstahlrohre 22 x 1 mm und senkrechte D-Profil-Sammelrohre 40 x 30 x 1,5 mm
Abmessungen: Nennbauhöhe x Nennbaulänge (effektive Bauhöhe x effektive Baulänge)

800 x 500 mm (862 x 495 mm)
800 x 600 mm (862 x 595 mm)
800 x 750 mm (862 x 745 mm)

1200 x 500 mm (1222 x 495 mm)
1200 x 600 mm
 (1222 x 595 mm)
1200 x 750 mm (1222 x 745 mm)

1500 x 500 mm (1537 x 495 mm)
1500 x 600 mm
 (1537 x 595 mm)
1500 x 750 mm (1537 x 745 mm)

1800 x 500 mm (1807 x 495 mm)
1800 x 600 mm (1807 x 595 mm)
1800 x 750 mm (1807 x 745 mm)
Anschlüsse: 2 x G 1/2“ IG unten in den senkrechten Sammelrohren für Vorlauf- und Rücklaufanschluss an die Warmwasserheizungsanlage; G 1/2“ IG Entlüftungsstopfen oben
Befestigung: Lieferung montagefertig inklusive Befestigung
Beschichtung: nach DIN 55 900, Farbe RAL 9016 verkehrsweiß als Pulver-Einbrennlackierung; andere RAL- oder Sanitärfarben auf Anfrage
Betriebsdruck: 8 bar
Prüfdruck: 10 bar
Betriebstemperatur: max. 110 °C
Zertifizierungen: Qualitätsmanagementsystem gemäss DIN EN ISO 9001,
Umweltmanagementsystem gemäss DIN EN ISO 14001
Wärmeleistungen: geprüft nach EN 442
Verpackung: oben und unten mit Kantenschutz, in Folie eingeschweißt
Garantie: 10 Jahre

Typen


BH 862 mm (Nennbauhöhe 800)

862x495; 862x595, 862x745

BH 1222 mm (Nennbauhöhe 1200)

1222x495; 1222x595, 1222x745

BH 1537 mm (Nennbauhöhe 1500)

1537x495; 1537x595, 1537x745

BH 1807 mm (Nennbauhöhe 1800)

1807x495; 1807x595, 1807x745

Leistungen und Abmessungen

Nenn- bauhöhe Höhe (H) Nenn- baulänge Länge (L) NA Tiefe E-Heizung
(empf. Zuordnung
in W)
Leistung nach EN 442 Exponent Leistung für 20 °C Leistung für 24 °C Gewicht Wasser- inhalt
70/55 °C 55/45 °C 45/35 °C 70/55 °C 55/45 °C 45/35 °C
mm mm mm mm mm mm ** W* n W W W W W W kg l
800 862 500 495 450 60 250 405 1,26 327 211 125 288 176 93 6,5 3,9
600 595 550 60 300 473 1,27 381 245 144 335 204 107 7,3 4,5
750 745 700 60 400 575 1,28 463 297 174 407 246 129 8,5 5,4
1200 1222 500 495 450 60 400 595 1,26 480 310 183 423 258 136 9,1 6,1
600 595 550 60 400 695 1,27 560 361 212 493 299 157 11,3 6,8
750 745 700 60 600 846 1,29 680 434 253 597 360 187 13,5 8,1
1500 1537 500 495 450 60 600 689 1,25 557 361 214 491 301 160 11 6,9
600 595 550 60 600 804 1,25 650 421 250 573 351 186 12,7 7,9
750 745 700 60 750 976 1,24 791 514 306 698 429 229 15,3 9,4
1800 1807 500 495 450 60 600 874 1,26 706 456 269 621 379 200 13,5 8,8
600 595 550 60 750 1032 1,28 831 533 312 730 442 231 15,5 10,1
750 745 700 60 900 1270 1,3 1019 649 377 893 536 277 18,5 12

* Norm-Wärmeleistung nach DIN EN 442 (W 75/65/20 °C)
** PTC-Heizpatronen siehe Zubehör

Technische Daten

Beschreibung waagerechte gebogene Präzisionsstahlrohre 22 x 1 mm und senkrechte
D-Profil-Sammelrohre 40 x 30 x 1,5 mm
Anschlüsse zwei Anschlüsse G ½“ IG unten in den senkrechten Sammelrohren für
Vorlauf- und Rücklaufanschluss an die Warmwasserheizungsanlage,
mit integriertem Entlüftungsstopfen im senkrechten Sammelrohr
Befestigung Lieferung montagefertig inklusive Befestigung
Beschichtung nach DIN 55 900, RAL 9016 verkehrsweiß als Pulver-Einbrennlackierung;
andere RAL- und Sanitärfarben auf Anfrage
Betriebsdruck 8 bar
Prüfdruck 10 bar
Betriebstemperatur max. 110 °C
Sicherheit Konstruktion entsprechend den Anforderungen der Arbeitssicherheit gemäß
den Richtlinien der gesetzlichen Unfallversicherer (GUV)
Verpackung mit Kantenschutz in Folie eingeschweißt im Karton

Montagehinweise

Anschluss

Der Vorlauf- und Rücklaufanschluss kann rechts- oder linksseitig von unten über 2 Anschlüsse G ½” IG erfolgen, die sich in den seitlichen D-Profil-Sammelrohren befinden. Standardmäßig ist rechts ein Kunststoffsteigrohr integriert, welches bei Bedarf nach links gewechselt werden kann.

Befestigung

Dekorativheizkörpern Flores C sind serienmäßig bereits Befestigungssets zur Vierpunktmontage beigepackt. Gemäß Abbildung werden jeweils oben und unten 2 Wandhalter mit einem Seitenabstand von jeweils ca. 75 mm montiert.

Zubehör

Universalknopf für Flores

2-er Set. - weiß, Bestell-Nr. AZ13BH0048009530
- RAL 3000, Bestell-Nr. AZ13BH004800963R3000
- RAL 9005, Bestell-Nr. AZ13BH004800963R9005
- verchromt, Bestell-Nr. AZ13BH004800983SCHRO

PTC-Elektroheizpatronen

für den ausschließlich bivalenten Betrieb.

mit Schukostecker und Schalter
- 250 W*, Einbautiefe 225 mm, Bestell-Nr. AZ13EH0048002230
- 300 W*, Einbautiefe 245 mm, Bestell-Nr. AZ13EH0048002330
- 400 W*, Einbautiefe 330 mm, Bestell-Nr. AZ13EH0048002430
- 600 W*, Einbautiefe 450 mm, Bestell-Nr. AZ13EH0048002630
- 750 W*, Einbautiefe 535 mm, Bestell-Nr. AZ13EH0048002730
- 900 W*, Einbautiefe 620 mm, Bestell-Nr. AZ13EH0048002930

mit abisolierten Kabelenden
- 250 W*, Einbautiefe 225 mm, Bestell-Nr. AZ13EH0048003230
- 300 W*, Einbautiefe 245 mm, Bestell-Nr. AZ13EH0048003330
- 400 W*, Einbautiefe 330 mm, Bestell-Nr. AZ13EH0048003430
- 600 W*, Einbautiefe 450 mm, Bestell-Nr. AZ13EH0048003630
- 750 W*, Einbautiefe 535 mm, Bestell-Nr. AZ13EH0048003730
- 900 W*, Einbautiefe 620 mm, Bestell-Nr. AZ13EH0048003930

Achtung: PTC-Elektroheizpatronen beim Flores sind nur in Verbindung mit einem T-Stück möglich (Heizkörper hat keine zusätzlichen Anschlussmöglickeiten).

* elektrische Leistung bei 60 °C

Raumtemperatur-Funkregler für PTC-Heizpatrone mit abisolierten Kabelenden

Bestell-Nr. AZ13VVPTCRTFRC00

T-Stück

für den Einsatz von Elektroheizpatronen; G1/2" - verchromt, Bestell-Nr. AZ13EH0048000030

Design-Ventil-Set

Eckform mit Thermostatkopf, verchromt
- Ausführung "links", Bestell-Nr. AZ13VE004802113SCHRO
- Ausführung "rechts", Bestell-Nr. AZ13VE004802103SCHRO

Achtung: Thermostatventil wird im Rücklauf montiert

Sonderfarben

Der Flores C kann neben dem Standardfarbton RAL 9016 in Sonderausführung in einer Vielzahl von RAL- und Sanitärfarben sowie mit metallischen und strukturierten Oberflächen bestellt werden.

Die Farbskala 1 enthält die gängigen RAL- und Sanitärfarben. Nicht in der Farbskala 1 enthaltene RAL- und Sanitärfarben sind auf Anfrage erhältlich (sogenannte Farbskala 2). Zur Farbskala 2 zählen darüber hinaus die von Purmo angebotenen sogenannten speziellen Oberflächen (metallische Farben/strukturierte Oberflächen/raue Oberflächen).

Die Farben unserer Farbskala 1 können Sie sich hier anschauen (bitte diesen Link anklicken).

Die speziellen Oberflächen (metallische Farben/strukturierte Oberflächen/raue Oberflächen) können Sie sich hier anschauen (bitte diesen Link anklicken).

Die auf unserer Webseite und in unseren Unterlagen dargestellten Farbtöne können nur annäherungsweise den Originalfarbtönen entsprechen und dienen ausschließlich der Anschauung. Diese Farbtöne sind hinsichtlich Farbton und Glanz anhand des Farbfächers abzugleichen. Aus produktionstechnischen Gründen sind geringfügige Farbabweichungen zu den im Farbfächer dargestellten Farbtönen möglich. Dies ist insbesondere bei den Sanitärfarben zu berücksichtigen. Verbindliche Farbtöne können nur auf Originaluntergründen nach Absprache erzeugt werden.

Verpflichtung zur Qualität

Heizkörper müssen dauerhaft hohem Druck standhalten. Ein Purmo Heizkörper wird entwickelt und geprüft, um genau dies sicherzustellen. Unsere Druckprüfungen sind deshalb besonders sorgfältig. Jeder einzelne
Heizkörper wird im Tauchbecken einem Druck ausgesetzt, der weit über den relevanten europäischen und international zulässigen Normen liegt. Unsere Heizkörper beweisen, dass sie dem Druck standhalten.
Wir sind so sicher, dass unsere Heizkörper nach der Montage nicht undicht werden, dass wir alle Flachheizkörper mit einer wegweisenden 10-Jahres-Garantie ausliefern.

Logo Purmo 10-Jahres-Garantie

All unsere Heizkörper entsprechen strengsten Qualitätsstandards und tragen eine Vielzahl von Qualitäts- und Gütesiegeln.

Die Oberfläche zeigt nur einen Teil der Geschichte

Purmo Heizkörper werden rundum mit einer hitze- und abriebresistenten Pulverschutzbeschichtung versehen. Diese ist jedoch nur eine Stufe unserer hochwertigen 5-stufigen Oberflächenbeschichtung.
Das bedeutet, dass Ihr Heizkörper in 10 Jahren noch genauso gut aussieht wie am Tag der Montage.

Der Beschichtungsprozess:

  • Entfettung mit einem alkalischen Reinigungsmittel
  • Behandlung mit Eisenphosphat
  • Ein Elektrobad schafft eine korrosionsresistente Grundierung
  • Beschichtung mit Polyesterepoxidharzpulver für die Beständigkeit
  • Trocknung bei 200 Grad, um eine weiße hochglänzende Oberfläche im Farbton RAL 9016* zu erzielen
    * Heizkörper sind in fast allen der mehr als 100 verfügbaren RAL-Farben lieferbar.

10 Jahre Garantie

Wir vertrauen so sehr der Qualität und Haltbarkeit unserer Flachheizkörper, dass wir eine wegweisende 10-Jahres-Garantie gegen Schäden durch Material- oder Produktionsfehler gewähren.

Elektrisches Schweißen

All unsere Flachheizkörper werden elektrisch geschweißt – und umfangreichen Druckprüfungen unterzogen, bevor sie die Fabrik verlassen.

Material

Um die Qualität von Wärmeabgabe, Design und Regelbarkeit unserer Endprodukte zu optimieren, überlassen wir bei der Auswahl unserer Rohstoffe und Bestandteile nichts dem Zufall. Unsere Flachheizkörper bestehen
aus hochwertigen kaltgewalzten FePO1-Blechen gemäß EN 10130 und EN 10131. Dies ist die wichtigste Voraussetzung, um Ihnen die qualitativ besten Heizungslösungen auf dem Markt anbieten zu können.

Wärmeabgabe

Unsere Heizkörper wurden so entwickelt, dass sie für hervorragendes Regelverhalten beim Aufheizen und eine hohe, schnelle Wärmeabgabe bemerkenswert wenig Wasser benötigen. Die geringe Menge Wasser,
kombiniert mit der großen Konvektionsoberfläche, bedeutet Wirtschaftlichkeit der Wärmeabgabe. Präzise Positionierung der vertikalen und horizontalen Wasserführungen garantiert optimale Wasserver-
teilung und erhöht die Wärmeübertragung. Sämtliche Leistungen entsprechen der EN 442.

Temperaturregelung

Entwickelt, um unmittelbar auf Temperaturschwankungen zu reagieren, gewährleisten unsere Heizungslösungen Ihnen ein kontinuierlich optimales Wohnraumklima, egal, was innerhalb oder außerhalb des Raumes geschieht.

Wir machen es uns zur Aufgabe, Ihre Arbeit zu erleichtern

Wir möchten der beste Partner für unsere Großhändler und Installateure sein. Wir wollen dies erreichen, indem unsere Heizungslösungen das Handling vereinfachen und leichter zu installieren sind.
Purmo ist Spezialist für Heizkörpermodernisierung – und produziert Heizungslösungen mit denselben Anschlussmaßen wie der vorhandene alte Heizkörper, damit der Austausch problemlos und einfach ist.

Vorteile für das Ersetzen alter Heizkörper durch neue Purmo Heizkörper:

  • Erfrischend neues Design
  • Bis zu 15 % Reduktion des Energieverbrauchs durch Einsatz von neuen Heizkörpern mit Thermostatventil
  • Schnellere und genauere Wärmeregulierung
  • Verbessertes Wohnraumklima
  • Sicherheit vor durchgerosteten Heizkörpern
  • Achtung! Heizkörper sind umweltfreundliche Produkte – bis zu 99 % recycelbar
