Badheizkörper

Flores A

Badheizkörper - Flores A

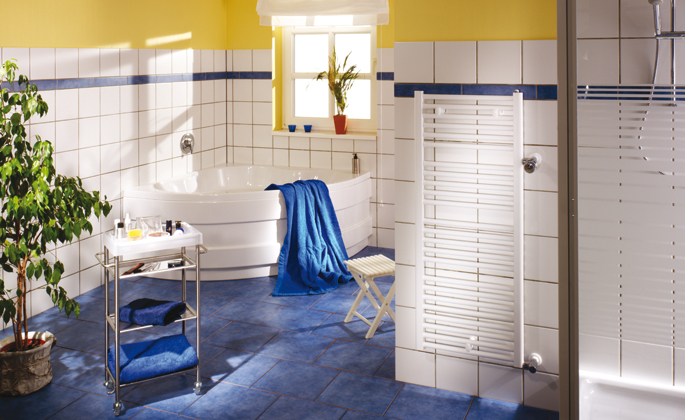

Der als Badheizkörper und Handtuchwärmer für die Badmodernisierung konzipierte Flores A zeichnet sich durch seine seitlichen Anschlüsse mit einem Nabenabstand von 350, 500 oder 900 mm aus. Dies entspricht exakt den Nabenabständen der in diesem Bereich früher eingesetzten DIN-Radiatoren. So kann mit dem Flores A ein vorhandener DIN-Radiator mit einem Nabenabstand von 350, 500 oder 900 mm ohne großen Aufwand ersetzt werden. Dies ist insbesondere von unschätzbarem Vorteil, wenn die vorhandenen Fliesen weiter genutzt werden sollen und eine Verlegung der Anschlüsse unerwünscht ist.

Die Aussparungen bieten reichlich Platz zum Wärmen und Trocknen der Handtücher. In der Regel befindet sich das Thermostatventil durch den seitlichen Anschluss an einer besonders griffgünstigen Position. Dies ist besonders auch in barrierefrei konzipierten Bädern ein großer Produktvorteil!

+

Schnellübersicht Purmo Badheizkörper Flores A:

Produktkategorie: Badheizkörper (Designheizkörper / Handtuchwärmer)
Beschreibung: waagerechte, gerade Präzisionsstahlrohre 22 x 1 mm und senkrechte D-Profil-Sammelrohre 40 x 30 x 1,5 mm, seitliche Anschlüsse seitlich in DIN-Radiatormaßen
Abmessungen: Nennbauhöhe x Nennbaulänge (effektive Bauhöhe x effektive Baulänge)

800 x 500 mm (862 x 500 mm)
800 x 600 mm (862 x 600 mm)
800 x 750 mm (862 x 750 mm)

1200 x 500 mm (1222 x 500 mm)
1200 x 600 mm
 (1222 x 600 mm)
1200 x 750 mm (1222 x 750 mm)

1500 x 500 mm (1537 x 500 mm)
1500 x 600 mm
 (1537 x 600 mm)
1500 x 750 mm (1537 x 750 mm)

1800 x 500 mm (1807 x 500 mm)
1800 x 600 mm (1807 x 600 mm)
1800 x 750 mm (1807 x 750 mm)
Anschlüsse: 2 Anschlüsse G 1/2“ IG seitlich, gemäß vorhandenem DIN-Radiator mit Nabenabständen 350, 500 oder 900 mm (bei Bestellung gewünschtes Maß angeben!); G 1/2“ IG Entlüftungsstopfen oben
Befestigung: Lieferung montagefertig inklusive Befestigung
Beschichtung: nach DIN 55 900, Farbe RAL 9016 verkehrsweiß als Pulver-Einbrennlackierung; andere RAL- oder Sanitärfarben auf Anfrage
Betriebsdruck: 8 bar
Prüfdruck: 10 bar
Betriebstemperatur: max. 110 °C
Zertifizierungen: Qualitätsmanagementsystem gemäss DIN EN ISO 9001,
Umweltmanagementsystem gemäss DIN EN ISO 14001
Wärmeleistungen: geprüft nach EN 442
Verpackung: oben und unten mit Kantenschutz, in Folie eingeschweißt
Garantie: 10 Jahre

Typen


Die Anschlüsse sind - wie bei einem DIN-Radiator - 2 x G1/2" seitlich, wahlweise mit den Nabenabständen 350 mm (nur bei BH 862 mm und 1222 mm), 500 mm oder 900 mm (nur bei BH 1222 mm, 1537 mm und 1807 mm) bestellbar. Bei Bestellung sind der Nabenabstand und die Anschlusslage (also die Position des unteren Anschlusses) anzugeben!



BH 862 mm (Nennbauhöhe 800)

862x500; 862x600, 862x750

BH 1222 mm (Nennbauhöhe 1200)

1222x500; 1222x600, 1222x750

BH 1537 mm (Nennbauhöhe 1500)

1537x500; 1537x600, 1537x750

BH 1807 mm (Nennbauhöhe 1800)

1807x500; 1807x600, 1807x750

Leistungen und Abmessungen

Nenn- bauhöhe Höhe (H) Länge (L) NA Tiefe Leistung nach
EN 442
Exponent Leistung für 20 °C Leistung für 24 °C Gewicht Wasser- inhalt
70/55 °C 55/45 °C 45/35 °C 70/55 °C 55/45 °C 45/35 °C
mm mm mm mm mm W* n W W W W W W kg l
800 862 500 Gemäß DIN-Nabenabstand
350, 500
30 405 1,26 327 211 125 288 176 93 6,5 3,9
800 862 600 30 473 1,27 381 245 144 335 204 107 7,3 4,5
800 862 750 30 575 1,28 463 297 174 407 246 129 8,5 5,4
1200 1222 500 Gemäß DIN-Nabenabstand
350, 500, 900
30 595 1,26 480 310 183 423 258 136 9,1 6,1
1200 1222 600 30 695 1,27 560 361 212 493 299 157 11,3 6,8
1200 1222 750 30 846 1,29 680 434 253 597 360 187 13,5 8,1
1500 1537 500 Gemäß DIN-Nabenabstand
500, 900
30 689 1,25 557 361 214 491 301 160 11 6,9
1500 1537 600 30 804 1,25 650 421 250 573 351 186 12,7 7,9
1500 1537 750 30 976 1,24 791 514 306 698 429 229 15,3 9,4
1800 1807 500 Gemäß DIN-Nabenabstand
500, 900
30 874 1,26 706 456 269 621 379 200 13,5 8,8
1800 1807 600 30 1032 1,28 831 533 312 730 442 231 15,5 10,1
1800 1807 750 30 1270 1,3 1019 649 377 893 536 277 18,5 12

* Norm-Wärmeleistung nach DIN EN 442 (W 75/65/20 °C)

Technische Daten

Beschreibung waagerechte gerade Präzisionsstahlrohre 22 x 1 mm
zwischen senkrechten D-Profil-Sammelrohren 40 x 0 x 1,5 mm
Anschlüsse zwei Anschlüsse G ½“ IG seitlich, gemäß vorhandenem
DIN-Radiator mit Nabenabständen 50, 500 oder 900 mm
Befestigung Lieferung montagefertig inklusive Befestigung
Beschichtung nach DIN 55900, Farbe RAL 9016 verkehrsweiß als Pulver-Einbrennlackierung;
andere RAL- und Sanitärfarben auf Anfrage
Betriebsdruck 10 bar
Prüfdruck 1 bar
Sicherheit Konstruktion entsprechend den Anforderungen der Arbeitssicherheit
gemäß den Richtlinien der gesetzlichen Unfallversicherer (GUV)
Verpackung mit Sichtflächen- und Kantenschutz in Folie eingeschweißt und in Karton verpackt

Montagehinweise

Befestigung

Den Dekorativheizkörpern Flores A sind serienmäßig bereits Befestigungssets zur Dreipunktmontage beigepackt. Gemäß Abbildung werden oben Wandhalter mit einem Seitenabstand von jeweils ca. 75 mm und unten mittig ein Wandhalter montiert.

Anschluss

Die Anschlüsse sind - wie bei einem DIN-Radiator - 2 x G1/2" seitlich, wahlweise mit den Nabenabständen 350 mm (nur bei BH 862 mm und 1222 mm), 500 mm oder 900 mm (nur bei BH 1222 mm, 1537 mm und 1807 mm) bestellbar. Bei Bestellung sind der Nabenabstand und die Anschlusslage (also die Position des unteren Anschlusses wie in den oben gezeigten Abbildungen) anzugeben!

Zubehör

Universalknopf für Flores

2-er Set. - weiß, Bestell-Nr. AZ13BH0048009530
- RAL 3000, Bestell-Nr. AZ13BH004800963R3000
- RAL 9005, Bestell-Nr. AZ13BH004800963R9005
- verchromt, Bestell-Nr. AZ13BH004800983SCHRO

Handtuchhalter für Flores

Handtuchhalter für Baulängen bis 600 mm - weiß, Bestell-Nr. AZ13TR0048009030
- verchromt, Bestell-Nr. AZ13TR004800923SCHRO

Handtuchhalter für Baulängen länger als 600 mm
- weiß, Bestell-Nr. AZ13TR0048009130
- verchromt, Bestell-Nr. AZ13TR004800933SCHRO

Raumteilerkonsolen für Flores

für die Raumteilermontage
- weiß, Bestell-Nr. AZ13BW0048007730

Verpflichtung zur Qualität

Heizkörper müssen dauerhaft hohem Druck standhalten. Ein Purmo Heizkörper wird entwickelt und geprüft, um genau dies sicherzustellen. Unsere Druckprüfungen sind deshalb besonders sorgfältig. Jeder einzelne
Heizkörper wird im Tauchbecken einem Druck ausgesetzt, der weit über den relevanten europäischen und international zulässigen Normen liegt. Unsere Heizkörper beweisen, dass sie dem Druck standhalten.
Wir sind so sicher, dass unsere Heizkörper nach der Montage nicht undicht werden, dass wir alle Flachheizkörper mit einer wegweisenden 10-Jahres-Garantie ausliefern.

Logo Purmo 10-Jahres-Garantie

All unsere Heizkörper entsprechen strengsten Qualitätsstandards und tragen eine Vielzahl von Qualitäts- und Gütesiegeln.

Die Oberfläche zeigt nur einen Teil der Geschichte

Purmo Heizkörper werden rundum mit einer hitze- und abriebresistenten Pulverschutzbeschichtung versehen. Diese ist jedoch nur eine Stufe unserer hochwertigen 5-stufigen Oberflächenbeschichtung.
Das bedeutet, dass Ihr Heizkörper in 10 Jahren noch genauso gut aussieht wie am Tag der Montage.

Der Beschichtungsprozess:

  • Entfettung mit einem alkalischen Reinigungsmittel
  • Behandlung mit Eisenphosphat
  • Ein Elektrobad schafft eine korrosionsresistente Grundierung
  • Beschichtung mit Polyesterepoxidharzpulver für die Beständigkeit
  • Trocknung bei 200 Grad, um eine weiße hochglänzende Oberfläche im Farbton RAL 9016* zu erzielen
    * Heizkörper sind in fast allen der mehr als 100 verfügbaren RAL-Farben lieferbar.

10 Jahre Garantie

Wir vertrauen so sehr der Qualität und Haltbarkeit unserer Flachheizkörper, dass wir eine wegweisende 10-Jahres-Garantie gegen Schäden durch Material- oder Produktionsfehler gewähren.

Elektrisches Schweißen

All unsere Flachheizkörper werden elektrisch geschweißt – und umfangreichen Druckprüfungen unterzogen, bevor sie die Fabrik verlassen.

Material

Um die Qualität von Wärmeabgabe, Design und Regelbarkeit unserer Endprodukte zu optimieren, überlassen wir bei der Auswahl unserer Rohstoffe und Bestandteile nichts dem Zufall. Unsere Flachheizkörper bestehen
aus hochwertigen kaltgewalzten FePO1-Blechen gemäß EN 10130 und EN 10131. Dies ist die wichtigste Voraussetzung, um Ihnen die qualitativ besten Heizungslösungen auf dem Markt anbieten zu können.

Wärmeabgabe

Unsere Heizkörper wurden so entwickelt, dass sie für hervorragendes Regelverhalten beim Aufheizen und eine hohe, schnelle Wärmeabgabe bemerkenswert wenig Wasser benötigen. Die geringe Menge Wasser,
kombiniert mit der großen Konvektionsoberfläche, bedeutet Wirtschaftlichkeit der Wärmeabgabe. Präzise Positionierung der vertikalen und horizontalen Wasserführungen garantiert optimale Wasserver-
teilung und erhöht die Wärmeübertragung. Sämtliche Leistungen entsprechen der EN 442.

Temperaturregelung

Entwickelt, um unmittelbar auf Temperaturschwankungen zu reagieren, gewährleisten unsere Heizungslösungen Ihnen ein kontinuierlich optimales Wohnraumklima, egal, was innerhalb oder außerhalb des Raumes geschieht.

Wir machen es uns zur Aufgabe, Ihre Arbeit zu erleichtern

Wir möchten der beste Partner für unsere Großhändler und Installateure sein. Wir wollen dies erreichen, indem unsere Heizungslösungen das Handling vereinfachen und leichter zu installieren sind.
Purmo ist Spezialist für Heizkörpermodernisierung – und produziert Heizungslösungen mit denselben Anschlussmaßen wie der vorhandene alte Heizkörper, damit der Austausch problemlos und einfach ist.

Vorteile für das Ersetzen alter Heizkörper durch neue Purmo Heizkörper:

  • Erfrischend neues Design
  • Bis zu 15 % Reduktion des Energieverbrauchs durch Einsatz von neuen Heizkörpern mit Thermostatventil
  • Schnellere und genauere Wärmeregulierung
  • Verbessertes Wohnraumklima
  • Sicherheit vor durchgerosteten Heizkörpern
  • Achtung! Heizkörper sind umweltfreundliche Produkte – bis zu 99 % recycelbar
