Badheizkörper

Apia

Badheizkörper - Apia

Die Badheizkörper der Modellreihe Apia zeichnen sich durch die offene Optik der beidseitig aufgesetzten Rundrohre auf Vorder- und Rückfront aus. Durch die doppelte Rohrreihen haben Sie es hier mit einem echten Leistungspaket zu tun. Die fast unsichtbare Montage und die vorteilhafte Rohrleitungsanbindung über den Mittenanschluss sind zusätzliche Produktmerkmale. Dieser zeitlos elegante Designheizkörper ist gleichzeitig ein perfekter Handtuchwärmer.

+

Schnellübersicht Purmo Badheizkörper Apia:

Produktkategorie: Badheizkörper (Designheizkörper / Handtuchwärmer)
Beschreibung: beidseitig auf senkrechten Sammelrohren 30 x 1,5 mm aufgesetzte, waagerechte, gerade Präzisionsstahlrohre 22 x 1,2 mm

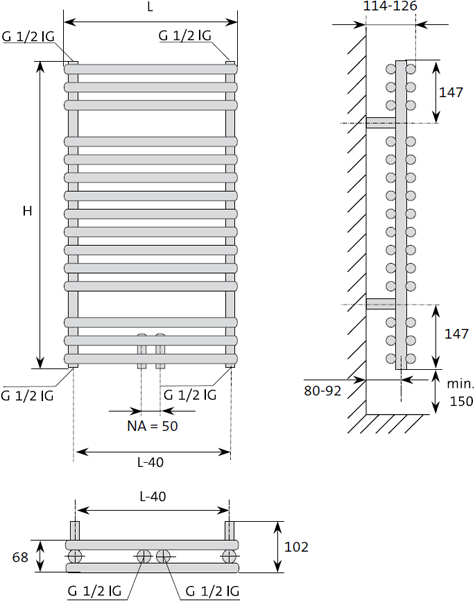

Abmessungen: Nennbauhöhe x Nennbaulänge (effektive Bauhöhe x effektive Baulänge)

700 x 500 mm (714 x 500 mm)
700 x 600 mm (714 x 600 mm)
700 x 750 mm (714 x 750 mm)

1100 x 500 mm (1134 x 500 mm)
1100 x 600 mm (1134 x 600 mm)
1100 x 750 mm (1134 x 750 mm)
1100 x 900 mm (1134 x 900 mm)

1800 x 500 mm (1764 x 500 mm)
1800 x 600 mm (1764 x 600 mm)
1800 x 750 mm (1764 x 750 mm)
1800 x 900 mm (1764 x 900 mm)
Anschlüsse: Mittenanschluss 2 x G 1/2“ IG für Vorlauf- und Rücklaufanschluss (Nabenabstand 50 mm) an die Warmwasserheizungsanlage<
Befestigung: Lieferung montagefertig inklusive Befestigung für verdeckte Montage
Beschichtung: nach DIN 55 900, Farbe RAL 9016 verkehrsweiß als Pulver-Einbrennlackierung; andere RAL- oder Sanitärfarben auf Anfrage
Betriebsdruck: 10 bar
Prüfdruck: 13 bar
Betriebstemperatur: max. 110 °C
Zertifizierungen: Qualitätsmanagementsystem gemäß DIN EN ISO 9001,
Umweltmanagementsystem gemäß DIN EN ISO 14001
Wärmeleistungen: geprüft nach EN 442
Verpackung: mit Sichtflächen- und Kantenschutz in Folie eingeschweißt und in Karton verpackt
Garantie: 10 Jahre

Typen


BH 714 mm (Nennbauhöhe 700)

714x500; 714x600; 714x750

BH 1134 mm (Nennbauhöhe 1100)

1134x500; 1134x600; 1134x750; 1134x900

BH 1764 mm (Nennbauhöhe 1800)

1764x500; 1764x600; 1764x750; 1764x900

Leistungen und Abmessungen

Nenn- bauhöhe Höhe (H) Länge (L) NA Tiefe E-Heizung
(empf. Zuordnung
in W)
Leistung nach EN 442 Exponent Leistung für 20 °C Leistung für 24 °C Gewicht Wasser- inhalt
70/55 °C 55/45 °C 45/35 °C 70/55 °C 55/45 °C 45/35 °C
mm mm mm mm mm ** W* n W W W W W W kg l
700 714 500 50 102 400 559 1,242 453 294 175 399 245 131 12,3 4,6
600 50 102 500 671 1,229 545 356 213 481 297 159 14,4 5,5
750 50 102 500 840 1,21 684 450 271 605 377 204 17,4 6,9
1100 1134 500 50 102 600 819 1,276 660 423 249 580 351 184 18,8 7,3
600 50 102 750 983 1,259 794 513 303 699 426 225 21,8 8,6
750 50 102 900 1230 1,234 998 650 388 881 543 290 26,2 10,6
900 50 102 750 1477 1,209 1203 791 478 1065 663 359 30,6 12,5
1800 1764 500 50 102 900 1221 1,329 975 614 353 852 506 258 28,6 11,4
600 50 102 900 1466 1,305 1175 747 433 1029 617 318 32,9 13,3
750 50 102 900 1834 1,271 1478 951 560 1300 790 415 39,3 16,1
900 50 102
2203 1,236 1786 1163 694 1576 971 519 45,8 19

* Norm-Wärmeleistung nach DIN EN 442 (W 75/65/20 °C)
** PTC-Heizpatronen siehe Zubehör

Technische Daten

Produktkategorie Badheizkörper (Designheizkörper / Handtuchwärmer)
Beschreibung beidseitig auf senkrechten Sammelrohren 30 x 1,5 mm aufgesetzte, waagerechte, gerade Präzisionsstahlrohre 22 x 1,2 mm
Abmessungen Nennbauhöhe x Nennbaulänge (effektive Bauhöhe x effektive Baulänge)

700 x 500 mm (714 x 500 mm)
700 x 600 mm (714 x 600 mm)
700 x 750 mm (714 x 750 mm)

1100 x 500 mm (1134 x 500 mm)
1100 x 600 mm (1134 x 600 mm)
1100 x 750 mm (1134 x 750 mm)
1100 x 900 mm (1134 x 900 mm)

1800 x 500 mm (1764 x 500 mm)
1800 x 600 mm (1764 x 600 mm)
1800 x 750 mm (1764 x 750 mm)
1800 x 900 mm (1764 x 900 mm)
Anschlüsse Mittenanschluss 2 x G 1/2“ IG für Vorlauf- und Rücklaufanschluss (Nabenabstand 50 mm) an die Warmwasserheizungsanlage
Befestigung Lieferung montagefertig inklusive Befestigung für verdeckte Montage
Beschichtung nach DIN 55 900, Farbe RAL 9016 verkehrsweiß als Pulver-Einbrennlackierung; andere RAL- oder Sanitärfarben auf Anfrage
Betriebsdruck 10 bar
Prüfdruck 13 bar
Betriebstemperatur max. 110 °C
Zertifizierungen Qualitätsmanagementsystem gemäss DIN EN ISO 9001,
Umweltmanagementsystem gemäss DIN EN ISO 14001
Wärmeleistungen geprüft nach EN 442
Verpackung mit Sichtflächen- und Kantenschutz in Folie eingeschweißt und in Karton verpackt
Garantie 10 Jahre

Montagehinweise

Anschluss

Im Normalfall wird der elegante und praktische Mittenanschluss 2 x G ½“ IG für Vorlauf- und Rücklaufanschluss (Nabenabstand 50 mm) genutzt. Zusätzliche Anschlussvarianten ergeben sich durch die vier Anschlüsse G ½“ IG in den senkrechten Sammelrohren.

Befestigung

Die Befestigung erfolgt an den 4 dafür vorgesehenen Befestigungspunkten, die sich hinter den Sammelrohren befinden. Auf diese Weise kann die Befestigung „unsichtbar“ erfolgen. Der empfohlene Mindestabstand vom Boden von 150 mm sollte eingehalten werden.

Zubehör

PTC-Elektroheizpatronen

für den ausschließlich bivalenten Betrieb.

mit Schukostecker und Schalter
- 250 W*, Einbautiefe 225 mm, Bestell-Nr. AZ13EH0048002230
- 300 W*, Einbautiefe 245 mm, Bestell-Nr. AZ13EH0048002330
- 400 W*, Einbautiefe 330 mm, Bestell-Nr. AZ13EH0048002430
- 600 W*, Einbautiefe 450 mm, Bestell-Nr. AZ13EH0048002630
- 750 W*, Einbautiefe 535 mm, Bestell-Nr. AZ13EH0048002730
- 900 W*, Einbautiefe 620 mm, Bestell-Nr. AZ13EH0048002930

mit abisolierten Kabelenden
- 250 W*, Einbautiefe 225 mm, Bestell-Nr. AZ13EH0048003230
- 300 W*, Einbautiefe 245 mm, Bestell-Nr. AZ13EH0048003330
- 400 W*, Einbautiefe 330 mm, Bestell-Nr. AZ13EH0048003430
- 600 W*, Einbautiefe 450 mm, Bestell-Nr. AZ13EH0048003630
- 750 W*, Einbautiefe 535 mm, Bestell-Nr. AZ13EH0048003730
- 900 W*, Einbautiefe 620 mm, Bestell-Nr. AZ13EH0048003930

* elektrische Leistung bei 60 °C

Raumtemperatur-Funkregler für PTC-Heizpatrone mit abisolierten Kabelenden

Bestell-Nr. AZ13VVPTCRTFRC00

Anschlussarmaturen für Mittenanschluss (Eckform)

 Eckform mit Abdeckung (2-Rohr)
- weiß RAL 9016, Bestell-Nr. AZ13TP0048008330
- verchromt, Bestell-Nr. AZ13TP004800853SCHRO

Eckform mit Abdeckung (1-Rohr)
- weiß RAL 9016, Bestell-Nr. AZ13SP0048028330
- verchromt, Bestell-Nr. AZ13SP004802853SCHRO

Anschlussarmaturen für Mittenanschluss (Durchgangsform)

Durchgangsform mit Abdeckung (2-Rohr)
- weiß RAL 9016, Bestell-Nr. AZ13TP0048008430
- verchromt, Bestell-Nr. AZ13TP004800863SCHRO

Durchgangsform mit Abdeckung (1-Rohr)
- weiß RAL 9016, Bestell-Nr. AZ13SP0048028430
- verchromt, Bestell-Nr. AZ13SP004802856SCHRO

Design-Ventil-Set

Eckform mit Thermostatkopf, verchromt
- Ausführung "links", Bestell-Nr. AZ13VE004802113SCHRO
- Ausführung "rechts", Bestell-Nr. AZ13VE004802103SCHRO

Achtung: Thermostatventil wird im Rücklauf montiert

Sonderfarben

Der Apia kann neben dem Standardfarbton RAL 9016 in Sonderausführung in einer Vielzahl von RAL- und Sanitärfarben sowie mit metallischen und strukturierten Oberflächen bestellt werden.

Die Farbskala 1 enthält die gängigen RAL- und Sanitärfarben. Nicht in der Farbskala 1 enthaltene RAL- und Sanitärfarben sind auf Anfrage erhältlich (sogenannte Farbskala 2). Zur Farbskala 2 zählen darüber hinaus die von Purmo angebotenen sogenannten speziellen Oberflächen (metallische Farben/strukturierte Oberflächen/raue Oberflächen).

Die Farben unserer Farbskala 1 können Sie sich hier anschauen (bitte diesen Link anklicken).

Die speziellen Oberflächen (metallische Farben/strukturierte Oberflächen/raue Oberflächen) können Sie sich hier anschauen (bitte diesen Link anklicken).

Die auf unserer Webseite und in unseren Unterlagen dargestellten Farbtöne können nur annäherungsweise den Originalfarbtönen entsprechen und dienen ausschließlich der Anschauung. Diese Farbtöne sind hinsichtlich Farbton und Glanz anhand des Farbfächers abzugleichen. Aus produktionstechnischen Gründen sind geringfügige Farbabweichungen zu den im Farbfächer dargestellten Farbtönen möglich. Dies ist insbesondere bei den Sanitärfarben zu berücksichtigen. Verbindliche Farbtöne können nur auf Originaluntergründen nach Absprache erzeugt werden.

Verpflichtung zur Qualität

Heizkörper müssen dauerhaft hohem Druck standhalten. Ein Purmo Heizkörper wird entwickelt und geprüft, um genau dies sicherzustellen. Unsere Druckprüfungen sind deshalb besonders sorgfältig. Jeder einzelne
Heizkörper wird im Tauchbecken einem Druck ausgesetzt, der weit über den relevanten europäischen und international zulässigen Normen liegt. Unsere Heizkörper beweisen, dass sie dem Druck standhalten.
Wir sind so sicher, dass unsere Heizkörper nach der Montage nicht undicht werden, dass wir alle Flachheizkörper mit einer wegweisenden 10-Jahres-Garantie ausliefern.

Logo Purmo 10-Jahres-Garantie

All unsere Heizkörper entsprechen strengsten Qualitätsstandards und tragen eine Vielzahl von Qualitäts- und Gütesiegeln.

Die Oberfläche zeigt nur einen Teil der Geschichte

Purmo Heizkörper werden rundum mit einer hitze- und abriebresistenten Pulverschutzbeschichtung versehen. Diese ist jedoch nur eine Stufe unserer hochwertigen 5-stufigen Oberflächenbeschichtung.
Das bedeutet, dass Ihr Heizkörper in 10 Jahren noch genauso gut aussieht wie am Tag der Montage.

Der Beschichtungsprozess:

  • Entfettung mit einem alkalischen Reinigungsmittel
  • Behandlung mit Eisenphosphat
  • Ein Elektrobad schafft eine korrosionsresistente Grundierung
  • Beschichtung mit Polyesterepoxidharzpulver für die Beständigkeit
  • Trocknung bei 200 Grad, um eine weiße hochglänzende Oberfläche im Farbton RAL 9016* zu erzielen
    * Heizkörper sind in fast allen der mehr als 100 verfügbaren RAL-Farben lieferbar.

10 Jahre Garantie

Wir vertrauen so sehr der Qualität und Haltbarkeit unserer Flachheizkörper, dass wir eine wegweisende 10-Jahres-Garantie gegen Schäden durch Material- oder Produktionsfehler gewähren.

Elektrisches Schweißen

All unsere Flachheizkörper werden elektrisch geschweißt – und umfangreichen Druckprüfungen unterzogen, bevor sie die Fabrik verlassen.

Material

Um die Qualität von Wärmeabgabe, Design und Regelbarkeit unserer Endprodukte zu optimieren, überlassen wir bei der Auswahl unserer Rohstoffe und Bestandteile nichts dem Zufall. Unsere Flachheizkörper bestehen
aus hochwertigen kaltgewalzten FePO1-Blechen gemäß EN 10130 und EN 10131. Dies ist die wichtigste Voraussetzung, um Ihnen die qualitativ besten Heizungslösungen auf dem Markt anbieten zu können.

Wärmeabgabe

Unsere Heizkörper wurden so entwickelt, dass sie für hervorragendes Regelverhalten beim Aufheizen und eine hohe, schnelle Wärmeabgabe bemerkenswert wenig Wasser benötigen. Die geringe Menge Wasser,
kombiniert mit der großen Konvektionsoberfläche, bedeutet Wirtschaftlichkeit der Wärmeabgabe. Präzise Positionierung der vertikalen und horizontalen Wasserführungen garantiert optimale Wasserver-
teilung und erhöht die Wärmeübertragung. Sämtliche Leistungen entsprechen der EN 442.

Temperaturregelung

Entwickelt, um unmittelbar auf Temperaturschwankungen zu reagieren, gewährleisten unsere Heizungslösungen Ihnen ein kontinuierlich optimales Wohnraumklima, egal, was innerhalb oder außerhalb des Raumes geschieht.

Wir machen es uns zur Aufgabe, Ihre Arbeit zu erleichtern

Wir möchten der beste Partner für unsere Großhändler und Installateure sein. Wir wollen dies erreichen, indem unsere Heizungslösungen das Handling vereinfachen und leichter zu installieren sind.
Purmo ist Spezialist für Heizkörpermodernisierung – und produziert Heizungslösungen mit denselben Anschlussmaßen wie der vorhandene alte Heizkörper, damit der Austausch problemlos und einfach ist.

Vorteile für das Ersetzen alter Heizkörper durch neue Purmo Heizkörper:

  • Erfrischend neues Design
  • Bis zu 15 % Reduktion des Energieverbrauchs durch Einsatz von neuen Heizkörpern mit Thermostatventil
  • Schnellere und genauere Wärmeregulierung
  • Verbessertes Wohnraumklima
  • Sicherheit vor durchgerosteten Heizkörpern
  • Achtung! Heizkörper sind umweltfreundliche Produkte – bis zu 99 % recycelbar
